УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» мая 2021 г. № 838

Лист № 1 Регистрационный № 40785-20 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные «Топаз»

Колонки топливораздаточные «Топаз» (далее - ТРК) предназначены для измерения количества нефтепродуктов (бензина, дизельного топлива) отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях (АЗС) и комплексах.

Принцип действия ТРК основан на прямом методе динамических измерений объёма или массы топлива в дозе, отпущенного в баки транспортных средств и тару потребителей. Доза топлива устанавливается на дистанционном устройстве или блоке местного управления. Топливо из резервуара подается в измерительные линии гидравлической части колонки через обратный клапан, фильтр предварительной очистки, измеритель объема или массы, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через разрывную муфту и раздаточный рукав с раздаточным краном, топливо поступает в топливный бак транспортного средства.

Измерительная информация с измерителя объема или массы поступает в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по одному или нескольким раздаточным рукавам ТРК (одной измерительной линии).

Состав и количество электронных блоков в блоке управления и индикации определяются исполнением ТРК. Установка нулевых показаний указателя разового учёта, на индикаторе блока управления и индикации, перед каждым измерением объёма или массы топлива производится автоматически.

ТРК состоит из:

• - корпуса рамной конструкции;

• - блока индикации и управления, производства ООО «Топаз-сервис» в котором установлены блоки управления, индикации, модули расширения и устройства ввода;

• - гидравлического блока (с насосным моноблоком - всасывающий или без насосного моноблока - напорный) включающего в состав:

• - моноблок насосный ZYB, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;

• - измеритель объёма типа MG, производства фирмы «Zhejiang Maide MachineCo., Ltd», Китай;

• - измеритель объема типа RSJ-50, производства фирмы «Zhejiang Maide

Machine Co., Ltd.», Китай;

• - измеритель объёма шнековый «Топаз», производства ООО «Топаз-сервис», Россия;

• - расходомер массовый LPGmass или Promass, производства фирмы «Endress + Hauser Flowtec AG», Швейцария;

- расходомер массовый OPTIMASS, производства фирмы «KROHNE,Ltd», Великобритания;

- счетчик-расходомер массовый MicroMotion, производства фирм: «Emerson Process Management Flow BV», Нидерланды; «Emerson SRL», Румыния;

«Micro Motion Inc.», США;

«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика;

«Emerson Process Management Flow Technologies Co., Ltd.», Китай;

- счетчик-расходомер Штрай Масс, производства ООО «Компания Штрай», Россия;

- генератор импульсов «Топаз-171Д», производства ООО «Топаз-сервис», Россия;

• - клапан соленоидный;

• - клапан электромагнитный;

• - раздаточные рукава с раздаточными кранами.

По заказу потребителя ТРК могут быть оснащены вспомогательными и дополнительными устройствами:

• - системой отбора паров топлива из заправляемого бака;

• - системой подогрева с температурным модулем и термопреобразователем;

• - электромеханическими указателями суммарного учета;

• - блоком местного управления c интерфейсом связи (GSM, RS485; LAN, LON) и без него;

• - терминалом управления отпуском топлива;

• - считывателями бесконтактных карт;

• - раздаточными рукавами с раздаточными кранами;

• - раздаточными рукавами с раздаточными кранами, установленными на отдельно стоящих стойках (далее - сателлиты);

• - механизмом возврата рукава;

• - лотками, оборудованными замком для фиксации раздаточных кранов в колонке;

• - датчиками открытия отсека гидравлики и БИУ колонки;

• - экоподдонами;

• - мультимедийным и другим оборудованием, улучшающим потребительские свойства колонки.

ТРК выпускается в нескольких модификациях, отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой. Исполнения ТРК каждой модификации отличаются количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.

ТРК имеет следующее обозначение:

Колонка топливораздаточная «Топаз-Х1Х2Хз-Х4Х5-ХбХ7Х8Х9/Х1о Х11 Х12Х13 ... Х39» ТУ-4213-001-53540133-2009,

где X1 - конструктивное исполнение корпуса ТРК: от 1 до 6 и 8, внешний вид представлен на рисунках 1 - 9;

Х2 - количество выдаваемых видов топлива: от 1 до 9;

Х3 - цифра, характеризующая комплектацию колонки насосными моноблоками:

о - напорная;

• 1 - всасывающая;

Х4 - цифра, характеризующая количество одновременно обслуживаемых сторон и наличие системы отбора паров:

• 1 - одинарная ТРК с двухсторонней индикацией без системы отбора паров;

• 2 - двойная ТРК с двухсторонней индикацией без системы отбора паров;

• 3 - одинарная ТРК с двухсторонней индикацией с системой отбора паров;

• 4 - двойная ТРК с двухсторонней индикацией с системой отбора паров;

• 5 - одинарная ТРК с односторонней индикацией без системы отбора паров;

• 6 - двойная ТРК с односторонней индикацией без системы отбора паров;

• 7 - одинарная ТРК с односторонней индикацией с системой отбора паров;

• 8 - модификация колонки в части гидравлической схемы;

Х5 - цифра, обозначающая номинальный расход топлива, л/мин:

• 1 - до 50;

• 2 - до 50 и до 80;

• 3 - до 50 и до 130;

• 4 - до 80;

• 5 - до 130;

• 6 - до 80 и до 130;

• 7 - свыше 130 до 160

• 8 - до 50, до 80 и до 130;

Хб - цифра, обозначающая тип индикации (пример записи - «2»):

• 1 - светодиодная индикация (стандарт 7/7/4, или 7/7/5 если LON);

• 2 - жидкокристаллическая индикация (стандарт 7/7/4, или 7/7/5 если LON);

• 3 - устройство индикации «Топаз-106ЦМ»;

• 4 - модуль дисплейный;

• 5 - жидкокристаллическая индикация под управлением «Топаз-306БУ3»;

• 6 - жидкокристаллическая индикация с мультимедийным устройством для отображения пользовательского контента;

• 7 - светодиодная индикация с мультимедийным устройством для отображения пользовательского контента;

Х7 - цифра, обозначающая наличие температурного модуля, комплектуемого по заказу (пример записи - «0»);

0 - отсутствует температурный модуль;

• 1 - имеется температурный модуль с одним датчиком температуры топлива;

• 2 - имеется температурный модуль с двумя датчиками температуры топлива;

• 3 - имеется температурный модуль с тремя датчиками температуры топлива;

• 4 - имеется температурный модуль с четырьмя датчиками температуры топлива;

Х8 - указывается наличие электромеханических указателей суммарного учета (их количество цифрой от "0" (отсутствуют) до "8" и буквой: А - 10 указателей суммарного учета);

Х9 - цифра, обозначающая наличие блока местного управления (пример записи - «4»): 0 - отсутствует блока местного управления;

• 1 - установлен блок «Топаз-186-04»;

• 2 - установлен блок «Топаз-186-05»;

• 3 - установлен блок «Топаз-306БС»;

• 4 - установлен блок «Топаз-306БМУ1»;

• 5 - установлен блок «Топаз-186-08», связь с офисом по GSM, 485, LAN;

• 6 - установлен блок «Топаз-186-07», связь с офисом по 485, LAN;

• 7 - блок индикации и управления с терминалом управления отпуском топлива;

Х10 - число, обозначающее наличие устройства ввода/вывода:

00 - отсутствует устройство ввода;

от 01 до 99 - вариант комплектования: клавиатура, считыватель и т.д.

Х11 - буквенное обозначение рабочей стороны: (А) или (В), при отсутствии двухстороннее;

Х12 - буквенное обозначение, указывается в ТРК серии 21Х с торцевым расположением рукава - (Т);

Х13 - буквенное обозначение модификации конструктивного исполнения для 1-го и 4-го корпусов- «М», буквенное обозначение модификации с присоединением раздаточного рукава к надстроенной части корпуса - «Н» для ТРК в корпусах 4, 4М;

Х14 - указывается при наличии частотного регулятора - буква «Р» с дополнительными цифрами, указывающими на номер вида топлива (пример записи - «Р12», где «1» и «2» - это

Лист № 4 Всего листов 15 первый и второй виды топлива). Если номер не указан - частотный регулятор установлен на всех видах топлива. Наличие "РР" указывает, что ТРК подготовлена для модернизации до «Р», (пример записи - «РР»);

Х15 - буквенное обозначение наличия блока радиосвязи Bluetooth (пример записи - «Б»);

Х16 - буквенное обозначение наличия дополнительных кранов на входе в гидравлическую систему с напорной гидравликой (пример записи - «К»);

Х17 - буквенное обозначение ТРК с габаритами, уменьшенными относительно стандартных:

• - «Уг» - ТРК с габаритами, уменьшенными по горизонтали;

• - «Ув» - ТРК с габаритами, уменьшенными по вертикали;

• - «Увг» - ТРК с габаритами, уменьшенными по вертикали и по горизонтали;

Х18 - указывается напряжение питания ТРК в случае, если оно отличается от 220 В или 380 В (пример записи - "=24 В");

Х19 - указывается при наличии однострочной индикации для ТРК в корпусе 1, 2, 3, 4, 6 (пример записи - «1»);

Х20 - указывается при наличии двух индикаций для ТРК в корпусе «4» или «4М» (пример записи - «2И»);

Х21 - указывается при наличии сателлита (ов) ТРК (пример записи - «Сат1А» (сателлит к рукаву 1A);

Х22 - буквенное обозначение, указывается в случае установки крана раздаточного на одну сторону и только для ТРК в корпусах «4, 4М, 1 и 1М» (пример записи - «П»);

Х23 - указывается идентификационный номер продукции (далее - ИНП) ТРК (пример записи - «ИНП:221-21.01»);

Х24 - указывается в случае, если номинальный расход топлива колонки или отдельного рукава составляет 80, 130 или свыше 130 л/мин (кг/мин) (пример записи - «[1С2]», где «1» -это номер вида топлива, «2» - номер рукава);

Х25 - указывается для четвертого характеристического символа «8» пример записи - [002] («Топаз-240-81-2000/00 или 220-81-2000/00» - в корпусе для «Топаз-220», где 4 рукава, 4 вида топлива, каждый рукав на 1 вид топлива.);

Х26 - указывается для колонки с отбором паров, если он установлен не на всех рукавах (пример записи - [12ДОП4], где «1» и «2» - это номер вида топлива, «4» - номер рукава, т.е. ОП установлен на рукавах 1, 2 и 4);

Х27 - указывается в случае заказа дополнительного оборудования всасывающей гидравлики для работы с наземным резервуаром, пример записи:

• - [БР]  -  устанавливается  «Комплект  монтажный  расширительного бачка»

ДСМК.000000.933-03 Д1;

• - [ТГ]   -   устанавливается   «Комплект   монтажный   трубки газоотделителя»

ДСМК.000000.932 Д1);

Х28 - указывается в случае установки механизма возврата рукава (пример записи - [МВР]); Х29 - указывается, если на стёклах БИУ не рубли, а другая валюта (пример [KZ] -Казахстанский тенге);

Х30 - указывается для колонок, предназначенных для измерений объёма и (или) массы ЖМТ, выпущенных под техническим наблюдением Российского Речного Регистра (пример записи - [ррр]);

Х31 - указывается при наличии «короткого патрубка» в колонке с напорной гидравликой (пример записи - [КП]);

Х32 - указывается при наличии ограничителя шланга, применяется только для колонок серии 2хх (пример записи - [ОШ]);

Х33 - указываются типы рукавов колонки (пример записи: [358-03.385, 334-13.385]);

Х34 - указывается при наличии замков на лотках кранов раздаточных (пример записи -[замок]);

Х35 - указывается тип измерителя количества топлива в составе гидравлической системы:

• - [ИО1] - измеритель объёма типа MG;

• - [ИО2] - измеритель объема типа RSJ-50;

• - [ИОШ] - измеритель объёма шнековый «Топаз»;

• - [РМЕН] - расходомер массовый Endress + Hauser;

• - [РМЕММ] - расходомер массовый Emerson Micro Moution;

• - [РМШМ] - расходомер массовый Штрай Масс;

• - [РМК] - расходомер массовый KROHNE.

Хзб - указывается при наличии обогрева:

• - [ОБ] - обогрев БИУ;

• - [ОГ] - обогрев гидравлики;

• - [ОБГ] - обогрев БИУ и гидравлики;

• - дополнительные опции (при обогреве БИУ указываются обязательно!):

«н» - нагреватель в БИУ;

«т» - тепловентилятор в БИУ;

«о» - оклейка БИУ теплоизоляцией.

Х37 - патрубки на входе напорной гидравлики заменены на телескопические (пример записи: [ПТ]);

Х38 - электронные блоки связаны интерфейсом CАN (пример записи: [CAN]).

Х39 - рестайлинг - скругленный дизайн (пример записи: [LUX]).

Общий вид модификаций ТРК представлен на рисунках 1 - 9.

Пломбированию подлежат блок управления, генератор импульсов, расходомер объёмный/массовый, устройство приема и обработки сигналов «Топаз-273Е» в соответствии со схемами пломбирования, указанными на рисунках 10 - 14:

• - в блоках управления («Топаз-306БУ5», «Топаз-306БУ6» и «Топаз-306БУ7») тумблер «Настройка/Работа» пломбируется представителем аккредитованной метрологической службы в соответствии с действующим законодательством и нормативными документами по обеспечению единства измерений;

• - в блоках управления («Топаз-306БУ9» — «Топаз-306БУ16» и т.д.) проверка калибровочного кода (контроль состояния программных метрологически значимых параметров) проводится представителем аккредитованной метрологической службы в соответствии с эксплуатационной документацией и методикой поверки, тумблер "Работа/настройка" пломбируется пломбами службы безопасности эксплуатирующей организации.

Схемы пломбировки расходомеров массовых Promass, LPGmass, CNGmass, OPTIGAS, счетчиков-расходомеров массовых Micro Motion, Штрай-Масс, расходомеров-счётчиков массовых OPTIMASS , входящих в состав ТРК, в соответствии с их эксплуатационными документами или, как для аналогичных СИ, в соответствии с МИ 3002-2006.

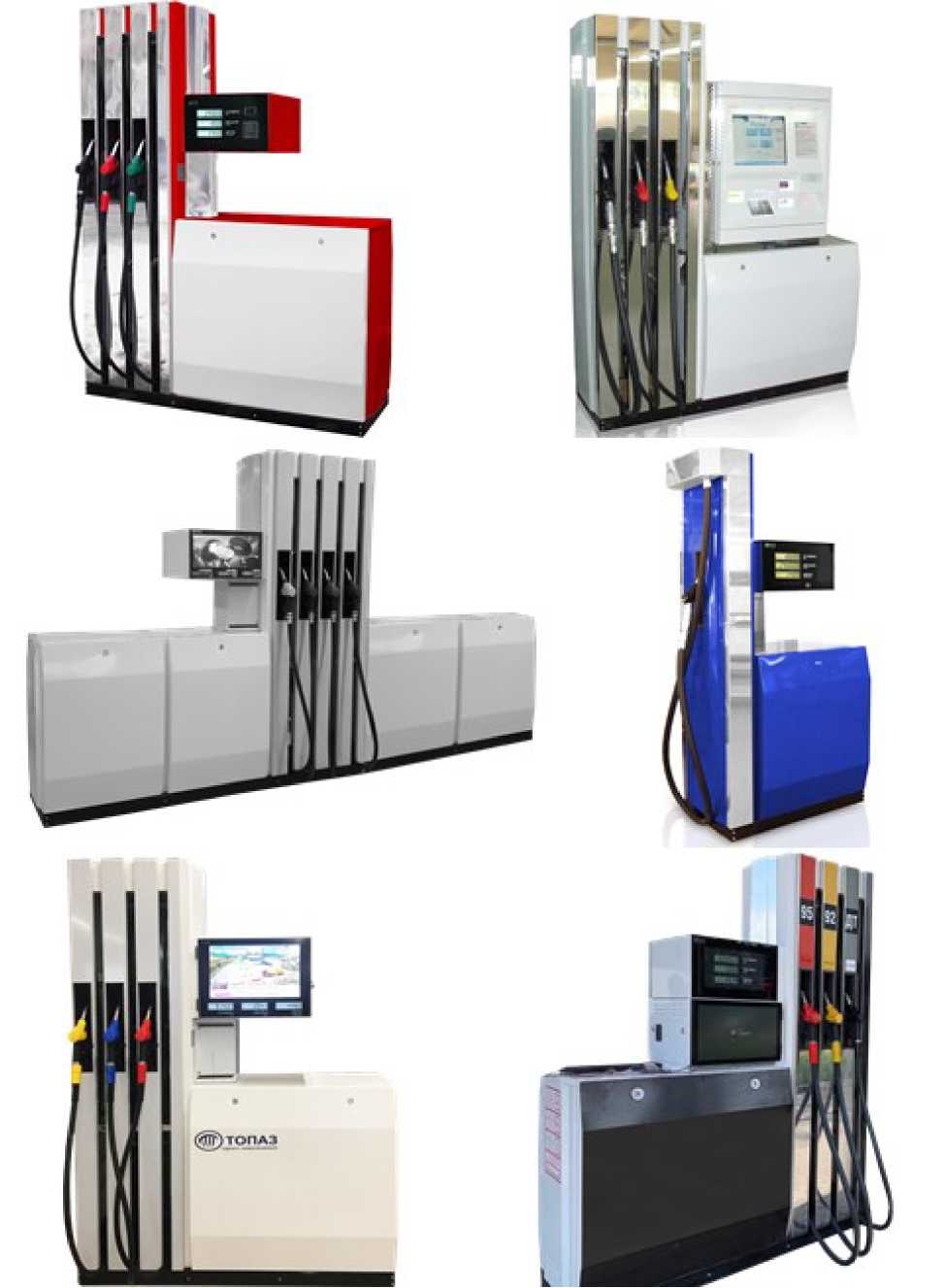

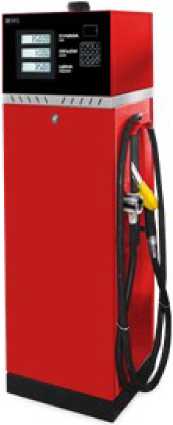

Рисунок 1 - Внешний вид колонок «Топаз- 11Хз»

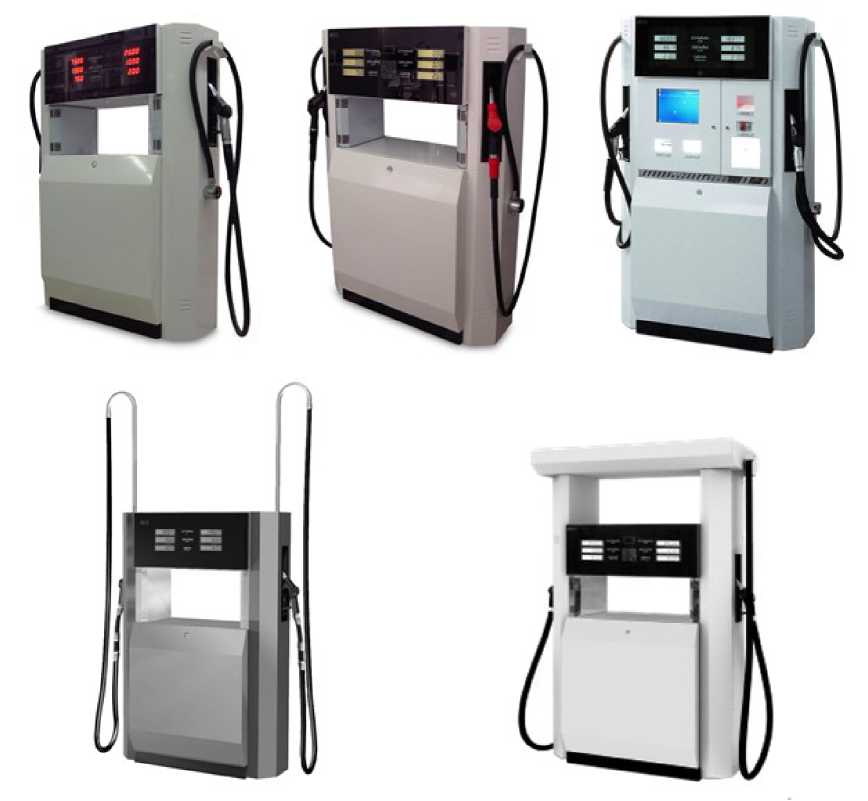

Рисунок 2 - Внешний вид колонок «Топаз-2Х2Хз»

Рисунок 3 - Внешний вид колонки «Топаз-2Х2Хз» [LUX]

Рисунок 4 - Внешний вид колонки «Топаз-3 X2X3»

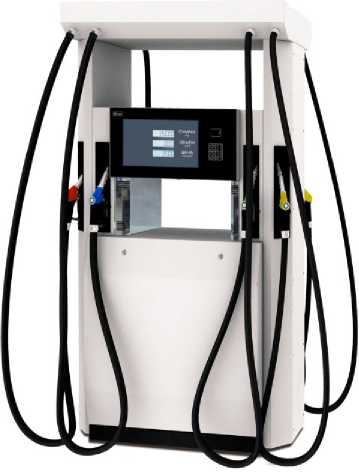

Рисунок 5- Общий вид колонок «Топаз-4Х2Хз»

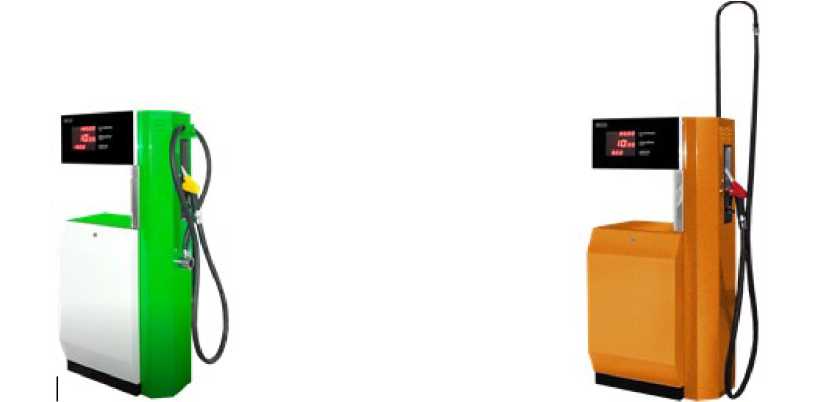

Рисунок 7 - Общий вид колонок «Топаз-61Хз»

а) с кожухом

б) без кожуха

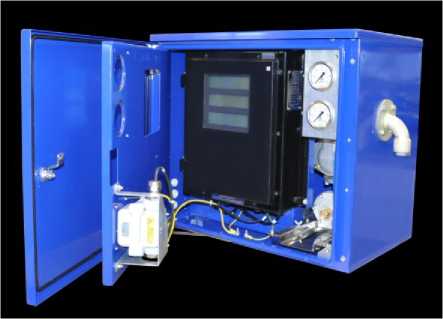

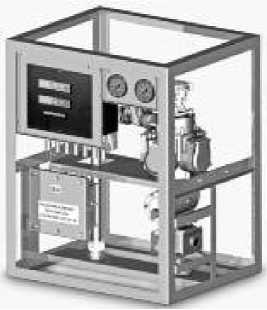

Рисунок 8 - Общий вид колонки «Топаз-81Хз»

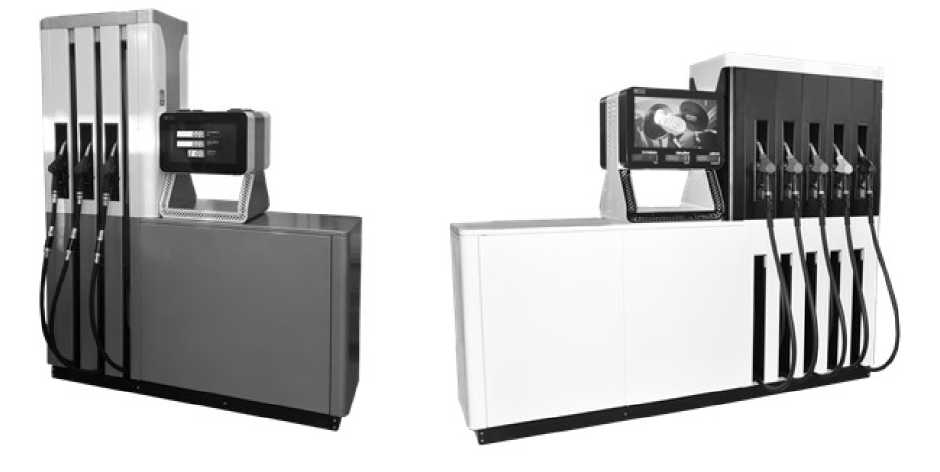

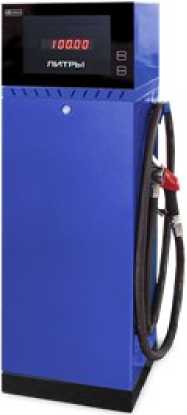

Рисунок 9 - Общий вид сателлитов

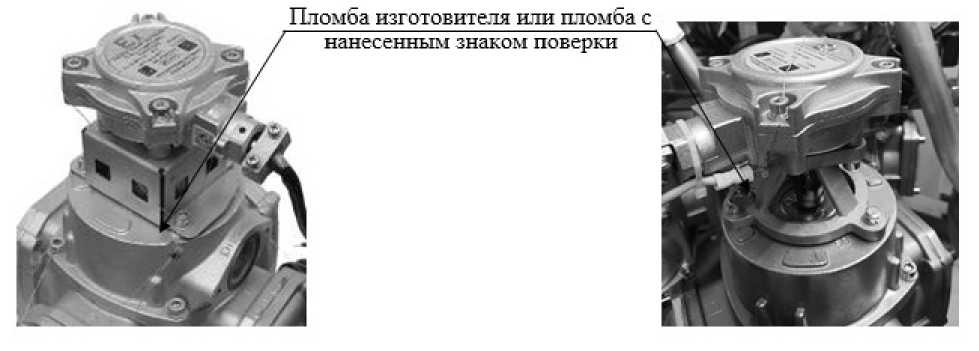

Рисунок 10 - Схемы пломбировки генераторов импульсов

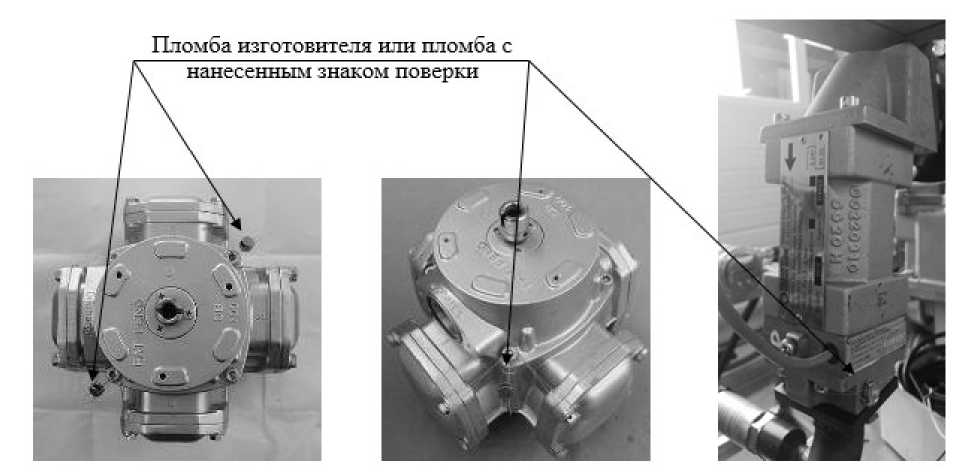

Рисунок 11 - Схема пломбировки измерителей объёма

Рисунок 12 - Схема пломбировки устройства приема и обработки сигналов «Топаз-273Е»

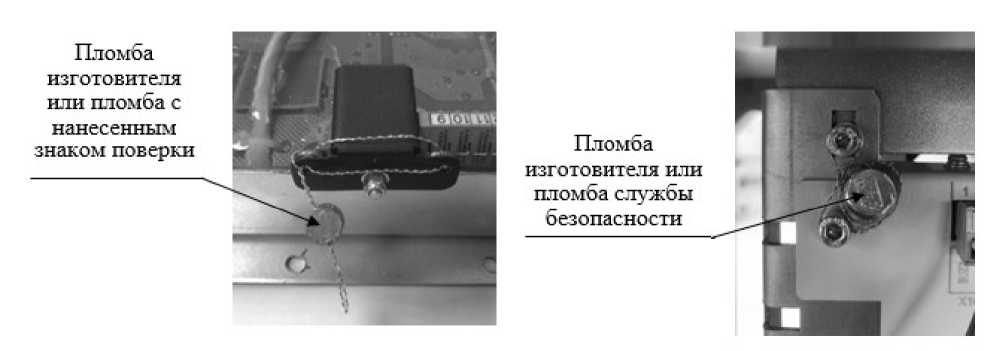

Рисунок 13 - Схема пломбировки узлов крепления блока управления

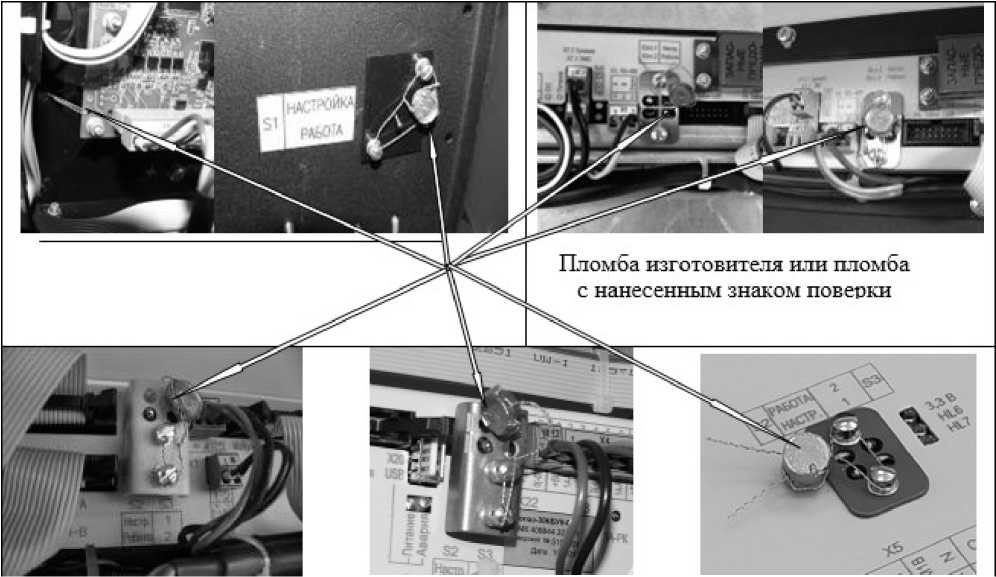

Рисунок 14 - Схемы пломбировки блоков управления «Топаз-306БУ»

Заводской номер ТРК представляет собой сочетание арабских цифр, наносится на маркировочную табличку, которая крепится на корпус ТРК винтами, выполненную способом лазерной гравировки или другим способом, обеспечивающим сохраняемость и читаемость маркировки в течение всего срока службы колонок.

ТРК имеют встроенное программное обеспечение (ПО) Топаз, которое установлено в блок управления. Данное ПО обеспечивает:

• - сбор и обработку информации от измеряющих устройств, входящих в состав ТРК;

• - накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива;

• - управление процессом дозированного отпуска топлива и измерений;

• - передачу результатов измерений в дистанционное управляющее устройство.

Конструкция ТРК исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО защищено от несанкционированного изменения путем пломбирования блоков управления. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём. В ПО выделена метрологически значимая часть (МЗЧ).

Идентификация (МЗЧ) ПО осуществляется с помощью персонального компьютера или АРМ оператора.

Методика проведения идентификации ПО, в том числе метрологически значимой части, описана в эксплуатационной документации на блоки управления в разделах: «Подготовка к работе», «Конфигурация устройства», «Параметры устройства» «Настройка устройства».

Нормирование метрологических характеристик ТРК проведено с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Защита ПО колонки должна соответствовать ГОСТ Р 8.654.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Количество видов топлива, раздаточных рукавов, габаритные размеры и масса исполнений ТРК указаны в таблице 4.

Таблица 4 - Количество видов топлива, раздаточных рукавов, габаритные размеры и масса исполнений колонки

Примечания:

• 1. При оснащении ТРК жидкокристаллической или светодиодной индикацией с мультимедийным устройством для отображения пользовательского контента, ее масса увеличивается не более, чем на 40 кг. Габариты ТРК при этом не изменяются.

• 2. По заказу потребителя ТРК могут быть оснащены:

- терминалом управления отпуском топлива массой не более 110 кг, габариты ТРК при этом не изменяются;

Лист № 14 Всего листов 15 - механизмом возврата рукава. Масса одной секции не более 80 кг;

- системой отбора паров, которыми оснащаются только раздаточные рукава с номинальным расходом топлива 50 л/мин, масса ТРК при этом увеличивается в соответствии с таблицей 5, габариты ТРК при этом не изменяются.

• 3. При изготовлении рестайлинговой колонки [LUX] её масса увеличивается на 10 %.

Таблица 5 - Изменение массы ТРК, оснащенной системой отбора паров

наносится на маркировочную табличку методом, обеспечивающим сохраняемость и читаемость маркировки в течение всего срока службы колонок и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в ДСМК.400740.001 РЭ «Колонка топливораздаточная «Топаз». Руководство по эксплуатации», разделы 1 и 2.

Лист № 15 Всего листов 15 Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным «Топаз»

Постановление Правительства РФ, от 16.11.2020 №1874 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 58927-2020 «Колонки топливораздаточные. Общие технические условия» ТУ 4213-001-53540133-2009 Колонки топливораздаточные «Топаз». Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «27» мая 2021 г. № 838

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
