Лист № 1 Регистрационный № 12829-08 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки управления БУ-3
Назначение средства измеренийБлоки управления БУ-3 (далее - БУ-3) предназначены для измерительных преобразований угла поворота оси колесной пары локомотива в значения длины (пройденного пути), скорости и линейного ускорения, для измерительного преобразования силы постоянного электрического тока в значение давления, для измерений интервалов времени.
Описание средства измеренийКонструкция БУ-3 представляет собой литую лицевую панель с закрепленными на ней составляющими узлами, и закрытую с задней стороны кожухом.
БУ-3 принимает частотные сигналы от датчиков угла поворота, установленных на осях колесных пар, аналоговые сигналы от датчиков давления и двоичные сигналы от системы автоматической локомотивной сигнализации АЛС, обрабатывает полученную информацию и по каналам ИРПС или CAN-каналу передает во внешние устройства для индикации и регистрации величин скорости, ускорения, общего пробега локомотива, давления в тормозной магистрали, времени разрядки (плотности) тормозной системы и т.п.
Информация о диаметрах колесных пар, на осях которых находятся датчики угла поворота, уставки скоростей, номер и тип локомотива, а также другие условно-постоянные признаки хранятся в электрически перепрограммируемом запоминающем устройстве.
БУ-3 имеет 8 модификаций, характеристики которых приведены в разделе «Метрологические и технические характеристики», а состав приведен в разделе «Комплектность средств измерений».
Модификация БУ-3П осуществляет регистрацию поездной информации в модуль памяти МПМЭ-128 (ёмкость 128 Кбайт). Модификации БУ-3ПА, БУ-3ПВ осуществляют регистрацию поездной информации в модуль памяти МПМЭ-128 или МПМЭ-1.0 (ёмкость 1 Мбайт). Модификации БУ-3ПА/СН, БУ-3ПВ/СН осуществляют регистрацию поездной информации в модуль памяти СН/БЛОК (ёмкость 252 Мбайт).

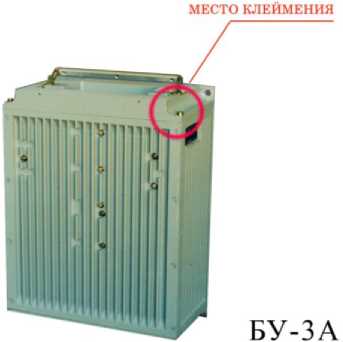

Фотография общего вида БУ-3А, БУ-3А/1 приведена на рисунке 1.
Рисунок 1

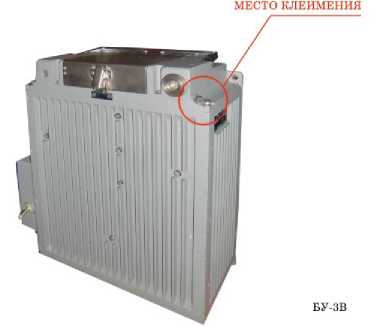

Фотография общего вида БУ-3В приведена на рисунке 2.
Рисунок 2

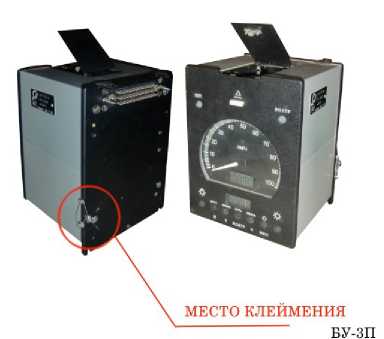

Фотография общего вида БУ-3П приведена на рисунке 3.
Рисунок 3

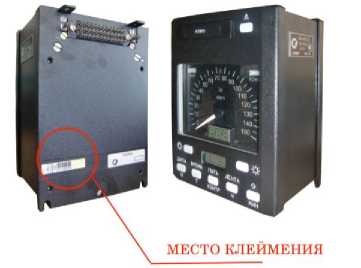

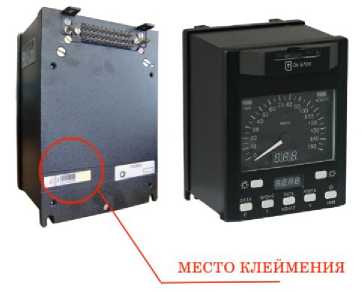

Фотография общего вида БУ-3ПА приведена на рисунке 4.
Рисунок 4

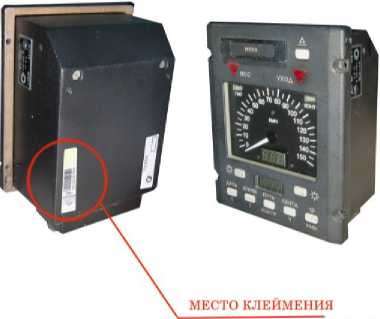

Фотография общего вида БУ-3ПВ приведена на рисунке 5.
БУ-ЗПВ
Рисунок 5
Фотография общего вида БУ-3ПА/СН приведена на рисунке 6.
Рисунок 6

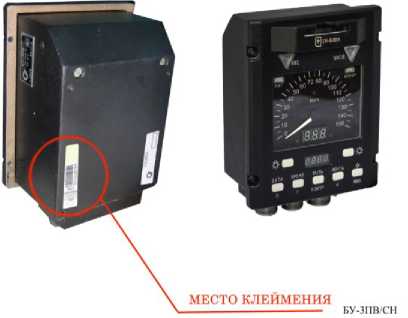

Фотография общего вида БУ-3ПВ/СН приведена на рисунке 7.
Рисунок 7
Знак поверки наносится на формуляр.
Лист № 4 Всего листов 10 Программное обеспечение
Программное обеспечение (далее - ПО) БУ-3 имеет один уровень (низкий) -встроенное ПО.
Идентификационные данные метрологически значимого программного обеспечения БУ-3 приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение | ||
|
БУ-3А, БУ-3А/1 |
БУ-3В |
БУ-3ПА, БУ-3ПА/СН | |
|
Идентификационное наименование ПО |
КРД3РZU.COM P1521-65 |
КРД3РZU.COM P1532 |
cc03-uart-1_0_1.bin, so_proc.hex 460.3557.00109-08 |
|
bu3pv.hex 460.3557.00203-07 | |||
|
Номер версии (идентификационный номер) ПО |
6.5 |
8.5 |
08 |
|
07 | |||
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение | |
|
БУ-3П |
БУ-3ПВ, БУ-3ПВ/СН | |
|
Идентификационное наименование ПО |
cc03-uart-1_0_1.bin, so_proc.hex 643.00227442.00109-08 |
cc03-uart-1_0_1.bin, so_proc.hex 643.00227442.00109-08 |
|
bu3pv.hex 643.00227442.00203-14 | ||
|
Bu3p.bin 460.3557.00110-12 |
BlokControll.hex 460.3557.00128-03 | |
|
Номер версии (идентификационный номер) ПО |
08 |
08 |
|
14 | ||
|
12 |
03 | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики для модификаций БУ-3 приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
БУ-3А |
БУ-3А/1 |
БУ-3В |
БУ-3П |
БУ-3ПА, БУ-3ПА/СН |
БУ-3ПВ, БУ-3ПВ/СН | |
|
Диапазон измерений скорости движения локомотива (мотор-вагона), км/ч |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
|
Диапазон измерений ускорения торможения и разгона, м/с2. |
от минус 0,99 до плюс 0,99 |
от минус 0,99 до плюс 0,99 |
от минус 0,99 до плюс 0,99 |
от минус 0,99 до плюс 0,99 |
от минус 0,99 до плюс 0,99 |
от минус 0,99 до плюс 0,99 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости движения локомотива:
|
±1,5 |
±1,5 |
±1,5 |
±0,1 ±1,0 |
±0,1 ±1,0 |
±0,1 ±1,0 |
|
Пределы допускаемой основной абсолютной погрешности регистрации скорости движения на бумажную ленту, км/ч |
±2,5 |
±2,5 |
±2,5 |
- |
- |
- |
|
Пределы допускаемой основной абсолютной погрешности измерений ускорения в диапазоне от минус 0,99 до плюс 0,99 м/с2 и при скорости более 20 км/ч, м/с2 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
|
Пределы допускаемой основной абсолютной погрешности измерений пройденного пути (на 20 км пройденного пути), км |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
Диапазон измерений давления в тормозной магистрали (по первому каналу), кПа |
от 0 до 980 |
от 0 до 980 |
от 0 до 980 |
от 0 до 980 |
от 0 до 980 |
от 0 до 980 |
|
Пределы допускаемой основной абсолютной погрешности измерений давления в тормозной магистрали (по первому каналу) в диапазоне от 59 до 637 кПа, кПа |
±25 |
±25 |
±25 |
±15 |
±15 |
±15 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
БУ-3А |
БУ-3А/1 |
БУ-3В |
БУ-3П |
БУ-3ПА, БУ-3ПА/СН |
БУ-3ПВ, БУ-3ПВ/СН | |
|
Диапазон измерений и регистрации величины давления по второму каналу, кПа |
- |
- |
- |
от 600 до Ртах * |
от 0 до Ртах * |
от 0 до 980 |
|
Пределы допускаемой основной приведенной погрешности регистрации давления по второму каналу:
|
- |
- |
- |
±1,5 |
±1,5 |
±1,5 |
|
Пределы допускаемой дополнительной погрешности измерений давления, вызванной изменением температуры окружающего воздуха от нормальной, на каждые 10 °С, кПа:
|
±10 |
±10 |
±10 |
±10 ±25 |
±10 ±1 % от Ртах |
±10 ±1 % от Ртах |
|
Пределы допускаемой дополнительной погрешности измерений давления при влажности (98 ± 2) % и температуре окружающего воздуха плюс 25 °С, кПа:
|
±10 |
±10 |
±10 |
±10 ±25 |
±10 ±1 % от Ртах |
±10 ±1 % от Ртах |
|
Диапазон измерений времени спада давления в главном резервуаре, с |
от 10 до 300 |
от 10 до 300 |
от 10 до 300 |
- |
- |
- |
|
Пределы допускаемой основной погрешности измерений времени уменьшения давления в тормозной магистрали:
|
±7 ±2 |
±7 ±2 |
±7 ±2 |
- |
- |
- |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
БУ-3А |
БУ-3А/1 |
БУ-3В |
БУ-3П |
БУ-3ПА, БУ-3ПА/СН |
БУ-3ПВ, БУ-3ПВ/СН | |
|
Диапазон перемещения транспортного средства от заданной машинистом отметки, м |
- |
- |
- |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
|
Пределы основной абсолютной погрешности перемещения транспортного средства, м |
- |
- |
- |
±0,5 |
±0,5 |
±0,5 |
|
Диапазон отсчёта текущего времени |
от 0 до 23 ч 59 мин |
от 0 до 23 ч 59 мин |
от 0 до 23 ч 59 мин |
от 0 до 23 ч 59 мин |
от 0 до 23 ч 59 мин |
от 0 до 23 ч 59 мин |
|
Пределы допускаемой основной абсолютной погрешности отсчета текущего времени за 8 ч, с |
±60 |
±60 |
±60 |
±60 |
±60 |
±60 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |||||
|
БУ-3А |
БУ-3А/1 |
БУ-3В |
БУ-3П |
БУ-3ПА, БУ-3ПА/СН |
БУ-3ПВ, БУ-3ПВ/СН | |
|
Время хранения информации в модуле памяти, ч |
- |
- |
- |
8000 |
80001 |
80001 |
|
Количество входов двоичных сигналов (логический «0» - от 0 до 2,4 В; логическая «1» - от 33,6 до 62,4 В) |
28 |
28 |
30 |
- |
- |
3 |
|
Количество входов двоичных сигналов (логический «0» - от 0 до 0,5 В; логическая «1» - от 9 до 11 В) |
- |
- |
- |
8 |
8 |
8 |
|
Напряжения питания, В |
(24,0 ± 1,5) |
(24,0 ± 1,5) |
от 35 до 165 |
от 35 до 165 |
от 35 до 165 |
от 35 до 165 |
|
Потребляемая мощность, В^А, не более |
60 |
60 |
60 |
40 |
40 |
40 |
|
Габаритные размеры, мм |
260x140x345 |
260x140x345 |
260x140x345 |
256x206x154 |
156x206x1212 156x206x1493 |
164x240x1112 164x240x1233 |
|
Масса, кг, не более |
10 |
10 |
12 |
4,2 |
3,2 |
3,3 |
|
Средний срок службы, лет, не менее |
10 |
10 |
10 |
12 |
12 |
12 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
8000 |
8000 |
25000 |
40000 |
40000 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||||
|
БУ-3А |
БУ-3А/1 |
БУ-3В |
БУ-3П |
БУ-3ПА, БУ-3ПА/СН |
БУ-3ПВ, БУ-3ПВ/СН | |
|
Нормальные условия:
|
от +15 до +25 80 от 84 до 106 (от 630 до 795) | |||||
|
Рабочие условия эксплуатации:
. БУ-3А, БУ-3А/1, БУ-3В . БУ-3П, БУ-3ПА, БУ-3ПВ . БУ-3ПА/СН, БУ-3ПВ/СН
|
от -45 до +50 от -40 до +50 от -30 до +50 98 ± 2 от 84 до 106,7 (от 630 до 800) 30 | |||||
|
Температура транспортирования, °С |
от -50 до +60 | |||||
|
Примечания: 1 Время хранения информации в модуле памяти для модификаций
|
БУ-3ПА/СН и БУ-3ПВ/СН не нормируется. | |||||
Лист № 9 Всего листов 10 Знак утверждения типа
наносят на табличку БУ-3 методом металлфото, на титульные листы формуляра, руководства по эксплуатации и методики поверки (место нанесения - вверху справа) типографическим способом.
Комплектность средства измерений
Комплект поставки приведён в таблице 5. Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок управления БУ-3А Комплект ЗИП согласно АМВ2.390.039-02 ЗИ Эксплуатационные документы согласно АМВ2.390.039-02 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
АМВ2.390.039-02 |
1 |
|
Блок управления БУ-3А/1 Комплект ЗИП согласно АМВ2.390.039-03 ЗИ Эксплуатационные документы согласно АМВ2.390.039-03 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
АМВ2.390.039-03 |
1 |
|
Блок управления БУ-3В Комплект ЗИП согласно АМВ2.390.039-04 ЗИ Эксплуатационные документы согласно АМВ2.390.039-04 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
АМВ2.390.039-04 |
1 |
|
Блок управления БУ-3П Комплект монтажных частей ЦАКТ.468931.003 Эксплуатационные документы согласно ЦАКТ.468332.007 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
ЦАКТ.468332.007 |
1 |
|
Блок управления БУ-3ПА Комплект монтажных частей ЦАКТ.468931.003 Эксплуатационные документы согласно ЦАКТ.468332.012 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
ЦАКТ.468332.012 |
1 |
|
Блок управления БУ-3ПВ Комплект монтажных частей ЦАКТ.468931.003 Эксплуатационные документы согласно ЦАКТ.468332.013 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
ЦАКТ.468332.013 |
1 |
|
Блок управления БУ-3ПА/СН Комплект монтажных частей ЦАКТ.468931.003 Эксплуатационные документы согласно ЦАКТ.468332.012 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
ЦАКТ.468332.012 |
1 |
|
Блок управления БУ-3ПВ/СН Комплект монтажных частей ЦАКТ.468931.003 Эксплуатационные документы согласно ЦАКТ.468332.013 ВЭ, в том числе методика поверки АМВ2.390.039 Д5 |
ЦАКТ.468332.013 |
1 |
приведены в разделе 2 руководства по эксплуатации АМВ2.390.039 РЭ.
Нормативные документы, устанавливающие требования к блокам управления БУ-3Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Лист № 10 Всего листов 10 Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
