УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» апреля 2021 г. № 606

Регистрационный № 64687-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления серий 4,68,**,**; 4,69,**,** и Exia,*,**,**

Термопреобразователи сопротивления серий 4,68,**,**; 4,69,**,** и Exia,*,**,** ( в дальнейшем термопреобразователи) предназначены для измерений температуры корпусов или вкладышей подшипников больших машин во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.

Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Чувствительный элемент термопреобразователей из платиновой проволоки помещен в защитную арматуру. У термопреобразователей 4,68,**,** чувствительный элемент помещен в трубку из нержавеющей стали, завальцованную с одного конца. При обозначении серий термопреобразователей применена специальная кодировка, так в обозначении серии 4,68,**,** первые ** - длина измерительной трубки термопреобразователя, следующие ** - длина кабеля. Переход от термостойкого кабеля внутри трубки к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Термопреобразователи 4,69,**,** с гибкой измерительной частью, на конце которой крепится чувствительный элемент в гильзе из нержавеющей стали. Кодировка обозначения серии 4,69,**,** - первые ** - длина измерительной линии термопреобразователя следующие ** - длина кабеля. Переход от термостойкого кабеля из политетрафторэтилена к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Чувствительный элемент термопреобразователей Exia,*,**,** встроен в защитную трубку из нержавеющей стали и соединяется при помощи выводов с клеммной головкой, закрепленной на защитной трубке. Кодировка обозначения серии Exia,*,**,** - первая *- тип головки термопреобразователя, следующие **- длина измерительной трубки , и последние ** - диаметр измерительной трубки. Термопреобразователи серии Exia,*,**,** имеют 4 модификации Exia,J,**,**, Exia,B,**,**, Exia,D,**,**. Exia,V,**,**, отличающиеся конструктивным оформлением головки. Пломбирование термопреобразователей сопротивления не предусмотрено.

Заводской номер наносится на шильдик или наклейку, прикрепленную к корпусу термопреобразователя. Конструкция термопреобразователя не предусматривает нанесение знака

Кодировки обозначения серии приведены в таблице 3. Общий вид термопреобразователей приведен на рис.1

серия 4,68,**,**

серия 4,69,**,**

серия Exia,*,**,**

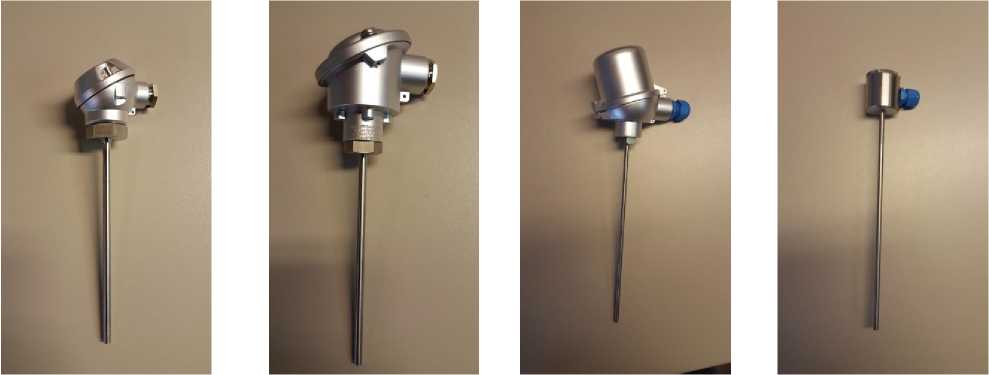

Рисунок 1 - общий вид термопреобразователей

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1-Метрологические характеристики

Таблица 2- Основные технические характеристики

Таблица 3-Кодировки обозначения серии

наносится на титульные листы паспорта типографским способом

Таблица 3 - Комплектность термопреобразователей

приведены в разделе 4 Паспортов на термопреобразователи сопротивления 4,69,10,01; 4,68,01,01; и Exia^^^.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы «Dittmer Temperaturfuhler GmbH & Co.KG»
