ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 555
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообла датель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Аппаратура виброизмерительна я |
ИКВ-1 |
0001, 0002, 003, 0004, 0005, 0006, 0007 |
61639-15 |
Общество с ограниченной ответственность ю Научно-производственн ое предприятие «ТИК» (ООО НПП «ТИК»), г. Пермь |
ИМБР.421421.002 МП |
ИМБР.421421.0 03 МП |
ООО НПП «ТИК», г. Пермь |
ФГУП «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 555
Лист № 1 Регистрационный № 61639-15 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура виброизмерительная ИКВ-1
Назначение средства измеренийАппаратура виброизмерительная ИКВ-1 (далее аппаратура) предназначена для измерения виброускорения, виброскорости, виброперемещения, осевого перемещения и частоты вращения.
Описание средства измеренийПринцип действия аппаратуры основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Аппаратура состоит из измерительного блока, вибропреобразователей DV-1, производства ООО НПП «ТИК», вибропреобразователей МВ-43 и МВ-44, производства ЗАО «Вибро-Прибор», вихретоковых преобразователей DS-0, DS-1, DS-2 и DS-3, производства ООО НПП «ТИК».
Измерительный блок включает в себя от одного до четырех виброизмерительных каналов ИКВ-1-х-х (далее каналы), блок индикации (БИ) и барьер безопасности TIK-BIS-12-7 или TIK-BIS-52-7.
Каналы ИКВ-1-1-1 и ИКВ-1-1-2 предназначены для измерения амплитудного значения виброускорения и состоят из вибропреобразователя DV-1 (МВ-43; МВ-44) и усилителя заряда AV 111 (AV 112).
Канал ИКВ-1-2-1 предназначен для измерения среднего квадратического значения (СКЗ) виброскорости и состоит из пьезоэлектрического вибропреобразователя DV-1 (МВ-43, МВ-44) и усилителя заряда AV 111 (AV 121; УСО AV 121).
Канал ИКВ-1-3-1 предназначен для измерения размаха виброперемещения и состоит из вихретокового преобразователя DS-0 (DS-1, DS-2, DS-3) и преобразователя AS 131 (AS 1312).
Каналы ИКВ-1-4-1, ИКВ-1-4-4 предназначены для измерения осевого перемещения (далее осевого сдвига) и состоят из вихретокового преобразователя DS-0 (DS-1, DS-2, DS-3) и преобразователя AS 141 (AS 1412, AS 144).
Канал ИКВ-1-4-1.1 предназначен для измерения мгновенного значения осевого сдвига, частоты вращения и состоит из вихретокового преобразователя DS-0 (DS-1, DS-2, DS-3) и преобразователя AS 141.
Каналы могут иметь нормированный токовый выход от 4 до 20 мА или выход по напряжению. В зависимости от комплектации каналы могут имеют исполнения А, Б и В.
В зависимости от типа кабеля вибропреобразователь DV-1 и вихретоковые преобразователи DS-0, DS-1, DS-2 и DS-3 имеют различные исполнения.
Обозначение модификации в паспорте на аппаратуру указывает на тип измерительных каналов и их количество: ИКВ-1-A/x-B/x-C/x-D/x, где буква «А» обозначает тип каналов ИКВ-1-1-х, буква «В» - канал ИКВ-1-2-1, буква «С» - канал ИКВ-1-3-1, буква «D» - тип каналов ИКВ-1-4-х, буква «х» - количество каналов.
Знак поверки ставится в паспорте.
Общий вид аппаратуры виброизмерительной ИКВ-1 представлен на рисунке 1.
Общие виды вихретоковых преобразователей DS-0, DS-1, DS-2 и DS-3, вибропреобразователя DV-1, вибропреобразователей MB-43 и MB-44 представлены на рисунках 2, 3 и 4.
Знак
утверждения
типа

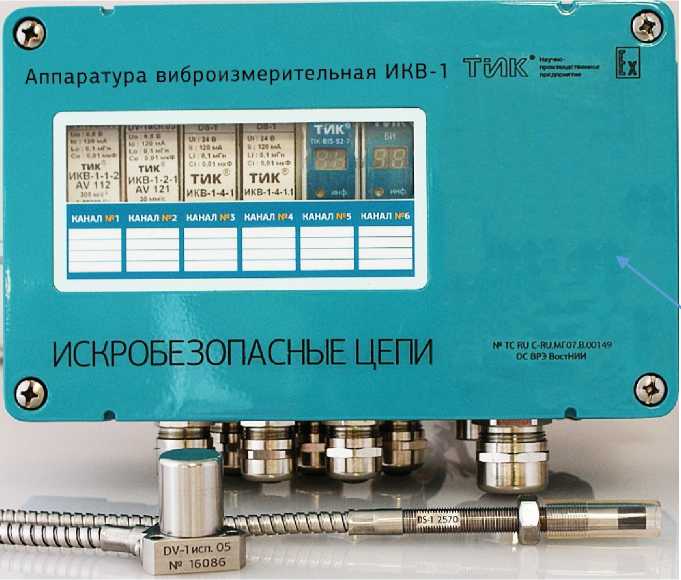

Рисунок 1 - Общий вид аппаратуры виброизмерительной ИКВ-1

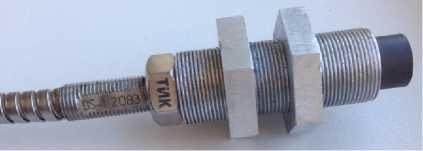

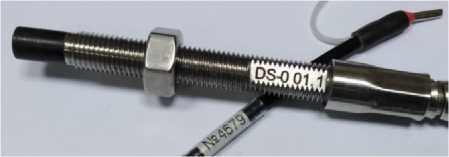

Рисунок 2 - Общий вид вихретоковых преобразователей DS-0, DS-1, DS-2, DS-3

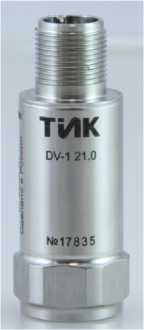

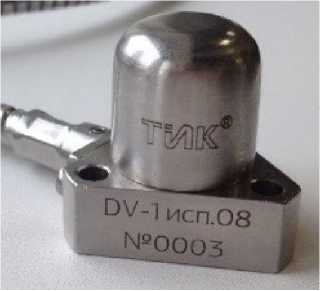

Рисунок 3 - Общий вид вибропреобразователя DV-1

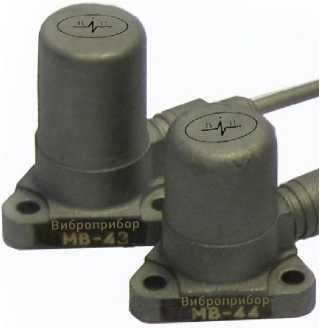

Рисунок 4 - Общий вид вибропреобразователей MB-43 и MB-44.
Программное обеспечениеотсутствует
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Канал ИКВ-1-1-1 | |
|
Диапазон измерений виброускорения, м/с2 |
от 0,01 до 2 |
|
Диапазон рабочих частот, Гц |
от 0,5 до 100 |
|
Пределы допускаемой основной относительной погрешности в диапазонах измерений виброускорения на частоте 80 Гц, %: от 0,01 до 0,02 м/с2 включ. св. 0,02 до 2 м/с2 |
±10 ±5 |
|
Неравномерность амплитудно-частотной характеристики (относительно частоты 80 Гц) в диапазонах частот, %, не более: от 0,5 до 1 Гц включ. св. 1 до 100 Гц |
от +10 до -30 ±10 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, % |
половина основной относительной погрешности |
|
Канал ИКВ-1-1-2 | |
|
Диапазоны измерений виброускорения, м/с2 |
от 0,01 до 2; от 0,1 до 10 от 0,2 до 30; от 0,5 до 100 от 0,8 до 200; от 1 до 300 от 1,5 до 500; от 2 до 1000 |
|
Диапазоны рабочих частот, Гц |
от 0,5 до 100 от 3 до 1000 |
Продолжение таблицы 1
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной относительной погрешности в диапазонах измерений виброускорения на частоте 80 Гц, %: ОТ DHn ДО 0,01 Den, включ. св. 0,01<Овп ДО Den где Dвп - верхний предел диапазона измерений; DHn - нижний предел диапазона измерений |
±10 ±5 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 0,5 до 100 Гц (относительно частоты 80 Гц) в диапазонах частот, %, не более: от 0,5 до 1 Гц включ. св. 1 до 100 Гц |
от +10 до -30 ±10 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 3 до 1000 Гц (относительно частоты 80 Гц) в диапазонах частот, %, не более: от 3 до 5 Гц включ. и св.500 до 1000 Гц св. 5 до 500 Гц включ. |
от +10 до -30 ±10 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, % |
половина основной относительной погрешности |
|
Канал ИКВ-1-2-1 | |
|
Диапазоны измерений СКЗ виброскорости (в зависимости от исполнения), мм/с |
от 0,05 до 1; от 0,1 до 3; от 0,3 до 10; от 1 до 20; от 1 до 30; от 1 до 50; от 2 до 50; от 3 до 100 |
|
Диапазоны рабочих частот (в зависимости от исполнения), Гц |
от 2 до 1000 от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности в диапазонах измерений виброскорости на частоте 80 Гц, % от Dнп до 0,Ивп, включ. св. 0,Ивп до Dвп где Dвп - верхний предел диапазона измерений; Dнп - нижний предел диапазона измерений |
±15 ±5 |
|
Неравномерность амплитудно-частотной характеристики (относительно частоты 80 Гц) в диапазонах частот, %, не более: от Fн до 2Fн включ. и от 500 до 1000 Гц от 2Fн до 500 Гц; где Fн - нижняя частота диапазона |
от +10 до -20 ±10 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, % |
половина основной относительной погрешности |
Продолжение таблицы 1
|
Наименование характеристики |
Значения |
|
Канал ИКВ-1-3-1 | |
|
Диапазон измерений виброперемещения (размах), мкм | |
|
с вихретоковыми преобразователями DS-0, DS-1 |
от 3 до 100; от 10 до 250 |
|
с вихретоковым преобразователем DS-2 |
от 20 до 500; от 40 до 1000 |
|
с вихретоковым преобразователем DS-3 |
от 80 до 2000 |
|
Диапазон рабочих частот, Гц |
от 2 до 500 |
|
Пределы основной приведенной погрешности | |
|
измерений виброперемещения на частоте 80 Гц, % |
±3 |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот (относительно частоты 80 Гц), %, не более: от 2 до 5 Гц включ. и св. 320 до 500 Гц |
±20 |
|
св. 5 до 320 Гц включ. |
±10 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, % |
±3 |
|
Каналы ИКВ-1-4-1, ИКВ-1-4-1.1, |
ИКВ-1-4-4 |
|
Диапазоны измерений осевого перемещения (сдвига), | |
|
мм: с вихретоковыми преобразователями DS-0, DS-1 |
от 0,25 до 2,75; от 0,25 до 2,25 |
|
с вихретоковым преобразователем DS-2 |
от 0,25 до 2,3 от 0,5 до 5,5; от 0,5 до 4,5 |
|
с вихретоковым преобразователем DS-3 |
от 5,5 до 9,5; от 1 до 9 |
|
Диапазон измерений частоты вращения (для ИКВ-1-4- 1.1), об/мин |
от 120 до 8000 |
|
Пределы допускаемой основной абсолютной погрешности при измерении осевого перемещения (сдвига), мкм: с вихретоковыми преобразователями DS-0, DS-1 |
±50 |
|
с вихретоковым преобразователем DS-2 |
±100 |
|
с вихретоковым преобразователем DS-3 |
±300 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне измерений в диапазоне рабочих температур (для ИКВ-1-4-1.1), %: от 120 до 800 включ. об/мин |
±2 |
|
св. 800 до 8000 об/мин |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, при измерении осевого перемещения (сдвига), мкм: с вихретоковым преобразователем DS-0, DS-1 |
±200 |
|
с вихретоковым преобразователем DS-2 |
±250 |
|
с вихретоковым преобразователем DS-3 |
±550 |
|
Нормальные условия измерений: температура окружающей среды, оС |
20 ±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, оС: для вибропреобразователя DV-1 |
от -60 до +150 |
|
для вихретоковых преобразователей DS-0; DS-1; DS-2; DS-3 |
от -60 до +135 |
|
для вибропреобразователей МВ-43, МВ-44 |
от -60 до +135 |
|
для блока измерительного |
от -60 до +70 |
|
Масса, кг, не более: вибропреобразователя DV-1 (в зависимости от исполнения) |
0,15; 0,2; 0,25; 0,3; 0,35 |
|
вихретоковых преобразователей DS-0, DS-1 (в зависимости от исполнения) |
0,25; 0,35; |
|
вихретокового преобразователя DS-2 (в зависимости от исполнения) |
0,3; 0,4 |
|
вихретокового преобразователя DS-3 (в зависимости от исполнения) |
0,4; 0,5 |
|
вибропреобразователей МВ-43; МВ-44 |
0,15 |
|
блока измерительного |
2,5; 1,8; 1,3; 3,25 |
|
Габаритные размеры, мм, не более: вибропреобразователей DV-1 (в зависимости от исполнения) |
диаметр 39,25*36 (38) |
|
вихретокового преобразователя DS-0 |
диаметр 6,8*50 (70; 90) |
|
вихретокового преобразователя DS-1 |
диаметр 8,5*50 (70; 90) |
|
вихретокового преобразователя DS-2 |
диаметр 14,5* 90 |
|
вихретокового преобразователя DS-3 |
диаметр 22,5*95 |
|
вибропреобразователей МВ-43; МВ-44 |
диаметр 40*45 |
|
блока измерительного |
160*84*197 (277) |
наносится на корпус блока измерительного методом наклейки, паспорт и руководство по эксплуатации методом печати.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Аппаратура виброизмерительная |
ИКВ-1 |
1 шт. |
|
Комплект инструмента и принадлежностей |
1 компл. | |
|
Паспорт |
ИМБР.421421.002 ПС |
1экз. |
|
Руководство по эксплуатации |
ИМБР421421.002 РЭ |
1экз. |
|
Методика поверки |
ИМБР421421.003 МП |
1экз. |
|
Сертификат соответствия |
1 экз. (копия) |
приведены в Руководстве по эксплуатации ««Аппаратура виброизмерительная ИКВ-1» раздел 4.
Нормативные и технические документы, устанавливающие требования к аппаратуре виброизмерительной ИКВ-1Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия. ТУ 4277-023-12036948-2015 «Аппаратура виброизмерительная ИКВ-1».
