№534 от 15.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 238312
О внесении изменений в описание типа СИ
Анализаторы СИМ-6М
Приказы по основной деятельности по агентству Вн. Приказ № 534 от 15.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
534
15 апреля 2021 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.
3. Контроль за исполнением настоящего приказа оставляю за собой
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
С.С.Голубев
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
\_____—______
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 534
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Анализаторы |
СИМ-6М |
63028-16 |
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научноисследовательски й институт метрологии» (ФГУП «СНИИМ»), г. Новосибирск |
Федеральное государственное унитарное предприятие «ЗападноСибирский филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физикотехнических и радиотехнических измерений» (ЗападноСибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск |
Федеральное государственное унитарное предприятие «ЗападноСибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»), г. Новосибирск | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 534
Лист № 1 Регистрационный № 63028-16 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы СИМ-6М
Назначение средства измеренийАнализаторы СИМ-6М предназначены для измерения содержания серы в светлых нефтепродуктах (бензин, керосин, дизтопливо), а также в других нефтепродуктах, полностью сгорающих в горелке анализатора, и могут применяться для оперативного контроля их качества.
Описание средства измеренийПринцип действия анализаторов основан на методе определения серы в нефтепродуктах, заключающийся в сжигании контролируемого нефтепродукта в потоке воздуха и определении содержания сернистого ангидрида в продуктах сгорания с использованием кулонометрического преобразователя.
Результат измерения (усредненное значение) содержания серы в контролируемых нефтепродуктах индицируется на индикаторе в граммах на кубический дециметр.
Метод определения содержания серы в нефтепродуктах соответствует ГОСТ 19121-73.
Конструктивно анализаторы выполнены в металлическом корпусе настольно-переносного типа вертикального построения.
Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94. Климатическое исполнение УХЛ4.2 по ГОСТ 15150-69.
При транспортировании и хранении на анализаторы со стороны передней панели надевают крышку, предохраняющую переднюю панель от повреждений.
На передней панели анализаторов установлены ячейка электрохимическая, горелка, ламповое стекло, а также органы управления и индикатор.
В корпусе располагаются насос-дозатор, платы измерительного канала, преобразователь напряжения.
Общий вид анализатора СИМ-6М представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

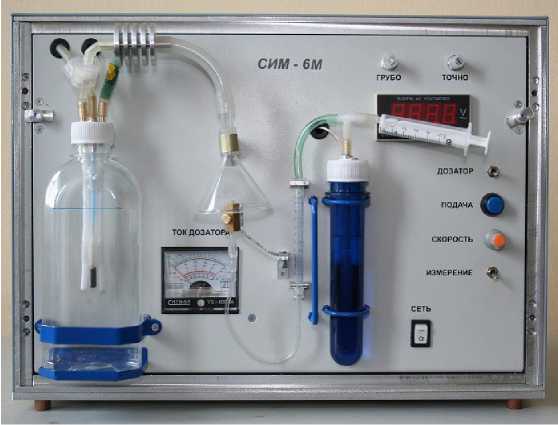

Рисунок 1 - Общий вид анализатора СИМ-6М

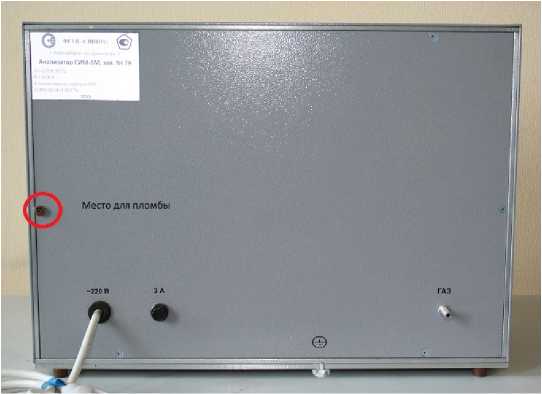

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения концентрации серы в нефтепродуктах, масс.% |
от 0,015 до 1,00 |
|
Пределы допускаемой абсолютной погрешности измерения анализатором, % |
±15 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
220-22 |
|
- напряжение, В | |
|
- частота, Гц |
50±0,5 |
|
Мощность, потребляемая анализатором, В^А, не более |
50 |
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не более |
8 |
|
Масса анализатора, кг, не более |
10 |
|
Габаритные размеры анализатора, мм, не более - высота |
295 |
|
- ширина |
205 |
|
- длина |
400 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, год, не менее |
5 |
|
Среднее время восстановления после ремонта, ч, не более |
1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха при температуре 25 °С, %, не бо- |
90 |
|
лее |
от 84 до 106,7 |
|
- атмосферное давление, кПа |
наносится в левом верхнем углу паспорта СНМК.413414.002ПС и руководства по эксплуатации СНМК.413414.002 РЭ принтером и на табличке на задней панели прибора. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор СИМ-6М |
СНМК.413414.002 |
1 шт. |
|
Руководство по эксплуатации |
СНМК.413414.002 РЭ |
1 экз. |
|
Паспорт |
СНМК.413414.002 ПС |
1 экз. |
|
Методика поверки |
СНМК.413414.002 МП |
1 экз. |
Методы измерений изложены в эксплуатационной документации на анализатор СИМ-6М.
Нормативные и технические документы, устанавливающие требования к анализаторам СИМ-6МГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 19121-73 Нефтепродукты. Метод определения содержания серы сжиганием в лампе.
МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах.
Технические условия СНМК.413414.002 ТУ.
