Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2221
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры лабораторные электронные ЛТ-300
Назначение средства измеренийТермометры лабораторные электронные ЛТ-300 (далее — термометры) предназначены для контактных измерений и контроля температуры жидких, сыпучих и газообразных сред.
Описание средства измеренийПринцип действия термометров основан на измерении сопротивления чувствительного элемента датчика с последующим преобразованием его в значение температуры.
Термометры состоят из электронного блока и датчика температуры. Датчик температуры представляет собой погружной платиновый термопреобразователь сопротивления (с индивидуальной статической характеристикой преобразования (ИСХ)) в герметичном корпусе в виде щупа. Подключение датчика к электронному блоку возможно, как непосредственно через разъемное соединение, так и с помощью кабеля-удлинителя, за исключением конструктивного исполнения датчика с безразъемным соединением и термостойким кабелем-удлинителем.
Термометры выпускаются в нескольких модификациях, отличающихся материалом и конструкцией датчиков, также типом кабеля-удлинителя.
Отличительные особенности датчиков температуры в зависимости от модификации термометров и приведены в таблице 1.
Таблица 1
|
Обозначение типа датчика |
Конструктивное исполнение датчика |
|
Н |
Щуп из нержавеющей стали длиной от 90 до 550 мм. Диаметр щупа не превышает 3,3 мм. |
|
Н-ТС(*) |
Щуп из нержавеющей стали длиной от 90 до 550 мм с безразъемным соединением и термостойким кабелем-удлинителем. Диаметр щупа не превышает 3,3 мм. |
|
Т |
Щуп из титана длиной от 90 до 550 мм. Диаметр щупа не превышает 3,3 мм. |
|
Ф |
Щуп из нержавеющей стали длиной от 90 до 550 мм, покрытый фторопластом. Диаметр щупа не превышает 4,3 мм. |
|
(*) — термостойкий кабель-удлинитель нормально функционирует при температуре окружающей среды до 200 °С. | |
Структура обозначения модификаций термометров имеет следующий вид:
ЛТ-300 - <длина датчика><тип датчика >, ТУ 4211-041-44229117-2015, где: <длина датчика> — не указывается при длине щупа 240 мм;
<тип датчика> — Н, Н-ТС, Т или Ф.
Встроенный последовательный интерфейс позволяет подключать термометры к персональному компьютеру посредством кабеля связи. Градуировка термометров, запись и хранение результатов измерений в виде графиков и таблиц осуществляется с помощью автономного программного обеспечения «Thermochart», которое находится в свободном доступе для скачивания на сайте предприятия-изготовителя.

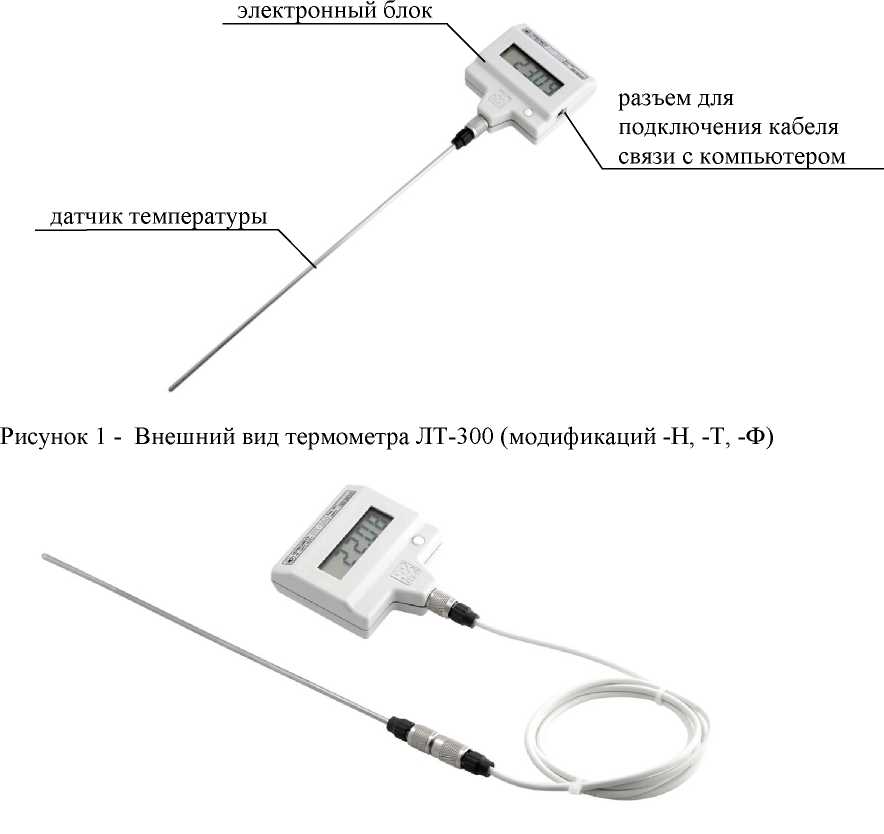

Фотографии общего вида термометров ЛТ-300 приведены на рисунках 1-3.
Рисунок 2 - Внешний вид термометра ЛТ-300 (модификаций -Н, -Т, -Ф) с подключенным датчиком температуры к электронному блоку с помощью кабеля-удлинителя

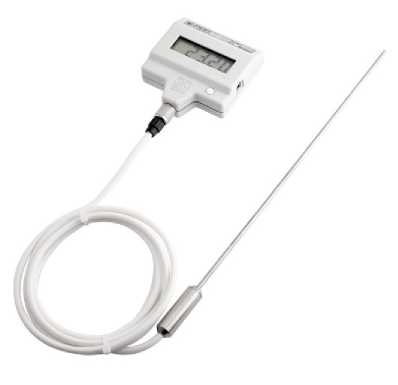

Рисунок 3 - Внешний вид термометра ЛТ-300 модификации ЛТ-300-Н-ТС Пломбирование термометров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) термометров состоит из двух частей:
- встроенное метрологически значимое ПО, расположенное во внутренней памяти микроконтроллера электронного блока термометра, исключающее возможность его модификации через интерфейсы пользователя.
- автономное ПО «Thermochart», не являющееся метрологически значимым и предназначенное для персонального компьютера под управлением операционной системы Windows.
Основные функции встроенного ПО:
- управление процессом измерения сопротивления датчика, преобразование полученного значения в значение температуры и отображение его на жидкокристаллическом индикаторе;
- загрузка и хранение параметров датчика температуры;
- передача результатов измерений или параметров датчика температуры через последовательный интерфейс связи.
Основные функции автономного ПО:
- запись, отображение и хранение результатов измерений температуры в виде графиков или таблиц;
- считывание и загрузка в термометр индивидуальных градуировочных коэффициентов датчика температуры.
Идентификационные данные встроенного ПО приведены в таблице 2. Таблица 2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование встроенного ПО |
software |
|
Номер версии ПО, не ниже |
1.2.0 |
|
Цифровой идентификатор ПО |
недоступен |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений — «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и основные технические характеристики термометров приведены в таблицах 3, 4.
Таблица 3 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C:
|
от -50 до +300 от -50 до +200 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры (Д) при погружении датчика на глубину не менее 75 мм, °C, в диапазоне:
|
±0,05 ±0,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды (от нормальных условий измерений) в диапазоне рабочих температур, на каждые 10 °C, °С |
±0,5-Д |
|
Цена единицы младшего разряда термометра, °C, в диапазоне:
|
0,01 0,1 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
Таблица 4 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименование характеристики |
Значение |
|
Питание термометра от двух элементов типа ААА с минимальным напряжением каждого элемента, В |
1,4 |
|
Габаритные размеры, мм | |
|
- электронного блока, не более |
75x80x35 |
|
- длина погружаемой части датчика |
от 90 до 550 |
|
- диаметр щупа датчиков типа Н, Н-ТС и Т, не более |
3,3 |
|
- диаметр щупа датчика типа Ф, не более |
4,3 |
|
Масса термометра, кг, не более |
0,2 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
до 80 |
|
Время непрерывной работы, ч, не менее |
2000 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
5000 |
наносится на маркировочную наклейку на электронный блок термометра и на титульный лист Руководства по эксплуатации печатным способом.
Комплектность средства измерений
Комплектность термометров приведена в таблице 5. Таблица 5
|
Наименование |
Обозначение |
Количество |
|
1 Блок электронный |
ТКЛШ 5.422.004 |
1 шт. |
|
2 Датчик температуры:
|
ТКЛШ 6.036.002 ТКЛШ 6.036.002-09 ТКЛШ 6.036.002-10 ТКЛШ 6.036.002-11 |
1 шт. |
|
3 Кабель-удлинитель() |
ТКЛШ 4.853.002 |
1 шт. |
|
4 Кабель связи с компьютером |
ТКЛШ 4.853.003 |
1 шт. |
|
5 Элемент питания ААА |
покупное изделие |
2 шт. |
|
6 Руководство по эксплуатации |
ТКЛШ 2.822.000 РЭ |
1 экз. |
|
7 Методика поверки |
ТКЛШ 2.822.000 МП с изменением № 2 |
1 экз. |
|
Примечание: ( ) — отсутствует у термометров с датчиком типа Н-ТС | ||
осуществляется в соответствии с документом ТКЛШ 2.822.000 МП «ГСИ. Термометры лабораторные электронные ЛТ-300. Методика поверки» с изменением № 2, утвержденным ФГУП «ВНИИМС» 21.08.2020 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - Термометры сопротивления платиновые вибропрочные эталонные ПТСВ (Регистрационные №№ 32777-06, 57557-14, 65421-16);
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный № 23245-08);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам лабораторным электронным ЛТ-300ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-041-44229117-2015 Термометры лабораторные электронные ЛТ-300. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)
ИНН 7018039587
Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1
Телефон: +7 (3822) 49-21-52, +7 (3822) 49-26-31
Web-сайт: www.termexlab.ru
E-mail: termex@termexlab.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
