О внесении изменений в описание типа на датчики нагрузки ДН130В

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО Н1П1 «Петролайн-А» от б/д № 02/93 и от 18 февраля 2020 г. № 02/92 приказываю:

• 1. Утвердить новую редакцию описания типа на датчики нагрузки ДН130В, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 43702-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ПЛА140.201.040.000 МП с изменением № 1 «Государственная система обеспечения единства измерений. Датчики нагрузки ДН130В. Методика поверки» и распространить действие документа на датчики нагрузки ДН130В, находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С .С .Голубев

✓    ""                        х

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии ___________________

аждЕ.ния о стификлп ян

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

\__________—_________✓

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2020 г. № 2116

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики нагрузки ДН130В

Датчики нагрузки ДН130В (далее-датчики) предназначены для измерения силы растяжения.

Принцип действия датчиков основан на преобразовании деформации растяжения измерительного элемента в электрический сигнал.

Датчики производят измерение силы растяжения, используя данные хранящиеся в их энергонезависимой памяти. Конечный результат измерений преобразуется в цифровой сигнал и передается по каналу RS-485 или радиоканалу.

Датчики представляют собой стальной корпус цилиндрической формы с элементами крепления на концах. Элементы крепления могут отличаться в зависимости от особенностей оборудования, на которые датчики устанавливают.

Датчики состоят из:

- массивного стального корпуса с тензорезопреобразователем

- источника опорного напряжения

- микроконтроллера

-энергонезависимой памяти для хранения калибровочных данных

-преобразователя величины измеряемого значения силы растяжения из аналового электрического сигнала в цифровой код

-устройства передачи информации по каналу RS-485 на устройство отображения результатов измерений или для использования в системах АСУ

Датчики нагрузки ДН130В выпускаются в следующих модификациях: ДН130В, ДН130В(В), ДН130В(Ш), ДН130В(Р) которые отличаются между собой способом крепления и передачи данных. Датчики нагрузки ДН130В, ДН130В(Ш), ДН130В(В) передают данные по линии связи, датчики нагрузки ДН130В(Р) передают данные по радиоканалу.

Общий вид датчиков нагрузки представлен на рисунках 1,2,3,4

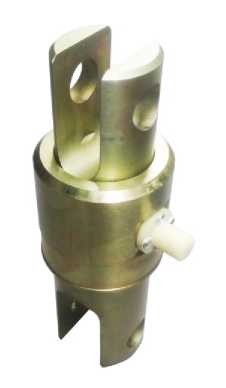

Рисунок 1 - Общий вид датчиков нагрузки ДН130В

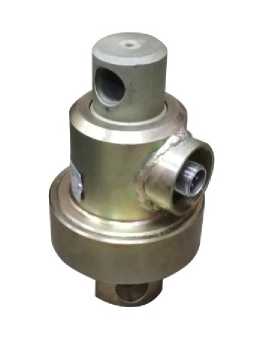

Рисунок 2 - Общий вид датчиков

нагрузки ДН130В(Р)

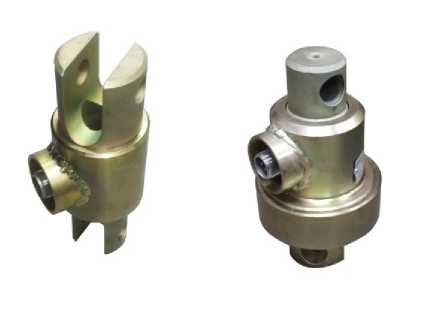

Рисунок 3 - Общий вид датчиков

нагрузки ДН130В(Ш)

Рисунок 4 - Общий вид датчиков

нагрузки ДН130В(В)

Пломбирование датчиков нагрузки ДН130В не предусмотрено.

идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные програмного обеспечения

Уровень защиты программного обеспечения от непреднамеренных изменений- высокий (в соответствии с Р 50.2.077-2014).

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 2-Метрологические характеристики

Наименование характеристик

Наибольший предел измерений силы растяжения (НПИ), кН (тс) 50;100;150;200;250;300;350;400; (5;10;15;20;25;30;35;40)

Наименьший предел измерений силы растяжения (НПИ), кН

(тс)

Пределы допускаемой приведенной

погрешности измерения датчиков ДН130В(В), % от НПИ

Пределы допускаемой приведенной погрешности измерения датчиков ДН130В, датчиков ±3 ДН130В(Р), датчиков ДН130В(Ш), % от НПИ

Вариация показаний силы растяжения датчиков нагрузки 1 ДН130В(В), %, не более

Вариация показаний силы растяжения датчиков ДН130В, 3 датчиков ДН130В(Р), датчиков ДН130В(Ш), %, не более

Разрядность цифрового кода, выдаваемого по стандартному 4 интерфейсу RS-485, единиц:

Таблица 3-Основные технические характеристики

наносится на титульный лист эксплуатационной документации и на табличку датчиков ДН130В расположенную на его корпусе.

Способ нанесения знака утверждения типа на эксплуатационную документацию-типографский, на табличку датчиков нагрузки ДН130В- фотохимическое печатание (штемпелевание) или другим способом.

Комплектность средства измерений

Таблица 4 -Комплектность средства измерений

осуществляется по документу ПЛА140.201.040.000 МП с изменением №1 «Государственная система обеспечения единства измерений. Датчики нагрузки ДН130В. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 января 2020 года.

Основные средства поверки:

Рабочий эталон единицы силы 3-го разряда в соответствии с Приказом Росстандарта № 2498 от 22.10.2019 г «Государственная поверочная схема для средств измерений силы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Приказ Росстандарта № 2498 от 22.10.2019 «Государственная поверочная схема для средств измерений силы»

ТУ 4273-001-56347017-2015 Датчики нагрузки ДН130В. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «Петролайн-А» (ООО НПП «Петролайн-А»)

ИНН 1650081440

Адрес: 423887, Республика Татарстан, Тукаевский район, деревня Малая Шильна, ул. Центральная, д. 1А

Тел./факс: (8552) 535-535

Е-mail: main@pla.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан»

Адрес: 420029 г.Казань, ул.Журналистов, д.24

Тел./факс: (843)279-59-64, 295-28-30

Е-mail: tatcsm@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
