№2042 от 09.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 210550
О внесении изменений в описание типа СИ на
Приборы неразрушающего контроля универсальные "ЮНИСКОП"
Приказы по основной деятельности по агентству Вн. Приказ № 2042 от 09.12.2020
![Приказ Росстандарта №2042 от 09.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608217340856_files/1608217340856-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
09 декабря 2020 г.
№ 2042
Москва
О внесении изменений в описание типа на приборы неразрушающего контроля универсальные «ЮНИСКОП»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ИГЛ» от 30 сентября 2020 г. № б/н п р и к а з ы в а ю:
-
1. Утвердить новую редакцию описания типа на приборы неразрушающего контроля универсальные «ЮНИСКОП», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71984-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ТНВЦ.412239.001 МП с изменением № 2 «Приборы неразрушающего контроля универсальные «ЮНИСКОП». Методика поверки.» и распространить действие документа на приборы неразрушающего контроля универсальные «ЮНИСКОП», находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ "" > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии ______________
С.С .Голубев
t:t и v t Р I Гч-l 1КА I L - I
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
< _____________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» декабря 2020 г. № 2042
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы неразрушающего контроля универсальные «ЮНИСКОП» Назначение средства измеренийПриборы неразрушающего контроля универсальные «ЮНИСКОП» (далее по тексту -приборы) предназначены для измерений напряжения переменного тока, напряжения и силы постоянного тока, регистрации и обработки формы сигналов, поступающих от внешних датчиков, с целью анализа характеристик упругих колебаний при неразрушающем контроле.
Описание средства измеренийПринцип действия приборов основан на аналогово-цифровом преобразовании входных сигналов, поступающих от внешних датчиков, с последующей обработкой, отображением и сохранением полученных данных.
Прибор «ЮНИСКОП» включает в себя основной приборный блок семейства «UNISCOPE» (далее - ОПБ «UNISCOPE») и подключаемые к нему внешние устройства. ОПБ «UNISCOPE» имеет два измерительных аналоговых канала, к которым могут подключаться пьезоэлектрические преобразователи со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками аналоговых каналов ОПБ «UNISCOPE». В качестве внешних предусилителей могут применяться предусилители акустической эмиссии семейства «UNP» (далее -предусилители «UNP»).
Конструктивно ОПБ «UNISCOPE» выполнен в виде моноблока, имеющего на лицевой стороне цветной графический дисплей для визуализации информации, клавиатуру для реализации различных функций и настроек, светодиодные индикаторы состояния электропитания и заряда батарей.
На боковой стороне ОПБ «UNISCOPE» имеются коаксиальные разъемы аналоговых каналов, многоконтактные разъемы цифровых каналов, выключатель электропитания, отсек разъемов, закрываемый заглушкой, содержащий разъемы электропитания и интерфейсов передачи данных: SD-карты, USB, Ethernet.
ОПБ «UNISCOPE» имеет в каждом аналоговом канале программно переключаемые частотные диапазоны. По каждому каналу прибор может осуществлять цифровую обработку, включающую цифровую фильтрацию и вычисление параметров сигналов в реальном времени.
ОПБ «UNISCOPE» позволяет записывать, отображать графически и передавать на внешние носители информации параметры сигналов, форму сигналов, Фурье-спектры сигналов.
ОПБ «UNISCOPE» имеет два цифровых канала для подключения внешних согласующих блоков. К каждому цифровому каналу может быть подключен один внешний согласующий блок семейства «UNE». Внешний согласующий блок параметрических измерений «UNE-P» (далее - блок «UNE-P») предназначен для измерения силы и напряжений постоянного тока, формируемых внешними первичными или вторичными преобразователями. Блок «UNE-P» имеет два универсальных параметрических входа. Каждый вход может работать в одном из нескольких режимов, осуществляя измерения силы постоянного тока в токовой петле и напряжений постоянного тока в различных диапазонах, а также имеет встроенные источники питания для подключаемых внешних устройств.
Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП» представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
![Приказ Росстандарта №2042 от 09.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608217340873_files/1608217340873-1.jpg)

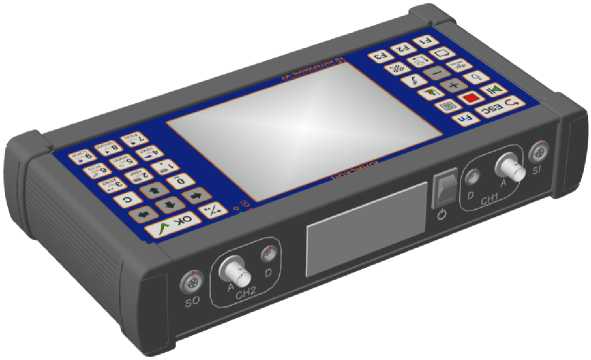

а) общий вид ОПБ «UNISCOPE»
![Приказ Росстандарта №2042 от 09.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608217340873_files/1608217340873-2.jpg)
![Приказ Росстандарта №2042 от 09.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608217340873_files/1608217340873-3.jpg)

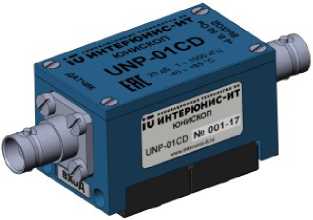

б) общий вид предусилителей «UNP» обычного и взрывозащищенного исполнения
![Приказ Росстандарта №2042 от 09.12.2020, https://oei-analitika.ru](../kurilka/orders_html/1608217340873_files/1608217340873-4.jpg)

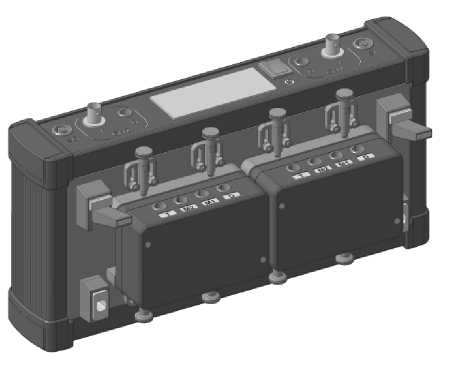

в) общий вид ОПБ «UNISCOPE» с подсоединенными блоками «UNE-P»
Рисунок 1 - Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП».
Программное обеспечениеПриборы имеют встроенное программное обеспечение (далее по тексту - ПО).
Встроенное ПО предназначено для обеспечения нормального функционирования приборов и управления интерфейсом. Оно является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Акустико-эмиссионная система |
Номер версии (идентификационный номер ПО), не ниже |
1.4.3 |
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приборов приведены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики ОПБ «UNISCOPE»
Наименование характеристики |
Значение |
Количество аналоговых каналов, шт. |
2 |
Количество цифровых каналов, шт. |
2 |
Переключаемые частотные диапазоны, кГц |
от 0,0005 до 30 от 1 до 100 от 30 до 1000 |
Допускаемое отклонение граничных частот переключаемых | |
частотных диапазонов от номинальных |
±10 |
(за исключением значения 0,0005 кГц), % | |
Неравномерность АЧХ в установленном частотном диапазоне, дБ |
от -3 до +1 |
Максимальное измеряемое пиковое напряжение переменного тока, В: | |
- для ОПБ «UNISCOPE» исполнения V5 |
0,5 |
- для ОПБ «UNISCOPE» исполнения V6 |
1 |
- для ОПБ «UNISCOPE» исполнения V9 |
1 |
- для ОПБ «UNISCOPE» исполнения V24 |
1 |
Пределы допускаемой абсолютной погрешности измерения пикового напряжения переменного тока на среднегеометрической частоте установленного частотного диапазона, мВ |
±(1 + 0,05-^) |
Допускаемое отклонение синхронизации аналоговых |
±1 |
каналов, мкс | |
Напряжение питания постоянного тока внешних устройств аналоговых каналов, В: | |
- для ОПБ «UNISCOPE» исполнения V5 |
4,7 |
- для ОПБ «UNISCOPE» исполнения V6 |
6 |
- для ОПБ «UNISCOPE» исполнения V9 |
9 |
- для ОПБ «UNISCOPE» исполнения V24 |
24 |
Допускаемое отклонение напряжения питания постоянного тока внешних устройств аналоговых каналов, В |
±0,1 |
Интерфейс передачи данных по цифровым каналам |
RS485 |
Напряжение питания |
встроенные АКБ Li-Ion 7,2 B 8 А^ч |
Максимальная потребляемая мощность (совместно с подключаемыми устройствами), Вт |
10 |
Время автономной работы, ч, не менее |
8 |
Габаритные размеры (длинахширинахвысота), мм, не более |
325х170х75 |
Окончание таблицы 2
Наименование характеристики |
Значение |
Масса, кг, не более |
3 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
Маркировки взрывозащиты для исполнений Ex |
2Ex nA [ia IIB Ga] IIC T6 Gc 2Ex nA [ia Ga] IIC T6 Gc |
Средний срок службы, лет |
5 |
Примечание U- здесь и далее по тексту - измеряемое значение напряжения |
Таблица 3 - Основные технические характеристики предусилителя «UNP»
Наименование характеристики |
Значение | |||
UNP-01* |
UNP-02*Ex |
UNP-03*Ex |
UNP-04*Ex | |
Диапазон входного сигнала, В |
±0,1 |
±0,05 | ||
Коэффициент усиления, дБ |
от 19 до 21 | |||
Диапазон рабочих частот, кГц |
от 1 до 1000 | |||
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % |
±10 | |||
Неравномерность АЧХ в диапазоне рабочих частот, дБ |
от -3 до +1 | |||
Эффективное значение шума в частотном диапазоне от 30 до 500 кГц, приведенного ко входу, мкВ, не более |
4 | |||
Сопротивление нагрузки, Ом |
50 |
300 |
50 |
50 |
Напряжение питания постоянного тока, В |
от 5,8 до 6,2 |
от 4,6 до 4,8 | ||
Габаритные размеры (длинахширинахвысота), мм, не более |
86х30х35 |
95х59х47 | ||
Масса, кг, не более |
0,15 |
0,3 | ||
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 | |||
Маркировка взрывозащиты |
Нет |
0Ex ia IIC T5 Ga |
0Ex ia IIB T5 Ga |
0Ex ia IIC T5 Ga |
Средний срок службы, лет |
5 |
Таблица 4 - Основные технические характеристики блока «UNE-P»
Наименование характеристики |
Значение |
Количество универсальных параметрических входов, шт. |
2 |
Диапазон измерения силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой относительной погрешности измерения силы постоянного тока, % |
±0,2 |
Диапазоны измерения напряжения постоянного тока, В |
±1; ±10 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±1 В, мВ |
±(2 + 0,001-U) |
Окончание таблицы 4
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерения |
±(20 + 0,002-U) |
напряжения постоянного тока в режиме ±10 В, мВ | |
Напряжение питания постоянного тока внешних устройств, В |
12; 24 |
Допускаемое отклонение напряжения питания постоянного тока внешних устройств, В |
±0,5 |
Максимальный ток потребления внешних устройств, мА |
100 |
Напряжение питания постоянного тока, В |
от 4,8 до 5,2 |
Габаритные размеры (длинахширинахвысота), мм, не более |
99х65х46 |
Масса, кг, не более |
0,4 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
Маркировка взрывозащиты для исполнения Ex |
2Ex nA [ia Ga] IIC T6 Gc |
Средний срок службы, лет |
5 |
Знак утверждения типа наносится типографским способом на паспорт.
Комплектность средства измерений
Таблица 5 - Комплектность приборов
Наименование |
Обозначение |
Количество |
ОПБ «UNISCOPE» |
1 шт. | |
Предусилитель «UNP» |
* | |
Преобразователь акустической эмиссии (ПАЭ) |
* | |
Комплект соединительных кабелей |
1 шт. | |
Блок «UNE-P» |
* | |
Руководство по эксплуатации |
ТНВЦ.412239.001РЭ |
1 шт. |
Методика поверки |
ТНВЦ.412239.001МП с изменением № 2 |
1 шт. |
Паспорт |
ТНВЦ.412239.001ПС |
1 шт. |
Примечание -*- поставляется в соответствии с заказом |
осуществляется по документу: ТНВЦ.412239.001МП с изменением № 2 «Приборы неразрушающего контроля универсальные «ЮНИСКОП». Методика поверки», утвержденному ООО «ИЦРМ» 07.09.2020 г.
Основные средства поверки:
-
- генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09);
-
- осциллограф цифровой информационном фонде 48471-11);
TDS2014
(регистрационный
номер
в Федеральном
AM-7189
(регистрационный
номер
в Федеральном
АМ-7111
(регистрационный
номер
в Федеральном
-
- мультиметр цифровой информационном фонде 36641-07);
-
- калибратор процессов информационном фонде 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к приборам неразрушающего контроля универсальным «ЮНИСКОП»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНВЦ.412239.001ТУ Приборы неразрушающего контроля универсальные «ЮНИСКОП». Технические условия
ИзготовительОбщество с ограниченной ответственностью «Интерюнис-ИТ» (ООО «Интерюнис-ИТ») ИНН 7701945042
Юридический адрес: 111024, г. Москва, шоссе Энтузиастов, д. 20Б, стр. 4. Фактический адрес: 111024, г. Москва, шоссе Энтузиастов, д. 20Б, а/я 140. Тел./факс: +7(495)361-76-73, +7(495)361-19-90.
E-mail: info@interunis-it.ru
Web-сайт: www.interunis-it.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
