Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» октября 2019 г. № 2586

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8

Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8 (далее - анализаторы) предназначены для измерений средних квадратических значений напряжения и силы переменного тока, звукового давления в воздушной среде и виброускорения.

Конструктивно анализатор выполнен в виде моноблока с жидкокристаллическим индикатором, пленочной клавиатурой и разъемами для подключения первичных измерительных преобразователей (ПИП). В состав комплекта анализатора входят измерительный блок «Колибри», ПИП звукового давления (измерительный микрофон), ПИП виброускорения (измерительный вибропреобразователь) и токосъемник, модуль дистанционного управления «Колибри-МДУ1», зарядное устройство и комплект измерительных кабелей. Управление анализатором осуществляется встроенным процессором управления или с помощью управляющей ПЭВМ посредством интерфейса USB.

Принцип действия анализатора основан на преобразовании ПИП звукового давления и виброускорения в электрические сигналы, преобразовании этих сигналов и сигналов напряжения переменного тока (входных сигналов анализатора) АЦП анализатора в цифровой вид, последующей их обработке измерительным блоком или управляющей ПЭВМ (спектральный анализ, октавный или 1/3-октавный анализ по ГОСТ 17168-82, 1 класс точности) и отображении результатов измерений и расчетных величин на жидкокристаллическом индикаторе или на дисплее ПЭВМ.

Анализатор обеспечивает электропитание и согласование ПИП с входными цепями измерительного блока, усиление входных сигналов, их аналого-цифровое преобразование, формирование и обработку входного потока цифровых кодов, а также оперативный расчет всех необходимых показателей и их отображение.

Электропитание анализатора обеспечивается с помощью встроенной аккумуляторной батареи.

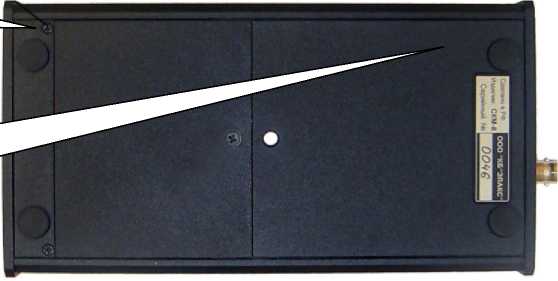

Общий вид и схема пломбировки от несанкционированного доступа приведены на рисунках 1,2.

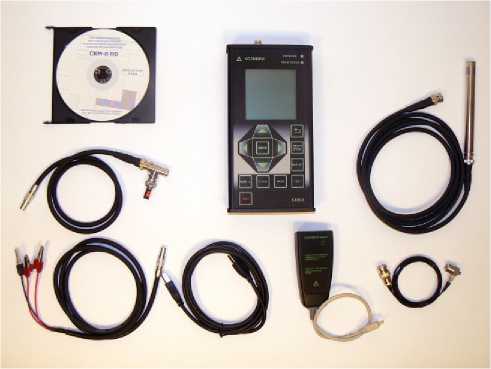

Рисунок 1 - Общий вид концентратора-анализатора низкочастотных сигналов многофункционального СКМ-8

место нанесения знака поверки

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное ПО «СКМ8 ПО».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики анализатора нормированы с учетом влияния программного обеспечения.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 1

Таблица 3 - Основные технические характеристики

наносится на лицевую панель измерительного блока в виде голографической наклейки и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность анализаторов

Поверка осуществляется по документу МП 206/585-2019 «ГСИ. Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.05.2019.

Основные средства поверки:

- система для анализа сигналов многоканальная PULSE (рег. № 17590-10), диапазон рабочих частот от 0 до 51,2 кГц, верхний предел измерений амплитудных значений напряжения переменного тока 10 В, динамический диапазон измерений 160 дБ, диапазон воспроизведения амплитудных значений напряжения переменного тока от 1,4-10^-7 до 10 В, расширенная неопределенность 0,1 дБ при коэффициенте охвата К=2 и доверительной вероятности Р = 0,95;

• - прибор для измерения ослабления ступенчатый Д1-25 (рег. № 37210-08), динамический диапазон ослабления от 0 до 110 дБ (ступенями через 10 дБ), пределы допускаемой основной погрешности разностного ослабления 10 дБ относительно нулевой отметки в диапазоне частот от 0 до 30 МГц ± (0,004 + 0,0004f²) дБ, где f - значение частоты, МГц;

• - калибратор акустический универсальный 4226 (рег. № 41570-09): диапазон частот звукового давления от 31,5 Гц до 16 кГц, воспроизводимые уровни звукового давления 94, 104, 114 дБ отн. 20 мкПа, пределы допускаемой абсолютной погрешности воспроизведения уровня звукового давления 94 дБ на опорной частоте 1 кГц при опорных внешних условиях ± 0,2 дБ;

• - установка вибрационная поверочная 2 разряда по МИ 2070-90;

• - анализатор спектра Е4440А (рег. № 26411-04): диапазон рабочих частот от 3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ±1,040^-6, пределы допускаемой погрешности определения уровня ± 1,2 дБ;

• - калибратор универсальный Н4-7 (рег. № 22125-01) с преобразователем напряжение-ток Я9-44: воспроизведение силы постоянного тока от 0,1 нА до ± 30 А, пределы допускаемой основной погрешности воспроизведения постоянного тока ±0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на лицевую панель анализатора.

приведены в эксплуатационном документе.

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия

Приказ Росстандарта № 575 от 14.05.2015 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от Г10^-8 до 100 А в диапазоне частот от 1-10^-1 до Г10⁶ Гц

Приказ Росстандарта №1053 от 29.05.2018 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»

Приказ Росстандарта № 2537 от 30.11.2018 «Об утверждении Государственной поверочной схемы для Государственная поверочная схема для средств измерений звукового давления в воздушной среде и аудиометрических шкал»

Приказ Росстандарта № 2772 от 12.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения угла ускорения»

ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний

ГОСТ 17187-2010. Шумомеры. Часть 1. Технические требования

КБНМ.468214.008ТУ. Концентраторы-анализаторы низкочастотных сигналов многофункциональные СКМ-8. Технические условия

Общество с ограниченной ответственностью «Конструкторское бюро «ЭЛАКС» (ООО «КБ «ЭЛАКС»)

ИНН 3664091459

Адрес: 394031, г. Воронеж, ул. 20-летия Октября, д. 22, офис 7

Телефон/факс: 8 (4732) 34-27-90

Web-сайт: kb-elaks.ru

E-mail: elaks@kb-elaks.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: 8 (812) 251-76-01, факс: 8 (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
