ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры 3051SFC
Назначение средства измеренийРасходомеры 3051SFC предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Описание средства измеренийПринцип действия расходомеров 3051SFC основан на методе переменного перепада давления. Перепад давления, создаваемый за счет местного сужения потока с помощью диафрагмы пропорционален расходу измеряемой среды.
Расходомеры 3051SFC обеспечивают измерение создаваемого на диафрагме перепада давления. Расходомеры 3051SFC, при наличии соответствующих каналов и опций, могут вычислять скомпенсированный по давлению и/или температуре расход (с учетом измерения температуры и давления), а также вычислять расход и количество при заданных значениях давления и температуры измеряемой среды (некомпенсированный по давлению и температуре расход). Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных расходомера или вводятся в память расходомера вручную.
В состав расходомеров 3051SFC входят: диафрагма 405Р или стабилизирующая диафрагма 405С (далее - диафрагма 405С), преобразователь многопараметрический 3051SMV (номер Госреестра 66515-17) или преобразователь разности давления 3051S (номер Госреестра 66525-17). В состав расходомера может входит термопреобразователь сопротивления платиновый типа Ptl00 класса A или В по ГОСТ 6651-2009.
Диафрагмы 405P и 405C устанавливаются перпендикулярно направлению потока. Они представляют собой жесткую неразборную конструкцию, состоящую из диафрагменной пластины и камеры с угловыми отборами давления.
Диафрагма 405С имеет четыре круглых отверстия, расположенных симметрично относительно продольной оси трубопровода, через которые проходит измеряемая среда, создавая перепад давления на диафрагме. При этом длины прямолинейных участков могут составлять не менее двух диаметров трубопровода до и после места установки диафрагмы в зависимости от типа местного сопротивления.
Диафрагма 405Р имеет одно круглое отверстие в центре диафрагмы, через которое проходит измеряемая среда, создавая перепад давления на диафрагме.
Диафрагмы 405Р и 405С изготавливаются со значениями относительного диаметра сужающего отверстия диафрагмы в равными 0,4; 0,5; 0,6; 0,65.
Расходомеры 3051SFC имеют модификации Classic, Classic MV, Ultra и Ultra for Flow, различающиеся пределами погрешности измерений, динамическим диапазоном расхода.
Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4 - 20 мА либо цифровой сигнал с протоколами HART, Foundation Fieldbus или Wireless HART. Расходомеры 3051SFC могут быть оснащены встроенным индикатором жидкокристаллическим, на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.
Расходомеры 3051SFC изготавливаются с применением различных материалов, соприкасающихся с измеряемой средой, в том числе со средами, содержащими сероводород.
Преобразователи многопараметрические 3051SMV и преобразователи разности давления 3051S с диафрагмами имеют прямой (интегральный) монтаж или разнесенный монтаж (монтируются отдельно). Термопреобразователь сопротивления платиновый типа PtlOO может иметь встроенное (внутри диафрагмы 405) или выносное исполнение.
Преобразователи многопараметрические 3051SMV и преобразователи разности давления 3051S проводят измерения в диапазонах разности давлений 1, 2 и 3, в соответствии с описаниями типа на данные средства измерений.
Пломбирование расходомеров 3051SFC не предусмотрено.
Общий вид расходомеров 3051SFC представлен на рисунке 1.

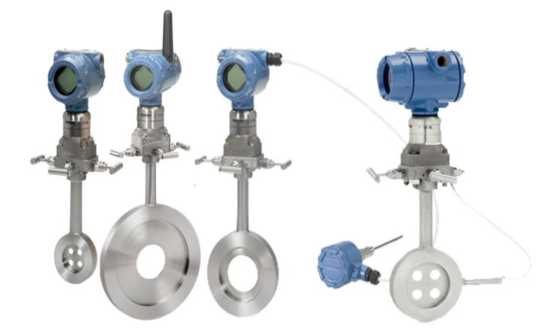

Рисунок 1 - Общий вид расходомеров 3051SFC
Программное обеспечениерасходомеров 3051SFC встроенное.
Функции программного обеспечения: вычисление массового расхода и объемного расходов, массы и объема, количества тепловой энергии, передача и отображение полученной информации. Уровень защиты программного обеспечения расходомеров 3051SFC «средний» в соответствии с Р 50.2.077-2014. Программное обеспечение расположено в преобразователе многопараметрическом 3051SMV и преобразователе разности давления 3051S.
Идентификационные данные программного обеспечения расходомеров 3051SFC приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров 3051SFC при использовании преобразователей разности давления 3051S
|
Идентификационные данные (признаки) |
Значение | ||||
|
ПО HART |
ПО Advanced Diagnostic II |
ПО Foundatio n Fieldbus |
ПО Wireless HART | ||
|
Идентификационное наименование ПО |
sm.dev.7.3. a9O |
hdpt_rel. a9O |
O3151- 3613- OOO3.a9O |
3051S_Fie ldbus_2.O O2_OO1_O O2.s2 |
3O51sw.a9O |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 12 |
не ниже 2O |
не ниже 2.1.2 |
не ниже 3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные программного обеспечения расходомеров 3051SFC при использовании преобразователей многопараметрических 3051SMV
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО HART |
ПО Wireless HART |
ПО Foundation Fieldbus | |
|
Идентификационное |
3051smv hart- |
3051swPDP WP |
03151-3519- |
|
наименование ПО |
prod-rev3.a90 |
DP REL 2 2.a90 |
2001.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.00.002 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений* - объемного расхода жидкости, м3/ч |
от 0,04 до 1500 |
|
- объемного расхода газа, м3/ч |
от 0,2 до 12500 |
|
- объемного расхода пара, м3/ч |
от 0,7 до 14500 |
|
Динамический диапазон измерений расхода: - расходомеров с исполнениями Ultra, Classic, Classic MV |
8:1 |
|
- расходомеров с исполнением Ultra for Flow |
14:1 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405С при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 1, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,6; 0,65),% - расходомеров с исполнением Classic |
±2,30 |
|
- расходомеров с исполнением Ultra |
±2,15 |
|
- расходомеров с исполнением Ultra for Flow |
±2,05 |
|
- расходомеров с исполнением Classic MV |
±2,35 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405С при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 2 или 3, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,6; 0,65), % - расходомеров с исполнением Classic |
±1,40 |
|
- расходомеров с исполнением Ultra |
±1,25 |
|
- расходомеров с исполнением Ultra for Flow |
±1,15 |
|
- расходомеров с исполнением Classic MV |
±1,45 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN50 до DN200 включительно, для диапазонов измерений преобразователей 1, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), % - расходомеров с исполнением Classic |
±2,70 |
|
- расходомеров с исполнением Ultra |
±2,25 |
|
- расходомеров с исполнением Ultra for Flow |
±2,20 |
|
- расходомеров с исполнением Classic MV |
±2,35 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN50 до DN200 включительно, для диапазонов измерений преобразователей 2 или 3, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), % - расходомеров с исполнением Classic |
±1,80 |
|
- расходомеров с исполнением Ultra |
±1,35 |
|
- расходомеров с исполнением Ultra for Flow |
±1,30 |
|
- расходомеров с исполнением Classic MV |
±1,45 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN15 до DN40 включительно и от DN250 включительно до DN300, диапазонов измерений преобразователей 1, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), % - расходомеров с исполнением Classic |
±3,20 |
|
- расходомеров с исполнением Ultra |
±2,75 |
|
- расходомеров с исполнением Ultra for Flow |
±2,70 |
|
- расходомеров с исполнением Classic MV |
±2,85 |
|
Пределы допускаемой основной относительной погрешности расходомеров с диафрагмами 405P при измерении объемного и массового расхода, массы и объема** (для расходомеров с номинальными диаметрами от DN15 до DN40 включительно и от DN250 включительно до DN300, для диапазонов измерений преобразователей 2 или 3, с значением относительного диаметра сужающего отверстия диафрагмы в равным 0,4; 0,5; 0,65), % - расходомеров с исполнением Classic |
±2,30 |
|
- расходомеров с исполнением Ultra |
±1,85 |
|
- расходомеров с исполнением Ultra for Flow |
±1,80 |
|
- расходомеров с исполнением Classic MV |
±1,95 |
|
* диапазон измерений массового расхода измеряемой среды определяется в зависимо- | |
|
сти от диапазона измерений объемного расхода и плотности измеряемой среды; | |
|
** приведены значения погрешностей, обусловленные основной погрешностью измере- | |
|
ний разности давлений и погрешностью определения коэффициента истечения. Допол- | |
|
нительные составляющие погрешности расхода, учитывающие рабочие условия, опре- | |
|
деляются по МИ 3416-2013. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр расходомера для монтажа расходомеров с диафрагмами 405С |
от DN 50 до DN 300 |
|
Номинальный диаметр расходомера для монтажа расходомеров с диафрагмами 405Р |
от DN 15 до DN 300 |
|
Измеряемая среда |
жидкость, газ, пар |
|
Температура измеряемой среды, °С, не более
|
от -40 до +232* от -40 до +204* от -100 до +454* |
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа, не более |
10 |
|
Параметры выходных сигналов:
|
от 4 до 20 HART, Foundation Fieldbus, Wireless HART |
|
Напряжение питания постоянного тока, В |
от 9 до 42,4 |
|
Потребляемая мощность, Вт, не более |
1,1 |
|
Условия эксплуатации:
|
(от -40* до +85) (от -60* до +85)** от 84 до 106,7 100 |
|
Габаритные размеры, мм, не более
|
500 270 850 |
|
Масса, кг |
от 3,0 до 30 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты |
Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X Ex tb IIIC T105°C T500 95°С Db X Ex ta IIIC T105°C T500 95°С Da X |
|
* при условии исключения замерзания измеряемой среды в приемной полости/фланцах преобразователя. ** специальное исполнение с применением преобразователя разности давления 3051S | |
наносится типографским способом на титульные листы паспорта-и на корпус расходомеров 3051SFC способом, принятым у изготовителя.
КомплектностьТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер |
3051SFC |
1 шт. |
|
Руководство по эксплуатации |
00809-0107-4810 |
1 экз. |
|
Методика поверки |
МП 0656-1-2017 |
1 экз. |
|
Методика измерений |
МИ 3416-2013 |
1 экз. |
|
Краткое руководство по установке |
00825-0107-4810 |
1 экз. |
|
Паспорт |
11.5336.000.00 ПС |
1 экз. |
|
Методика поверки преобразователей давления измерительных 3051S* |
МП 207.2-005-2016 |
1 экз. |
|
Методика поверки преобразователей многопараметрических 3051SMV* |
МП 207.2-009-2016 |
1 экз. |
|
* комплектуется соответствующая методика поверки в соответствии с типом используемого преобразователя | ||
осуществляется по документу МП 0656-1-2017 «Инструкция. ГСИ. Расходомеры 3051SFC. Методика поверки», утвержденному ФГУП «ВНИИР» 16.10.2017г.
Основные средства поверки: приведены в соответствующих разделах описаний типа средств измерений, входящих в состав расходомеров 3051SFC.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в МИ 3416-2013 «Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью диафрагм «Rosemount 1595», «Rosemount 1195», «Rosemount 405».
Нормативные и технические документы, устанавливающие требования к расходомерам 3051SFCПриказ Росстандарта от 07.02.2018 №256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.12.2018 №2825 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 4212-083-51453097-2016 Расходомеры 3051SFC. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: (351) 799-51-52, факс: (351) 799-55-90
Web-сайт: www.Metran.ru
E-mail: info.metran@emerson.com
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
