МИННСГЖРСТЖ) ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФВДЕРДЛЬНПЖ Аптнугтал

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстидарт)

21 марта 2016 г.                                                               298

----------- №______

Москва

О внесении изменений в описание типа на преобразователи расхода газа . ультразвуковые Daniel, мод. 3410,3411,3412,3420 и 3400,3414,3422

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Эмерсон» от 12 ноября 2015 г. № 6530/12112015 приказываю:

• 1. Внести изменения в описание типа на преобразователи расхода газа ультразвуковые Daniel, мод. 3410, 3411, 3412, 3420 и 3400, 3414, 3422, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61888-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Федерального агентства

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «21» марта 2016 г. № 298

Изменения в описание типа на преобразователи расхода газа ультразвуковые Daniel, моделей 3410,3411,3412,3420 и 3400,3414,3422

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи расхода газа ультразвуковые Daniel, моделей 3410, 3411, 3412, 3420 и 3400, 3414, 3422

Преобразователи расхода газа ультразвуковые Daniel (далее УЗПРГ) предназначены для измерений объемного расхода и объема различных неагрессивных и агрессивных газов, в т. ч. во взрывоопасных зонах.

Принцип действия УЗПРГ основан на измерении разности между временем распространения ультразвуковых (акустических) сигналов по потоку и против потока газа. Измеренная разность времени пропорциональна скорости потока газа, проходящего через поперечное сечение УЗПРГ, которая в свою очередь пропорциональна расходу газа.

Выпускаются следующие модели УЗПРГ Daniel:

• •  3410, 3411, 3412, 3420 - преобразователи расхода с одним или двумя акустическими путями с отражением ультразвуковых сигналов;

• •  3400, 3414, 3422 - преобразователи расхода хордового исполнения с четырьмя акустическими путями.

Модели 3410, 3420, 3400 и 3422 выпускаются с блоком электроники серии 3400 (Mark III electronics)

Модели 3411, 3412 и 3414 выпускаются с блоком электроники серии 3410 (Series 3410 electronics)

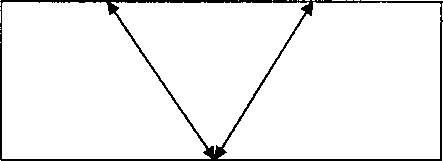

б) хордовая схема расположения

а) схема акустических путей акустических

с отражением ультразвуковых сигналов

Рисунок 1. Схемы акустических путей

Электроакустические преобразователи установлены в корпусе УЗПРГ в строго определенных местах, в зависимости от типоразмера УЗПРГ. Расположение преобразователей определяет длины акустических путей и углы между направлением распространения акустических сигналов и продольной осевой линией УЗПРГ.

На преобразователи с блока электроники поочерёдно поступают электрические импульсы, которые преобразуются в акустические колебания, распространяющиеся в проходящем сквозь УЗПРГ газе. Противоположный излучающему электроакустический преобразователь работает, как приёмник звуковых колебаний, и генерирует электрические импульсы, также поступающие в блок электроники.

В УЗПРГ используется взрывозащищенный блок электроники, который в стандартном исполнении жестко закреплен на корпусе УЗПРГ. При необходимости блок электроники может устанавливаться отдельно от корпуса УЗПРГ на расстоянии до 4,6 м.

УЗПРГ присоединяется к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после УЗПРГ должны соответствовать требованиям эксплуатационной документации производителя.

УЗПРГ может измерять расход газа как в прямом, так и в обратном направлениях.

Рисунок 2. - Общий вид УЗПРГ Daniel модели 3414, 3412, 3411

Рисунок 3. Общий вид УЗПРГ Daniel модели 3400, 3410, 3420, 3422

УЗПРГ Daniel выполнены на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления объёмного расхода проверяется напрямую при поверке (калибровке) УЗПРГ. Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1

Информация о версии программного обеспечения и контрольной сумме доступна для просмотра через ЖК дисплей при включении питания УЗПРГ (при наличии ЖК дисплея) или через меню сервисной программы Meterlink.

Рисунок 4а. Расположение микропереключателя «WRITE PROT» блока электроники серии 3410, запрещающего конфигурирование УЗПРГ.

Рисунок 46. Расположение микропереключателя «WRITE PROT» блока электроники серии 3400 (MARK III), запрещающего конфигурирование УЗПРГ.

Защита УЗПРГ Daniel от преднамеренного изменения программного обеспечения через внутренние интерфейсы (вскрытие прибора) обеспечивается пломбированием корпуса блока электроники и преобразователя расхода.

Схема и внешний вид пломбировки от несанкционированного доступа представлены на рисунках 5а и 56.

пломбирование крышки блока электроники серии 3410 А - крышка блока электроники В - проволока

пломбирование корпуса УЗПРГ с блоком электроники серии 3410

А - крышка блока электроники

В - проволока

С - винт безопасности

D - корпус УЗПРГ

Рисунок 5а. Схемы пломбирования блока электроники серии 3410

пломбирование корпуса УЗПРГ с блоком пломбирование крышки блока электроники электроники серии 3400 (MARK III)              серии 3400 (MARK III)

А.

8.

С.

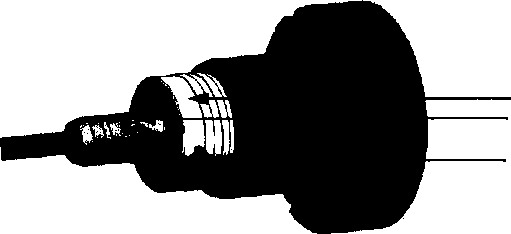

пломбирование электроакустического преобразователя.

А - гайка крепления

В - коннектор кабеля электроакустического преобразователя

С - проволока

Рисунок 56. Схемы пломбирования блока электроники серии 3400 (MARK III) и электроакустических преобразователей

Программного обеспечение имеет высокий уровень защиты согласно Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере гарантируют защиту конфигурационных данных и результатов измерений от несанкционированного изменения, удаления и иных преднамеренных или непреднамеренных действий.

Для начального конфигурирования УЗПРГ, обеспечения непрерывного анализа его работы по ключевым параметрам, а также для диагностики УЗПРГ используется интерфейсное программное обеспечение Daniel MeterLink. При включенной аппаратной защите интерфейсное программное обеспечение пользователя Daniel MeterLink не может оказывать влияния на конфигурацию и метрологические характеристики УЗПРГ.

Метрологические и технические характеристики УЗПРГ Daniel представлены в таблице 2.

Таблица 2

Таблица 3 - Диапазоны скоростей потока газа при измерении объемного расхода газа в рабочих условиях (м/с)

Знак утверждения типа

наносится на руководство по эксплуатации УЗПРГ типографским способом.

Комплект поставки УЗПРГ соответствует таблице 4

Таблица 4

осуществляется по документу МП 61888-15 «Инструкция. ГСИ. Преобразователи расхода газа ультразвуковые Daniel. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 апреля 2015 г.

Перечень основного поверочного оборудования:

• - поверочные установки с границами интервала относительной погрешности измерения объёмного расхода (объёма) (Р=0,95) ± 0,24%, ± 0,3% и диапазоном расходов соответствующим диапазону поверяемого УЗПРГ;

• - термометр сопротивления типа ТСП, диапазон измерений от минус 50 °C до 120 °C; пределы допускаемой относительной погрешности ±0,1 %;

• - манометр образцовый МО с верхним пределом измерений 25 МПа, класс точности 0,15 по ГОСТ 6521;

• - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000А, диапазон воспроизведения токового сигнала от 0,5 мА до 25 мА; пределы абсолютной погрешности в режиме воспроизведения токового сигнала ± 0,003 мА по ТУ 4381-031-13282997-00;

• - персональный компьютер с программным обеспечением MeterLink; (программное обеспечение MeterLink поставляется в комплекте с УЗПРГ)

• - азот технический 1-го сорта 99,6 об.% по ГОСТ 9293-74;

• - термометр ртутный, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C по ГОСТ 28498-90;

• - барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

• - психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °C по ТУ 25-11.1645.

• -  калькулятор скорости звука (входит в ПО MeterLink, свидетельство о метрологической аттестации ПО 156013-13)

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

МИ 3213-2009 ГСИ. Расход и объём газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода.

Нормативные и технические документы, устанавливающие требования к преобразователям расхода газа ультразвуковым Daniel, моделей 3410, 3411, 3412 и 3400, 3414,3422

Техническая документация фирмы.

ГОСТ Р 8.618-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»

«Daniel Measurement and Control, Inc.», 11100, Brittmoore Park Drive, Houston, TX 77041, CHIA;

«Emerson Process Management Ltd.», Logie Court Stirling University Innovation Park, Stirling, Scotland FK9 4NF, Великобритания;

«Daniel Industries Canada, Inc.», Suite 114-4215 72 Ave SE, Calgary, AB T2C 2G5, Канада.

ООО «Эмерсон»

Адрес: 115054, г.Москва, ул. Дубининская, д.53, стр.5

Тел. +7 (495) 995-95-59, факс +7 (495) 424-88-50

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС") Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефакс: (495)437-37-29 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
