МИНИСПРСПО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ •ВДЕРЛПИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 марта 2016 г.

ПРИКАЗ

Москва

369

№______

О внесении изменений в описание типа на адаптеры измерительные АДС97

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением АО «НПФ «ЛОГИКА» от 27 января 2016 г. № 530-ТД приказываю:

  • 1. Внести изменения в описание типа на адаптеры измерительные АДС97, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 38646-08, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    Федерального агентства

    Приказ Росстандарта №369 от 30.03.2016, https://oei-analitika.ru

    С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» марта 2016 г. № 369

Изменения в описание типа на адаптеры измерительные АДС97

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Адаптеры измерительные АДС97

Назначение средства измерений

Адаптеры измерительные АДС97 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам контролируемой среды (жидкость, газ, газоконденсатная смесь и пр.).

Описание средства измерений

Принцип работы адаптеров заключается в преобразовании входных электрических сигналов, поступающих от датчиков параметров контролируемой среды (расход, давление, температура и др.), в цифровой код. Результаты измерений передаются на внешние устройства по интерфейсу RS485 и выводятся на встроенный дисплей.

В качестве датчиков параметров совместно с адаптерами применяются:

  • - преобразователи с выходным сигналом тока 0 - 5, 0 - 20, 4 - 20 мА;

  • - преобразователи с частотным и импульсным выходным сигналом частотой до 5 кГц;

  • - преобразователи температуры с характеристиками PtlOO, Pt50, 100П, 50П, 100М, 50М.

К адаптерам могут быть подключены четыре датчика с выходным сигналом силы тока, четыре с частотным или импульсным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 4I+4F+4R.

Внешний вид адаптеров и схема пломбирования приведены на рисунке 1.

Приказ Росстандарта №369 от 30.03.2016, https://oei-analitika.ru
Приказ Росстандарта №369 от 30.03.2016, https://oei-analitika.ru

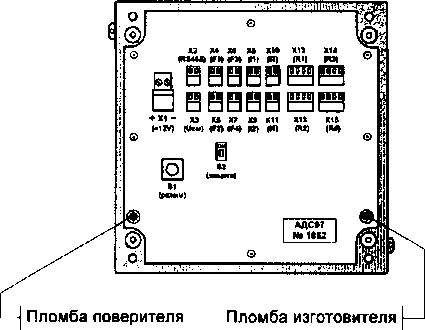

Рисунок 1 - Общий вид и монтажная панель

Программное обеспечение (ПО) адаптеров встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по

Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

04

Цифровой идентификатор ПО

F1EF

Метрологические и технические характеристики

Диапазоны измерений:

  • - от 0 до 20 мА - сила тока;

  • - от 0 до 5000 Гц - частота;

  • - от 39 до 235 Ом - сопротивление.

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения сигналов 0 - 20 и 4 - 20 мА...........................................± 0,05 %;

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерения сигналов 0-5 мА.............................................................± 0,1 %;

Пределы допускаемой относительной погрешности измерения

сигналов частоты..........................................................................................................± 0,05 %;

Пределы допускаемой абсолютной погрешности измерения

сигналов сопротивления.............................................................................................± 0,03 Ом.

Габаритные размеры: 160x187x60 мм.

Масса: 1 кг.

Электропитание: (12 ± 3) В постоянного тока.

Потребляемый ток при номинальном напряжении: не более 90 мА.

Условия эксплуатации:

  • - температура окружающего воздуха: от минус 10 до плюс 50 °C;

  • - относительная влажность: не более 95 % при 35 °C и более низких температурах;

  • - атмосферное давление: от 84 до 106,7 кПа;

  • - синусоидальная вибрация: амплитуда до 0,35 мм, частота от 10 до 55 Гц.

Средняя наработка на отказ: 85000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на лицевую панель адаптера методом трафаретной печати и на первую страницу эксплуатационных документов типографским способом.

Комплектность средства измерений

Адаптер измерительный АДС97...................................................1 шт.

Руководство по эксплуатации (РАЖГ.421412.061 РЭ).............1 шт.

Методика поверки (РАЖГ.421412.061 ПМ2).............................1 шт.

Паспорт (РАЖГ.421412.061 ПС)...............................................1 шт.

Штекер МС 1,5/2—ST—3,81................ 10 шт.

Штекер МС 1,5/4-ST-3,81........ .          4 шт.

Штекер MSTB 2,5/3-ST.................................................................1 шт.

Заглушка кабельного ввода...........................................................4 шт.

Поверка

осуществляется по документу РАЖГ.421412.061 ПМ2 "Адаптеры измерительные АДС97. Методика поверки", утвержденному ФГУП "ВНИИМС" 27.08.2008 г.

Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов тока ± 0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 %).

Знак поверки наносится на свидетельство о поверке или паспорт адаптера.

Сведения о методиках (методах) измерений

Методы измерений приведены в РАЖГ.421412.061 РЭ "Адаптеры измерительные АДС97. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к адаптерам измерительным АДС97

1. ТУ 4217-063-23041473-2008 "Адаптеры измерительные АДС97. Технические условия".

Изготовитель

АО НПФ ЛОГИКА, 190020, г. Санкт-Петербург, наб. Обводного канала, 150.

ИНН 7809002893; тел./факс: (812) 2522940,4452745; office@logika.spb.ru; www.logika.spb.ru.

Испытательный центр

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы (ФГУП "ВНИИМС").

Адрес: 119361, г. Москва, ул. Озёрная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

office@vniims.ru; www.vniims.ru.

Аттестат аккредитации в области обеспечения единства измерений № 30004-13. Выдан ФГУП "ВНИИМС" 26 июля 2013 г. Срок действия сертификата до 26 июля 2018 г.
