МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на комплексы аналитические вольтамперометрические СТА

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №  53732), и в связи с обращением ООО «ИТМ»

от 19 мая 2020 г. № 04/20, приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на комплексы аналитические вольтамперометрические СТА на последующие 5 лет.

• 2. Внести изменения в описание типа на комплексы аналитические вольтамперометрические СТА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 17933-16. изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. Установить методику поверки по документу ИТММ 2.848.001 РЭ «Комплекс аналитический вольтамперометрический СТА. Руководство по эксплуатации» (раздел 4 «Методика поверки с изменением №1), и распространить действие документа на комплексы аналитические

вольтамперометрические СТА, находящиеся в эксплуатации.

> внесение сведений & ед] [нства измерений, зляю за собой.

Сертификат: 00Е1036E1B07E0FB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

г.                                       Действителен: с 06.11.2019 до 06.11.2020

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1654

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аналитические вольтамперометрические СТА

Комплексы аналитические вольтамперометрические СТА (далее - комплексы) предназначены для измерений массовой концентрации электрохимически активных ионов цинка, свинца, меди, кадмия и веществ в питьевых, природных, сточных водах, напитках, водных растворах различных объектов (почв, пищевых продуктов, продовольственного сырья, биологических объектов, парфюмерно-косметических изделий) методом инверсионной вольтамперометрии.

Принцип действия комплексов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки с анализируемым раствором под воздействием приложенного к электродам потенциала, при этом сила электрического тока, используемая в качестве аналитического сигнала, пропорциональна концентрации определяемого иона или вещества в растворе, а значение потенциала характеризует природу данного иона или вещества.

Комплексы представляют собой автоматизированные приборы настольного исполнения. Комплексы состоят из размещенных в едином или разных корпусах электронного и измерительного блоков с одним или тремя измерительными каналами (электрохимическими ячейками). Управление комплексами и обработка результатов измерений осуществляется с использованием автономного программного обеспечения «Анализатор СТА», установленного на персональном компьютере. Информационный обмен осуществляется через USB-порт.

Комплексы выпускаются в следующих модификациях:

• - СТА-М: исполнение в едином блоке, три электрохимические ячейки, встроенный источник ультрафиолетового излучения;

• - СТА-1: исполнение в двух блоках, одна электрохимическая ячейка;

• - СТА-1-УФ: исполнение в двух блоках, одна электрохимическая ячейка, встроенный источник ультрафиолетового излучения;

• - СТА-3: исполнение в двух блоках, три электрохимические ячейки;

• - СТА-3-УФ: исполнение в двух блоках, три электрохимические ячейки, встроенный источник ультрафиолетового излучения.

Общий вид комплексов представлен на рисунках 1 и 2.

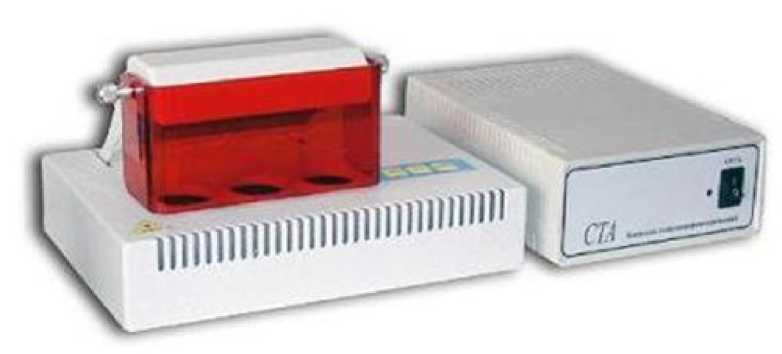

Рисунок 1 - Общий вид комплекса модификации СТА-3-УФ

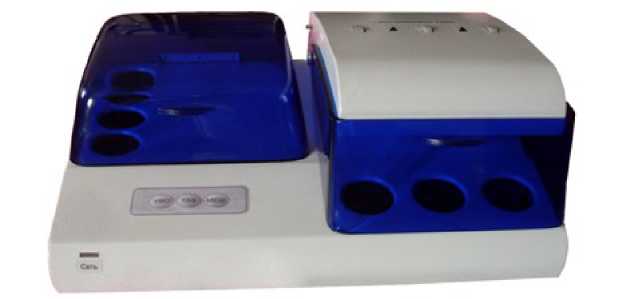

Рисунок 2 - Общий вид комплекса модификации СТА-М

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4. Защита от внесения несанкционированных изменений в конструкцию комплексов обеспечивается при помощи наклейки предприятия-изготовителя, наносимой на винты комплексов.

Измерительный блок (вид сзади)

Электронный блок (вид снизу)

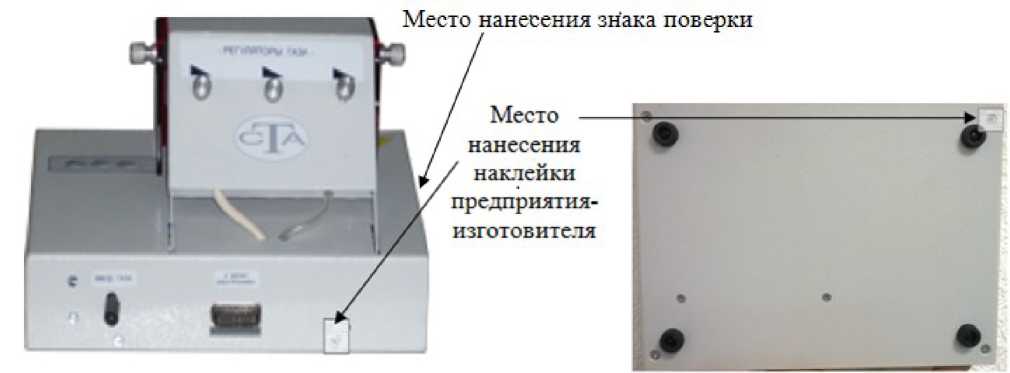

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов модификации СТА-3-УФ

Место нанесения знака поверки

Место нанесения наклейки предприятия-изготовителя

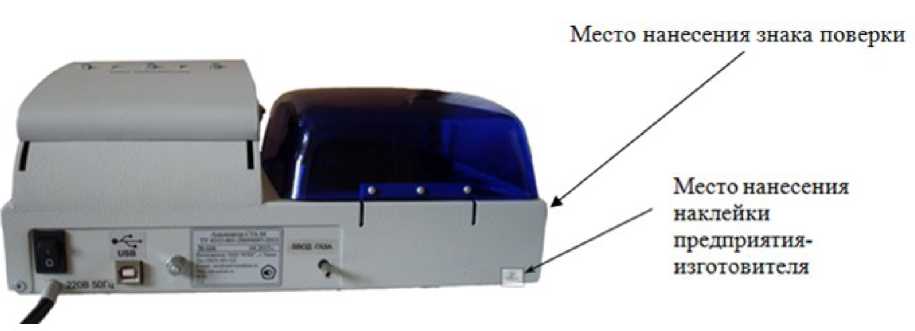

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов модификации СТА-М

Программное обеспечение (ПО) комплексов состоит из встроенного и автономного.

Встроенное ПО комплексов обеспечивает измерение силы электрического тока и преобразование в цифровой код, информационный обмен с автономным ПО «Анализатор СТА» и управление работой исполнительных устройств (включение/выключение вибрации электродов, источника ультрафиолетового излучения, подачи инертного газа) со встроенной клавиатуры комплексов.

Автономное ПО «Анализатор СТА» выполняет выделение и измерение величины аналитического сигнала, вычисление массовой концентрации определяемых ионов и веществ, управление работой комплексов, отображение текущих результатов измерений и архивирование результатов измерений.

Всё ПО комплексов является метрологически значимым. Идентификация автономного ПО выполняется по команде пользователя ПО «Анализатор СТА». Идентификационные данные ПО комплексов приведены в таблице 1. Уровень защиты ПО комплексов «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики комплексов нормированы с учетом влияния ПО.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на заднюю панель корпуса (единого или электронного блока) комплексов методом наклейки и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

осуществляется по документу ИТММ 2.848.001 РЭ «Комплекс аналитический вольтамперометрический СТА. Руководство по эксплуатации» (раздел 4 «Методика поверки» с изменением № 1), утвержденному ФБУ «Томский ЦСМ» 18.05.2020 г.

Основные средства поверки:

- ГСО 7874-2000 стандартный образец состава раствора ионов кадмия: аттестованное значение массовая концентрация ионов кадмия в интервале от 0,95 до 1,05 г/дм³, границы допускаемых значений относительной погрешности аттестованного значения (при доверительной вероятности 0,95) ±1,0 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносят на свидетельство о поверке и на корпус комплекса (рисунок 3 и 4).

приведены в документах:

ГОСТ 33824-2016 Продукты пищевые и продовольственное сырье. Инверсионновольтамперометрический метод определения содержания токсичных элементов (кадмия, свинца, меди и цинка)

ГОСТ Р 51823-2001 Алкогольная продукция и сырье для ее производства. Метод инверсионно-вольтамперометрического определения содержания кадмия, свинца, цинка, меди, мышьяка, ртути, железа и общего диоксида серы

ГОСТ Р 52315-2005 Напитки безалкогольные. Вода минеральная и питьевая. Инверсионно-вольтамперометрический метод определения массовой концентрации селена

ГОСТ Р 52690-2006 Продукты пищевые. Вольтамперометрический метод определения массовой концентрации витамина С

Методики (методы) измерений, аттестованные в соответствии с ГОСТ Р 8.563-2009 (МУК 4.1.1500-03, МУК 4.1.1501-03, МУК 4.1.1502-03, МУК 4.1.1503-03, МУК 4.1.1504-03, МУК 4.1.1505-03, МУК 4.1.1506-03, МУК 4.1.1507-03, МУК 4.1.1508-03, МУК 4.1.1509-03, МУК 4.1.1510-03, МУК 4.1.1511-03, МУК 4.1.1512-03, МУК 4.1.1513-03, МУК 4.1.1514-03, МУК 4.1.1515-03, МУК 4.1.1516-03 и т.д.)

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия

ТУ 4215-001-20694097-2012 Комплекс аналитический вольтамперометрический СТА. Технические условия

Общество с ограниченной ответственностью «ИТМ» (ООО «ИТМ»)

ИНН 7021050566

Адрес: Россия, 634055, г. Томск, пр. Академический, д. 2/1, строение 2, помещение 1

Телефон: (3822) 49-01-12, 49-11-32, факс: (3822) 49-01-12

Web-сайт: itm.tomsk.ru

E-mail: itm@mail.tomsknet.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: Россия, 634012, г. Томск, ул. Косарева, д.17а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76

Web-сайт: tomskcsm.ru

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
