Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» сентября 2020 г. № 1583

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители прочности бетона ПОС-МГ4

Измерители прочности бетона ПОС-МГ4 (далее по тексту - измерители) предназначены для измерений силы в процессе нагружения.

Принцип действия измерителей основан на преобразовании силы, приложенной к испытываемому образцу, тензометрическим преобразователем в электрический сигнал, изменяющийся пропорционально приложенной силе. Электрический сигнал регистрируется электронным блоком, где он обрабатывается, и результаты измерений в единицах силы отображаются на дисплее, передаются в память измерителя и на персональный компьютер через USB-порт.

Измерители состоят из электронного блока и силовозбудителя, в зависимости от метода испытаний силовозбудитель устанавливается в опорную плиту с двумя или тремя опорами, либо в раму. Силововозбудитель состоит из рабочего цилиндра, датчика силы и поршневого насоса. Электронный блок может встраиваться в силовозбудитель, либо соединяется с ним посредством радиоканала или кабеля с разъемом. На лицевой панели электронного блока расположены ЖК - дисплей и органы управления. Питание измерителя осуществляется от элементов питания либо от аккумулятора.

Измерители выпускаются шести модификаций, обозначение модификаций имеет следующую структуру: ПОС-ХМГ4.В^, где

ПОС-МГ4 - обозначение типа

Х - наибольший предел измерений;

В - вариант исполнения;

Z - исполнение электронного блока.

Измерители, предназначенные для испытаний бетона методом отрыва со скалыванием и вырыва анкерных устройств, выпускаются в четырех вариантах исполнения:

О - силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса;

ОД - силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса, комплектуется датчиком перемещения, измеряющим хода штока рабочего цилиндра;

П - силовозбудитель с параллельным расположением рабочего цилиндра и поршневого насоса,;

У - исполнение с усиленными опорной плитой и силовозбудителем.

Вариант исполнения СКОЛ - предназначен для испытаний бетона методом скалывания ребра и методом отрыва со скалыванием, комплектуется рамой и опорной плитой.

Вариант исполнения ПБ - предназначен для испытаний прочности ячеистого бетона методом вырыва спирального анкера.

Исполнения электронного блока:

• 1 - электронный блок встроен в силовозбудитель;

• 2 - электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;

• 3 - электронный блок соединяется с силовозбудителем посредством радиоканала.

Общий вид измерителей представлен на рисунках 1-5.

Схема пломбировки от несанкционированного доступа представлена на рисунке 6.

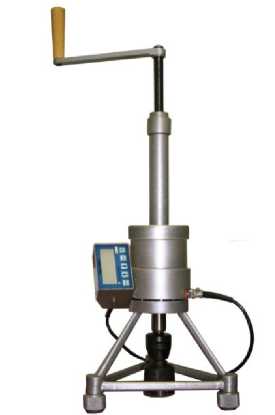

Рисунок 1 - Общий вид измерителей мод. ПОС-60МГ4.О и ПОС-60МГ4.ОД

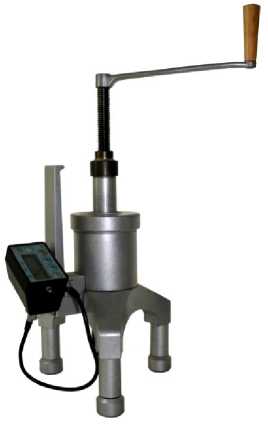

Рисунок 2 - Общий вид измерителей мод. ПОС-60МГ4.П

Рисунок 3 - Общий вид измерителей мод. ПОС-100МГ4.У

Рисунок 4 - Общий вид измерителей

мод. ПОС-60МГ4.СКОЛ

Рисунок 5 - Общий вид измерителей

мод. ПОС-2МГ4.ПБ

Место пломбирования

Электронный блок исполнения 2 и 3

Электронный блок исполнения 1

Рисунок 6 - Схема пломбировки от несанкционированного доступа

Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Максимальные габаритные размеры и масса

наносится типографским способом на титульный лист руководства по эксплуатации в центре листа, и фотохимическим способом на табличку, закрепленную на силовозбудителе измерителя.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 26.51.62.120-007-2019 «Измерители прочности бетона

ПОС-МГ4. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 08.10.2019. Основные средства поверки:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) СИ.

приведены в эксплуатационных документах

ТУ 26.51.62.120-007-12585810-2019 «Измеритель прочности бетона ПОС-МГ4. Технические условия»

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»)

ИНН 7447005971

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г Телефон (факс) (351) 277-8-555

Web-сайт: www.stroypribor.com;

E-mail: info@stroypribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»);

Адрес: 454020, г. Челябинск, ул. Энгельса, д.101

Телефон (факс) 8(351) 232-04-01

E-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.
