Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У (далее-приборы) предназначены для измерения избыточного и вакуумметрического давления агрессивных, некристаллизующихся жидклстей, газа и пара, в т.ч. кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, хладонов марок 12, 13, 22, 134а, 142, 404а и 502.

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Приборы изготавливаются в металлическом (алюминий, сталь) корпусе или корпусе из полистирола.

Приборы имеют следующие модификации МП2-У, МП3-У, МП3-Ум, МП3А-У, МП4-У, МП4-Ум, МП4А-У, ВП2-У, ВП3-У, ВП4-У, МВП2-У, МВП3-У, МВП3-Ум, МВП3А-У, МВП4-У, МВП4-Ум, МВП4А-У.

Таблица 1

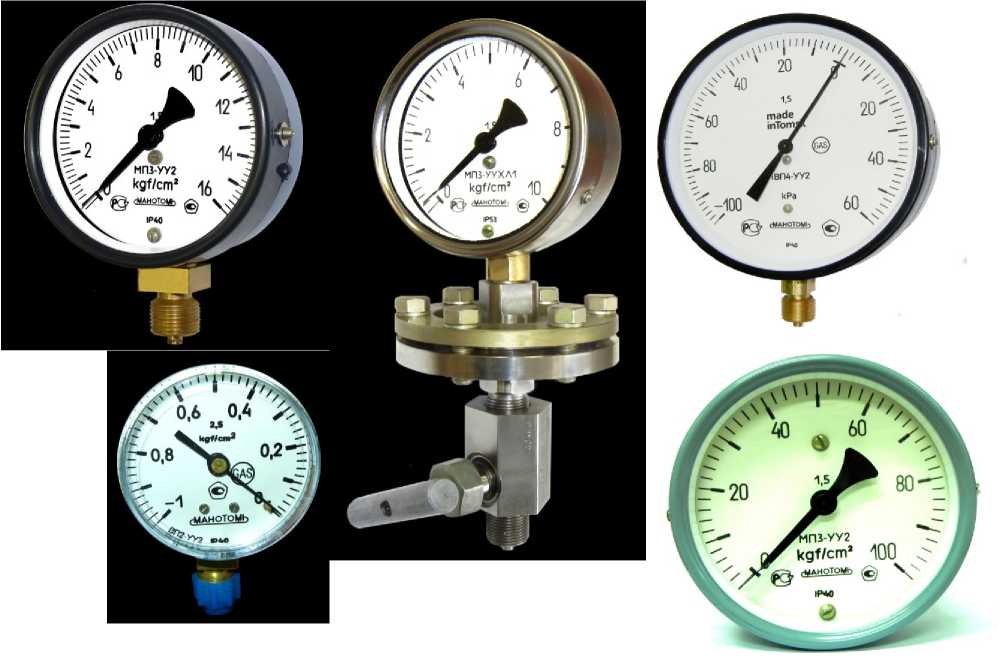

Фотографии общего вида приборов приведены на рисунке 1.

Рисунок 1 — Фотографии общего вида приборов

Диапазоны показаний приборов и измеряемая среда приведены в таблице 2.

Таблица 2

Диапазон измерений избыточного давления - от 0 до 75 % диапазона показаний.

Диапазон измерений вакуумметрического давления равен диапазону показаний.

Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний, соответствует указанным в таблице 3.

Таблица 3

Изменение показаний от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не превышает значения, определяемого по формуле:

A=±Kt At,

где   Kt   -     температурный коэффициент не более 0,06 %/°С — для приборов класса

точности 1; 1,5 и не более 0,1 %/°С — для приборов класса точности 2,5;

At    -     абсолютное значение разности температур, определяемое по формуле

At=|t2-t1|

где t2    -     действительное значение температуры от минус 50 до плюс 60 °С (для

приборов в металлическом корпусе исполнения У2 и Т2); от минус 70 до плюс 50 °С (для приборов в металлическом корпусе исполнения УХЛ1); от минус 30 до плюс 60 °С (для приборов в корпусе из полистирола);

t1    - любое действительное значение температуры окружающего воздуха

(23±2) °С (для приборов класса точности 1) или (23±5) °С (для приборов класса точности 1,5; 2,5).

Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности показаний.

Манометры для измерения давления аммиака с верхними значениями диапазона показаний 600 кПа; 1,0; 1,6; 2,5; 4,0 МПа и мановакуумметры с верхними значениями диапазона показаний избыточного давления 500 кПа; 0,9; 1,5; и 2,4 МПа (по требованию потребителя), и приборы для измерения давления хладонов марок 12, 13, 22, 134а, 142, 404а и 502 имеют дополнительную температурную шкалу.

Средняя наработка на отказ, ч, не менее 100 000

Полный средний срок службы приборов, лет, не менее 10

Масса, кг от 0,15 до 1,2 (в зависимости от модификации)

Знак утверждения типа наносится на циферблат прибора методом офсетной печати и на эксплуатационную документацию — типографским способом.

Комплектность средства измерений

Таблица 4 -Комплектность

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600, МП-2500 кл.точн. 0,05. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к манометрам избыточного давления, вакуумметрам и мановакуумметрам показывающим МП-У, ВП-У, МВП-У

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»

ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

ТУ 25-02.180335-84 «Манометры избыточного давления, вакуумметры и мановакуумметры показываюшие МП-У, ВП-У, МВП-У. Технические условия»
