Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» августа 2020 г. № 1387

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СПУ-3М-100

Установки поверочные СПУ-3М-100 предназначены для воспроизведения заданного объема и объемного расхода газа, а также для вычислений объема и объемного расхода газа при стандартных условиях.

Принцип действия установок поверочных СПУ-3М-100 основан на зависимости частоты колебаний струи в струйном генераторе преобразователя расхода от расхода проходящей поверочной среды.

Колебания струи преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через установку поверочную СПУ-3М-100. Импульсный сигнал преобразуется в аналого-цифровом преобразователе (АЦП) в величину объема газа и регистрируется с нарастающим итогом.

Установки поверочные СПУ-3М-100 могут применяться для поверки и калибровки расходомеров и счетчиков газа в метрологических службах предприятий и организаций в качестве эталонного средства измерений в условиях стационарных и передвижных поверочных лабораторий и в рабочих условиях эксплуатации СИ.

Поверка счетчиков (расходомеров) газа основана на сравнении результатов одновременных измерений объема (объемного расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой поверочной СПУ-3М-100, включенной последовательно в измерительную магистраль.

Приведение объема газа (при работе на газе) к стандартным условиям основано на измерении значения объема газа при рабочих условиях, измерении давления и температуры газа встроенными чувствительными элементами, и вычислении объема газа при стандартных условиях с учетом условно-постоянных параметров свойств газа: плотности газа при стандартных условиях, содержания примесей N2 и CO2. Определение коэффициента сжимаемости газа производится по ГОСТ 30319.2 (GERG91mod и NX19mod). Давление газа и коэффициент сжимаемости могут быть приняты за условно-постоянные параметры и вводиться в установку как фиксированные значения физических величин.

Установки поверочные СПУ-3М-100 имеют в своем составе:

- преобразователь расхода (далее ПР);

- чувствительный элемент для измерения давления;

- чувствительный элемент для измерения температуры;

- вычислитель расхода (далее ВР) с показывающим устройством, отображающим информацию о результатах измерений объема (объемного расхода), температуры и давления поверочной среды, и осуществляющий архивирование в энергонезависимой памяти, а также передачу архивной информации и параметров настройки на принтер (при его наличии);

- аккумуляторную батарею;

- зарядное устройство.

В архив записываются и могут быть распечатаны:

- тип, заводской номер установки;

- протокол поверки (с индивидуальным номером для каждого поверяемого счетчика (расходомера) газа, с указанием даты и времени проведения поверки);

- значения объема, температуры, давления поверочной среды;

- значения погрешности полученной при поверке счетчика (расходомера) газа.

В зависимости от минимального воспроизводимого расхода установки поверочные СПУ-3М-100 выпускаются в трех модификациях:

• -  СПУ-3М-100-1  - диапазон воспроизводимых поверочных расходов от 0,1

до 100 м^{1 2 3}/ч;

• - СПУ-3М-100-4 - диапазон воспроизводимых поверочных расходов от 0,04 до 100 м³/ч;

• - СПУ-3М-100-25 - диапазон воспроизводимых поверочных расходов от 0,025 до 100 м³/ч.

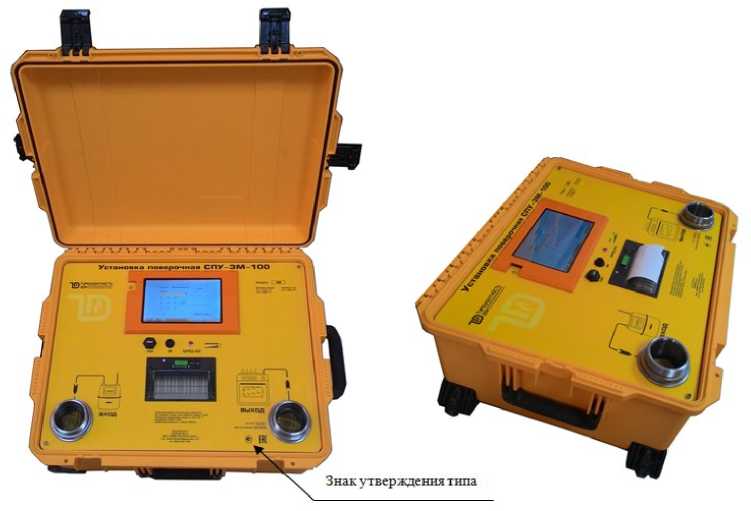

Рисунок 1- Общий вид установок поверочных СПУ-3М-100

Пломбирование установок поверочных СПУ-3М-100 и обозначение мест для нанесения поверительных клейм в целях предотвращения несанкционированной настройки и вмешательства осуществляется в соответствии со схемой на рисунке 2.

0 © О =п

га

Программное обеспечение (ПО) установок поверочных СПУ-3М-100 используется для измерения объемного расхода и объема газа в рабочих условиях, вычисления объемного расхода и объема газа при стандартных условиях, передачи результатов измерений, настройки, самодиагностики установок и архивирования измеренных данных. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. При настройке и калибровке на заводе-изготовителе устанавливается ПО, которое защищено от несанкционированного доступа паролем, а также механическим опломбированием. Интерфейсы для изменения/модификации кода и параметров метрологически значимых модулей отсутствуют.

Основные метрологические и технические характеристики установок поверочных СПУ-3М-100 приведены в таблице 2.

Таблица 2

наносится на лицевую панель установки методом аппликации и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплект поставки установок приведен в таблице 3.

Таблица 3

осуществляется по документу МП 0311-2-2015 «Инструкция. ГСИ. Установки поверочные СПУ-3М-100. Методика поверки», утвержденному ФГУП «ВНИИР» 09 сентября 2015 г.

Основные средства поверки:

- государственный первичный эталон единиц объёмного и массового расходов газа ГЭТ 118 - 2013, диапазон от3^.10^-3 до 1,6^.10⁴ м³/ч; СКО 3,5^.10^-4, НСП 4^.10^-4;

- частотомер электронный Ф 5041, диапазон от 0,1 Гц до 200 МГц, пределы относительной погрешности ± 3А0^-7;

• - калибратор давления портативный Метран-517, диапазон от минус 100 кПа до 60 МПа, пределы относительной погрешности от ± 0,02 % до ± 0,1 %;

• - термостат жидкостный «ТЕРМОТЕСТ-100», диапазон от минус 30 до плюс 100 °С, нестабильность поддержания температуры в течение 1 часа ± 0,01 °С;

• - эталонный термометр ЭТС-100, диапазон от минус 196 °С до 0 °С, 3 разряд;

• - эталонный термометр ЭТС-100, диапазон от 0 °С до плюс 660 °С, 3 разряд;

• - термометр СП-95, диапазон от 10 °С до 35 °С, пределы абсолютной погрешности ± 0,2 °С

Методы измерений содержится в документе ТУАС.407369.002 РЭ «Установка поверочная СПУ-3М-100. Руководство по эксплуатации».

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ТУ 4381-023-70670506-2015 «Установка поверочная СПУ-3М-100. Технические условия»

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Юридический адрес: 344064, Ростовская область, г. Ростов-на-Дону, ул. Таганрогская, д. 117, офис 312

Адрес: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ро-стов-Новошахтинск, стр. № 6/8

Тел./факс: (863) 203-77-80, (863) 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Тел.: (843) 272-70-62, факс: 272-00-32

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

¹

- место для поверительного клейма (способом давления на специальную мастику).

²

- место для пломбы предприятия - изготовителя (способом давления на специальную мастику).

³

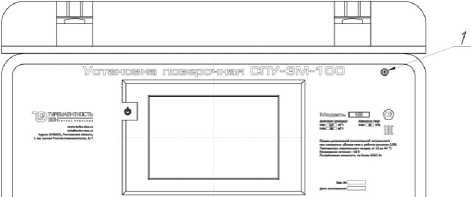

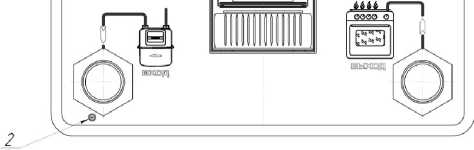

Рисунок 2 - Схема пломбирования установок поверочных СПУ-3М-100
