МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 апреля 2020 г.                                                     798

_____ №______

Москва

О внесении изменений в описание типа на установки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в газах СГГ-102

' Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением Госкорпорации «Росатом» от 20 марта 2020 г. № 1-8.16/12764,

приказываю:

• 1. Внести изменения в описание типа на установки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в газах СГГ-102, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 70330-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  3. Контроль за исполНёИИём н&ётоящег^д приказа оставлю за собой.

  ¹                             Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителе

Сертификат; 00Е1036Е1B07E0FB80EA118900BC86D090 Комувыдан: Го лубе в Сергей Сергее ви ч

Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2020 г. № 798

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в газах СГГ-102

Установки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в газах СГГ-102 (далее - установки СГГ-102) предназначены для измерений объёмной активности гамма-излучающих радионуклидов в газах.

Принцип действия установок СГГ-102 основан на преобразовании энергии гамма-квантов в чувствительном объеме полупроводникового детектора в электрические импульсы напряжения с амплитудой, пропорциональной энергии гамма-квантов, с последующей их регистрацией и обработкой многоканальным амплитудным анализатором спектра и дальнейшей передачей информации в устройство накопления и обработки данных.

Измерение объёмной активности гамма-излучающих радионуклидов осуществляется в двух геометриях: камера измерительная 1 (далее -  КИ1),

представляющая собой сосуд Маринелли объёмом 30 л, изготовленный из нержавеющей стали, и камера измерительная 2 (далее - КИ2), представляющая собой трубку из нержавеющей стали объёмом 27 мл.

Установки СГГ-102 состоят из шкафа измерительного (далее - ШИ) и шкафа управления измерениями (далее - ШУИ).

Оборудование ШИ обеспечивает отбор газовых проб, их подачу в измерительные камеры, проведение измерений проб и обеспечивает вывод и ввод информации через сенсорный дисплей на дверце шкафа.

Измерение объёмной активности газовых проб проводится в ШИ при помощи блока детектирования с полупроводниковым детектором на основе кристалла из особо чистого германия GEM30-70-ICS-LL178-PL-S (производство компании ORTEC) с интегрированной системой охлаждения или блока детектирования GC 3018 (производства компании CANBERRA) с интегрированной системой охлаждения .

Обработка сигналов детектора производится при помощи многоканального анализатора спектра DSPEC-50 (производство компании ORTEC) или многоканального амплитудного анализатора Lynx (производство компании CANBERRA).

Оборудование ШУИ обеспечивает управление установкой СГГ-102, накопление массива данных и связь установки СГГ-102 с внешними вычислительными сетями и устройствами.

Установки СГГ-102 выпускаются в следующих модификациях: установки СГГ-102 (с аппаратурой компнии ORTEC) и установки СГГ-102 (с аппаратурой компании CANBERRA), которые отличаются применением оборудования компании ORTEC или оборудования компании CANBERRA

Общий вид установок СГГ-102 представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

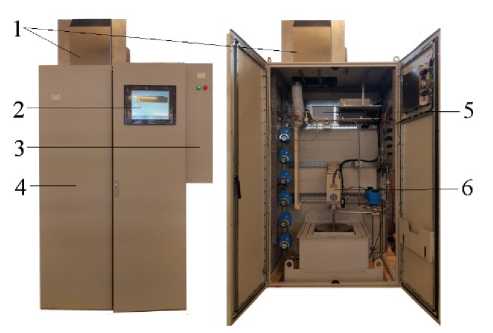

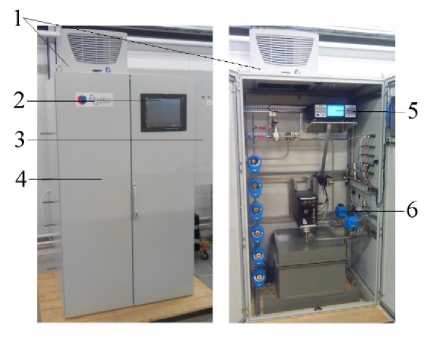

установки СГГ-102

(с аппаратурой компнии ORTEC)

установки СГГ-102

(с аппаратурой компании CANBERRA) 1 - агрегат холодильный потолочный, 2 - монитор, 3 - шкаф управления измерениями,

4 - шкаф измерительный, 5 - многоканальный амплитудный анализатор 6 - блок детектирования

Рисунок 1 - Общий вид установок СГГ-102

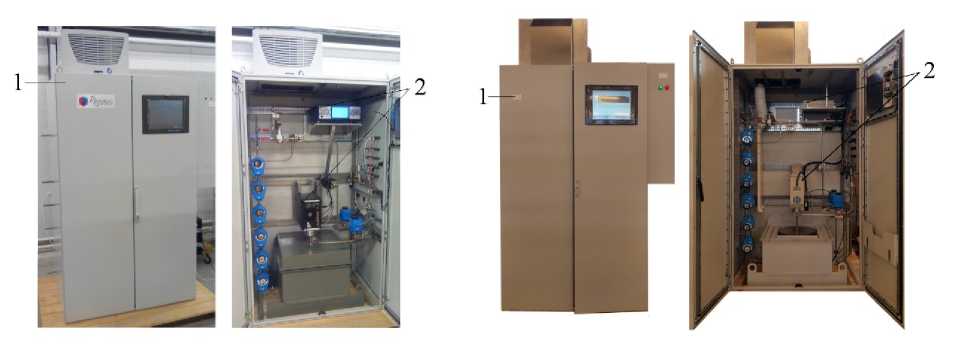

установки СГГ-102

(с аппаратурой компнии ORTEC)

установки СГГ-102

(с аппаратурой компании CANBERRA)

1 - место нанесения знака поверки и знака утверждения типа, 2 - места пломбировок от несанкционированного доступа.,

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Установки СГГ-102 работают под управлением программного обеспечения «Встроенное ПО СГГ-102» (далее - ПО).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на эксплуатационную документацию в верхней левой части титульного листа печатным способом, а также в виде наклейки на корпус установки СГГ-102 методом компьютерной графики на лазерном принтере с последующим ламинированием.

Таблица 4 - Комплектность

Лист № 5 Всего листов 6 Поверка осуществляется по документу ВШКФ.414743.005 МП «Установки спектрометрические для измерения объёмной активности гамма-излучающих радионуклидов в газах СГГ-102. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 01.06.2017.

Основные средства поверки:

• - источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44591-10 ;

• -  радиометр газов РГБ-07, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 10595-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок СГГ-102 с требуемой точностью.

Знак поверки наносится на на свидетельство о поверке в виде наклейки или оттиска поверительного клейма, а также на установку СГГ-102 в виде наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам спектрометрическим для измерений объёмной активности гамма-излучающих радионуклидов в газах СГГ-102

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

НП-001-15 Общие положения обеспечения безопасности атомных станций ВШКФ.414743.005 ТУ Установка спектрометрическая для измерений объёмной активности гамма-излучающих радионуклидов в газах СГГ-102. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)

ИНН 4025049439

Адрес: 249035, Калужская обл., г. Обнинск, пр-т Маркса, 14а

Телефон: +7(484) 394-97-16 Факс: +7(484) 394-97-68

Web-сайт: www.radico.ru

E-mail: main@radico.ru

Лист № 6 Всего листов 6 Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон: +7(495) 526-63-00

Факс: +7(495) 660-00-92

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
