МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО         _

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росставдарт)

ПРИКАЗ

20 марта 2020 г.                                                   588

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 39649 «Газоанализаторы многофункциональные ГИАМ-29М-1, ГИАМ-29М-2, ГИАМ-29М-3, ГИАМ-29М-4»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениеи ФГУП «СПО «Аналитприбор» от 10 января 2020 г. № 63/346, приказываю:

• 1.  Продлить срок действия свидетельства об утверждении типа № 39649 «Газоанализаторы многофункциональные ГИАМ-29М-1, ГИАМ-29М-2, ГИАМ-29М-3, ГИАМ-29М-4» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа № 39649

«Газоанализаторы многофункциональные ГИАМ-29М-1,  ГИАМ-29М-2,

ГИАМ-29М-3,   ГИАМ-29М-4», зарегистрированное в Федеральном

информационном фонде по обеспечению единства измерений под номером 44191-10, с сохранением регистрационного номера, в связи с изменением кода идентификации отечественного производства.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным                        свидетельства с описанием

типа средства измеренийив^етто»дай5^^^^п'

• 4. Контроль за исп )лн^Ш!Жй^{5Т^Ж^°Црт{Жй^ибСта1 ляю за собой.

I             -----------

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «20» марта 2020 г. № 588

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы многофункциональные ГИАМ-29М-1, ГИАМ-29М-2, ГИАМ-29М-3, ГИАМ-29М-4

Газоанализаторы многофункциональные ГИАМ-29М-1, ГИАМ-29М-2, ГИАМ-29М-3, ГИАМ-29М-4 (далее - газоанализаторы) предназначены для: определения содержания оксида углерода (СО), углеводородов (СН), кислорода (О2), оксида азота (NO) и диоксида углерода (СО2) в отработавших газах двигателей внутреннего сгорания; определения частоты вращения коленчатого вала (N^-1), температуры масла (Т) двигателей внутреннего сгорания с принудительным поджигом топлива; вычисления значения коэффициента избытка воздуха (X); вычисления объемного содержания суммы оксидов азота (NOx).

Принцип измерений газоанализаторов по каналам измерения:

• - оксида углерода (СО), диоксида углерода (СО2) , углеводородов (СН) - оптикоабсорбционный;

• - кислорода (О2), оксида азота (NO) - электрохимический;

• - температуры масла (Т) - термопара;

• - частоты вращения коленчатого вала (N^-1) - индукционный.

Оптико-абсорбционный принцип измерений, основан на поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует своя область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.

Электрохимический принцип измерений, основан на электрохимическом окислении определяемого газа на поверхности рабочего электрода электрохимической ячейки (далее -ЭХЯ). Электрический ток, который возникает при этом, пропорционален содержанию определяемого газа в анализируемой среде.

Принцип измерений термопары основан на возникновении электрического тока в контуре, состоящем из двух проводников различного вида. Получаемый электрический ток и температура окружающей среды, воздействующая на проводники, находятся в линейной зависимости. Таким образом чем выше температура, тем больший электрический ток вырабатывается термопарой.

Индукционный принцип измерений основан на взаимодействии двух или нескольких переменных магнитных потоков с токами, индуцированными в подвижном проводнике. Выходной величиной индукционного преобразователя является ЭДС.

Газоанализаторы представляют собой многоканальные переносные одноблочные приборы непрерывного или периодического режима работы.

Способ подачи пробы - принудительный от встроенного побудителя расхода

Условное наименование и обозначение газоанализаторов в зависимости от наличия каналов измерений (вычислений) соответствуют данным таблицы 1.

Таблица 1

Газоанализаторы обеспечивают выполнение следующих функций:

- измерение содержания определяемых компонентов;

- измерение частоты вращения коленчатого вала (N^-1) и температуры масла (Т) двигателей внутреннего сгорания с принудительным поджигом топлива (только для ГИАМ-29М-1,

ГИАМ-29М-2);

• - вычисления значения коэффициента избытка воздуха (X) (только для ГИАМ-29М-1, ГИАМ-29М-4);

• - цифровую индикацию определяемых и вычисляемых компонентов;

• - вычисление объемного содержания суммы оксидов азота (NOx) (только для ГИАМ-29М-3, ГИАМ-29М-4);

• - обмен данными с ВУ по интерфейсу RS-232 или USB (для ГИАМ-29М-2 только RS232);

• - цифровую индикацию номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО;

• - самотестирование и корректировку нулевых показаний по атмосферному воздуху;

• - автоматический слив конденсата (только для ГИАМ-29М-1, ГИАМ-29М-4);

• - запись измеренных значений и показаний в архив.

Газоанализаторы имеют металлический корпус, установленный на 4 ножки, передние из которых имеют металлические скобы, регулирующие наклон передней панели газоанализатора. С правой стороны к корпусу газоанализатора прикреплена ручка. На передней панели располагаются кнопка включения питания, жидкокристаллический индикатор, пленочная клавиатура. На задней панели находятся:

• - разъемы для подключения кабеля питания и внешних устройств «RS-232» и «USB» (только для ГИАМ-29М-1, ГИАМ-29М-3, ГИАМ-29М-4) и разъемы «ТАХОМЕТР» и «Т° МАСЛА» (только для ГИАМ-29М-1, ГИАМ-29М-2);

• - фильтр для отделения жидких компонентов пробы и очистки ее от механических примесей, установленный на кронштейне ;

• - фильтр для очистки пробы воздуха (только для ГИАМ-29М-3, ГИАМ-29М-4);

• - штуцеры «ПРОБА», «СБРОС», «ВОЗДУХ» и штуцеры «ВХОД КОНДЕНСАТА» и «ВЫХОД КОНДЕНСАТА» (только для ГИАМ-29М-1, ГИАМ-29М-4.

Внешний вид газоанализаторов приведен на рисунках 1 и 2.

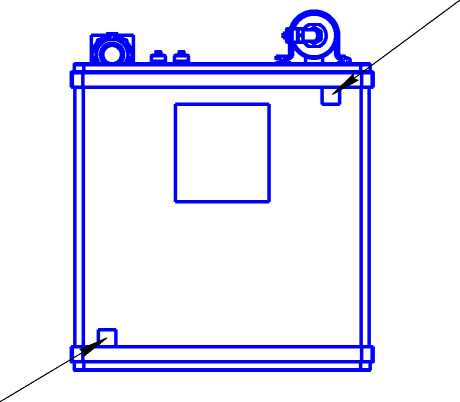

1б) Вид сверху с указанием мест установки стикеров-наклеек

Рисунок 1 - Внешний вид газоанализаторов ГИАМ-29М

Газоанализаторы имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем. ПО предназначено:

• - для преобразования сигналов от ИК-датчика и ЭХЯ в цифровые показания газоанализатора пропорциональные содержанию определяемого компонента;

• - для преобразования сигналов от термопары в цифровые показания газоанализатора пропорциональные значению температуры масла в двигателях внутреннего сгорания;

• - для преобразования сигналов от индукционного преобразователя в цифровые показания газоанализатора пропорциональные значению частоты вращения коленчатого вала;

• - для вычисления значения коэффициента избытка воздуха и объемного содержания суммы оксидов азота и преобразования их в цифровые показания газоанализатора;

• - для обмена данными с внешними устройствами по интерфейсу RS232 и USB;

• - для проведения режима самотестирования с определением работоспособности узлов;

• - для управления потоком пробы через газоанализатор;

• - для выдачи сообщений на экран жидкокристаллического индикатора о возможных неисправностях;

• - для архивирования данных об измеренных и вычисленных значениях по каждому измерительному каналу.

Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений должен осуществляться посредством механического опечатывания и должен соответствовать уровню защиты «Высокий» в соответствии с Р 50.2.077-2014.

ПО газоанализатора имеет проверяемый при каждом включении и загрузке идентификатор в виде строки символов, имеющий составной формат

N1XXXX — N2ZZZZ,

где N1 - версия файла «GIAM-29M.zip», согласно таблицы 2;

N2 - версия файла «IRsensor GIAM-29M-1.rar.» или «IRsensor GIAM-29M-4.rar», согласно таблицы 3;

XXXX - значение контрольной суммы соответствующего файла, вычисленное по алгоритму CRC16, согласно таблицы 2;

ZZZZ - значение контрольной суммы соответствующего файла, вычисленное по алгоритму CRC16, согласно таблицы 3.

Идентификационные данные должны соответствовать значениям, указанным в таблицах 2 и 3.

Таблица 2

Таблица 3

Метрологические и технические характеристики

Диапазоны измерений газоанализаторов, поверочный компонент и пределы допускаем основной погрешности по каналам измерений соответствуют данным, приведенным в таблице 4.

Пределы допускаемой вариации показаний по каналам измерений СО, СО2, СН, О2, NQ, выраженные в долях от пределов допускаемой основной погрешности

5

Таблица 4

Время прогрева газоанализатора, мин, не более: 10. Номинальное время установления показаний t0,9, с, не более:                                30.

Пределы допускаемой дополнительной погрешности газоанализаторов в долях от пределов допускаемой основной погрешности по каналам измерений СО, СО2, СН, О2, NO и каналу измерений N^-1, при изменении:

• - температуры окружающей среды и анализируемой газовой смеси в диапазоне температур, соответствующем рабочим условиям эксплуатации, от значения температуры,

при которой определялась основная погрешность                                          1,5;

• - при изменении атмосферного давления в диапазоне, соответствующем рабочим

условиям эксплуатации, от значения давления, при которой определялась основная погрешность                                                                              1,5.

Пределы допускаемой дополнительной погрешности газоанализаторов в долях от пределов допускаемой основной погрешности по каналам измерений СО, СО2, СН, О2, NQ, при изменении:

• - относительной влажности окружающей среды в диапазоне, соответствующем рабочим

условиям эксплуатации, от значения влажности, при которой определялась основная погрешность                                                                              1,5;

• - при изменении относительной влажности анализируемой среды в диапазоне,

соответствующем рабочим условиям эксплуатации, от значения давления, при которой определялась основная погрешность                                                      1,5.

Пределы допускаемой суммарной дополнительной погрешности газоанализаторов по каналам измерений СО, СО2, CH, O2, NO при воздействии каждого из неопределяемых компонентов в анализируемой газовой смеси в соответствии со значениями, указанными в таблице 5, в долях от пределов допускаемой основной погрешности, не более                  1,0.

Таблица 5

Примечания: * для газоанализаторов ГИАМ-29М-1, -2;** для газоанализаторов ГИАМ-29М-3, -4

Допускаемый интервал времени непрерывной работы без подзаряда блока аккумуляторного при температуре окружающей среды (20 ± 5) ^оС и продолжительности работы побудителя расхода не более 50 % общего времени работы, ч, не менее                  6.

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГСО-ПГС, месяцев                                                         6.

Диапазоны показаний каналов вычислений газоанализаторов соответствуют данным, приведенным в таблице 6.

Таблица 6

Электрическое питание газоанализаторов осуществляется:

• - от сети переменного тока от выносного блока питания частотой (50 ± 1) Гц и

напряжением, В                                                                        (230⁺²³-46);

• - от бортовой сети автомобиля и от блока аккумуляторного постоянным током с

напряжением, В                                                                             (12⁺³-1,5).

Потребляемая газоанализаторами мощность при включенном побудителе расхода:

- при питании от сети переменного тока напряжением (230⁺²³-46) В частотой

(50 ± 1) Гц, ВА, не более                                                             40;

• - при питании от бортовой сети автомобиля постоянным током с напряжением

(12⁺³-1,5), Вт. не более                                                                          15.

Газоанализаторы устойчивы:

• - при изменении действующего значения напряжения питания от 184 до 253 В и частоты от 49 до 51 Гц при питании от сети переменного тока;

• - при изменении напряжения питания постоянного тока от 10,5 до 15 В;

• - к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм;

• - к изменению пространственного положения на угол 20° в любом направлении от рабочего;

  - к изменению расхода анализируемой газовой смеси в диапазоне 1,25 дм3/мин. Габаритные размеры газоанализаторов (ручка направлена вперед), мм, не более:	от 0,75 до
  - длина - ширина - высота Масса, кг, не более	390; 400; 150. 6.

Рабочие условия эксплуатации газоанализаторов:

а) диапазон температуры окружающей и анализируемой среды, °С

для газоанализаторов ГИАМ-29М-1, ГИАМ-29М-2                       от минус 20 до 40;

- кПа                                                                   от 84 до 106,7;

Газоанализаторы ГИАМ-29М-3,  ГИАМ-29М-4, соответствующие требованиям Правил

Российского морского регистра судоходства (РМРС) и речного регистра судоходства (РРР) устойчивы к воздействию:

• - длительных наклонов до 22,5 ° от вертикали в любом направлении;

• - качки до 30° в любом направлении с периодом от 7 до 9 с;

• - вибрации с частотой от 2 Гц до 100 Гц;

• - соляного (морского) тумана;

- удары с ускорением 49 м/с² при частоте от 40 до 80 ударов в минуту.

Газоанализаторы ГИАМ-29М-3, ГИАМ-29М-4, соответствующие требованиям Правил РМРС и РРР, устойчивы в предельных условиях эксплуатации:

• - к воздействию в течении 5 суток при температуре (40 ± 2) °С относительной

влажности, %                                                                         (93⁺²-3).

Степень защиты по ГОСТ 14254-96                                                IP42.

По устойчивости к воздействию климатических факторов газоанализаторы соответствуют климатическому исполнению по ГОСТ 15150-69:

• - для ГИАМ-29М-1, ГИАМ-29М-2                                          УХЛ 2;

• - для ГИАМ-29М-3, ГИАМ-29М-4 при поставке на объекты, поднадзорные РМРС, РРР М2. По способу защиты персонала от поражения электрическим током по

ГОСТ Р МЭК 60536-2006 газоанализаторы относятся к классу                                III.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Газоанализаторы соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».

наносится на титульный лист (центр листа) руководства по эксплуатации типографским способом и на табличку, расположенную на верхней поверхности корпуса газоанализатора, методом лазерной печати.

Таблица 7 - Комплектность средства измерений_____________________________

осуществляется в соответствии с документом ИБЯЛ.413311.034 МП «Газоанализатор многофункциональный ГИАМ-29М. Методика поверки», утвержденным ГЦИ СИ ВНИИМС 11.05.2010 г. с Изменением № 1 от 17.04.2015 г.

Основные средства поверки:

ГСО-ПГС по ТУ6-16-2956-92, ТУ2114-001-00226247-2010, в баллонах под давлением:

• -  оксид углерода в азоте по Госреестру 10465-2014;

• -  диоксид углерода в азоте по Госреестру 10465-2014;

• -  пропан в азоте по Госреестру 10463-2014;

• -  кислород в азоте по Госреестру 10465-2014;

• -  оксид азота в азоте по Госреестру 8738-2006;

• -  многокомпонентные с содержание в азоте оксида углерода, диоксида углерода, кислорода, пропана 8377-2003 (06.01.663);

• -  многокомпонентные с содержание в азоте оксида углерода, диоксида углерода, пропана

8376-2003 (06.01.662);

• -  азот газообразный особой чистоты ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Методы измерений для газоанализаторов описаны в руководстве по эксплуатации «Газоанализаторы многофункциональные ГИАМ-29М» ИБЯЛ.413311.034 РЭ.

ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52033-2003. Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния

ГОСТ 31967-2012 . Двигатели внутреннего сгорания поршневые. Выбросы вредных веществ с отработавшими газами. Нормы и методы определения

ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р 51522.1-2011. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 12.2.091-2012. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

Газоанализаторы многофункциональные ГИАМ-29М. Технические условия. ИБЯЛ.413311.034 ТУ

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Тел.: (4812) 31-12-42, факс: (4812) 31-75-16

Web-сайт: http//: www.analitpribor-smolensk.ru

E-mail: info@analitpribor-smolensk.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
