МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

13 марта 2020 г.                                            №  510

Москва •

О внесении изменений в описание типа на счетчики холодной воды турбинные MeiStream Plus

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №^;:2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы «Sensus Slovensko.a.s» от 11 ноября 2019 г. б/н приказываю:

1. Внести изменения в описание типа на счетчики холодной воды турбинные MeiStream Plus, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 35548-07, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением под регистрационным номером.

2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с .Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 05.11.2020

\_____—_____

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды турбинные MeiStream Plus предназначены для измерения объема жидкости в потоке.

Счетчики холодной воды турбинные MeiStream Plus состоят из корпуса, внутри которого расположены измерительная камера с турбинкой и счетное устройство. Ось турбинки расположена параллельно оси трубопровода. Число оборотов турбинки пропорционально объему жидкости в потоке. Счетное устройство содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Кинематическая связь турбинки с ведомым элементом счетного устройства осуществляется магнитной муфтой, через герметичную стенку, изолирующую счетное устройство от измеряемой среды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля.

Измеряемая среда через входное отверстие корпуса направляется в измерительную камеру и приводит во вращение турбинку и через выходное отверстие корпуса вытекает в трубопровод. Редуктор счетного устройства непрерывно преобразует количество оборотов турбинки в значение объема жидкости в потоке. Счетчики холодной воды турбинные MeiStream Plus могут устанавливаться на горизонтальных трубопроводах с минимальными прямолинейными участками 3DN перед и 1DN после счетчика и счетным устройством в положении «на верх».

Для дистанционной передачи показаний в счетчиках могут использоваться (опционально): датчики импульсов типа Reed RD (герконовые) или датчики импульсов оптические типа Opto OD или индукционные датчики импульсов типа HRI.

У датчиков импульсов типа Reed RD цена импульса 0,1 м³ или 1 м³ для счетчиков с номинальными диаметрами от DN40 до DN125 и 1 м³ или 10 м³ для счетчиков с номинальным диаметром DN150, у датчиков импульсов типа Opto OD цена импульса 0,001 м³ или 0,01 м³ для счетчиков с номинальными диаметрами от DN40 до DN125 и 0,01 м³ или 0,1 м³ для счетчиков с номинальным диаметром DN150, а у датчиков типа HRI цена импульса 0,01 м³, 0,1 м³ или 1 м³ для счетчиков с номинальными диаметрами от DN40 до DN125 и 0,1 м³, 1 м³ или 10 для счетчиков с номинальным диаметром DN150.

Счетчики холодной воды турбинные MeiStream Plus выпускаются в двух модификациях: MeiStream Plus и MeiStreamRF Plus. В состав счетчиков холодной воды турбинных MeiStream Plus модификации MeiStreamRF Plus входит радиопередающее устройство, предназначенное для передачи значения объема жидкости в потоке по беспроводному каналу связи.

Общий вид счетчиков холодной воды турбинных MeiStream Plus представлен на рисунке 1.

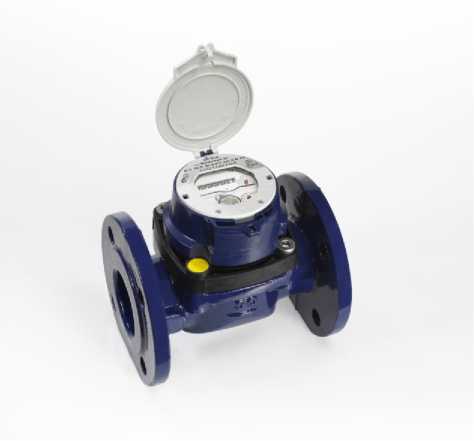

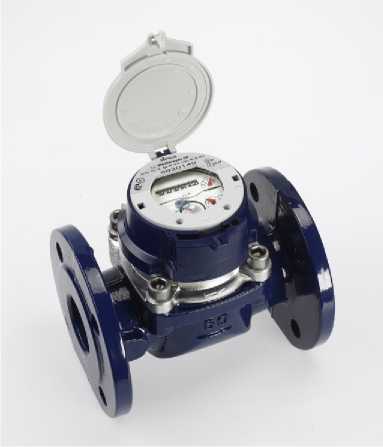

Модификация MeiStream Plus

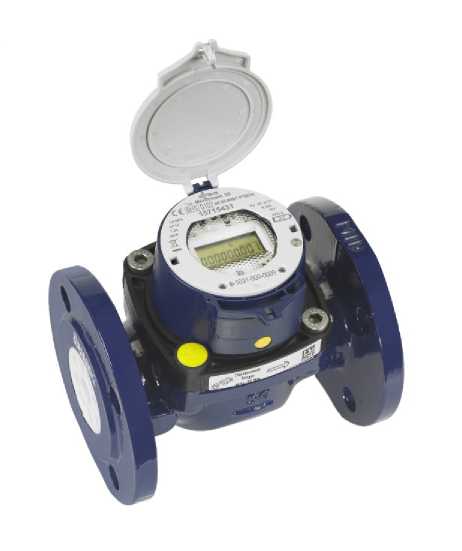

Модификация MeiStreamRF Plus

Рисунок 1 - Общий вид счетчиков холодной воды турбинных MeiStream Plus

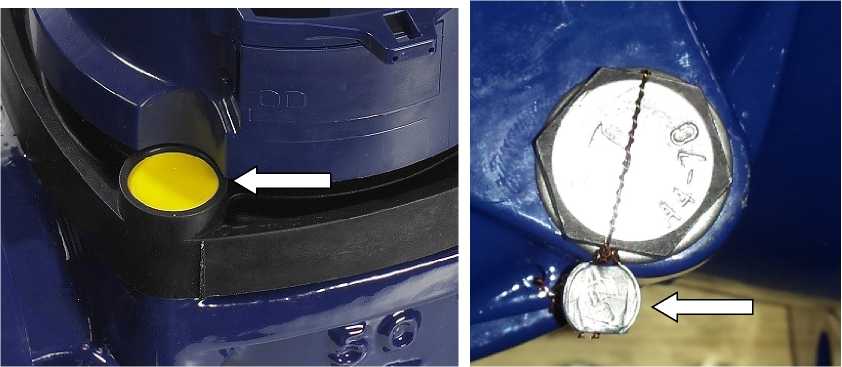

Пломбирование счетчиков холодной воды турбинных MeiStream Plus осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу или специальную мастику. Свинцовая (пластмассовая) пломба навешивается на внешнюю боковую сторону счетчика посредством проволоки, проведенной через отверстие в шляпке винта, соединяющей измерительную камеру и счетное устройство. Специальная мастика устанавливается в углубление композитного фланца. Место пломбировки счетчиков холодной воды турбинных MeiStream Plus представлено на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной воды турбинных MeiStream Plus

Программное обеспечение (далее - ПО) установлено только на счетчики модификации MeiStreamRF Plus и является встроенным. ПО предназначено для опроса внутренних датчиков вращения турбины счетчика для определения количества прошедшей через него воды, обеспечения взаимодействия со встроенным радиомодулем, хранения в энергонезависимой памяти результатов измерений и их вывода на устройство индикации - жидкокристаллический дисплей.

ПО счетчиков является метрологически значимым, расположено на постоянном запоминающем устройстве, встроенным в микроконтроллер электронного блока счетного механизма. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.

После установки счетчика на трубопровод и пуска через него воды ПО счетчика выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно отслеживает разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб, выполняет контроль возможных неисправностей и отказов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

наносится на верхнюю часть шильдика, установленного на счетный механизм счетчика холодной воды турбинного MeiStream Plus лазерным способом и в верхнюю часть титульного листа паспорта типографским способом.

Таблица 4 - Комплектность счетчиков холодной воды турбинных MeiStream Plus

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной воды турбинных MeiStream Plus, а также на свинцовую (пластмассовую) пломбу или специальную мастику в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические условия

МОЗМ МР 49-1 Счетчики воды, предназначенные для измерения холодной питьевой воды и горячей воды

Техническая документация фирмы-изготовителя.

Sensus GmbH Hannover, Германия

Адрес: Германия, Meineckestrasse 10, D-30880 Laatzen

VAT reg. no.: 01/DE 115507611

Телефон (факс): 0049 5102 74 3131 / 0049 5102 74 3110

Web-сайт: www.sensus.com

Е-mail: jens.schulz@xyleminc.com

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mal: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
