МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 марта 2020 г.

Москва

О внесении изменений в описание типа на комплексы измерительные программно-технические «Азимут 3»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ТБДД» от 30 января 2020 г. № 347, приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные программно-технические «Азимут 3», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 69021-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением под регистрационным номером.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.________

• 3. Контроль за исп

  Заместитель Руководите

  С.С. Голубев

1Я

Сертификат: OOE1036E1BQ7EOFB80EA11890DBCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «05» марта 2020 г. № 469

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные программно-технические «Азимут 3»

Комплексы измерительные программно-технические «Азимут 3» (далее - комплексы) предназначены для измерения скорости движения транспортных средств, текущего времени в автоматическом режиме, а также воспроизведения импульсов, синхронизированных с метками шкалы координированного времени UTC(SU).

Комплексы состоят из выносных модулей телевизионных (ТВ) датчиков, в состав которых входят видеокамеры высокого разрешения с инфракрасной (ИК) системой освещения и вычислительного модуля (ВМ) - специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО).

Комплексы устанавливаются в непосредственной близости от контролируемого участка проезжей части дороги. Выносные модули ТВ датчиков жестко устанавливаются на несущих конструкциях над полотном либо под углом сбоку от полотна дороги. При этом каждый ТВ датчик передает изображение фиксированного участка дорожного полотна, охватывающего до 4 полос движения.

Высота установки ТВ датчиков от 6,5 до 10 м. Размеры фиксированного участка для одного ТВ датчика: длина от 10 до 30 м; ширина от 8 до 12 м.

Принцип действия комплексов основан на автоматическом измерении скорости движения транспортных средств (ТС) в зоне контроля косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено. Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексом. Скорость ТС может определяться либо в зоне контроля одного ТВ датчика, либо между двумя рубежами ТВ датчиков, расположенными на расстоянии не менее 500 м. При этом ТВ датчики различных рубежей могут быть подключены к разным вычислительным модулям.

Комплексы оснащены приемной аппаратурой ГНСС ГЛОНАСС/GPS, осуществляющей прием данных о точном времени и географических координатах комплексов. В ВСПО комплексов реализован алгоритм синхронизации внутренней шкалы времени ВМ со шкалой времени UTC(SU). ВСПО ВМ осуществляет измерения временных интервалов только в случае наличия синхронизации шкалы времени ВМ со шкалой времени UTC(SU).

Комплексы выпускаются в трех модификациях Азимут 3-01, Азимут 3-02 и Азимут 303, отличающимися друг от друга условиями эксплуатации ВМ и ТВ датчиков.

Общий вид составных частей комплексов, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1-2.

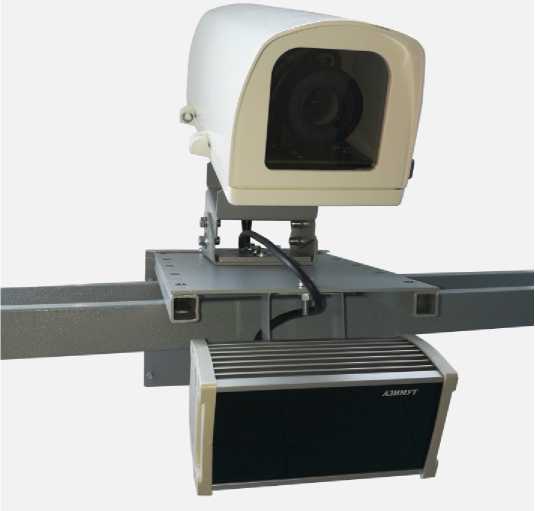

Рисунок 1 - ТВ датчик с ИК системой освещения

Место нанесения знака утверждения типа

Место пломбировки от несанкционированного доступа

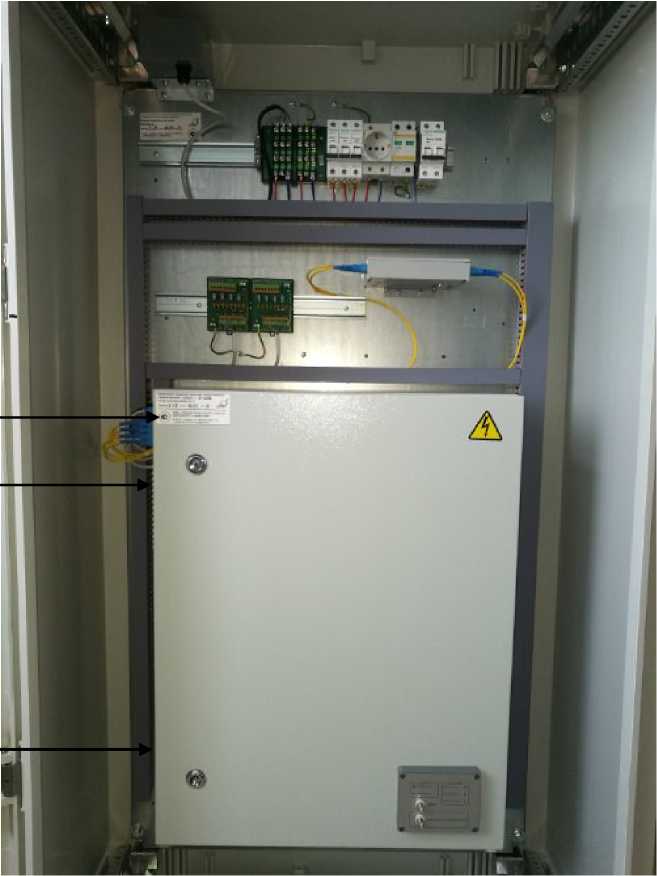

Рисунок 2 - Вычислительный модуль

Комплексы работают под управлением специализированного программного обеспечения «Азимут 3».

Влияние метрологически значимой части ПО на метрологические характеристики комплексов не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

наносится на корпус вычислительного модуля в виде наклейки, на титульный лист паспорта ТБДД 466534.020 ПС и руководства по эксплуатации ТБДД 466534.020 РЭ методом печати.

Таблица 4 - Комплектность комплексов

Окончание таблицы 4

осуществляется по документу «Комплексы измерительные программно-технические «Азимут 3». Методика поверки. ТБДД 466534.020 МП», утвержденному ФГУП «ВНИИФТРИ» 21.08.2017.

Основные средства поверки:

• - лазерный дальномер Leica DISTO D510 (рег. № 53755-13);

• - частотомер универсальный GFC-8010H (рег. № 19818-00);

• - курвиметр полевой КП-230С (рег. № 37342-08);

• - осциллограф цифровой АКИП-4115/1А (рег. № 51561-12);

• - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 26.51.66-004-24066729-17 «Комплекс измерительный программно-технический «Азимут 3». Технические условия.

Общество с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД»)

ИНН 5904286923

Адрес: 614010, г. Пермь, ул. Маршрутная, д.15

Телефон: (342) 281-14-14, Факс: (342) 281-00-33

E-mail: info@tbdd.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
