МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 февраля 2020 г.                                                  346

№____

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 39598 «Термометры манометрические показывающие виброустойчивые ТКП-60/ЗМ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Теплоконтроль» от 14 января 2020 г. № 9910/589 и № 9910/593, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 39598 «Термометры манометрические показывающие виброустойчивые ТКП-60/ЗМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 29518-10, в связи с переименованием изготовителя с ОАО «Теплоконтроль», г. Казань на АО «Теплоконтроль», г. Казань.

• 2. Продлить срок действия свидетельства об утверждении типа № 39598 «Термометры манометрические показывающие виброустойчивые ТКП-60/ЗМ» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036E1B07EDFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06,11.2020

\__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2020 г. № 346

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические показывающие виброустойчивые ТКП-60/3М

Термометры манометрические показывающие виброустойчивые ТКП-60/3М

(далее - термометры) предназначены для непрерывного измерения температуры воды, масла и других неагрессивных жидкостей в различных установках.

Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон, в результате чего происходит изменение давления в термосистеме. Происходящее вследствие этого упругая деформация пружины через тягу и трибко-секторный механизм вызывает отклонение показывающей стрелки относительно циферблата.

Термометры состоят из измерительного устройства, заключенного в корпусе 060 с передним фланцем.

В состав измерительного устройства термометров входят:

• - термосистема, состоящая из термобаллона, соединительного капилляра, защищенного по всей длине полиэтиленовой или металлической оболочкой, манометрической пружины, впаянной в держатель, и корпуса;

• - трибко-секторный механизм.

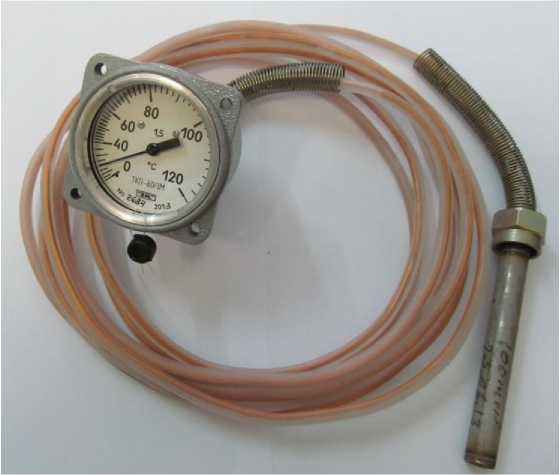

Общий вид термометров представлен на рисунке 1.

Рисунок 1 - Общий вид термометров

Программное обеспечение отсутствует.

Таблица 1 - Пределы измерений температуры, класс точности, длина соединительного капилляра и длина погружения термобаллона термометров

Таблица 2 - Метрологические характеристики термометров

Таблица 3 - Основные технические характеристики термометров

Продолжение таблицы 3

наносится на циферблат термометра методом фотохимической печати, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность термометров представлена в таблице 4.

Таблица 4 - Комплектность термометров

осуществляется по ГОСТ 8.305-78 «Государственная система обеспечения единства измерений. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

• - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-00);

• - измеритель температуры многоканальный прецизионный МИТ 8, мод. МИТ 8.10, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11);

• - термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.

Знак поверки наносится на термометр.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов общие технические условия

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.305-78 Государственная система обеспечения единства измерений. Термометры манометрические. Методы и средства поверки

ТУ 311-00225621.166-96 Термометры манометрические ТКП-60/3М. Технические условия

Акционерное общество «Теплоконтроль»

(АО «Теплоконтроль»)

ИНН 1659041868

Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1

Тел.: (843) 278-32-32, факс (843) 278-32-32

E-mail: tk_om@mail.ru

Испытательный центр Федеральное государственное учреждение «Татарстанский центр стандартизации, метрологии и сертификации»

Адрес: 420029, г. Казань, ул. Журналистов, д. 24

Тел: +7(843) 291-08-02 , 279-59-64 Факс: +7(843) 279-56-35 E-mail: tatcsm@tatcsm.ru, tatcsm@test-tatarstan.org

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
