МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 января 2020 г.                                                v    115

Москва

О внесении изменений в описание типа средства измерений «Преобразователи давления измерительные Сапфир-22 МПС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО СКВ «Приборы и системы» (г. Рязань) № 1224/649-19 приказываю:

  • 1. Внести изменения в описание типа преобразователей давления измерительных Сапфир-22 МПС, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 66504-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

  • 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

  • 3. Контроль за испртнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководите 1Яер™фикат: ooeio36eibo7eofbboeaii89oobcb6do9o

С.С. Голубев

J                   Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06,11,2019 до 06.11.2020

\_______________

I




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» января 2020 г. № 115

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи давления измерительные Сапфир-22 МПС Назначение средств измерения

Преобразователи давления измерительные Сапфир-22МПС (далее преобразователи или Сапфир-22 МПС) предназначены для измерений и непрерывного преобразования значения измеряемого параметра - избыточного давления, разрежения, избыточного давления-разрежения, гидростатического давления, абсолютного давления и разности давлений нейтральных и агрессивных сред в унифицированный токовый выходной сигнал. Преобразователи разности давлений могут использоваться для преобразования величин уровня жидкости, расхода жидкости или газов, а преобразователи гидростатического давления - для преобразования величины уровня жидкости в унифицированный токовый выходной сигнал.

Описание средств измерений

Принцип действия преобразователей основан на тензоэффекте - преобразовании механических деформаций в изменение электрического сопротивления.

Преобразователи Сапфир-22 МПС состоят из измерительного блока и электронного преобразователя. Преобразователи различных параметров имеют унифицированный электронный блок для всех моделей измерительных блоков комплекса и отличаются лишь конструкцией измерительного блока.

Измеряемый параметр воспринимается измерительным блоком и преобразуется в деформацию чувствительного элемента, а затем в изменение электрического сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном блоке, которое с помощью электронного устройства преобразуется в унифицированный токовый выходной сигнал: от 0 до 5 мА или от 4 до 20 мА. Сигнал от 0 до 5 мА передается по четырехпроводной линии связи (два провода для подвода питания и два провода для подключения сопротивления нагрузки). Сигнал от 4 до 20 мА может передаваться как по четырехпроводной линии связи (аналогично сигналу от 0 до 5 мА), так и по двухпроводной линии связи при включении сопротивления нагрузки последовательно в один из проводов питания.

В преобразователях избыточного давления, разрежения и давления-разрежения одна полость измерительного блока сообщена с атмосферой.

В преобразователе разности давлений тензопреобразователь размещен в замкнутой полости, заполненной кремнийорганической жидкостью, и отделен от измеряемой среды металлическими гофрированными мембранами.

Преобразователи гидростатического давления имеют фланец с «открытой» мембраной и устанавливаются непосредственно на технологической емкости.

Электронный блок преобразователей Сапфир-22МПС осуществляет аналого-цифровую обработку сигнала с тензопреобразователя.

Электронный блок смонтирован на одной плате, размещенной в корпусе преобразователя.

Микропроцессор МП электронного блока Сапфир-22МПС осуществляет управление работой всех узлов электронного блока с учетом индивидуальных характеристик измерительного блока, и производит коррекцию температурных погрешностей прибора.

Преобразователи Сапфир-22 МПС имеют следующие модели в зависимости от измеряемого параметра:

Лист № 2 Всего листов 9

- избыточное давление (модели: 2110, 2120, 2130, 2140, 2150, 2151, 2160, 2161, 2170, 2171);

- разрежение (модели:2210, 2220, 2230, 2240);

- давление-разрежение (модели: 2310, 2320, 2330, 2340, 2350, 2351);

- гидростатическое давление (модели: 2520, 2521, 2530, 2531, 2540, 2541);

- абсолютное давление (модели: 2030, 2031, 2040, 2041, 2050, 2051);

- разность давлений (модели: 2410, 2420, 2430, 2434, 2440, 2444, 2450, 2451,2460).

Каждый преобразователь Сапфир-22МПС может быть настроен на любой верхний предел измерений, указанный таблицах 2-4 для данной модели (в единицах измерения кПа или МПа).

По требованию заказчика преобразователи могут быть изготовленными на любой другой предел измерений, не выходящий за пределы измерений таблиц 2-4, а также быть изготовленными в единицах давления, допустимых к применению в Российской Федерации.

Преобразователи допускают переключение выходного сигнала из возрастающей характеристики в убывающую и обратно.

Модели преобразователей Сапфир-22 МПС имеют следующие исполнения:

а) взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный» (0) в соответствиис ГОСТ 30852.0-2002 и ГОСТ 30852.10-2002, маркировка взрывозащиты 0ExiaIICT5 X по ГОСТ 30852.0-2002 (знак «X» указывает на возможность применения преобразователя в комплекте с блоками БПС-96ПР, СКБ-24Ex или блоками других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь «ia» для взрывоопасных смесей группы ПС);

б) взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» (d) и «специальное» (s) в соответствии с ГОСТ 30852.0-2002, ГОСТ 30852.1-2002маркировка взрывозащиты1ExsdIIBT5 X по ГОСТ 30852.0-2002 (знак X указывает на возможность применения преобразователя при температуре окружающего воздуха по ТУ);

в) общепромышленного применения (невзрывозащищенное).

Взрывозащищенные преобразователи предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

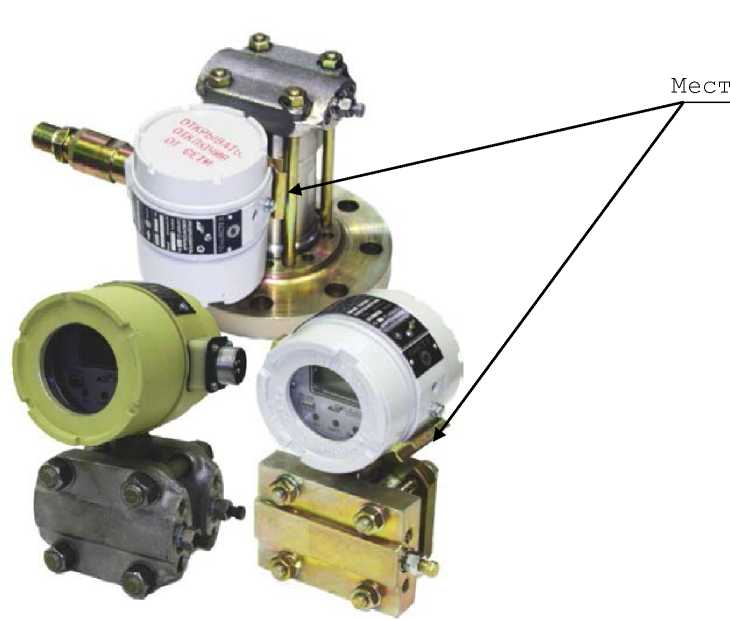

Внешний вид моделей преобразователя измерительного Сапфир-22 МПС приведен на рисунке 1.

Приказ Росстандарта №115 от 30.01.2020, https://oei-analitika.ru

пломбировки

Рисунок 1 - Общий вид моделей преобразователей давления измерительных Сапфир-22 МПС

Лист № 4 Всего листов 9 Программное обеспечение

Преобразователи давления измерительные Сапфир-22 МПС имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - «Идентификационные данные программного обеспечения»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Сапфир-22

Номер версии (идентификационный номер) ПО, не ниже

7.88

Цифровой идентификатор программного обеспечения

не используется

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

основные метрологические и технические характеристики преобразователей давления измерительных Сапфир-22 МПС приведены в таблицах 2-5.

Таблица 2 - основные метрологические характеристики

Измеряемый параметр

Модель

Верхний предел измерений 1)

Пределы основной допускаемой приведенной погрешности к ВПИ (у) 1), %

Избыточное давление

2110

от 0,10 до 1,6 кПа

±0,25; ±0,5

2120

от 0,6 до 10,0 кПа

±0,25; ±0,5

2130

от 2,5 до 40 кПа

±0,2; ±0,25; ±0,5

2140

от 16,0 до 250 кПа

±0,2; ±0,25; ±0,5

2150;

2151

от 0,16 до 2,5 МПа

±0,2; ±0,25; ±0,5

2160;

2161

от 1,0 до 16,0 МПа

±0,2±0,25; ±0,5

2170;

2171

от 6,0 до 100 МПа

±0,2±0,25; ±0,5

ДВ

Разрежение

2210

от 0,10 до 1,6 кПа

±0,25; ±0,5

2220

от 0,6 до 10 кПа

±0,2±0,25; ±0,5

2230

от 2,5 до 40 кПа

0,2; ±0,25; ±0,5

2240

от 16,0 до 100 кПа

±0,2; ±0,25; ±0,5

ДА

Абсолютное Давление

  • 2030

  • 2031

от 2,5 до 40 кПа

±0,25; ±0,5

  • 2040

  • 2041

от 16,0 до 250 кПа

±0,25; ±0,5

  • 2050

  • 2051

от 0,16 до 2,5 МПа

±0,25; ±0,5

Примечание:

1) Конкретное значение погрешности и ВПИ приведено в паспорте на преобразователь. Минимальный шаг при перенастройке составляет 0,01 кПа.

Вариация выходного сигнала не превышает значения основной допускаемой приведенной погрешности к ВПИ |у|.

Измеряемый параметр

Модель

Верхний предел измерений1)

Пределы основной допускаемой приведенной погрешности к ВПИ1) (Y), %

разрежения

избыточного давления

Давление -разрежение

ДИВ

2310

от 0,05 до 0,8 кПа

от 0,05 до 0,8 кПа

±0,25; ±0,5

2320

от 0,3 до 5,0 кПа

от 0,3 до 5,0 кПа

±0,25; ±0,5

2330

от 1,25 до 20 кПа

от 1,25 до 20 кПа

±0,25; ±0,5

2340

от 8,0 до 100,0 кПа

от 8,0 до 150,0 кПа

±0,25; ±0,5

  • 2350

  • 2351

0,1 МПа

от 0,1 до 2,4 МПа

±0,25; ±0,5

Примечание:

1) Конкретное значение погрешности и ВПИ приведено в паспорте на преобразователь. Минимальный шаг при перенастройке составляет 0,01 кПа.

Вариация выходного сигнала не превышает значения основной допускаемой приведенной погрешности к ВПИ |у|.

Таблица 4 - основные метрологические характеристики

Измеряемый параметр

Модел ь

Верхний предел измерений1)

Предельно допускаемое рабочее избыточное давление1), МПа

Пределы основной допускаемой приведенной погрешности к ВПИ1) (Y), %

ДГ

Гидростатич еское давление

  • 2520

  • 2521

от 0,6 до 10,0 кПа

4,0

±0,25; ±0,5

  • 2530

  • 2531

от 2,5 до 40 кПа

4,0

±0,25; ±0,5

  • 2540

  • 2541

от 16,0 до 250,0 кПа

4,0

±0,25; ±0,5

Разность давлений

(ДД)

2410

от 0,1 до 1,6 кПа

4,0

±0,25; ±0,5

2420

от 0,60 до 10,0 кПа

4,0

10,0

±0,2; ±0,25; ±0,5

2430

от 2,5 до 40,0 кПа

16

25

±0,2; ±0,25; ±0,5

2434

от 2,5 до 40,0 кПа

40,0

±0,2; ±0,25; ±0,5

2440

от 16,0 до 250,0 кПа

16,0

25,0

±0,2; ±0,25; ±0,5

2444

от 16,0 до 250,0 кПа

40,0

±0,2; ±0,25; ±0,5

2450

от 0,25 до 2,5 МПа

16,0

25,0

±0,25; ±0,5

2451

от 0,25 до 2,5 МПа

2,5

±0,25; ±0,5

2460

от 1,6 до 16,0 МПа

16,0

25,0

±0,25; ±0,5

Примечание:

1) Конкретное значение погрешности, ВПИ и предельно допускаемое рабочее избыточное давление приведено в паспорте на преобразователь.

Вариация выходного сигнала не превышает значения основной допускаемой приведенной погрешности к ВПИ |у|.

Таблица 5 - основные технические характеристики

Наименование характеристики

Значение характеристики

Диапазоны   выходных   сигналов   силы

постоянного тока, мА

от 0 до 5; от 5 до 0; от 0 до 20; от 4 до 20; от 20 до 4

Пределы    допускаемой    дополнительной

погрешности (yt), вызванной изменением температуры окружающего воздуха, на каждые 10 °C, % (от диапазона изменения выходного сигнала)

± (1)

Пределы    допускаемой    дополнительной

погрешности,     вызванной     изменением

температуры    измеряемой    среды    (для

преобразователей гидростатического давления), на каждые 10 °C, % (от диапазона изменения выходного сигнала):

  • - для преобразователей со значением у, равным ±0,25

  • - для преобразователей со значением у, равным ±0,5

±0,5

±0,8

Пределы    допускаемой    дополнительной

погрешности (ур), вызванной изменением рабочего избыточного давления от нуля до предельно допускаемого и от предельно допускаемого до нуля, % (от диапазона изменения выходного сигнала)

± (1)

Пределы    допускаемой    дополнительной

погрешности, вызванной плавным изменением напряжения питания (для преобразователей с диапазоном выходного сигнала от 4 до 20 мА, от 20 до 4 мА), на каждый 1 В, % (от диапазона изменения выходного сигнала)

±0,01

Пределы    допускаемой    дополнительной

погрешности,     вызванной    воздействием

переменного (50 Гц) или постоянного внешнего магнитного поля напряжённостью 400 А/м, % (от диапазона изменения выходного сигнала), для преобразователей со значением у, равным: ±0,2

±0,25

±0,5 ±1,0

±0,16

±0,20

±0,40

±0,60

Степень защиты оболочки по ГОСТ 14254-2015

IP65; IP67

Наименование характеристики

Значение характеристики

Исполнение по устойчивости к климатическим воздействиям по ГОСТ 15150-69 в зависимости от температуры окружающей среды:

- для работы при температуре от +1 до +50 °С

УХЛ, категория размещения

3.1 (группа исполнения В4 по ГОСТ 52931-2008)

- для работы при температуре +5 до + 50 0С

УХЛ, категории размещения

3.1 (группа исполнения В4 по ГОСТ 52931-2008)

- для работы при температуре от -10 до +80 °С

УХЛ, категория размещения

3.1 (группа исполнения В4 по ГОСТ 52931-2008)

- для работы при температуре от -30 до +50 °С

У, категория размещения 2 (группа исполнения С4 по ГОСТ 52931-2008)

- для работы при температуре от -40 до +80 °С, или, по согласованию с изготовителем от -50 до +80 °С

У, категория размещения 2 (группа исполнения С4 по ГОСТ 52931-2008)

- для работы при температуре от +1 до +50 °С

Т, категория размещения 3

- для работы при температуре от -10 до +80 °С

Т, категория размещения 3

- для работы при температуре от -40 до +70 °С

УХЛ, категория размещения

3.1 (группа исполнения В4 по ГОСТ 52931-2008)

Относительная влажность воздуха при температуре +35°С и более низких температурах без конденсации влаги, %, не более

95

Исполнение по устойчивости к механическим воздействиям по

ГОСТ 52931-2008

N3

Электрическое сопротивление изоляции, МОм, не менее:

  • - при температуре +23 °С и относительной влажности до 80 %

  • - при температуре +35 °С и относительной влажности до 95 %

20

1

Электрическое          питание         преобразователей

невзрывозащищённого исполнения и взрывозащищенного исполнения с видом взрывозащиты «взрывонепроницаемая оболочка» и «специальный» осуществляется от источника питания постоянного тока напряжением, В (2):

  • - для преобразователей с выходным сигналом от 0 до 5 мА и от 5 до 0 мА при 4-х проводной линии связи

  • - для преобразователей с выходным сигналом от 4 до 20 мА и от 20 до 4 мА при 2-х проводной линии связи

от 15 до 42

Лист № 8 Всего листов 9 Продолжение таблицы 5 - основные технические характеристики

Наименование характеристики

Значение характеристики

Потребляемая мощность при напряжении питания 36 В, В\А, не более

1,0

Габаритные размеры, мм, не более

128x198x255; 90x198x220;

110x198x200; 128x198x255; 258x190x195; 50x153x20 (в зависимости от исполнения)

Масса, кг, не более (3):

  • - для моделей 2051,2151, 2161, 2171, 2351, 2031, 2041

  • - для моделей 2050, 2150, 2160, 2170, 2350

  • - для моделей 2030, 2040, 2120, 2130, 2140, 2220, 2230, 2240, 2320, 2330, 2340, 2420, 2430, 2434, 2440, 2444, 2450, 2451, 2460

  • - для моделей 2110, 2210, 2310, 2410

  • - для моделей 2520, 2530, 2540, 2521, 2531, 2541

1,6

3,2

6,0

10,5 14,0

Средний срок службы, лет, не менее:

Сапфир-22МПС

Сапфир-22МПС-А (для ОАЭ)

15

30

Средняя наработка на отказ, ч, не менее: Сапфир-22МПС

Сапфир-22МПС-А (класс безопасности 3) Сапфир-22МПС-А (класс безопасности 2)

120 000

150 000

270 000

Примечания:

  • (1) ^тах - максимальный верхний предел измерений (сумма максимальных значений верхних пределов измерений для преобразователей давления-разряжения) для данной модели;

Ртах -действительное значение верхнего предела измерений (сумма действительных значений верхних пределов измерений для преобразователей давления-разряжения).

- изменение рабочего избыточного давления, МПа.

Yt принимает следующие значения:

±0,2 %/10 °С для преобразователей со значением у, равным ±0,2 %;

±0,25 %/10°С для преобразователей со значением у, равным ±0,25 %;

±0,45 %/10°С для преобразователей со значением у, равным ±0,5 %.

Kp, в зависимости от модели преобразователя, принимает следующие значения: ±0,025 %/МПа для преобразователей моделей 2430, 2434, 2440, 2444, 2450; 2460; ±0,08 %/МПа для преобразователей модели 2420;

±0,2 %/МПа для преобразователей моделей 2410, 2520, 2521, 2530, 2531, 2540, 2541.

  • (2) Электрическое питание преобразователей с видом взрывозащиты «искробезопасная электрическая цепь «ia» должно осуществляться от искробезопасного входа блока преобразования сигналов БПС-96ПР, СКБ-24Ех или от искробезопасных входов блоков других типов, имеющих вид взрывозащиты «искробезопасная электрическая цепь «ia» для взрывоопасных смесей группы IIC.

  • (3) В зависимости от исполнения по материалам, масса преобразователя может колебаться в пределах ±10 % от указанных значений.

Знак утверждения типа

наносится в верхнем правом углу таблички, прикрепляемой к преобразователю, и на эксплуатационные документы. Способ нанесения: фотохимическое травление, офсетная печать, металлофото или фотопечать, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Лист № 9 Всего листов 9 Комплектность средства измерений представлена в таблице 6.

Таблица 6 - Комплектность поставки преобразователя

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления

измерительныйСапфир-22МПС

ИНСУ406233.0хх («хх» в зависимости от исполнения)

шт.

В соответствии с заказом

Руководство по эксплуатации

ИНСУ 406233.002 РЭ

экз.

1 экз. на каждый прибор

Инструкция по диагностике и калибровке

ИНСУ.406233.002-01

И_(2)

экз.

По дополнительному заказу

Паспорт

ИНСУ 406233.001ПС

экз.

1 экз. на каждый преобразователь

ГСИ. Преобразователи давления измерительные. Методика поверки

МИ 1997-89

экз.

По заказу

1 экз. на 10 приборов, но не менее 1 экз.

Примечание:

(1) Ставится номер версии инструкции по диагностики и калибровке

Поверка

осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

  • - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 31703-06)

  • - манометр абсолютного давления МПА-15 (Регистрационный № 4222-74)

  • - комплекс для измерения давления цифровой ИПДЦ (Регистрационный № 6788-03);

  • - задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный № 5496-76);

-задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00);

-калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные технические документы, устанавливающие требования к преобразователям давления измерительным Сапфир-22 МПС

Приказ Федерального агентства по техническому регулированию и метрологии №1339 от 29 июня 2018 года «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия.»

Лист № 10 Всего листов 9 ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - V106 Па.

ТУ 4212-028-42334258-2005 «Преобразователи измерительные Сапфир-22 МПС, KPT 5М. Технические условия.» с изменениями

Изготовитель

Общество с ограниченной ответственностью СКБ «Приборы и системы» (ООО СКБ «Приборы и системы»), ИНН 6215007977

Почтовый адрес: 390000, г. Рязань, пл. Соборная, д. 17 Юридический адрес: 390502, Рязанская обл., Рязанский район, с. Подвязье, д. 1

Тел./факс: +7 (495) 25-70-20 / 25-70-68 E-mail: kai@skbr.ru, адрес в Интернет: www.skbr.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

«30» января 2020 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
