ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для отбора проб воздуха ПА-20М (далее - приборы ПА-20М) предназначены для измерений заданного объема воздуха при отборе разовых и среднесменных проб воздуха атмосферы и рабочей зоны на загрязненность.

Принцип действия приборов ПА-20М основан на протягивании воздуха через фильтрующие материалы или поглотительные сосуды с помощью встроенного в прибор побудителя расхода в течение заданного таймером интервала времени.

Количественный анализ загрязнений воздуха рабочей зоны и атмосферы производится после их концентрирования, которое осуществляется протягиванием анализируемого воздуха через поглотительные сосуды или фильтрующие материалы, закрепленные в специальных патронах. Объем пробы воздуха определяется по показаниям ротаметров или датчиков расхода (в зависимости от исполнения прибора), встроенных в прибор ПА-20М, и заданному времени отбора пробы.

Конструктивно прибор ПА-20М состоит из устройства для протягивания воздуха, контроллера, ротаметра или датчика расхода в зависимости от исполнения прибора, встроенного таймера для задания времени отбора пробы воздуха или счетчика объема.

Приборы ПА-20М являются одноканальными и выпускаются в пяти исполнениях в зависимости от задаваемых расходов, первичных датчиков (ротаметры или датчики расхода) и вида индикации: ПА-20М-1, ПА-200М-3, ПА-20М-3-1, ПА-20М-3-2, ПА-20М-4.

Корпуса приборов ПА-20М имеют несколько вариантов исполнений, которые отличаются цветом и конструкцией. По заявке заказчика возможны следующие изменения внешнего вида приборов: изменение цвета панели управления и корпуса приборов; изменение расположения ручки, разъемов и панели управления на корпусе прибора; изменение расположения штуцеров для фильтродержателей.

Общий вид приборов ПА-20М и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 5.

Место

пломбирования

Рисунок 1 - Общий вид приборов ПА-20М-1 и схема пломбировки

Рисунок 2 - Общий вид приборов ПА-20М-3 и схема пломбировки

Рисунок 3 - Общий вид приборов ПА-20М-3-1 и схема пломбировки

Место

пломбирования

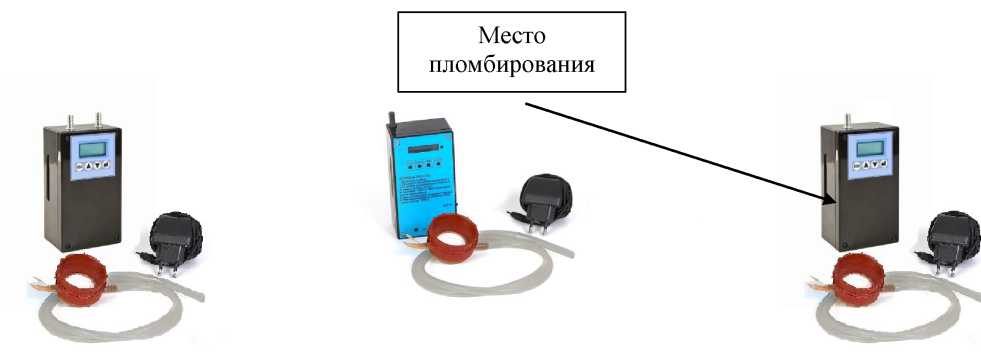

Рисунок 4 - Общий вид приборов ПА-20М-3-2 и схема пломбировки

Рисунок 5 - Общий вид приборов ПА-20М-4 и схема пломбировки

отсутствует.

аблица 1 - Метрологические характеристики

аблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель прибора ПА-20М способом наклейки.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 65-221-2010 «ГСИ. Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М. Методика поверки», утвержденному ФГУП «УНИИМ» 2010г.

Основные средства поверки:

• - счетчик газовый барабанный ГСБ-400, регистрационный номер в Федеральном информационном фонде 734-72;

• - счетчик газа объемный диафрагменный ВК-С4, регистрационный номер в Федеральном информационном фонде 20272-00;

• - счетчик газа объемный диафрагменный ВК-С6, регистрационный номер в Федеральном информационном фонде 30894-05;

• - секундомер электронный цифровой СЭЦ-10000 Щ, регистрационный номер в Федеральном информационном фонде 11152-87.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 51945-2002 Аспираторы. Общие технические условия

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 Государственная поверочная схема для средств измерений объемного и массового расходов газа

ТУ 4215-008-39906142-2010 Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-300М. Технические условия

Общество с ограниченной ответственностью «ЭКОТЕХ-Урал» (ООО «ЭКОТЕХ-Урал») ИНН 6658036938

Юридический адрес: 620014, г. Екатеринбург, ул. Московская, д.1

Адрес: 620014, г. Екатеринбург, ул. Хомякова, д. 9а

Телефон (факс): +7 (343) 359-83-07, 368-50-05

E-mail: ecoural@mail.ru

Web-сайт: ecoural.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011.
