№3288 от 24.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132548
О переоформлении свидетельства об утверждении типа средства измерений № 70789 "Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3288 от 24.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ24 декабря 2019 г. № 3288
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 70789 «Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ПриСТ» б/д № 942 и № 943, приказываю:
-
1. Внести изменения в описание типа на измерители сопротивления изоляции АКИП-8602, АКИП-8602/1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72044-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу ПР-19-2018МП (с Изменением № 1) «Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1. Методика поверки», утвержденному АО «ПриСТ» 7 октября 2019 г., и распространить действие документа на измерители сопротивления изоляции АКИП-8602, АКИП-8602/1, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 70789
«Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1»,
зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72044-18, в связи с заменой документа на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ElB07EOFBeOEA118900BCB6D09D Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11,2019 до 06.11.2020 _________________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «24» декабря 2019 г. № 3288
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1
Назначение средства измеренийИзмерители сопротивления изоляции АКИП-8602, АКИП-8602/1 (далее - измерители) предназначены для измерения электрического сопротивления изоляции.
Описание средства измеренийПринцип действия измерителей основан на измерении тока протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Различие моделей состоит в диапазонах значений испытательного напряжения и диапазонах измерений сопротивления изоляции.
Измерители оснащены системой предупреждения о наличии опасного напряжения в подключаемой цепи.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.

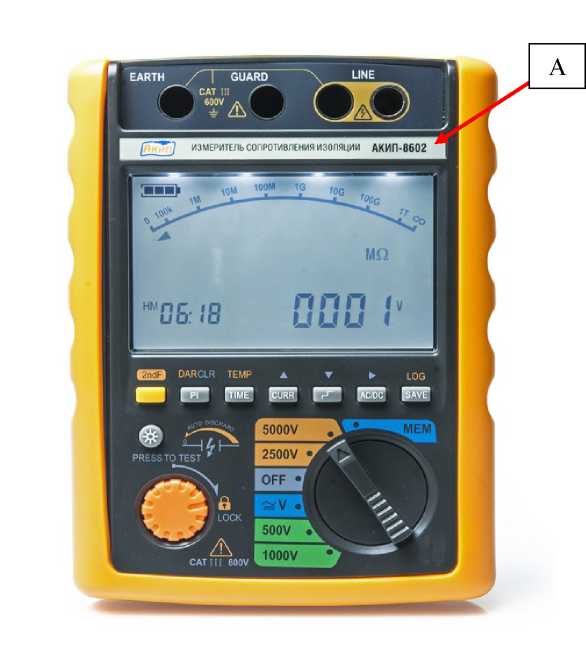

Общий вид измерителей и место нанесения знака утверждения типа средства измерений представлены на рисунке 1. На измерители не предусмотрено нанесение пломб.
Рисунок 1 - Общий вид измерителей и место знака утверждения типа (А)
Программное обеспечение
отсутствует.
Метрологические и технические характеристикипредставлены в таблицах 2-3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальные значения испытательного напряжения, В для моделей 8602 для моделей 8602/1 |
500, 1000, 2500, 5000 250, 500, 1000, 2500 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02-иизм+3 е.м.р.) |
|
Диапазон измерений среднеквадратичного значения напряжения переменного тока, В |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В |
±(0,02-иизм+3 е.м.р.) |
|
Диапазоны измерений сопротивления изоляции при значении испытательного напряжения: 250 В (для моделей 8602/1) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 2,50 ГОм |
|
500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 5,00 ГОм |
|
1000 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм |
|
2500 В |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм |
|
5000 В (для моделей 8602) |
от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 999 ГОм от 1,00 до 1,20 ТОм |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции в диапазоне: от 0,0 до 100 ГОм включ. св. 100 ГОм |
±(0,05<Иизм+3 е.м.р.) ±(0,2 ^изм) |
|
Пределы допускаемой абсолютной погрешности формирования испытательного напряжения, В 250,500 1000, 2500, 5000 |
+(0,22 •иуст) +(0,20/иУст) |
|
Примечания иизм - измеренное значение напряжения постоянного тока иуст - значение выбранного испытательного напряжения R™ - измеренное значение сопротивления электрической изоляции е.м.р. - единица младшего разряда | |
Продолжение Таблицы 2
|
1 |
2 |
|
Диапазон измерений токов утечки, мкА |
от 0,000 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений токов утечки от 0,000 до 5,250 мкА св. 5,250 мкА |
±(0,1-1изм+5 е.м.р.) ±(0,025-1^+5 е.м.р.) |
|
Примечания 1изм - измеренное значение тока утечки е.м.р. - единица младшего разряда | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Источник питания |
8 х 1,5 В (LR 14) тип C |
|
Габаритные размеры средства измерений, мм, не более - высота |
210 |
|
- ширина |
155 |
|
- длина |
95 |
|
Масса, кг, не более |
1,75 |
|
Условия применения: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
75 |
|
- атмосферное давление, кПа |
от 96 до 104 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель |
1 шт. | |
|
Измерительные провода |
3 шт. | |
|
Источник питания |
тип C (LR 14) |
8 шт. |
|
Сетевой адаптер питания |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Кабель USB |
1 шт. | |
|
Диск с ПО |
1 шт. | |
|
Жесткий кейс |
1 шт. | |
|
Методика поверки |
ПР-19-2018МП |
1 экз. |
осуществляется по документу ПР-19-2018МП (с Изменением № 1) «Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1. Методика поверки», утвержденному
АО «ПриСТ» 07 октября 2019 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 51160-12);
-
- вольтметр универсальный В7-78/1 (регистрационный номер 52147-12);
-
- магазин сопротивлений АКИП-7502/1 (регистрационный номер 56598-14);
-
- магазин сопротивлений АКИП-7502/3 (регистрационный номер 56598-14);
-
- катушка электрического сопротивления измерительная Р331 1000 Ом
(регистрационный номер 1162-58)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям сопротивления изоляции АКИП-8602, АКИП-8602/1ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя.
ИзготовительShenzhen Victor Hi-Tech Co., Ltd., Китай
Адрес: 412-3 Bagua 4 Rd Ind Dist Bagualing, Futian District Shenzhen, Guangdong, China
Телефон: +86 755-82426859 ext.261.262.268
Факс: +86 755-25921032,
Web-сайт: www.china-victor.com
ЗаявительАкционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центрАкционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
