№1530 от 17.10.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 44471 "Весы вагонные тензометрические ВВТ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17.10.2016
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 44471 «Весы вагонные тензометрические ВВТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НАИС» от 27 июля 2016 г. № 505, от 16 августа 2016 г. № 557 и № 558 приказываю:
-
1. Внести изменения в описание типа на весы вагонные тензометрические ВВТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48255-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 44471 «Весы вагонные тензометрические ВВТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 48255-11, в связи с внесением изменений в методику поверки.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 44471 «Весы вагонные тензометрические ВВТ» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление
свидетельства с описание
и выдачу его
юридическому лицу или ин;
5. Контроль за исполни
Заместитель Руководителя
Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. №1530
Изменения в описание типа на весы вагонные тензометрические ВВТОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные тензометрические ВВТ
Назначение средства измеренийВесы вагонные тензометрические ВВТ (далее - весы) предназначены для статического взвешивания массы груза, перевозимого железнодорожным транспортом.
Описание средства измеренийВ состав каждой модификации весов семейства 1 (с аналоговыми датчиками) и семейства 2 (с цифровыми датчиками) входит:
-
• грузоприемное устройство (ГПУ) модульной конструкции, которое включает в себя от одной до четырех грузоприемных платформ (рисунок 1);
-
• весоизмерительное устройство, включающего в себя от 4 до 12 весоизмерительных
датчиков;
Рисунок 1 - Фотография вагонных тензометрических весов ВВТ
Рисунок 2 - Фотография индикатора/терминала
В состав каждой модификации весов входит ГПУ, которое включает в себя одну или несколько грузоприемных платформ и весоизмерительное устройство. ГПУ служит для принятия нагрузки. Грузоприемная платформа опирается на весоизмерительные датчики, установленные на недеформируемом основании.
Смещение ГПУ в горизонтальной плоскости при въезде взвешиваемого вагона ограничивается регулируемыми упорами - отбойниками (рисунок 1): продольными, закрепленными на грузоприемной платформе, и поперечными, закрепленными на закладных деталях недеформируемого основания.
Весоизмерительное устройство, в зависимости от модификации весов, состоит из одного из следующих комплектов весоизмерительных датчиков:
-
- комплекта датчиков весоизмерительных тензорезисторных С16А (аналоговых) (Госреестр № 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в аналоговый электрический сигнал, пропорциональный массе;
-
- комплекта датчиков весоизмерительных тензорезисторных С16А (цифровых) (Госреестр № 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, (вид взрывозащиты OExiaIICT4/T6X) для работы во взрывоопасных зонах классов 1 и 2;
-
- комплекта датчиков весоизмерительных тензорезисторных C16i (Госреестр № 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в цифровой кодированный электрический сигнал, пропорционально массе.
Весоизмерительные датчики встраиваются в узлы встройки.
Соединительные коробки располагаются в приборных отсеках грузоприемного устройства. Блоки согласования служат для суммирования и коммутации аналоговых сигналов весоизмерительных датчиков. Клеммные коробки служат для подключения цифровых весоизмерительных датчиков к линии связи.
Весы выпускаются однодиапазонными с максимальной нагрузкой 60 т и многоинтервальными с максимальной нагрузкой 100,150 и 200 т.
Весы семейства 1 конструктивно состоят из грузоприемного устройства и индикатора ВТ-008. Грузоприемное устройство включает в себя одну или несколько грузоприемных платформ и весоизмерительное устройство. Весоизмерительное устройство представляет собой комплект датчиков весоизмерительных тензорезисторных С16А (аналоговых).
Весы семейства 2 конструктивно состоят из грузоприемного устройства и терминала ВТ - 009. Грузоприемное устройство включает в себя одну или несколько грузоприемных платформ и весоизмерительное устройство. Весоизмерительное устройство представляет собой комплект датчиков весоизмерительных тензорезисторных C16i (цифровых) или комплекта весоизмерительных аналоговых датчиков типа С16А и устройства обработки аналоговых данных.
При использовании в весах датчиков весоизмерительных тензорезисторных C16i с помощью встроенного в датчик аналого-цифрового преобразователя аналоговый электрический сигнал преобразуется в дискретный. Далее дискретный сигнал поступает в терминал ВТ-009 и значение массы груза индицируется на цифровом табло терминала.
Весы могут быть оснащены последовательными интерфейсами RS-232, RS-485 или USB 2.0 для связи с внешними электронными устройствами (например, ЭВМ, принтеры, электронные регистрирующие устройства). В весах предусмотрены следующие функции и устройства:
-автоматическое устройство установки нуля;
-полуавтоматическим устройством установки нуля;
-устройство первоначальной установки нуля;
-устройство слежения за нулем;
-показывающее устройство с расширением показаний.
Весы семейства 1 оснащены полуавтоматическим устройством уравновешивания тары. Весы семейства 2 оснащены устройством выборки массы тары.
Весы оснащены устройством первоначальной установки нуля и устройством слежения за нулем. Диапазон установки на нуль (суммарный) устройств установки нуля и слежением за нулем не должен превышать 4 % Мах. Диапазон устройства первоначальной установки нуля не должен превышать 18 % Мах.
Весы семейства 1 выпускаются в 14 модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных платформ, габаритными размерами.
Весы семейства 2 выпускаются в 7 модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных платформ, габаритными размерами.
Пример записи модификаций весов из семейства 1 и 2 в других документах и при заказе:
Весы вагонные тензометрические BBT-X-Y-M-Ц-Р (исполнение 1), где:
ВВТ - тип весов;
X - максимальная нагрузка, т;
Y - количество грузоприёмных платформ;
М - модернизированные весы (реконструированные);
Исполнение 1 - весы во взрывозащищённом исполнении.
Ц - цифровые весы (указание на семейство 2).
Р - весы с разгрузкой.

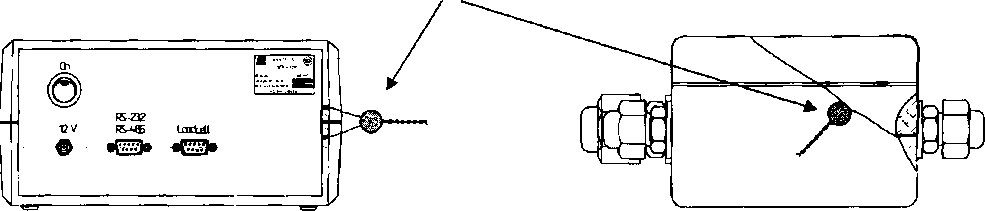

Место нанесения свинцовой пломбы
Рисунок 3 - Схема пломбировки индикатора
Программное обеспечениеПрограммное обеспечение (ПО) индикатора ВТ-008 реализовано аппаратно и является встроенным и метрологически значимым.
Для ПО индикатора ВТ-008 по алгоритму CRC-16 подсчитывается контрольная сумма, которая является неизменной в течение всего периода эксплуатации ПО. Контрольная сумма рассчитывается для всей области памяти программ микроконтроллера. Идентификационный номер и контрольную сумму ПО можно увидеть на дисплее индикатора ВТ-008 выбрав в главном меню пункт «Состояние индикатора».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
Весы |
|
Идентификационное наименование ПО |
ВТ-008 |
|
Номер версии (идентификационный номер) ПО |
VI.10 |
|
Цифровой идентификатор ПО |
24354 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики весов
|
№ п/п |
Наименование характеристики |
Показатель характеристики |
|
1 |
2 |
3 |
|
1 |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
|
2 |
Максимальная нагрузка, Мах, т |
Мах = 60;100;150;200 |
|
2.1 |
Индексированная максимальная нагрузка для весов с Мах-60/100/150т, Мах^т |
Мах 1=60 |
|
Мах2=Ю0 | ||
|
Махз=150 | ||
|
2.2 |
Индексированная максимальная нагрузка для весов с Мах=200, Мах;,т |
Мах 1=60 |
|
Махг=100 | ||
|
Махз=200 | ||
|
3 |
Поверочный интервал е, и действительная цена деления, d | |
|
3.1 |
Поверочный интервал е, и действительная цена деления, d, для весов Мах = 60/100/150 т, е = d, кг |
ei=20 |
|
е2=50 | ||
|
е3=50 | ||
|
3.2 |
Поверочный интервал е, и действительная цена деления, d, для весов Мах = 60/100/200 т, е = d, кг |
ei=20 |
|
е2=50 | ||
|
е3=100 | ||
|
4 |
Максимальное число поверочных интервалов, nmax |
3000 |
|
4.1 |
Максимальное число поверочных делений поддиапазонов взвешивания, п; |
п1=3000 |
|
п2=3000 | ||
|
п3=3000 | ||
|
5 |
Диапазон уравновешивания тары |
100% Мах |
|
6 |
Диапазон температур,°C |
От минус 30 до плюс 40 |
|
7 |
Число весоизмерительных датчиков, N, не более |
N<12 |
|
8 |
Длина соединительного кабеля, L, м |
L=50 |
|
9 |
Поперечное сечение провода, а, мм2 |
А = 0,35 |
|
10 |
Пределы допускаемой погрешности при поверке, шре, кг | |
|
0<ш<500е |
±0,5е | |
|
500е<т<2000е |
±1,0е | |
|
2000е<т<3000е |
±1,5е | |
|
И |
Пределы допускаемой погрешности эксплуатации, шре, кг | |
|
0<ш<500е |
±1,0е | |
|
500е<т<2000е |
±2,0е | |
|
№ п/п |
Наименование характеристики |
Показатель характеристики |
|
2000е<т<3000е |
±3,0е | |
|
12 |
Минимальная нагрузка, Min, т |
0,4 |
|
13 |
Погрешность устройства установки нуля, кг |
±0,25е |
|
14 |
Сходимость результатов показаний |
0,2е |
|
15 |
Параметры электрического питания, сети АС | |
|
напряжение, В |
от 187 до 242 | |
|
частота, Гц |
от 49 до 51 | |
|
16 |
Параметры электрического питания, сеть DC
|
от 9 до 15 постоянный |
|
17 |
Направление движения вагонов вдоль ГПУ перед взвешиванием |
двухстороннее |
Перечень модификаций весов семейства 1 Таблица 3 - Модификации весов семейства 1
|
№ п/п |
Модификация весов |
Мах, т |
Длина грузоприёмног о устройства, мм |
Обозначение документа |
Длина грузоприёмной платформы, мм |
|
1 |
2 |
4 |
5 |
6 |
7 |
|
1 |
ВВТ-60-1 |
60 |
4530 |
2012-00.000 |
4530 |
|
2 |
ВВТ-60-1 исполнение 1 |
60 |
4530 |
2112-00.000 |
4530 |
|
3 |
ВВТ-100-2 |
100 |
13850 |
2022-00.000 |
4530 |
|
4 |
ВВТ-100-2 исполнение 1 |
100 |
13850 |
2122-00.000 |
4530 |
|
5 |
ВВТ-100-2-Р |
100 |
13850 |
2023-00.000 |
3330 |
|
6 |
ВВТ-100-2-Р исполнение 1 |
100 |
13850 |
2123-00.000 |
3330 |
|
7 |
ВВТ-150-2 |
150 |
15000 |
2024-00.000 |
5000 |
|
8 |
ВВТ-150-2 исполнение 1 |
150 |
15000 |
2124-00.000 |
5000 |
|
9 |
ВВТ-150-2-Р |
150 |
15000 |
2019-00.000 |
5000 |
|
10 |
ВВТ-150-2-Р исполнение 1 |
150 |
15000 |
2219-00.000 |
5000 |
|
11 |
ВВТ-200-1 |
200 |
15000 |
2119-00.000 |
5000 |
|
12 |
ВВТ-200-1 исполнение 1 |
200 |
15000 |
2120-00.000 |
5000 |
|
13 |
ВВТ-200-2 |
200 |
2021-00.000 |
5000 | |
|
14 |
ВВТ-200-2 исполнение 1 |
200 |
2121-00.000 |
5000 | |
|
15 |
ВВТ-200-3 |
200 |
25000 |
2035-00.000 |
15500 |
|
16 |
ВВТ-200-3 исполнение 1 |
200 |
25000 |
2135-00.000 |
15500 |
|
17 |
ВВТ-100-1 |
100 |
15500 |
2017-00.000 |
15500 |
|
18 |
ВВТ-100-1 исполнение 1 |
100 |
15500 |
2117-00.000 |
15500 |
|
19 |
ВВТ-150-1 |
150 |
15500 |
2018-00.000 |
15500 |
|
20 |
ВВТ-150-1 исполнение 1 |
150 |
15500 |
2118-00.000 |
15500 |
Перечень модификаций семейства 2
Таблица 4 - Перечень модификаций весов семейства 2
|
№ п/п |
Модификация весов |
Мах, т |
Длина грузоприемного устройства, мм |
Обозначение документа |
Длина грузоприёмной платформы, мм |
|
1 |
2 |
4 |
5 |
6 |
7 |
|
1 |
ВВТ-60-1-ц |
60 |
4530 |
2212-00.000 |
4530 |
|
2 |
ВВТ-100-2-Ц |
100 |
13850 |
2222-00.000 |
4530 |
|
№ п/п |
Модификация весов |
Мах, т |
Длина грузоприемного устройства, мм |
Обозначение документа |
Длина грузоприёмной платформы, мм |
|
3 |
ВВТ-100-2-Р-Ц |
100 |
13850 |
2223-00.000 |
3330 |
|
4 |
ВВТ-150-2-Ц |
150 |
15000 |
2224-00.000 |
5000 |
|
5 |
ВВТ-150-2-Р-Ц |
150 |
15000 |
2219-00.000 |
5000 |
|
6 |
ВВТ-200-1-Ц |
200 |
15000 |
2220-00.000 |
15500 |
|
7 |
ВВТ-200-3-Ц |
200 |
25000 |
2235-00.000 |
15500 |
|
8 |
ВВТ-100-1 -ц |
100 |
15500 |
2217-00.000 |
15500 |
|
9 |
ВВТ-150-1-Ц |
150 |
15500 |
2218-00.000 |
15500 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на маркировочные таблички, расположенные на корпусе грузоприёмного устройства и на корпусе индикатора/терминала методом шелкографии.
Комплектность средства измерений
Таблица 5 - Комплектность
|
В комплект поставки весов любой модификации входит: | ||
|
1 |
Грузоприемное устройство |
1 комплект |
|
Грузоприемное устройство включает: | ||
|
- Грузоприемные платформы |
от 1 до 6 шт. | |
|
- Датчики весоизмерительные тензорезисторные |
от 4 до 12 шт. | |
|
2 |
Эксплуатационная документация |
1 комплект |
|
Эксплуатационная документация включает: | ||
|
- Руководство по эксплуатации весов |
1 шт. | |
|
- Руководство по эксплуатации индикатора/терминала |
1 шт. | |
|
- Паспорт на весы |
1 шт. | |
|
3 |
Индикатор/терминал |
1 шт. |
|
В комплект поставки весов BBT-X-Y семейства 1 входит: | ||
|
- Индикатор ВТ-008 |
1 шт. | |
|
- Датчики весоизмерительные тензорезисторные С16А |
4-12 шт. | |
|
- Блок согласования характеристик датчиков типа БС-4, БС-6 (БСИ) |
1 -5 шт. | |
|
- Кабель сигнальный (не более 50 м) |
1 шт. | |
|
- Кабель интерфейсный типа RS-232 (1,5 м) |
1 шт. | |
|
- Комплект монтажных частей |
1 комплект | |
|
В комплект поставки весов BBT-X-Y семейства 1 исполнение 1 входит: | ||
|
Датчики весоизмерительные тензорезисторные С16А с маркировкой взрывозащиты OExiaIICT4/T6X |
4-12 шт. | |
|
- Клеммная коробка |
1-5 шт. | |
|
- Индикатор ВТ-008 |
1 шт. | |
|
- Блок защиты, [ExiaJIIC, фирмы «НВМ GmbH», Германия |
1 шт. | |
|
- Кабель сигнальный (не более 50 м) |
1 шт. | |
|
- Кабель интерфейсный типа RS-232 (1,5 м) |
1 шт. | |
|
- Оптический изолятор связи интерфейса RS-232 |
1 шт. | |
|
- Блок питания |
1 шт. | |
|
- Комплект монтажных частей |
1 комплект | |
|
В комплект поставки весов BBT-X-Y-Ц семейства 2 входит: | ||
|
- Датчики весоизмерительные тензорезисторные С16i |
4-12 шт. | |
|
- Клеммная коробка |
1-5 шт. | |
|
- Терминал ВТ-009 |
1 шт. | |
|
- Кабель интерфейсный типа RS-485 (не более 500 м) |
1 шт. | |
|
- Кабель интерфейсный типа RS-232 (1,5 м) |
1 шт | |
|
- Комплект монтажных частей |
1 комплект |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности Mi по OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 3 «Программное обеспечение».
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации устройств не обеспечивают сохранность знака поверки, нанесенного на устройство в течение всего межповерочного интервала.
Сведения о методиках (методах) измеренийРуководство по эксплуатации», раздел 2.3 «Использование изделия».
Нормативные и технические документы, устанавливающие требования к весам вагонным тензометрическим ВВТ-
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ТУ 4274-012-48254431-2011 «Весы вагонные тензометрические ВВТ».
-
3 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
Общество с ограниченной ответственностью «Новые автоматизированные измерительные системы» (ООО «НАИС»),
Юридический адрес: 344001, РФ, г. Ростов - на - Дону, ул. Республиканская 135. Фактический адрес: 344002, РФ, г. Ростов-на-Дону, ул. Шоссейная, 47-В ИНН 6162026356
Тел./факс: (863)265-82-65, 265-82-70(71).
E-mail: mail@nais.ru Http: www.nais.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
