МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФВДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17.10.2016

Москва

О внесении изменений в описание типа на комплексы аппаратно-программные для измерений скорости движения Птолемей-СМ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Лаборатория цифрового зрения» от 17 августа 2016 г. б/н приказываю:

• 1. Внести изменения в описание типа на комплексы аппаратно-программные для измерений скорости движения Птолемей-СМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64063-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  ^одлйнни1^лёктронио^7°^’ёнта7тод™*ёан> хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.



  Сертификат: 18ВА19000200800118ВВ Кому выдан: Голубев Сергей Сергеевич Действителен: с 16.11.2015 до 18.11.2016

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. №1540

Изменения в описание типа на комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ»

Комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ» (далее - комплексы) предназначены для измерений скорости движения транспортных средств и текущих значений времени.

Принцип действия комплексов основан на триангуляции положения регистрационного знака автомобиля по его изображениям на видеокадрах, получаемых с синхронизированных камер в известные моменты времени. Скорость вычисляется через отношение расстояния между триангулированными позициями регистрационного знака к разнице моментов триангуляции знака.

Комплексы состоят из:

• - блока управления «Птолемей БУ-1»;

• - распознающих камер (не более 8);

• - обзорных камер (не более 8);

• - кронштейна;

• - инфракрасного (далек - ИК) осветителя.

Блок управления «Птолемей БУ-1» состоит из:

• - рабочей станции, которая осуществляет управление комплексом, приём и обработку данных;

• - приемника ГЛОНАСС/GPS, предназначенного для приема эталонных сигналов времени от спутниковых навигационных систем ГЛОНАСС/GPS.



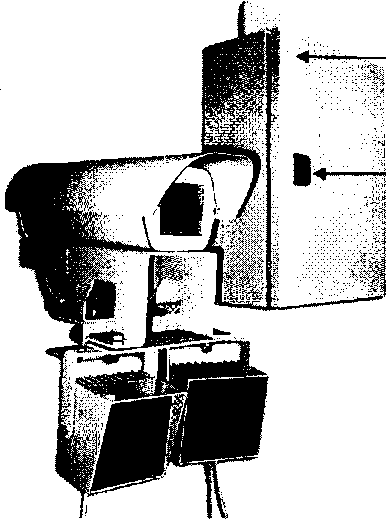

Место нанесения знака утверждения типа

Место пломбировки от несанкционированного доступа

Рисунок 1

Корпус блока управления «Птолемей БУ-1» выполнен из жаропрочного материала. После подключения комплекса корпус блока управления закрывается на замок и пломбируется.

Распознающая камера предназначена для видеорегистрации транспортных средств, распознавания их регистрационного государственного знака и формирования видеоизображения. Для расширения условий эксплуатации комплекса камеру помещают в специальный термостатированный кожух с терморегулятором, что позволяет расширить рабочий температурный диапазон комплекса.

Распознающие камеры вместе с ИК осветителем размещены на стальном кронштейне.

Комплекс соединяется с внешней компьютерной сетью, посредством которой результаты измерений в специальном формате отправляются на сервер.

Высота установки распознающих камер от 5 до 11 м. Размеры фиксированного участка для одной распознающей камеры: длина от 10 до 20 м; ширина от 2,8 до 18 м. Максимальная дальность 70 м. Расстояние от проекции точки установки ТВ датчика на дорожное полотно до оси контролируемой полосы движения транспортных средств не более 15 м.

Внешний вид комплекса, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Комплекс поставляется вместе со встроенным программным обеспечением.

Встроенное ПО функционирует в блоке управления «Птолемей БУ-1» и предназначено:

• - для определения положения регистрационных знаков автомобилей на изображениях;

• - для вычисления положения регистрационных знаков в пространстве методами триангуляции;

• - для вычисления скорости транспортного средства по результатам триангуляции положения регистрационного знака;

• - для отправки результатов измерений по сети на удаленный сервер;

• - для настройки компонентов комплекса;

• - для настройки режима связи комплекса с сервером.

Все программное обеспечение является метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Для защиты от несанкционированного доступа к ПО используется пломбирование блока управления, механически блокирующее возможность доступа к модулям комплекса.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

наносится на корпус блока управления несмываемой краской и на титульный лист руководства по эксплуатации типографским способом.

Комплектность комплекса приведена в таблице 3.

Таблица 3

осуществляется по документу 651-16-05 МП «Комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ». Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2016 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Перечень эталонов, применяемых при поверке:

• - дальномер лазерный Leica DISTO D5 (per. № 41142-09);

• - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (per. № 52614-13);

• - осциллограф АКИП-4115/1А (per. № 51561-12).

Комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ». Руководство по эксплуатации. АИТС.012016.003РЭ.

Технические условия АИТС.012016.003ТУ «Комплексы аппаратно-программные для измерений скорости движения «ПТОЛЕМЕЙ-СМ».

ООО «Лаборатория цифрового зрения»

ИНН 7820323280

Адрес: 196602, г. Санкт-Петербург, г. Пушкин, Саперная ул., 22, 18

Телефон: +7 (906) 226-83-33

Факс:   +7 (495) 404-44-44

E-mail: ptolemeycm@gmail.com

Федеральное государственное унитарного предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 526-63-00, факс: (495) 526-63-21

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
