МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 октября 2019 г.

О переоформлении, продлешА1⁽£|‘Й9ка действия свидетельства об утверждении типа средства измерений № 35794 «Газоанализаторы озона Циклон-5» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ОПТЭК» от 20 сентября 2019 г. № 3359 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на газоанализаторы озона Циклон-5, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 25597-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 35794 «Газоанализаторы озона Циклон-5», на последующие 5 лет.

• 3.  Переоформить свидетельство об утверждении типа № 35794 «Газоанализаторы озона Циклон-5», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 25597-09, в связи с изменением формы собственности заявителя с ЗАО «ОПТЭК», г. Санкт-Петербург на АО «ОПТЭК», г. Санкт-Петербург.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерен^" или индивидуальному предщ инц^гаи®°_..__.

  Г^линниР^Я^ЗХго доку^Жй, подп ».1ВД^чесФ^мУ   лицу

  —системе электронного документооборота

  •едералыюе агентство по техническому регулированию и

  __________хутаяйказа оставляю за < юбой.

• 5. Контроль за исполни [ие^щстшшег

Заместитель Руководителя

Сертификат: 00Е1036ЕЕ32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

—

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2506

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы озона Циклон-5

Газоанализаторы озона Циклон-5 (далее - газоанализаторы) предназначены для измерений массовой концентрации озона в газовых средах и в технологических газовых смесях.

Принцип действия газоанализаторов заключается в фотометрическом определении озона по собственной полосе поглощения на длине волны 1 = 253,7 нм.

Газоанализаторы представляют собой однолучевые фотометры, в которых функцию второго канала выполняет источник опорного сигнала.

Газоанализаторы Циклон-5, в зависимости от диапазона измерений, изготавливаются в следующих модификациях: Циклон-5.11, Циклон-5.21, Циклон-5.31, Циклон-5.41, Циклон-5.51.

Газоанализаторы представляют собой стационарные автоматические, показывающие приборы циклического действия, конструктивно выполненные в одном блоке.

Газоанализаторы имеют следующие виды выходных сигналов:

• - цифровую индикацию - непосредственное отображение на цифровом дисплее информации и массовой концентрации озона. Номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов: 0,01 г/м³ (для модификации Циклон-5.11, Циклон-5.21), 0,001 г/м³ (для модификации Циклон-5.31), 1 мг/м³ (для модификации Циклон-5.41), 0,1 мг/м³ (для модификации Циклон-5.51);

• - последовательный интерфейс - RS-232;

• - токовый аналоговый сигнал от 4 до 20 мА (или от 0 до 5 мА) (токовый выход линейный, пропорциональный содержанию озона).

Управление программой газоанализаторов осуществляется с помощью четырех управляющих клавиш «Е», «П», <ф>, <ф>, находящихся на лицевой панели газоанализаторов.

Общий вид газоанализаторов приведен на рисунке 1.

место нанесения знака поверки

ЦИКЛОН-5

Рисунок 1 - Общий вид газоанализатора Циклон-5

Элементы настройки измерительной части газоанализаторов конструктивно защищены: два из четырех винтов, удерживающих верхнюю крышку прибора, защищены от вскрытия этикетками-пломбами. Схема пломбировки газоанализаторов приведена на рисунках 2 и 3.

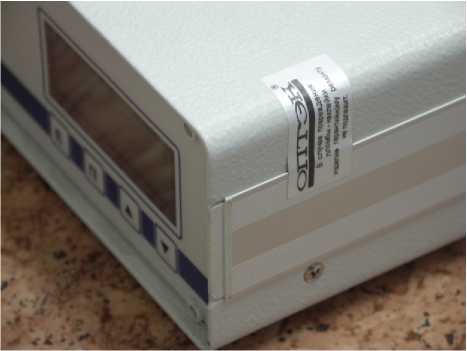

Рисунок 2 - Положение пломбы 1 (спереди)

Рисунок 3 - Положение пломбы 2 (сзади)

Газоанализаторы озона Циклон-5 имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

- расчет массовой концентрации озона,

- отображение результатов измерений на дисплее газоанализаторов,

- передача результатов измерений по интерфейсу связи с ПК,

- контроль целостности программных кодов ПО, настроечных и калибровочных констант,

- контроль общих неисправностей (связь, конфигурация),

- контроль архивации измерений,

- контроль внешней связи (RS-232).

Влияние встроенного ПО учтено при нормировании метрологических характеристик.

Уровень защиты - «средний» по Р. 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Основные метрологические . характеристики

Нормальные условия измерений:

• - температура окружающей среды от +18 до +28 °С

• - атмосферное давление от 98,325 до 104,325 кПа_______________

¹⁾ Приведенная к верхнему пределу диапазона измерений

Таблица 3 -Прочие метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры, масса и потребляемая мощность

наносится на титульный лист Руководства по эксплуатации и на шильду газоанализатора.

Таблица 6 -Комплектность газоанализатора

осуществляется по документу Методика поверки (Приложение А Руководства по эксплуатации ИРМБ.413313.001 РЭ), утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в марте 2003 г.

Основные средства поверки:

• - спектрофотометр UV-3600 (регистрационный номер 19387-08);

• - генератор озона ОЗОН-М50 (регистрационный номер 19166-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого газоанализатора с требуемой точностью.

Знак поверки наносится в виде наклейки на газоанализатор, как указано на рисунке 1, и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам озона Циклон-5 модификаций Циклон-5.11, Циклон-5.21, Циклон 5.31, Циклон-5.41, Циклон 5-51

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Технические условия ТУ 4215-015-23136558-2002

Акционерное общество «ОПТЭК» (АО «ОПТЭК»)

ИНН 7814003726

Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д. 58, литер А, пом. 20-Н Телефон: (812) 327-72-22

Факс: (812) 325-55-67

E-mail: info@optec.ru

Web-сайт: www.optec.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
