№2440 от 14.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 120690
О переоформлении свидетельства об утверждении типа средства измерений № 59201/1 "Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2440 от 14.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ14 октября 2019 г. № 2440
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 59201/1 «Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ЭРИС» от 27 июня 2019 г. № ЭР0073, № ЭР0072 и № ЭР-00349 приказываю:
-
1. Внести изменения в описание типа на датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61055-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 116-221-2014 с изменением № 2 «ГСИ. Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230. Методика поверки», утвержденному ФГУП «УНИИМ» 28 июня 2019 г., и распространить действие документа на датчики -газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 59201/1 «Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61055-15, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
к_______________________________/Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «14» октября 2019 г. № 2440
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230
Назначение средства измеренийДатчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 (далее - датчики -газоанализаторы ДГС) предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание средства измеренийПринцип действия датчиков-газоанализаторов ДГС - оптический, термокаталитический, электрохимический.
Датчики - газоанализаторы ДГС являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющие следующие функции:
-
- измерение объемной доли или массовой концентрации горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов довзрывоопасных концентраций (ДВК) (по ГОСТ 12.1.005-88) и предельно допустимые концентрации (ПДК);
-
- выдачу унифицированного токового сигнала от 4 до 20 мА;
-
- выдачу ненормированного сигнала в мВ (только для выносного высокотемпературного сенсора HT и исполнения ДГС-210-3 с термокаталитическим сенсором);
-
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART и E-WIRE (цифровой, беспроводной протокол, для передачи данных об измеренных значениях в режиме реального времени. Передача данных осуществляется в кодированном виде, шифрованной 128 битным ключом E-Key и динамическим кодом E-DKey) (опции оснащаются по заказу).
Конструктивно датчики - газоанализаторы ДГС состоят из корпуса, в который помещены сенсор (IR-инфракрасный, CT-термокаталитический, EC-электрохимический,
FR-инфракрасный на хладоны), переходная плата и плата преобразования. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, поправочные коэффициенты, диапазон измерения. Настройка датчика-газоанализатора ДГС после замены сенсора на идентичный не требуется.
Дополнительно (по заказу) датчики - газоанализаторы ДГС могут иметь реле АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (реле ПОРОГ3 доступно только для моделей, предназначенных для измерения аммиака), интерфейс HART, разъем для подключения HART коммуникатора, модуль беспроводной передачи (частота 2,4 ГГц по протоколу E-WIRE), модуль автономного питания, выносной чувствительный элемент (может быть установлен удаленно - до 30 метров от датчика), выносной термокаталитический чувствительный элемент (сенсор) HT для применения в средах с температурой окружающего воздуха до плюс 150 °С.
Датчики-газоанализаторы ДГС ЭРИС-230 отличаются от ДГС ЭРИС-210 наличием цифрового дисплея и разновидностью светодиодной индикации состояния.
Датчики - газоанализаторы ДГС имеют по 3 исполнения, отличающиеся исполнением корпуса:
-
- ДГС ЭРИС-210-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели и светодиодом состояния - в центре лицевой панели, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
-
- ДГС ЭРИС-210-2 не имеет модуля световой сигнализации в виде кольца. Оснащен светодиодом состояния в центре лицевой панели, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
-
- ДГС ЭРИС-210-3 выпускается в прямоугольном корпусе без индикации, корпус выполнен из окрашенного алюминия или пластика.
-
- ДГС ЭРИС-230-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели, светодиодом состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
-
- ДГС ЭРИС-230-2 не имеет модуля световой сигнализации в виде кольца. Оснащен четы-ремя светодиодами состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
-
- ДГС ЭРИС-230-3 оснащен тремя светодиодами состояния и OLED графическим дисплеем, не имеет модуля световой сигнализации, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
Выносные чувствительные элементы (кроме НТ) выпускаются в прямоугольном корпусе без индикации, корпус выполнен из окрашенного алюминия или пластика. Выносной чувствительный элемент НТ выпускается в стальном закругленном корпусе.
Цвета окрашиваемых корпусов определяются при заказе.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха датчики - газоанализаторы ДГС соответствуют исполнению Д3 по ГОСТ Р 52931-2008.
Датчики - газоанализаторы ДГС могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.
Общий вид датчиков-газоанализаторов ДГС, выносного термокаталитического чувствительного элемента (сенсора) HT, схемы пломбировки от несанкционированного доступа представлены на рисунках 1-8.

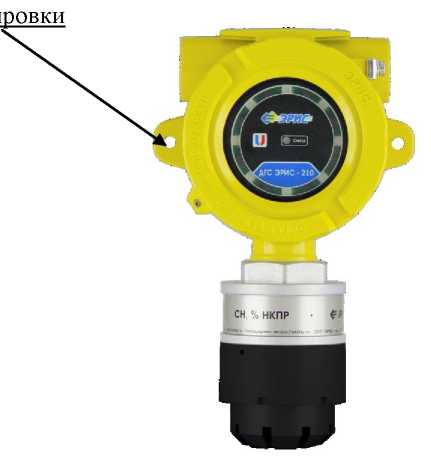

Рисунок 1 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-1 с указанием места пломбировки, слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение
СН, % НКПР ■ е.;

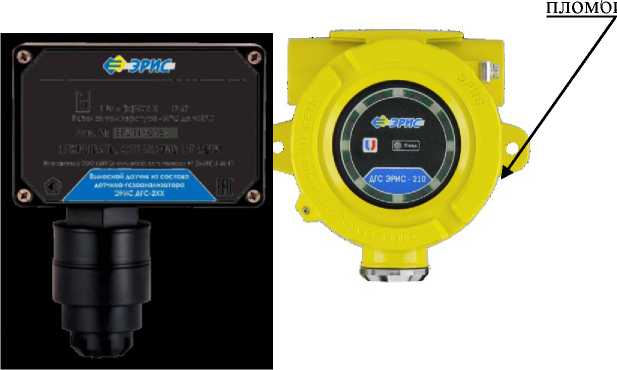

Рисунок 2 - Общий
места пломбировки
место пломбировки
ров ДГС ЭРИС-210-2 с указанием
Место пломбировки

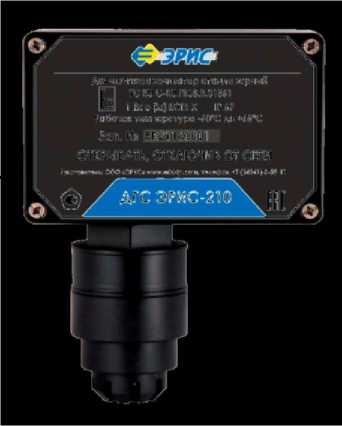

вид датчиков-газоанализаторов ДГС ЭРИС-210-3 с указанием во: в окрашенном закругленном алюминиевом корпусе и в прямо-
угольном окрашенном алюминиевом корпусе
место пломбировки

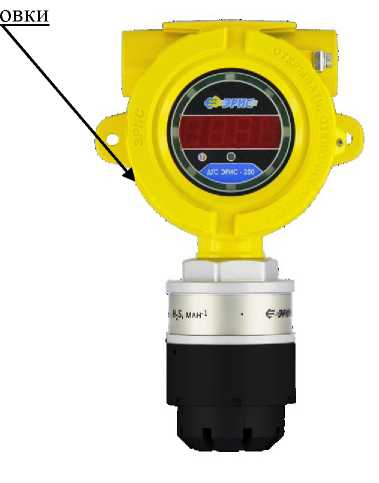

5исунок 4 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-1 с указанием места пломбировки, слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение
место пломбировки

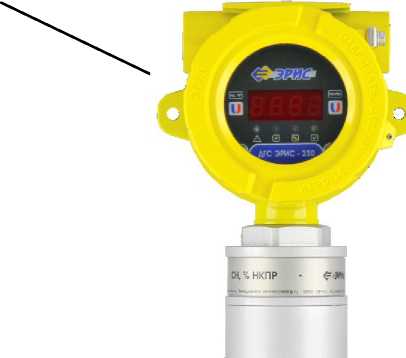

Рисунок 5 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-2 с указанием места пломбировки
место пломбиро:
Ex I Ex е (la|IICU X IF 67 Рабочая температура -60 С до +45°С
Зав. № ER21160031 (ИК-3) ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ

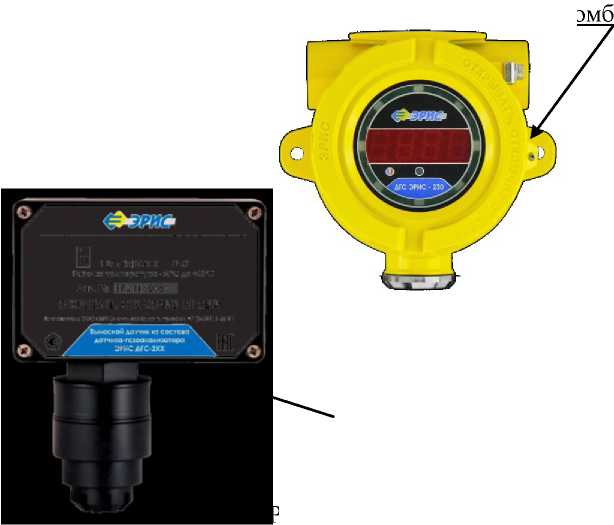

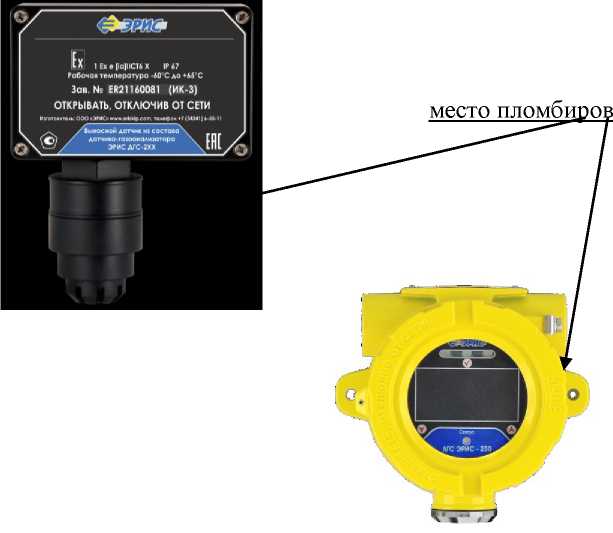

Рисунок 6 - Общий вид датчиков-газоанализато анием места
пломбировки, слева направо: исполнение с выносным чу вствительным элементом, моноблочное исполнение
' $ эеис
место пломбировки

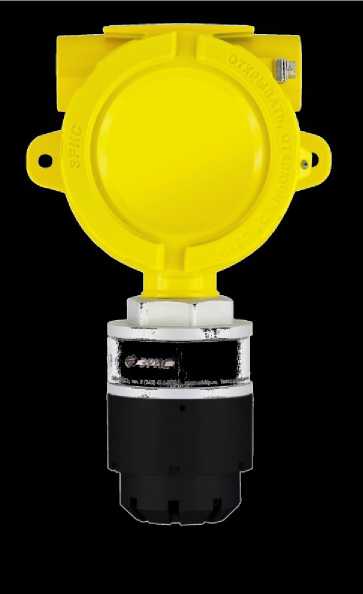

Рисунок 7 - Общий вид выносного термокаталитического чувствительного элемента (сенсора) HT с указанием места пломбировки
H2S, млн1
СИ, % НКПР
[атчиков-газоанализаторов в корпусе из нержавеющей стали. Сле-раво: ДГС 210-1, ДГС 230-1, ДГС-230-3
Программное обеспечениеИдентификационные данные встроенного программного обеспечения газоанализаторов ДГС указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DGS 210.bin |
DGS 230.bin |
|
Номер версии (идентификационный номер ПО), не ниже |
v.1.00.513 |
v.1.00.513 |
|
Цифровой идентификатор ПО |
- | |
Защита программного обеспечения датчиков-газоанализаторов ДГС от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по P 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной абсолютной погрешности датчиков-газоанализаторов ДГС с инфракрасным сенсором (IR)
|
Определяемый компо-нент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента2 |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Метан CH4 |
IR-CH4-100T |
от 0 до 4,4 % (от 0 до100 % НКПР3) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,132 % (±3 % НКПР) |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±(0,058^Х+0,004) % (±(0,062-Х-0,1) % НКПР) | |||
|
1И-СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132 % (±3 % НКПР) | |
|
IR-CH4-100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,22 % (±5 % НКПР) | |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
± (0,02^Х+0,176) % (± (0,02\Х- 4) % НКПР) | |||
|
IR-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22% (±5 % НКПР) | |
|
IR-CH4- 100% |
от 0 до 100 % |
от 0 до 100 % |
±10 % отн. | |
|
Этилен C2H4 |
Ж-С2Н4-50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
IR-C2H4-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Пропан C3H8 |
Ж-СзН8-100Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,051 % (±3 % НКПР) |
|
св. 0,85 до 1,70 % (св. 50 до 100 % НКПР) |
±(0,061-Х-0,001) % (±(0,062-Х-0,1) % НКПР) | |||
|
IR-C3H8-50T |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051% (±3 % НКПР) | |
|
IR-C3H8-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,085 % (±5 % НКПР) | |
|
св. 0,85 до 1,70 % (св. 50 до 100 % НКПР) |
±(0,02^Х+0,068) % (±(0,02-Х+4) % НКПР) | |||
|
IR-C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085% (±5 % НКПР) | |
|
Бутан C4H10 |
1И-С4Н10-50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4H10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1-бутен C4H8 |
1И-С4Н8-50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4H8-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Изобутан i-C4Hio |
IR-i-C4H10- 50Т |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-i-C4H10-50 |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Пентан C5H12 |
IR-C5H12-50T |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C5H12-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
Ж-С5Н10-50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
Ж-С5Н10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан C6H14 |
Ж-СбНи-50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C6H14-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан СбН12 |
Ж-СбН12-50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
Ж-СбНп-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Этан C2H6 |
IR-C2H6-50T |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR-C2H6-50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125 % (±5 % НКПР) | |
|
Метанол СНзОН |
IR-СНзОН- 50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
Ж-СН3ОН-50 |
от 0 до 2,75 % (от 0 до 45,8 % НКПР) |
от 0 до 2,75 % (от 0 до 45,8 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
IR-dhOH- 100 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % включ. (от 0 до 50 % НКПР включ.) |
±0,3 % (±5 % НКПР) | |
|
св 3,0 до 6,0 % (св 50 до 100 % НКПР) |
св. 3,0 до 6,0 % (св. 50 до 100 % НКПР) |
±(0,02^Х+0,24) % (±(0,02-Х+4) % НКПР) | ||
|
Пары нефтепро 4 дуктов |
IR-C 1-1П 1-50 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Бензол СбНб |
Ж-СбН>-50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
Ж-СбН>-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен СзНб |
Ж-С3Н6-50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
Ж-С3Н6-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
Ж-С2Н5ОН- 50Т |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
Ж-С2Н5ОН- 50 |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,155 % (±5 % НКПР) | |
|
Гептан С7Н16 |
Ж-С7Н16-50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
Ж-С7Н16-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
Ж-С2Н4О- 50Т |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
IR-С 211,|О-50 |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Диоксид углерода СО2 |
IR-CO2-5 |
от 0 до 5,0 % |
от 0 до 2,5 % включ. |
±0,125 % |
|
св. 2,5 до 5,0 % |
±(0,0028^X+0,118) % | |||
|
Ацетон СН3СОС Нз |
IR- СН3СОСН3- 50Т |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR- СН3СОСН3- 50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Изобутилен i-C4H8 |
Ж4-С4Н8-50Т |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
IR-i-C4H8-50 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
Изопропен C5H8 |
Ж-С5Н8-50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C5H8-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
П<-С41;-50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
Ж-С2Н2-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) | |
|
Акрилонитрил СзНзN |
IR-dlA'- 50Т |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
IR-С J hN-50 |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Толуол С7Н8 |
1И-С7Н8-50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
Ж-С7Н8-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
1И-С8Н10-50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR- С8Н10-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
н-октан С8Н18 |
1И-С8Н18- 50Т |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
1И-С8Н18-50 |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
1И-С4Н8О2- 50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
IR- С4Н8О2- 50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат С6Н12О2 |
Ж-С6Н12О2- 50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
Ж-С6Н12О2- 50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1,3-бутадиен (дивинил) С4Н6 |
1И-С4Н6-50Т |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
П<-С.|11,6-50 |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2- дихлорэтан С2Н4С12 |
^-СО^СЪ- 50Т |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,186 % (±3 % НКПР) |
|
IR-('4l.|Ci;- 50 |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Диметил-сульфид C2H5SH |
IR-C^SR- 50Т |
от 0 до 2,2 % (от 0 до 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
IR-C^SR- 50 |
от 0 до 2,2 % (от 0 до 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) | |
|
1-гексен СбН12 |
Ж-СбНп-50Т |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
Ж-СбНп-50 |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1- бутанол C4H9OH |
Ж-С4Н9ОН- 50Т |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
1К-С4Н9ОН- 50 |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
sec-2- бутанол C4H9OH |
IR-sec- С4Н9ОН-50Т |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-sec- С4Н9ОН-50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Нонан С9Н20 |
IR-G^ Ьг50Т |
от 0 до 0,7 % (от 0 до 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
Ж-С9Н20-50 |
от 0 до 0,7 % (от 0 до 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Стирол С8Н8 |
IR-C8118-50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-C8H8-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Винил хлорид С2Н3С1 |
Ж-С2Н3С1- 50Т |
от 0 до 3,6 % (от 0 до 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,108 % (±3 % НКПР) |
|
Ж-С2Н3С1- 50 |
от 0 до 3,6 % (от 0 до 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) | |
|
Циклопропан СзНб |
Ж-С3Н6-50Т |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
Ж-СзНб-50 |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
Ж-С2Н6О- 50Т |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
Ж-С2НбО-50 |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,135 % (±5 % НКПР) | |
|
Диэтиловый эфир С4Н10О |
Ж-С4Н10О- 50Т |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
Ж-С4Н10О-50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Пропи-леноксид СзНбО |
IR-СзНбО- 50Т |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
Ж-СзНбО-50 |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Хлорбен зол C6H5CI |
Ж-СбН>С1- 50Т |
от 0 до 1,3 % (от 0 до 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
Ж-СбН>С1- 50 |
от 0 до 1,3 % (от 0 до 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон C4H8O |
Ж-С4Н8О- 50Т |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
Ж-С4Н8О-50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метил-2-пропанол tert-С2Н9ОН |
Ж^Н^- 50Т |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
Ж^Н^- 50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метокси-2-метил пропан (мети-лтретбу-тиловый эфир) tert-С5Н12О |
Ж-С5Н12О- 50Т |
от 0 до 1,5 % (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
Ж-С5Н12О-50 |
от 0 до 1,5 % (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
параксилол П-С8Н10 |
IR- П-С8Н10- 50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
ортоксилол о-С8Н10 |
Ж-о-С8Н10- 50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Изопропиловый спирт С3Н8О |
1И-СзН8О-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
1-октен С8Н14 |
Ж-С8Н14-50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
Ж-С«Н14-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Метан-тиол (метил-меркаптан) (сн38Н) |
Ж-СН^Н-50 |
от 0 до 4,1 % (от 0 до 100 % НКПР) |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,205 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Этантиол (этил-меркаптан) (С^Н) |
IR^^SH^O |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
4 Т бильный в онному бен му мазуту» ный по ГО< |
ри контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплу-не приведенных в таблице, датчики - газоанализаторы применяются в качестве индика-редварительной оценки содержания компонентов с последующим анализом по методи-лнения измерений (МИ), разработанным и аттестованным в соответствии с 63-2009. иапазон показаний выходных сигналов устанавливается равным диапазону показаний, в таблице. Он может быть изменен пользователем при помощи программного обеспе-авляется по заказу). начения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для епродуктов - в соответствии с национальными стандартами на нефтепродукты конкрет- опливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомо-соответствии с техническим регламентом «О требованиях к автомобильному и авиаци-зину, дизельному и судовому топливу, топливу для реактивных двигателей и топочно-, бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилирован-СТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть, мазут, скипидар. | |||
Таблица 3 - Диапазоны измерений объемной доли определяемых компонентов и пределы допуска-
емой основной погрешности датчиков-газоанализаторов ДГС с термокаталитическим сенсором (СТ)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
5 |
|
Метан CH4 |
СТ-СН4-50Т |
от 0 до 4,4 % (от 0 до 100 % НКПР3) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132 % (±3 % НКПР) |
|
CT-CH4-50 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Сумма углеводородов по метану СхНу |
CT-(\IKCII.|-50Т |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132 % (±3 % НКПР) |
|
CT- СхНуС^^О |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Этилен C2H4 |
CT-C2H4- 50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
CT-C2H4-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Пропан C3H8 |
СТ-С3Н8-50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-СзН8-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Сумма углеводородов по пропану СхНу |
CT- СхНуСзН8-50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT- СхНуСзН8-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Бутан C4Hi0 |
CT-C4H10- 50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-C4H10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1-бутен C4H8 |
СТ-С4Н8-50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-C4H8-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Изобутан i- C4H10 |
CT-i-C4Hw- 50Т |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
CT-i-C4Hw- 50 |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Пентан C5H12 |
СТ-С5Н12-50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-C5H12-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
СТ-С5Н10- 50Т |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С5Н10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан C6H14 |
СТ-СбН14-50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-СбН14-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан СбН12 |
СТ-СбН12-50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбН12-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Этан C2H6 |
СТ-С2Н6-50Т |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
CT-C2H6-50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125 % (±5 % НКПР) | |
|
Метанол СН3ОН |
СТ-СН3ОН- 50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
СТ-СН3ОН- 50 |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Бензол С6Н |
СТ-СбНб-50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбНб-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен СзНб |
СТ-СзНб-50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
СТ-С2Н5ОН- 50Т |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
СТ-С2Н5ОН- 50 |
от 0 до 3,1 % (от 0 до 100 % НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,155 % (±5 % НКПР) | |
|
Гептан С7Н16 |
СТ-С7Н16-50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
СТ-С7Н16-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
CT- С2Н4О- 50Т |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
СТ-С2Н4О- 50 |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Ацетон СН3СОСН3 |
CT- СН3СОСН3- 50Т |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
CT- СН3СОСН3 - 50 |
от 0 до 2,5 % (от 0 до 100 % НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125 % (±5 % НКПР) | |
|
Водород Н2 |
СТ-Н2-50Т |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12 % (±3 % НКПР) |
|
СТ-Н2-50 |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) | |
|
Изобутилен i-C4H8 |
CT-i-C4H8- 50Т |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
CT-i-C4H8- 50 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
Изопропен C5H8 |
CT- C5H8- 50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT-C5H8-50 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
СТ-С2Н2- 50Т |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
СТ-С2Н2-50 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Акрилонитрил C3H3N |
СТ-СзНз^ 50Т |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
CT-СзНз^ 50 |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Толуол С7Н8 |
СТ-С7Н8- 50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
СТ-С7Н8-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
СТ-С8Н10- 50Т |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С8Н1О-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
н-октан С8Н18 |
СТ-С8Н18- 50Т |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
СТ-С8Н18-50 |
от 0 до 0,8 % (от 0 до 100 % НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
СТ-С4Н8О2- 50Т |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-С4Н8О2- 50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат С6Н12О2 |
CT- СбН12О2-50Т |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
CT- С6Н12О2-50 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1,3-бутадиен (дивинил) С4Н6 |
СТ-С4Н6- 50Т |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н6-50 |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлорэтан С2Н4С12 |
СТ-С2Н4С12- 50Т |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,186 % (±3 % НКПР) |
|
СТ-С2Н4С12- 50 |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) | |
|
Диметил-сульфид C2H5SН |
CT- C2H5SН -50Т |
от 0 до 2,2 % (от 0 до 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
CT- C2H5SН -50 |
от 0 до 2,2 % (от 0 до 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) | |
|
1-гексен СбН12 |
СТ-СбН12- 50Т |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбН12-50 |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1-бутанол C4H9OH |
СТ-С4Н9ОН- 50Т |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н9ОН- 50 |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
sec-2-бутанол C4H9OH |
CT-sec- С4Н9ОН-50Т |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT-sec- С4Н9ОН-50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Нонан С9Н20 |
СТ-С9Н20- 50Т |
от 0 до 0,7 % (от 0 до 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
СТ-С9Н20-50 |
от 0 до 0,7 % (от 0 до 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Стирол С8Н8 |
CT-C8H8- 50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
CT-C8H8-50 |
от 0 до 1,1 % (от 0 до 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Винилхлорид C2H3CI |
СТ-С2Н3С1- 50Т |
от 0 до 3,6 % (от 0 до 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,108 % (±3 % НКПР) |
|
СТ-С2Н3С1- 50 |
от 0 до 3,6 % (от 0 до 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) | |
|
Циклопропан С3Н6 |
СТ-СзНб- 50Т |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 2,4 % (от 0 до 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
СТ-С2Н6О- 50Т |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
СТ-С2Н6О- 50 |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,135 % (±5 % НКПР) | |
|
Диэтиловый эфир С4Н10О |
СТ-С4Н10О- 50Т |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-С4Н10О- 50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Пропилен-оксид С3Н6О |
СТ-СзНбО- 50Т |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
СТ-СзНбО- 50 |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) | |
|
Хлорбензол C6H5CI |
СТ-С6Н5С1- 50Т |
от 0 до 1,3 % (от 0 до 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
СТ-С6Н5С1- 50 |
от 0 до 1,3 % (от 0 до 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон C4H8O |
СТ-С4Н8О- 50Т |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
СТ-С4Н8О- 50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метил- 2-пропанол tert-С2Н9ОH |
CT- С2Н9ОH -50Т |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
CT- С2Н9ОH -50 |
от 0 до 1,8 % (от 0 до 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О |
СТ-С5Н12О- 50Т |
от 0 до 1,5 % (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
СТ-С5Н12О- 50 |
от 0 до 1,5 % (от 0 до 100 % НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
пара-ксилол П-С8Н10 |
СТ-п-С8Н1о- 50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
орто-ксилол о-С8Н10 |
СТ-о-С8Н1о- 50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Изопропиловый спирт С3Н8О |
СТ-С3Н8О- 50 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Аммиак NH3 |
СТ-ЫН3-50Т |
от 0 до 15,0 % (от 0 до 100% НКПР) |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,225 % (±3 % НКПР) |
|
CT-N^-50 |
от 0 до 15,0 % (от 0 до 100% НКПР) |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,375 % (±5 % НКПР) | |
|
1-октен С8Н16 |
СТ-С8Н16- 50Т |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
СТ-С8Н16-50 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Метантиол (метилмер-каптан) msH) |
СТ-СНзБН- 50 |
от 0 до 4,1 % (от 0 до 100 % НКПР) |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,205 % (±5 % НКПР) |
|
Этантиол (этилмеркап-тан) (С^БН) |
СТ-С2Н5БН- 50 |
от 0 до 2,8 % (от 0 до 100 % НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
1 При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуата-
ции, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
-
2 Диапазон показаний выходных сигналов устанавливается равным диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
-
3 Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.
Таблица 4- Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с электрохимическим сенсором (ЕС)
|
Определяемый компо-нент1 |
Модификация сенсора |
Диапазон измерений (ДИ)2 определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3, мг/м3 |
приведенной к ВПИ |
относи тельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сероводород Н^ |
ЕС-Н2Б-7,1 |
от 0 до 7,1 млн-1 |
от 0 до 10,0 включ. |
±15 |
- |
|
EC-^S-50 |
от 0 до 5 млн-1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
св. 5 до 50 млн-1 |
св. 7,1 до 71 |
- |
±15 | ||
|
EC-^S-20 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 20 млн-1 |
св. 14,2 до 28,4 |
- |
±10 | ||
|
EC-B2S-100 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 100 млн-1 |
св. 28,4 до 142 |
- |
±10 | ||
|
EC-^S-200 |
от 0 до 20 млн-1 включ. |
от 0 до 28,4 включ. |
±15 |
- | |
|
св. 20 до 200 млн-1 |
св. 28,4 до 284 |
- |
±15 | ||
|
EC-^S-2000 |
от 0 до 200 млн-1 включ. |
от 0 до 284 включ. |
±15 |
- | |
|
св. 200 до 2000 млн-1 |
св. 284 до 2840 |
- |
±15 | ||
|
Оксид этилена C2H4O |
EC-C2H4O-20 |
от 0 до 5 млн-1 включ. |
от 0 до 9,15 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 9,15 до 36,6 |
- |
±20 | ||
|
Хлороводород HCL |
EC-HCL-30 |
от 0 до 3млн-1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
св. 3 до 30 млн-1 |
св. 4,56 до 45,6 |
- |
±20 | ||
|
Фтористый водород HF |
EC-HF-5 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
св. 0,1 до 5 млн-1 |
св. 0,08 до 4,15 |
- |
±20 | ||
|
EC-HF-10 |
от 0 до 1 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св. 0,8 до 8,3 |
- |
±20 | ||
|
Озон О3 |
EC-O3-I |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,2включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св. 0,2 до 2 |
- |
±20 | ||
|
Моносилан (силан) SiH4 |
EC-SiH4-50 |
от 0 до 10 млн-1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
св. 10 до 50 млн-1 |
св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
EC-NO-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
св. 5 до 50 млн-1 |
св. 6,25 до 62,5 |
- |
±20 | ||
|
EC-NO-250 |
от 0 до 50 млн-1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
св. 50 до 250 млн-1 |
св. 62,5 до 312,5 |
- |
±20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диоксид азота NO2 |
EC-NO2-20 |
от 0 до 1 млн-1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
св. 1 до 20 млн-1 |
св. 1,91 до 38,2 |
- |
±20 | ||
|
Аммиак NH3 |
EC-NH3-100 |
от 0 до 10 млн-1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
св.10 до 100 млн-1 |
св. 7,1 до 71 |
- |
±20 | ||
|
EC-NH3-500 |
от 0 до 30 млн-1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
св. 30 до 500 млн-1 |
св. 21,3 до 355 |
- |
±20 | ||
|
EC-NH3-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 71 до 710 |
- |
±20 | ||
|
Цианистый водород HCN |
EC-HCN-10 |
от 0 до 0,5 млн-1 включ. |
от 0 до 0,56 включ. |
±15 |
- |
|
св. 0,5 до 10 млн-1 |
св. 0,56 до 11,2 |
- |
±15 | ||
|
EC-HCN-15 |
от 0 до 1 млн-1 включ. |
от 0 до 1,12 включ. |
±15 |
- | |
|
св. 1 до 15 млн-1 |
св. 1,12 до 16,8 |
- |
±15 | ||
|
EC-HCN-30 |
от 0 до 5 млн-1 включ. |
от 0 до 5,6 включ. |
±15 |
- | |
|
св. 5 до 30 млн-1 |
св. 5,6 до 33,6 |
- |
±15 | ||
|
EC-HCN-100 |
от 0 до 10 млн-1 включ. |
от 0 до 11,2 включ. |
±15 |
- | |
|
св. 10 до 100 млн-1 |
св. 11,2 до 112 |
- |
±15 | ||
|
Монооксид углерода CO |
EC-CO-200 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
св. 15 до 200 млн-1 |
св. 17,4 до 232 |
- |
±20 | ||
|
EC-CO-500 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
св. 15 до 500 млн-1 |
св. 17,4 до 580 |
- |
±20 | ||
|
EC-CO-5000 |
от 0 до 1000 млн-1 включ. |
от 0 до 1160 включ. |
±20 |
- | |
|
св. 1000 до 5000 млн-1 |
св. 1160 до 5800 |
- |
±20 | ||
|
Диоксид серы SO2 |
EC-SO2-5 |
от 0 до 0,7 млн-1 включ. |
от 0 до 1,86 включ. |
±20 |
- |
|
св. 0,7 до 5 млн-1 |
св. 1,86 до 13,3 |
- |
±20 | ||
|
EC-SO2-20 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 5 до 20 млн-1 |
св. 13,3 до 53,2 |
- |
±20 | ||
|
EC-SO2-50 |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 50 млн-1 |
св. 26,6 до 133,0 |
- |
±20 | ||
|
EC-SO2-100 |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 100 млн-1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
EC-SO2-2000 |
от 0 до 100 млн-1 включ. |
от 0 до 266,0 включ. |
±20 |
- | |
|
св. 100 до 2000 млн-1 |
св. 266,0 до 5320 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Хлор Cl2 |
EC-Cl2-5 |
от 0 до 0,3 млн-1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
св. 0,3 до 5 млн-1 |
св. 0,88 до 14,7 |
- |
±20 | ||
|
EC-Cl2-20 |
от 0 до 5 млн-1 включ. |
от 0 до 14,75 включ. |
±20 |
- | |
|
св.5 до 20 млн-1 |
св.14,75 до 59,0 |
- |
±20 | ||
|
Кислород О2 |
EC-O2-30 |
от 0 до 10 % включ. |
- |
±5 |
- |
|
св. 10 до 30 % |
- |
- |
±5 | ||
|
Водород Н2 |
EC-H2-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 8,0 включ. |
±10 |
- |
|
св. 100 до 1000 млн-1 |
св. 8,0 до 80,0 |
- |
±10 | ||
|
EC-H2-10000 |
от 0 до 1000 млн-1 включ. |
от 0 до 80,0 включ. |
±10 |
- | |
|
св. 1000 до 10000 млн- 1 |
св. 80,0 до 800 |
- |
±10 | ||
|
Формальдегид СН2О |
ЕС-СН2О-10 |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св.0,4 до 10 млн-1 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричный ди-метилгидра-зин (СН3ШН2 |
ЕС-С2Н№- 0,5 |
от 0 до 0,12 млн-1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св.0,12 до 0,5 млн-1 |
св. 0,3 до 1,24 |
- |
±20 | ||
|
Метанол CH3OH |
EC-CH3OH-20 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 6,65 до 26,6 |
- |
±20 | ||
|
ЕС-СНзОН-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- | |
|
св. 5 до 50 млн-1 |
св. 6,65 до 66,5 |
- |
±20 | ||
|
EC-CH3OH- 200 |
от 0 до 20 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св.20 до 200 млн-1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
EC-CH3OH- 1000 |
от 0 до 100 млн-1 включ. |
от 0 до 133,0 включ. |
±20 |
- | |
|
св.100 до 1000 млн-1 |
св. 133,0 до 1330 |
- |
±20 | ||
|
Этантиол (этилмер-каптан) С2Н5SH |
ЕС-Сз^БН-Д |
от 0 до 0,4 млн-1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св.0,4 до 4 млн-1 |
св. 1 до 10 |
- |
±20 | ||
|
Метантиол (метилмер-каптан) dhSIl |
EC-dhSIM |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 0,8 до 8 |
- |
±20 | ||
|
Карбонил-хлорид (фосген) СО20 |
ЕС-СС2О-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,41 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,41 до 4,11 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Фтор F2 |
EC-F2-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,16 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,16 до 1,58 |
- |
±20 | ||
|
Фосфин PH3 |
EC-PH3-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,141 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,141 до 1,41 |
- |
±20 | ||
|
EC-PH3-10 |
от 0 до 1 млн-1 включ. |
от 0 до 1,41 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св.1,41 до 14,1 |
- |
±20 | ||
|
Арсин AsH3 |
EC-ASH3-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,324 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,324 до 3,24 |
- |
±20 | ||
|
Уксусная кислота СНзСООН |
EC- СН3СООН-10 |
от 0 до 1 млн-1 включ. |
от 0 до 2,5 включ. |
±20 |
- |
|
св. 1 до 10 млн-1 |
св.2,5 до 25,0 |
- |
±20 | ||
|
EC- СН3СООН-30 |
от 0 до 5 млн-1 включ. |
от 0 до 12,5 включ. |
±20 |
- | |
|
св. 5 до 30 млн-1 |
св.12,5 до 75,0 |
- |
±20 | ||
|
Гидразин (N2H4) |
EC-N2H4-2 |
от 0 до 0,2 млн-1 включ. |
от 0 до 0,26 включ. |
±30 |
- |
|
св. 0,2 до 2 млн-1 |
св. 0,26 до 2,66 |
- |
±30 | ||
3-Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X<M/Vm,, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (+20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. | |||||
Таблица 5 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с сенсором FR-инфракрасный (хладоны)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон измерений2 определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, -1 млн |
массовой концентрации3, мг/м3 |
приведенной к ВПИ |
относительной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1,1,1,2-тетрафторэтан C2H2F4 (R134a) |
FR-R134а- 1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- |
|
св.100 до 1000 |
св.424 до 4240 |
- |
±20 | ||
|
FR-R134а- 2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- | |
|
св.100 до 2000 |
св.424 до 8480 |
- |
±20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Пентафторэтан C2HF5 (R125) |
FR-R125- 1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- |
|
св.100 до 1000 |
св.499 до 4990 |
- |
±20 | ||
|
FR-R125- 2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- | |
|
св.100 до 2000 |
св.499 до 9980 |
- |
±20 | ||
|
Хлордифтор-метан CHClF2(R22) |
FR-R22- 1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- |
|
св.100 до 1000 |
св.360 до 3600 |
- |
±20 | ||
|
FR-R22- 2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- | |
|
св.100 до 2000 |
св.360 до 7200 |
- |
±20 | ||
|
1,2,2-трихлортри-фторэтан C2Cl3F3(R113a) |
FR-R113а- 1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- |
|
св.100 до 1000 |
св.779 до 7790 |
- |
±20 | ||
|
FR-R113а- 2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- | |
|
св.100 до 2000 |
св.779 до 15580 |
- |
±20 | ||
|
Дихлордифтор-метан CCl2F2(R12) |
FR-R12-100 |
от 0 до 50 включ. |
от 0 до 251 включ. |
±20 |
- |
|
св.50 до 100 |
св.251 до 503 |
- |
±20 | ||
|
1,1,1,2,3,3,3-гептафторпро-пан C3HF7 (R227) |
FR-R227а- 5000 |
от 0 до 1000 включ. |
от 0 до 7070 включ. |
±20 |
- |
|
св.1000 до 5000 |
св.7070 до 35350 |
- |
±20 | ||
|
Фреон R407с (Хладон) 4 |
FR-R407c- 1000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- |
|
св.100 до 1000 |
св. 358 до 3583 |
- |
±20 | ||
|
FR-R407c- 2000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- | |
|
св.100 до 2000 |
св. 358 до 7165 |
- |
±20 | ||
|
Гексафторид серы (SFe) |
FR-SF6-1000 |
от 0 до 500 включ. |
от 0 до 3035 включ. |
±20 |
- |
|
св. 500 до 1000 |
св. 3035 до 6070 |
- |
±20 | ||
|
FR-SF6-1500 |
от 0 до 750 включ. |
от 0 до 4553 включ. |
±20 |
- | |
|
св. 750 до 1500 |
св. 4553 до 9106 |
- |
±20 | ||
| |||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пре- | |
|
дела допускаемой основной погрешности |
±0,2 |
|
Время установления выходного сигнала Т0,9, с, не более | |
|
- для инфракрасного сенсора |
5 |
|
- для термокаталитического сенсора |
10 |
|
- для электрохимического сенсора |
45 |
|
- для инфракрасного сенсора (хладоны) |
60 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 32 |
|
Потребляемая мощность, в зависимости от режима, Вт, не более: | |
|
- включение |
6,3 |
|
- прогрев |
1,0 |
|
- режим измерения (для всех, кроме ДГС-210-3 и ДГС-230-3) |
от 1,0 до 1,3 |
|
- режим измерения для ДГС-210-3 |
от 0,4 до 0,8 |
|
- режим измерения для ДГС-230-3 |
от 1,0 до 1,6 |
|
- режим измерения, при активной сигнализации (превышение порога), не |
2,2 |
|
распространяется на ЭРИС ДГС-210-3 | |
|
- при активной функции обогрева сенсора, дополнительно |
3,0 |
|
Выходной сигнал: | |
|
- цифровой |
RS-485, HART |
|
- аналоговый токовый, мА |
от 4 до 20 |
|
- аналоговый напряжения, мВ |
от (0-2) до (25- |
|
- реле (Порог 1, Порог 2, Авария, реле Порог 3 - только для датчиков NH3), |
50) |
|
В, не более: | |
|
-постоянного тока | |
|
-переменного тока |
250 |
|
- беспроводная передача данных на частоте 2,4 ГГц по протоколу E-WIRE, |
220 (2 А) |
|
дальность, м прямой видимости, не менее |
1000 |
|
Габаритные размеры (кроме ДГС-210-3), мм, не более: | |
|
- длина |
150 |
|
- высота |
110 |
|
- ширина |
235 |
|
Габаритные размеры газоанализатора ДГС-210-3, мм, не более: | |
|
- длина |
125 |
|
- высота |
170 |
|
- ширина |
60 |
|
Масса, кг, не более: | |
|
- в алюминиевом корпусе |
2,0 |
|
- в стальном корпусе |
3,9 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
-с выносным термокаталитическим сенсором HT
|
от -60 до +65 от -60 до +150 98 от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее
|
70000 35000 |
|
Маркировка взрывозащиты |
1ExdiaIICT6 X 0ExiaIICT6 X |
наносится на шильд, закрепленный на датчик-газоанализатор ДГС методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик-газоанализатор стационарный |
ДГС ЭРИС-210/ ДГС ЭРИС-230 |
1 |
|
Паспорт |
АПНС.413216.2ХХ-00 ПС |
1 |
|
Руководство по эксплуатации |
АПНС.413216.2ХХ-00 РЭ |
1** |
|
Методика поверки |
МП 116-221-2014 с изменением № 2 |
1** |
|
Калибровочная насадка |
1* | |
|
Козырек защиты от погодных осадков и солнца |
1* | |
|
Комплект для монтажа на трубу |
1* | |
|
Комплект для монтажа в воздуховоде |
1* | |
|
Магнитный ключ |
1 | |
|
Шестигранный ключ |
1 | |
|
Кабельный ввод |
1* | |
|
Заглушка кабельного ввода |
1* | |
|
Защита корпуса сенсора от осадков |
1* | |
|
Светозвуковой оповещатель СЗО |
1* | |
|
Поточная насадка для технологических сред |
1* | |
|
Разъем для подключения HART коммуникатора |
1* | |
|
* Поставляется по отдельному заказу ** Один экземпляр на партию, но не менее одного экземпляра в один адрес | ||
осуществляется по документу МП 116-221-2014 с изменением № 2 «ГСИ. Датчики-
газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230», утвержденному ФГУП «УНИИМ» 28 июня 2019 г.
Основные средства поверки:
- рабочий эталон единицы содержания компонентов в газовых средах в диапазоне значений от 140-6 до 10 % в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде 62151-15);
-
- рабочий эталон единицы молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 10 до 50 % НКПР в соответствии с приказом Росстандар-та от 14.12.2018 г. № 2664 (комплекс динамический газосмесительный ДГК-НВ, регистрационный номер в Федеральном информационном фонде 47882-11);
-
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 0,01 до 2000 млн-1 в соответствии с приказом Росстандар-та от 14.12.2018 г. № 2664 (генератор-разбавитель ГС-2000, регистрационный номер в Федеральном информационном фонде 58834-14);
-
- рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/м3 в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (генератор ГДП 102, регистрационный номер в Федеральном информационном фонде 17431-09);
-
- рабочий эталон единицы массовой концентрации озона в воздухе 1 разряда в диапазоне значений от 0 до 500 мкг/м3 в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде 23505-08);
-
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10599-2015 (СН4-воздух), ГСО 10548-2014 (СН4-азот), ГСО 10599-2015 (С2Н4-воздух), ГСО 10599-2015 (С3Н8-азот), ГСО 10524-2014 (С4Н8-воздух), ГСО 10599-2015 (с4Н10-воздух), ГСО 10600-2015 ф-С^ю-воздух), ГСО 10599-2015 (С5Н12-воздух), ГСО 10524-2014 (С5Н10-воздух), ГСО 10599-2015 (С6Н14-воздух), ГСО 10524-2014 (СбН12-воздух), ГСО 10524-2014 (С2Нб-воздух), ГСО 10524-2014 (СНзОН-воздух),
ГСО 10524-2014 (С6Н6-воздух), ГСО 10524-2014 (С3Н6-воздух), ГСО 10524-2014 (С2Н5ОН-воздух), ГСО 10524-2014 (С7Н1б-воздух), ГСО 10524-2014 (С^О-азот), ГСО 10597-2015 (СО2-азот), ГСО 10385-2013 (СН3СОСН3-азот), ГСО 10599-2015 (Н2-воздух), ГСО 10539-2014 (ьС^-азот), ГСО 10524-2014 (С5Н8-воздух), ГСО 10524-2014 (С2Н2-воздух), ГСО 10524-2014 (СзНз^воздух), ГСО 10368-2013 (СуНв-азот), ГСО 10524-2014 (СаНю-азот), ГСО 10539-2014 (СвН18-воздух); ГСО 10533-2014 (С4НаО2-воздух), ГСО 10524-2014 (СбН12О2-воздух), ГСО 10524-2014 (С4Нб-воздух), ГСО 10548-2014 (С2Н4С12-воздух), ГСО 10536-2014 (С2Н^-азот), ГСО 10524-2014 (СеНц-воздух), ГСО 10524-2014 (С4Н9ОН-азот), ГСО 10524-2014 ^ес-2-С4Н9ОН-азот), ГСО 10524-2014 (С9Н20-воздух), ГСО 10539-2014 (СвНв-азот), ГСО 10548-2014 (С^эП-воздух), ГСО 10524-2014 (С3Не-воздух), ГСО 10533-2014 (С2НбО-воздух), ГСО 10533-2014 (С^О-воздух), ГСО 10533-2014 (С3НеО-воздух),
ГСО 10548-2014 (СеН5С1-воздух), ГСО 10524-2014 (С^О-воздух), ГСО 10524-2014
0еИ-С2Н9ОН-воздух), ГСО 10524-2014 ^Н^О-воздух), ГСО 10539-2014 (СаНы-воздух),
ГСО 10545-2014 (ЫЙ3-азот), ГСО 10600-2015 (Н2S-воздух), ГСО 10545-2014 (БШд-азот),
ГСО 10545-2014 (NO-азот), ГСО 10545-2014 ^О2-азот), ГСО 10545-2014 (НС^азот),
ГСО 10597-2015 (СО-азот), ГСО 10599-2015 (БОз-азот), ГСО 10597-2015 (О2-азот),
ГСО 10545-2014 (СН2О-азот), ГСО 10536-2014 (С2Н5БН-азот), ГСО 10536-2014 (СН3БН-азот), ГСО 10545-2014 (СС12О-азот), ГСО 10545-2014 (РН3-азот), ГСО 10545-2014 (As^-азот),
ГСО 10545-2014 ^2-азот), ГСО 10548-2014 (C2H2F4-воздух), ГСО 10548-2014 (СЧ П;5-азот), ГСО 10548-2014 (СНС^-азот), ГСО 10548-2014 (С;С14;;-азот), ГСО 10548-2014 (СС^-воздух), ГСО 10548-2014 (С4 П;-возду\), ГСО 10545-2014 ^2-азот), ГСО 10532-2014 (SFe-воздух), ГСО 10550-2014 (хладоны-воздух);
-
- источники микропотоков газов и паров ИМ-РТ10-М-А2, 1 разряд в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (регистрационный номер в Федеральном информационном фонде 46915-11);
- источники микропотоков газов и паров ИМ09-М-А2, ИМ104-М-А2, ИМ107-М-Е, ИМ130-М-Е; 1 разряд в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 (регистрационный номер в Федеральном информационном фонде 15075-09);
- источники микропотоков газов и паров ИМ-ГП-177-М-А2, 1 разряд в соответствии с приказом Росстандарта от 14.12.2018 № 2664 (регистрационный номер в Федеральном информационном фонде 68336-17);
- топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть, мазут, скипидар, пара-ксилол, ортоксилол, изопропиловый спирт по ГОСТ 9805-84;
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 140-2 до 1403 В по ГОСТ 8.027-2001, постоянного электрического тока 2 разряда в диапазоне значений от 140-2 до 3 А в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091, переменного электрического напряжения 3 разряда в диапазоне значений от 1-10-1 до 750 В в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053, электрического сопротивления 3 разряда в диапазоне значений от 1402 до 1408 Ом в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мультиметр цифровой 34410А, регистрационный номер в Федеральном информационном фонде 33921-07);
- рабочий эталон единицы электрического сопротивления 3 разряда номинальных значений 140-3, 140-2, 1-10-1, 1, 10, V102, 1403, 1404, 1405 Ом в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мера электрического сопротивления МС3050, регистрационный номер в Федеральном информационном фонде 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков-газоанализаторов ДГС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам-газоанализаторам стационарным ДГС ЭРИС-210, ДГС ЭРИС-230Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н)
Приказ Росстандарта от 14.12.2018 № 2664 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-020-56795556-2009 Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 5920017357
Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25
Телефон: +7 (34241) 6-55-11
Факс: +7 (34241) 6-55-11
Е-mail: info@eriskip.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
