ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ХРОМАТИЧЕСКОЙ ДИСПЕРСИИ В ОПТИЧЕСКОМ ВОЛОКНЕ

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «7» октября 2019 г. № 2376

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ХРОМАТИЧЕСКОЙ ДИСПЕРСИИ

В ОПТИЧЕСКОМ ВОЛОКНЕ

• 1.1. Государственная поверочная схема для средств измерений хроматической дисперсии в оптическом волокне устанавливает порядок передачи единицы хроматической дисперсии - пикосекунда на нанометр (пс/нм) от Государственного первичного специального эталона при помощи рабочих эталонов средствам измерений с указанием погрешности и основных методов поверки.

• 1.2. Для данной государственной поверочной схемы устанавливается доверительная вероятность 0,95.

• 1.3. Допускается проводить передачу единиц величин рабочим эталонам и средствам измерений с применением эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

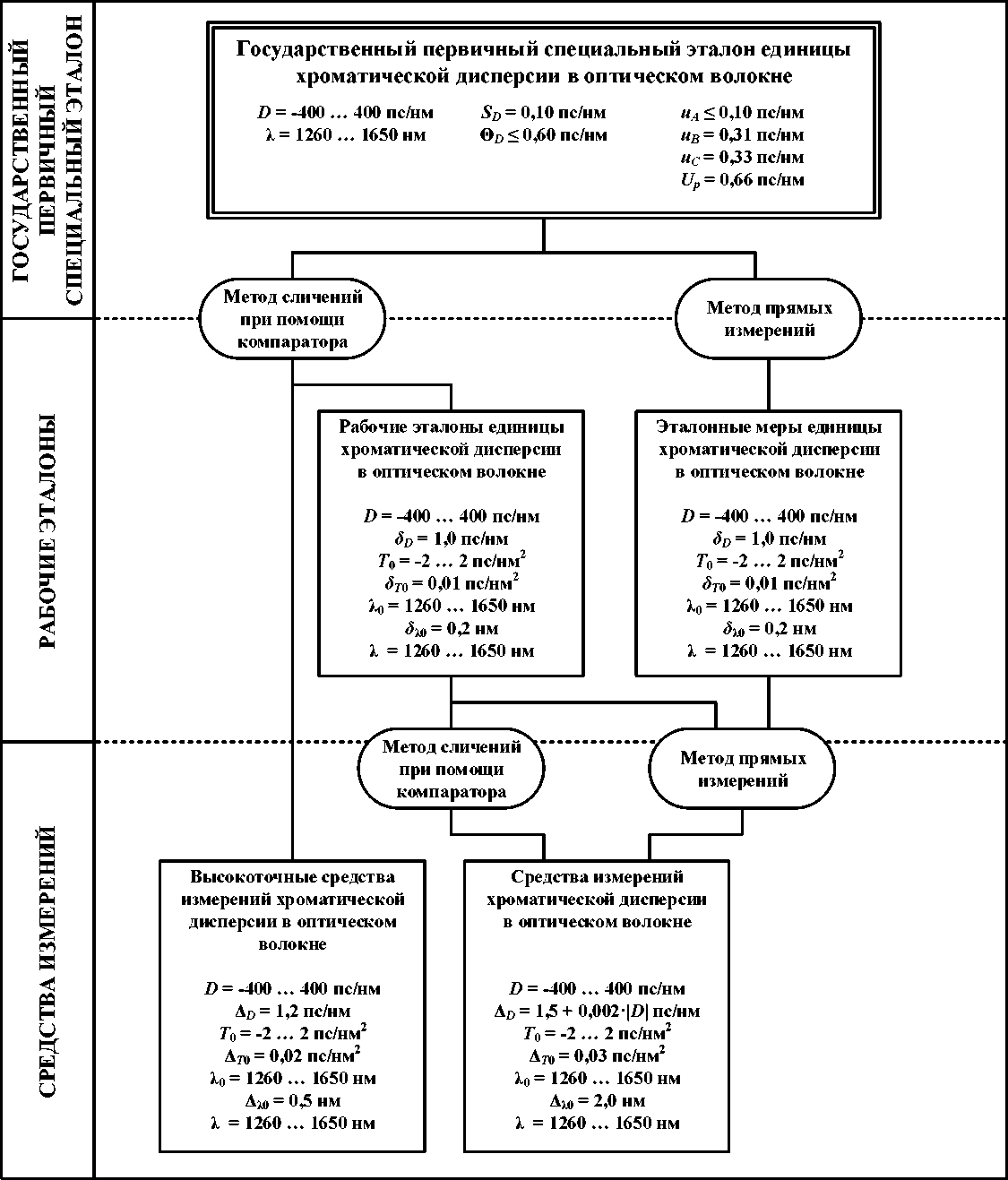

• 1.4. Графическая часть государственной поверочной схемы для средств измерений хроматической дисперсии в оптическом волокне приведена в приложении А.

• 2.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы хроматической дисперсии в оптическом волокне, передачи единицы хроматической дисперсии в оптическом волокне рабочим эталонам и средствам измерений.

• 2.2. Государственный первичный специальный эталон состоит из комплекса средств измерений, включающего в себя:

эталонный измеритель хроматической дисперсии;

векторный анализатор; перестраиваемые лазеры;

эталонный измеритель длины волны лазерного излучения; блок управления электрооптическим модулятором;

компаратор хроматической дисперсии;

эталонные меры хроматической дисперсии;

прецизионная регулируемая оптическая линия задержки; осциллограф;

блок стабилизированных источников излучения.

• 2.3. Диапазон значений хроматической дисперсии в оптическом волокне D, воспроизводимый государственным первичным специальным эталоном, составляет от минус 400 до плюс 400 пс/нм.

• 2.4. Государственный первичный специальный эталон обеспечивает воспроизведение единицы хроматической дисперсии в оптическом волокне в спектральном диапазоне А от 1260 до 1650 нм со средним квадратическим отклонением результата измерений SD, не превышающим 0,1 пс/нм при десяти независимых наблюдениях, и неисключенной систематической погрешностью ®D, составляющей 0,6 пс/нм. Неопределенность измерений при воспроизведении государственным первичным специальным эталоном единицы хроматической дисперсии в оптическом волокне составляет: стандартная неопределенность по типу А uA не более 0,1 пс/нм; стандартная неопределенность по типу B uB 0,31 пс/нм;

суммарная стандартная неопределенность uC 0,33 пс/нм;

расширенная неопределенность UP 0,66 пс/нм (коэффициент охвата k = 2).

• 2.5. Для обеспечения воспроизведения единицы хроматической дисперсии в оптическом волокне с указанной точностью следует соблюдать правила хранения и применения государственного первичного специального эталона, утвержденные в установленном порядке.

• 2.6. Государственный первичный специальный эталон применяют для передачи единицы хроматической дисперсии в оптическом волокне рабочим эталонам, эталонным мерам и высокоточным средствам измерений методом прямых измерений или сличением при помощи компаратора.

• 3.1. В качестве рабочих эталонов единицы хроматической дисперсии в оптическом волокне применяют:

рабочие эталоны единицы хроматической дисперсии в оптическом волокне, включающие в себя измерители хроматической дисперсии в комплекте с набором компараторов. Рабочие эталоны воспроизводят единицу хроматической дисперсии в оптическом волокне D в диапазоне от минус 400 до плюс 400 пс/нм, значения длины волны нулевой дисперсии А₀ в диапазоне от 1260 до 1650 нм и наклона дисперсионной кривой на длине волны нулевой дисперсии T0 в диапазоне от минус 2 до плюс 2 пс/нм²;

эталонные меры единицы хроматической дисперсии в оптическом волокне на основе образцов термостатируемых оптических волокон. Эталонные меры воспроизводят единицу хроматической дисперсии в оптическом волокне D в диапазоне от минус 400 до плюс 400 пс/нм, значения длины волны нулевой дисперсии Х₀ в диапазоне от 1260 до 1650 нм и наклона дисперсионной кривой на длине волны нулевой дисперсии T0 в диапазоне от минус 2 до плюс 2 пс/нм².

• 3.2. Доверительные границы абсолютной погрешности рабочих эталонов и эталонных мер при воспроизведении единицы хроматической дисперсии d_D составляют ± 1 пс/нм.

Доверительные границы абсолютной погрешности рабочих эталонов и эталонных мер при воспроизведении значений длины волны нулевой дисперсии составляют = ± 0,2 нм.

Доверительные границы абсолютной погрешности рабочих эталонов и эталонных мер при воспроизведении значений наклона дисперсионной кривой на длине волны нулевой дисперсии составляют д_Т0 = ± 0,01 пс/нм².

• 3.3. Рабочие эталоны и эталонные меры применяют для поверки средств измерений методом прямых измерений или методом сличений при помощи компаратора.

4.1. В качестве средств измерений хроматической дисперсии в оптическом волокне применяют:

средства измерений хроматической дисперсии в оптическом волокне, работающие в спектральном диапазоне X от 1260 до 1650 нм. Диапазоны измерений средствами измерений хроматической дисперсии в оптическом волокне составляют для хроматической дисперсии в оптическом волокне D от минус 400 до плюс 400 пс/нм, для длины волны нулевой дисперсии Х₀ - от 1260 до 1650 нм, для наклона дисперсионной кривой на длине волны нулевой дисперсии T0 - от минус 2 до плюс 2 пс/нм².

высокоточные средства измерений хроматической дисперсии в оптическом волокне, работающие в спектральном диапазоне X от 1260 до 1650 нм. Диапазоны измерений высокоточными средствами измерений хроматической дисперсии в оптическом волокне составляют для хроматической дисперсии в оптическом волокне D от минус 400 до плюс 400 пс/нм, для длины волны нулевой дисперсии X0 - от 1260 до 1650 нм, для наклона дисперсионной кривой на длине волны нулевой дисперсии T0 - от минус 2 до плюс 2 пс/нм².

• 4.2. Предел допускаемой основной абсолютной погрешности средств измерений хроматической дисперсии в оптическом волокне при измерении хроматической дисперсии в оптическом волокне AD составляет (1,5 + 0,002•DI) пс/нм, где D - измеренное значение хроматической дисперсии в оптическом волокне в пс/нм.

Пределы допускаемой абсолютной погрешности средств измерений хроматической дисперсии в оптическом волокне при измерении длины волны нулевой дисперсии Д_Х0 составляют ± 2 нм.

Пределы допускаемой абсолютной погрешности средств измерений хроматической дисперсии в оптическом волокне при измерении наклона дисперсионной кривой на длине волны нулевой дисперсии Д_Т0 составляют ± 0,03 пс/нм².

• 4.3. Пределы допускаемой основной абсолютной погрешности высокоточных средств измерений хроматической дисперсии в оптическом волокне при измерении хроматической дисперсии в оптическом волокне Д_д составляют ± 1,2 пс/нм.

Пределы допускаемой абсолютной погрешности высокоточных средств измерений хроматической дисперсии в оптическом волокне при измерении длины волны нулевой дисперсии Д_Х0 составляют ± 0,5 нм.

Пределы допускаемой абсолютной погрешности высокоточных средств измерений хроматической дисперсии в оптическом волокне при измерении наклона дисперсионной кривой на длине волны нулевой дисперсии Д_Т0 составляют ± 0,02 пс/нм².

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 октября 2019 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений хроматической дисперсии в оптическом волокне

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №  2819,

приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений хроматической дисперсии в оптическом волокне (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного специального эталона единицы хроматической дисперсии в оптическом волокне (ГЭТ 184-2010), средств измерений хроматической дисперсии в оптическом волокне и вводится в действие с 1 января 2020 г.

• 3.  Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИОФИ» (А.С.Батурин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.608-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений хроматической дисперсии в оптическом волокне».

• 4. ФГУП «ВНИИОФИ» (А.С.Батурин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036ЕЕ32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
