Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» октября 2019 г. № 2411

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «Форсаж»

Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «Форсаж» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС) и расстояния, проходимого ТС в зоне контроля, с привязкой к шкале координированного времени UTC(SU).

Принцип действия комплексов основан на автоматическом измерении скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам, косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено.

Измерение скорости ТС происходит только при условии распознавания государственного регистрационного знака (ГРЗ).

Комплексы состоят из блока обработки информации (далее - БОИ) и от одного до четырех блоков видеокамеры (далее - БВ), подключаемых к БОИ специализированным кабелем длиной до 100 м. По кабелю передается цифровой некомпрессированный сигнал видеоизображения (интерфейсы HD-SDI или 3G-SDI), сигнал управления контроллером БВ (интерфейс RS-485), и осуществляется питание БВ (24В).

БОИ содержит полнофункциональную вычислительную среду и специализированное программное обеспечение (ПО) со встроенным алгоритмом распознавания государственных регистрационных знаков (ГРЗ) транспортных средств и алгоритмом измерения скорости движения ТС. БОИ закрепляется на любой вертикальной плоской либо цилиндрической поверхности (например, опора освещения).

БВ закрепляется на поворотном кронштейне над обочиной дороги, либо на П-образной ферме надо дорогой. Установка БВ осуществляется либо в непосредственной близости от БОИ, либо на удалении от него до 100 м (на другой опоре). БВ снабжен инфракрасным (ИК) прожектором.

Высота установки БВ от 5 до 10 м от полотна дороги, зона контроля одного БВ от 30 до 75 м позволяют вести автоматическую видеофиксацию нарушений правил дорожного движения в пределах от 1 до 4 полос движения транспортных средств.

Комплексы оснащены навигационным модулем ГЛОНАСС/GPS (далее - НМ), принимающим сигналы о точном времени и географических координатах установки комплексов. Навигационный модуль подключен к БОИ с помощью разъема, для осуществления его отключения и поверки без демонтажа БОИ. НМ осуществляет синхронизацию внутренней шкалы времени операционной системы комплекса со шкалой времени UTC(SU). При невозможности определения координат установки либо синхронизации шкал времени, измерения скорости ТС не осуществляются.

В качестве НМ в комплексе используется аппаратура навигационно-временная потребителей       глобальных       навигационных       спутниковых       систем

ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM (рег. № 52614-13) с пределами допускаемой инструментальной погрешности определения координат в плане ± 5м.

Варианты комплектации комплекса включают в себя: от одного до четырех БВ, наличие/отсутствие ИК-прожектора для каждого БВ (определяется необходимостью работы в темное время суток), наличие/отсутствие комплектов молниезащиты кабеля (при длине кабеля до БВ более 10 м).

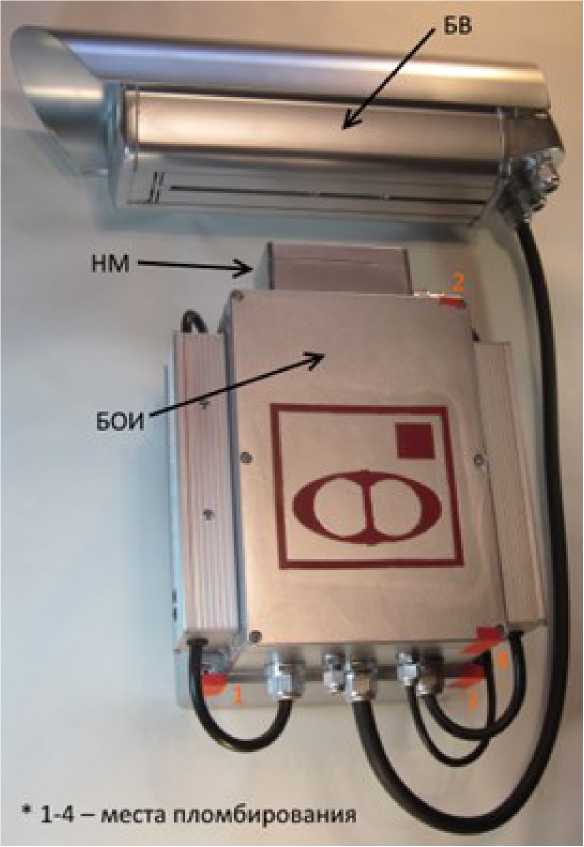

Общий вид комплекса и места пломбирования представлены на рисунке 1.

Рисунок 1 - Общий вид комплекса и места пломбирования

Комплекс работает под управлением программного обеспечения «Форсаж-1». ПО «Форсаж-1» содержит метрологически значимую часть cammodel.dll.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус вычислительного модуля в виде наклейки, на титульный лист паспорта ПС 401250-001-31745739-2014 и руководства по эксплуатации РЭ 401250-001-31745739-2014 методом печати.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 401250-002-31745739-2017 «Инструкция. Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «ФОРСАЖ». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 30 апреля 2019 г.

Основные средства поверки:

• -  аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM, NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;

• - дальномеры лазерные Leica DISTO D5 Leica DISTO D8, регистрационный номер 4114209 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Комплекс автоматической видеофиксации нарушений правил дорожного движения «Форсаж». Технические условия ТУ 401250-001-31745739-2014

Общество с ограниченной ответственностью «Инжиниринговая компания «ВИДЕОАНАЛИТИКА» (ООО «ИКВА»)

ИНН 7703813958

Адрес: 123557, г. Москва, ул, Пресненский Вал, дом 19, строение 1 Телефон (факс): (499) 702-82-96

E-mail: info@v-analytica.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 526-63-00

E-mail: office@vniiftri.ru.

Аттестат аккредитации ФГУП «ВНИИФТРИ по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

11 октября 2019 г.                                                         2411

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58127/1 «Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «Форсаж» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ИКВА» б/д приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «Форсаж», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60088-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 401250-002-31745739-2017 «Инструкция. Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «Форсаж». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 30 апреля 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 58127/1 «Комплексы измерительные с автоматической видеофиксацией нарушений правил дорожного движения «Форсаж», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60088-15, в связи с внесением изменений в методику поверки.

П/ 010092

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 0i3.ll.2019
