Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «5» августа 2019 г. № 1863

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Расходомеры-счетчики вихревые ИРВИС-РС4М

Назначение средства измерений

Расходомеры-счетчики вихревые ИРВИС-РС4М (далее - расходомеры-счетчики) предназначены для измерения и индикации объемного расхода и объема при рабочих условиях водорода, гелия, неагрессивных горючих и инертных газов (далее - газы), водяного пара, и вычисления объемного расхода (объема) газов, приведенных к стандартным условиям по ГОСТ 2939-63, массового расхода пара, количества тепловой энергии на основании измеренных температуры, давления и объемного расхода.

Описание средства измерений

Принцип действия расходомеров-счетчиков основан на эффекте формирования за телом обтекания цепочки вихрей (вихревой дорожки Кармана), частота следования которых в широком диапазоне скоростей пропорциональна объемному расходу среды. Фиксация частоты срыва вихрей производится чувствительным элементом детектора вихрей (далее - ДВ), чувствительного к пульсациям скорости либо давления, расположенным в канале перетока тела обтекания. При этом безразмерная частота формирования вихрей (число Sh) зависит только от соотношения инерционных и вязких сил при обтекании тела (числа Рейнольдса Re). Соотношение между этими двумя числами гидродинамического подобия является универсальным для различных сред и их параметров. Градуировочная зависимость расходомера-счетчика, полученная в результате сличения с образцовым расходомером, позволяет по частоте выходного сигнала определять значение объемного расхода среды.

Расходомеры-счетчики проводят расчет коэффициента сжимаемости газов, для приведения измеренного объемного расхода (объема) к стандартным условиям. Для природного газа коэффициент сжимаемости вычисляется по ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015, для свободного нефтяного газа по ГСССД МР 113-2003, для других газов - в соответствии с нормативно-справочной документацией на эти газы, в том числе по ГСССД МР 118-2005, ГСССД МР 135-2007 и ГСССД МР 147-2008.

Расходомеры-счетчики состоят из первичных преобразователей¹ (далее - ПП), блока интерфейса и питания (далее - БИП), измерительного участка (далее - ИУ), устройства подготовки потока (далее - УПП), шлюзовой камеры, соединительного кабеля, соединительных кабелей первичных преобразователей давления и температуры.

ПП состоит из первичного преобразователя расхода (далее - ППР), первичного преобразователя давления (далее - ППД), первичного преобразователя температуры (далее -ППТ), блока преобразователя-усилителя (далее - БПУ), индикатора потока ИРВИС - ИП.

ППР представляет собой отрезок трубопровода с установленным в нем вихревым преобразователем расхода. Вихревой преобразователь расхода представляет собой тело обтекания с установленным в нем ДВ.

БИП состоит² из корпуса БИП, блока индикации с кнопками управления БИ, барьера искрозащиты БИЗ, специализированного многоканального регистратора информации РИ, токового интерфейса ТИ, блока питания сетевого БПС, блока питания внешнего БПВ, адаптера внешнего питания АВП, устройства бесперебойного питания ИРВИС-УБП, коммуникационного кабеля, блока четырехзначной индикации БИ4, блока управления БУ, адаптера питания АП.

Сигналы ДВ, ППД и ППТ обрабатываются в БПУ и в виде цифрового кода передаются по соединительному кабелю в РИ.

БИП обеспечивает питание одного или нескольких ПП по искробезопасной цепи. Специализированный многоканальный регистратор информации РИ, в составе БИП, обеспечивает прием данных об измеренных параметрах с одного или нескольких ПП.

ИУ и УПП представляют собой отрезки трубопроводов прямой или специальной формы, предназначенные для нормализации потока с целью обеспечения корректности измерений, производимых расходомером-счетчиком.

Расходомеры-счетчики по конструктивному исполнению ПП имеют три модификации: полнопроходную  (ИРВИС-РС4М-Пп),  вставную (ИРВИС-РС4М-В) и погружную

(ИРВИС-РС4М-Пр).

Расходомеры-счетчики по условиям применения имеют три исполнения, которые обозначаются:

ИРВИС-РС4М-ХХ-16(25...100) Газ с давлением до 1,6 (2,5; 4,0; 6,3; 10) МПа; ИРВИС-РС4М-ХХ-Пар         Газ при давлении до 10 МПа, водяной пар при давлении до

2,5 МПа и температурой до 250 °С;

ИРВИС-РС4М-ХХ-АэрМ       Водород технический ГОСТ 3022 марок А, Б и В, гелий

ТУ 51-490-80 марок А, Б и В.

Расходомеры-счетчики в зависимости от типа примененного ДВ имеют три исполнения: ППС, ДДП, ДИМ.

В состав расходомера-счетчика может входить устройство ИРВИС-Извещатель, предназначенное для дистанционного контроля текущих значений и получения архивов, а также оповещения о нештатной работе. Для копирования архивов из памяти расходомера счетчика используется комплект вспомогательных устройств «Диспетчеризация ногами».

Общий вид расходомеров-счетчиков представлен на рисунке 1. Внешний вид БИП

представлен на рисунке 2

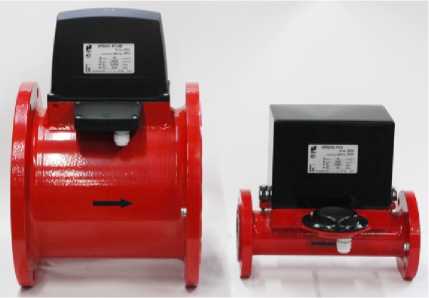

а) модификация ИРВИС-РС4М-Пп

Рисунок 1 - Общий вид ПП расходомеров-счетчиков

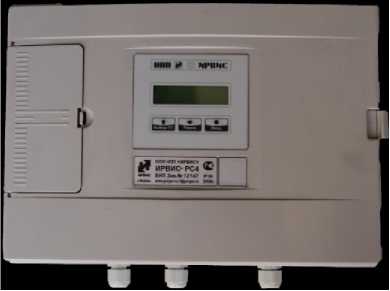

а) корпусное исполнение

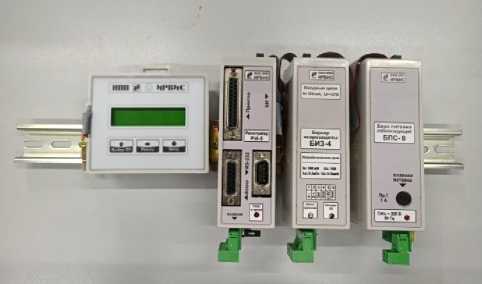

б) бес корпусное исполнение

Рисунок 2 - Общий вид БИП

Пломбировка расходомеров-счетчиков осуществляется нанесением знака поверки и установкой пломб предприятия, проводившего пусконаладочные работы и (или) установкой специальных разрушаемых стикеров изготовителя.

Пломбировка расходомеров-счетчиков нанесением знака поверки осуществляется давлением на свинцовые (пластмассовые) пломбы, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченные цифрой 1 на рисунке 3 и в виде оттиска каучукового клейма, нанесенного на маркировочные таблички первичного преобразователя и блока интерфейса и питания, отмеченные цифрой 4 на рисунке 3.

Пломбировка расходомеров-счетчиков предприятием, производившим пусконаладочные работы, осуществляется установкой свинцовых (пластмассовых) пломб, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченных цифрой 2 на рисунке 3.

Пломбировка расходомеров-счетчиков установкой специальных разрушаемых стикеров изготовителя осуществляется для блока интерфейса и питания, имеющего бескорпусное исполнение. Места нанесения специальных разрушаемых стикеров отмечены цифрой 3 на рисунке 3.

б) модификация ИРВИС-РС4М-Пп-Пар

в) модификация ИРВИС-РС4М-Пр

исполнении

ж) маркировочная табличка блока интерфейса и питания

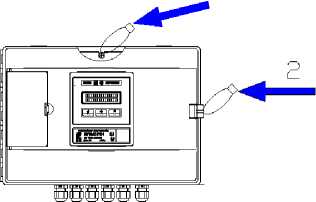

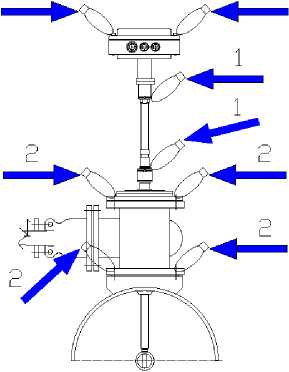

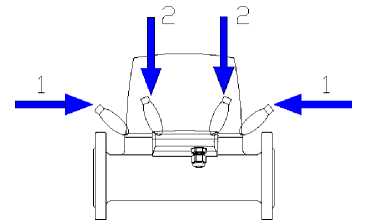

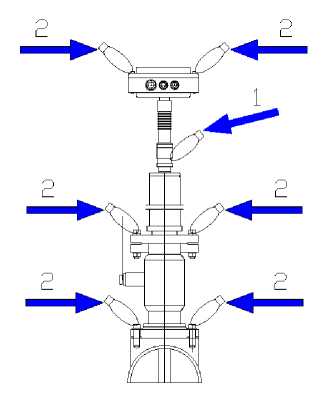

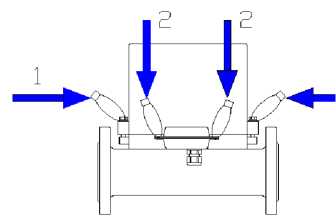

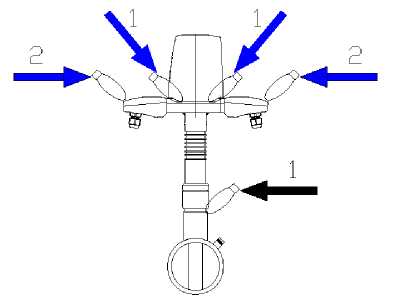

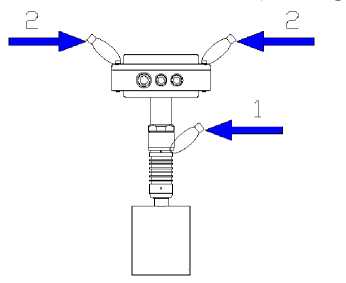

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным ПО БИП, БПУ и обеспечивает реализацию функций расходомеров-счетчиков.

Защита ПО расходомеров-счетчиков от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью log-битов защиты, ведения доступного только для чтения журнала событий.

Доступ к ПО расходомеров-счетчиков для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Для конфигурирования, диагностики расходомера-счетчика вихревого ИРВИС-РС4М, проведения поверки, а также считывания, обработки и анализа архивных и текущих данных с расходомеров-счетчиков может применяться программное обеспечение «ИРВИС-ТП».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочные таблички, прикрепляемые к ПП и БИП расходомера-счетчика методом лазерной гравировки (шелкографии и т.п.) и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Примечания:

¹ Первичный ППД поверяется в составе расходомера-счетчика. Отдельного свидетельства о поверке ППД не выпускается.

² Марка кабеля может быть заменена на другую с аналогичными характеристиками;

³ Только для бескорпусного исполнения БИП.

Поверка

осуществляется по документу МП 0954-1-2019 «Инструкция. ГСИ. Расходомеры-счетчики вихревые ИРВИС-РС4М. Методика поверки», утвержденному ФГУП «ВНИИР» 11.04.2019 г.

Основные средства поверки:

• - рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 29.12.2018 г. №2825 с пределами допускаемой относительной погрешности ±0,3% в диапазоне значений, соответствующих диапазону измерений поверяемого расходомера-счетчика;

• - рабочий эталон единицы избыточного давления 2-го разряда в соответствии с приказом Росстандарта от 29.06.2018 № 1339 в диапазоне значений избыточного давления, соответствующих диапазону измерений поверяемого средства измерений;

• - рабочий эталон единицы абсолютного давления 3-го разряда по ГОСТ Р 8.840-2013 в диапазоне значений абсолютного давления, соответствующих диапазону измерений поверяемого средства измерений;

• - рабочий эталон 3-го разряда единицы электрического сопротивления постоянного тока в соответствии с приказом Росстандарта от 15.02.2016 №146 в диапазоне от 1 до 2000 Ом;

• - рабочий эталон 2-го разряда единицы силы постоянного электрического тока в соответствии с приказом Росстандарта от 01.10.2018 №2091 в диапазоне от 0 до 25 мА;

• - частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-90), пределы измерений от 0,1 до 200 МГц, пределы допускаемой относительной погрешности по частоте опорного генератора +540"⁷ Гц;

• - нутромер микрометрический НМ (регистрационный номер в Федеральном информационном фонде 35818-13);

• - штангенциркуль электронный ШЦЦ-Ш-400 (500, 630, 800, 1000) (регистрационный номер в Федеральном информационном фонде 36767-08);

• - термогигрометр ИВА-6А-Д (регистрационный номер в Федеральном информационном фонде 46434-11), диапазон измерения влажности от 0 до 98 %, пределы абсолютной погрешности ±2 %; диапазон измерения температуры от минус 20 °С до плюс 60°С, пределы абсолютной погрешности ±0,3 °С; диапазон измерения атмосферного давления от 70 до 110 кПа, пределы абсолютной погрешности ±0,25 кПа;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на расходомеры-счетчики в соответствии с рисунком 2.

Сведения о методиках (методах) измерений

Методика измерений газа изложена в ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

Методика измерений водяного пара изложена в ФР.1.29.2003.00885 «ГСИ. Расход и количество газа. Методика выполнения измерений расходомерами газа вихревыми».

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым ИРВИС-РС4М

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 5542-2014 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТ Р 8.741-2011 ГСИ. Объем природного газа. Общие требования к методикам измерений

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа

ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ИРВС 9100.0000.00 ТУ5 Расходомеры-счетчики вихревые ИРВИС-РС4М. Технические условия

Изготовитель

Общество с ограниченной ответственностью научно-производственное предприятие «ИРВИС» (ООО НПП «ИРВИС»)

ИНН 1659005490

Адрес: 420021, РТ, г. Казань, ул. Парижской коммуны, 25/39.

Телефон (факс): (843) 212-56-31, 212-56-30.

Web-сайт: http://www.gorgaz.ru

Е-mail: 1@gorgaz.ru

Испытательные центры

Общество с ограниченной ответственностью «Метрологический центр СТП»

Адрес: 420107, г. Казань, ул. Петербургская 50, корп. 5

Телефон: (843)214-20-98, факс: (843)227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа №30151-11 от 01.12.2011 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

¹

В составе расходомера-счетчика может быть более одного ПП

²

Состав БИП зависит от модификации расходомера-счетчика и может выпускаться в бескорпусном исполнении для монтажа на DIN-рейку.
