№1727 от 25.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 103306
О переоформлении свидетельства об утверждении типа № 58213 "Вискозиметры чашечные Константа В3"
Приказы по основной деятельности по агентству Вн. Приказ № 1727 от 25.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 июля 2019 г. № 1727
Москва
О переоформлении свидетельства об утверждении типа № 58213 «Вискозиметры чашечные Константа ВЗ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «К-М» от 30 апреля 2019 г. № 137/М приказываю:
-
1. Установить методику поверки по документу 436-113-2014МП «Вискозиметры чашечные Константа ВЗ. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 18 января 2018 г., и распространить действие документа на вискозиметры чашечные Константа В 3, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 58213 «Вискозиметры чашечные Константа ВЗ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60166-15, в связи с внесением изменений в методику поверки.
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу
или индивидуальному предпринимателю
ю з! собой.
С.С. Голубев
-
4. Контроль за исполв гни
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
свгд! о стиФИКАтг
Заместитель Руководителя
сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
У
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1727
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вискозиметры чашечные Константа ВЗ
Назначение средства измеренийВискозиметры чашечные Константа ВЗ (далее - вискозиметры) предназначены для измерения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов, а также ньютоновских или приближающихся к ним жидкостей.
Описание средства измеренийПринцип действия вискозиметров Константа ВЗ основан на определении времени истечения объема жидкости через калиброванное сопло под действием силы тяжести.
Вискозиметры Константа ВЗ выпускаются в следующих модификациях:
Константа ВЗ-1(2,5), Константа ВЗ-1(5,4), Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-ОГ№53211№4, Константа ВЗ-ISO2431№3, Константа ВЗ-ISO2431№4, Константа ВЗ-ISO2431№5, Константа ВЗ-ISO2431№6, Константа ВЗ-БоМ№1, Константа ВЗ-БоМ№2, Константа ВЗ-БоМ№3, Константа ВЗ-БоМ№4, Константа ВЗ-БоМ№5.
Вискозиметры Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) представляют собой измерительный резервуар цилиндрической формы, переходящий внизу в полый конус с несъёмным соплом, жестко соединённый с внешним резервуаром для термостатирующей жидкости, в нижней части которого устанавливаются регулируемые ножки. На внутренней цилиндрической поверхности измерительного резервуара имеется кольцевая проточка ограничивающая уровень налива испытуемого материала. Вискозиметры Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметры Константа ВЗ-ОГ№53211№4, Константа ВЗ-4 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-ОГ№53211№4 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами DIN 53211-87. Вискозиметры Константа ВЗ-4 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметр Константа ВЗ-246 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел из комплекта вискозиметра, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-246 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметры Константа ВЗ-КО2431№3, №4, №5, №6 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъемным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-КО2431№3, №4, №5, №6 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами ISO 2431.
Вискозиметры Константа B3-Ford№1, №2, №3, №4, №5 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъемным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-БоМ№1, №2, №3, №4, №5 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами ASTM D1200-10.
Общий вид вискозиметров приведен на рисунке 1.

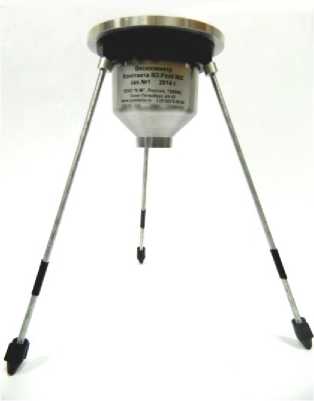

Константа ВЗ-Еога№1, №2, №3, №4, №5

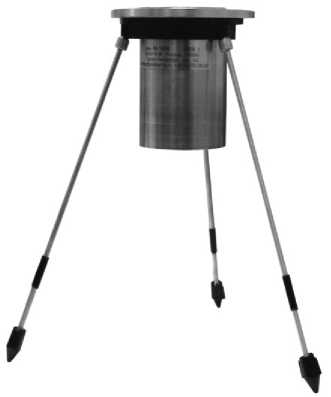

Константа ВЗ-КО2431№3, №4, №5, №6

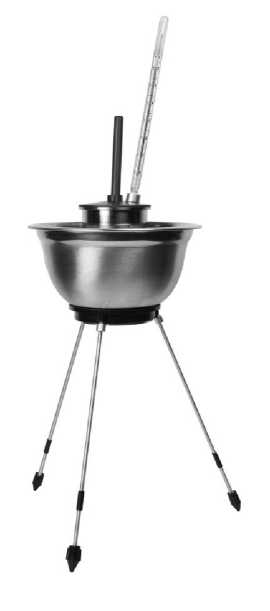

Константа ВЗ-1(2,5);
Константа ВЗ-1(5,4)

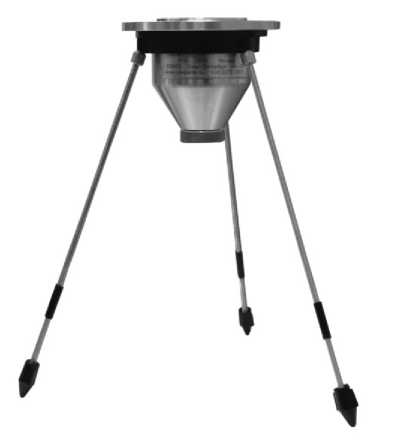

Константа ВЗ-ОГ№53211№4; Константа ВЗ-4;
Константа ВЗ-246
Рисунок 1 - Внешний вид вискозиметров
отсутствует.
Метрологические и технические характеристикиВремя истечения, поправочный коэффициент времени истечения контрольной жидкости, пределы допускаемой относительной погрешности измерения времени истечения, характеристики сопла и резервуара представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
|
Обозначение модификации |
Время истечения, с |
Поправочный коэффициент времени истечения контрольной жидкости |
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более |
Характеристики сопла |
Характеристики резервуара | |||
|
диаметр отверстия, мм |
глубина отверстия, мм |
высота, мм |
внутренний диаметр цилиндрической части, мм |
высота от верхнего края до верхней кромки сопла, мм | ||||
|
Константа ВЗ-1(2,5) |
от 12 до 150 |
от 0,9 до 1,1 |
- |
2,500±0,025 |
14,5±0,1 |
19,8±0,1 |
51,0±0,2 |
78,3±0,1 |
|
Константа ВЗ-1(5,4) |
от 5 до 200 |
от 0,9 до 1,1 |
- |
5,400±0,025 |
15,5±0,1 |
19,8±0,1 |
51,0±0,2 |
78,3±0,1 |
|
Константа ВЗ-246 |
от 70 до 300 от 12 до 200 от 20 до 200 |
- |
±3 |
2,000±0,012 4,000±0,015 6,000±0,015 |
4,000±0,015 |
4,0±0,1 |
50,0±0,1 |
68,0±0,1 |
|
Константа ВЗ-4 |
от 12 до 200 |
от 0,9 до 1,1 |
- |
4,000±0,015 |
4,000±0,015 |
4,0±0,1 |
50,0±0,1 |
68,0±0,1 |
|
Константа B3-DIN53211№4 |
от 25 до 150 |
- |
±4 |
4,000±0,015 |
4,00±0,02 |
4,0±0,1 |
50,0±0,1 |
68,0±0,1 |
|
Константа ВЗ-КО2431№3 |
от 30 до 100 |
- |
±3 |
3,000±0,012 |
20,00±0,05 |
21,3±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-КО2431№4 |
от 30 до 100 |
- |
±3 |
4,000±0,015 |
20,00±0,05 |
21,0±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-КО2431№5 |
от 30 до 100 |
- |
±3 |
5,000±0,015 |
20,00±0,05 |
20,7±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-КО2431№6 |
от 30 до 100 |
- |
±3 |
6,000±0,015 |
20,00±0,05 |
20,4±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-Богё№1 |
от 55 до 100 |
- |
±10 |
1,900±0,012 |
3,30±0,02 |
8,4±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№2 |
от 40 до 100 |
- |
±10 |
2,500±0,012 |
3,30±0,02 |
8,4±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№3 |
от 20 до 100 |
- |
±10 |
3,400±0,015 |
5,10±0,02 |
10,2±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№4 |
от 20 до 100 |
- |
±10 |
4,100±0,015 |
5,10±0,02 |
10,2±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№5 |
от 20 до 100 |
- |
±10 |
5,200±0,015 |
5,10±0,02 |
10,2±0,1 |
50,8±0,1 |
60,2±0,1 |
Таблица 2 - Общие технические характеристики
|
Наименование параметра |
Значение |
|
Рабочая температура вискозиметра и образца жидкости, °С: - вискозиметры Константа ВЗ-1(2,5), Константа ВЗ-1(5,4), Константа ВЗ-246, Константа ВЗ-4 |
20,0±0,2 |
|
- вискозиметры Константа ВЗ-ОШ53211№4, Константа ВЗ-ISO2431№3, Константа ВЗ-ISO2431№4, Константа ВЗ-ISO2431№5, Константа ВЗ-КО2431 |
23,0±0,5 |
|
- вискозиметры Константа ВЗ-БоМ№1, Константа ВЗ-БоМ№2, Константа ВЗ-БоМ№3, Константа ВЗ-БоМ№4, Константа ВЗ-БоМ№5 |
25,0±0,2 |
|
Вместимость резервуара вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-ОГ№53211№4, см3 |
100±1 |
|
Габаритные размеры вискозиметров Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) с внешним резервуаром без штатива, мм, не более: - диаметр |
150 |
|
- высота |
150 |
|
Габаритные размеры вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-ОШ53211№4, Константа ВЗ-КО2431№3, Константа ВЗ-КО2431№4, Константа ВЗ-КО2431№5, Константа ВЗ-КО2431№6, Константа ВЗ-БоМ№1, Константа ВЗ-БоМ№2, Константа ВЗ-БоМ№3, Константа ВЗ-БоМ№4, Константа ВЗ-БоМ№5 без штатива, мм, не более: - диаметр |
95 |
|
- высота |
95 |
|
Масса вискозиметров Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) с внешним резервуаром, крышкой и штоком без упаковки и штатива, кг, не более |
0,5 |
|
Масса вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-ОШ53211№4, Константа ВЗ-КО2431№3, Константа ВЗ-КО2431№4, Константа ВЗ-КО2431№5, Константа ВЗ-КО2431№6, Константа ВЗ-БоМ№1, Константа ВЗ-БоМ№2, Константа ВЗ-БоМ№3, Константа ВЗ-БоМ№4, Константа ВЗ-БоМ№5 без упаковки и штатива, кг, не более |
0,41 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, лет |
5 |
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр |
Константа ВЗ |
1 шт. |
|
Штатив |
- |
1 шт. |
|
Упаковочный футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
УАЛТ.110.000.00РЭ |
1 экз. |
|
Методика поверки |
436-113-2014МП с изм. 1 |
1 экз. |
осуществляется по документу 436-113-2014МП с изм. 1 «Вискозиметры чашечные Константа ВЗ. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 18.01.2019 г.
Основные средства поверки:
- градуировочные жидкости, аттестованные в соответствии с требованиями МИ 1289-86;
- цилиндр мерный по ГОСТ 1770-74, вместимость 50 и 100 см3, исполнение 1, КТ 1;
-
- термометр лабораторный ТЛ-19 по ГОСТ 2045-71, от +10 до +35 °С, ЦД шкалы 0,1 °С;
-
- секундомер механический Агат, 30 мин, КТ 2;
-
- калибры-пробки соответствующего диаметра 9 квалитета точности по ГОСТ 14807-69 и ГОСТ 21401-75;
-
- микрометр МК-25, КТ 2, от 0 до 25 мм, ЦД 0,01 мм по ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в разделе 3 Руководства по эксплуатации вискозиметров;
ГОСТ 8420-74 Материалы лакокрасочные. Методы определения условной вязкости.
Нормативные и технические документы, устанавливающие требования к вискозиметрам чашечным Константа ВЗГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
ГОСТ 9070-75 Вискозиметры для определения условной вязкости лакокрасочных материалов ГОСТ 8420-74 Материалы лакокрасочные. Методы определения условной вязкости ТУ 4215-102-27449627-2013 Вискозиметры чашечные Константа ВЗ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «К-М» (ООО «К-М»)
ИНН 7805381224
Адрес: 198097, г. Санкт-Петербург, ул. Маршала Говорова, д. 29, лит. К
Телефон/факс: 8 (812) 448-5026
E-mail: k-m@constanta.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»
(ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.
