Номер по Госреестру СИ: 43283-15
43283-15 Измерители параметров электромагнитного поля
(NBM-520, NBM-550)
Назначение средства измерений:
Измерители параметров электромагнитного поля NBM-520, NBM-550 (далее -измерители NBM-520, NBM-550) предназначены для измерений плотности потока электромагнитной энергии (далее - ППЭ), напряженности электрического и магнитного полей (далее - НЭП и НМП) в свободном пространстве.
Внешний вид.
Измерители параметров электромагнитного поля
Рисунок № 1
Внешний вид.
Измерители параметров электромагнитного поля
Рисунок № 2
Внешний вид.
Измерители параметров электромагнитного поля
Рисунок № 3
Внешний вид.
Измерители параметров электромагнитного поля
Рисунок № 4
Внешний вид.
Измерители параметров электромагнитного поля
Рисунок № 5
Внешний вид.
Измерители параметров электромагнитного поля
Рисунок № 6
Программное обеспечение
ПО измерителей NBM-520, NBM-550 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы, устанавливается в блок измерительный NBM-520 (или NBM-550) изготовителем измерителей NBM-520, NBM-550.
Встроенное ПО выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7, -8) и выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.
Идентификационные данные (признаки) ПО измерителей NBM-520, NBM-550 приведены в таблице 1.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса блока измерительного NBM-520 (или NBM-550) методом шелкографии и типографским способом на титульном листе документов «Измеритель параметров электромагнитного поля NBM-520. Руководство по эксплуатации. 2403/98.21 РЭ» и «Измеритель параметров электромагнитного поля NBM-550. Руководство по эксплуатации. 2401/98.21 РЭ».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмеритель параметров электромагнитного поля NBM-550. Руководство по эксплуатации 2401/98.21 РЭ.
Измеритель параметров электромагнитного поля NBM-520. Руководство по эксплуатации 2403/98.21 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям параметров электромагнитного поля NBM-520, NBM-550
-
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
-
2 ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
-
3 ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
-
4 ГОСТ 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.
-
5 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Поверка
Поверкаосуществляется в соответствии с документом 2201/98.21.2015 МП «Инструкция. Измерители параметров электромагнитного поля NBM-520, NBM-550. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 8 октября 2015 года.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Основные средства поверки:
- государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, регистрационный № 3.1.ZZT.0009.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от Г10-2 до 2403 Вт/м2, пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ;
-
- государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц, регистрационный № 3.1.ZZT.0085.2013, диапазон воспроизведения НЭП от 1 до 1500 В^м \ пределы допускаемой относительной погрешности воспроизведения НЭП ± 7 %;
- государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц ГЭТ 160-2006, приказ Федерального агентства по техническому регулированию и метрологии от 14.07.2006 г. № 1838, номинальные значения диапазона (0,1 - 10) Вт/м2, случайная погрешность воспроизведения (1,5 - 2,5)-1 • 10-2, неисключенная систематическая погрешность (4 - 9)40-2;
-
- государственный рабочий эталон единиц напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц, регистрационный № 3.1.ZZT.0081.2013, диапазон воспроизведения НМП от 0,05 до 3000 А-м 1 в диапазоне частот от 5 до 60 Гц, от 0,05 до 300 А-м 1 в диапазоне частот от 60 до 2000 Гц, от 0,005 до 300 А-м 1, в диапазоне частот от 2 до 30 кГц, от 0,005 до 300 А^м 1, в диапазоне частот от 30 до 100 кГц включительно от 0,005 до 100 А-м 1, в диапазоне частот от 100 до 400 кГц, от 0,005 до 3 А-м 1, в диапазоне частот от 0,4 до 10 МГц включительно от 0,05 до 1 А-м 1, на частотах 0,5; 1,0; 5,0; 10,0 от 0,05 до 10 А-м 1, пределы допускаемой относительной погрешности воспроизведения НМП ± 3 %;
государственный рабочий эталон единицы напряженности электрического и магнитного поля в диапазоне частот от 30 до 1000 МГц, регистрационный № 3.1.ZZT.0083.2013, диапазон воспроизведения НЭП от 5 до 100 В^м 1, диапазон воспроизведения НМП от 10 до 250 мА^м 1, пределы допускаемой относительной погрешности воспроизведения НЭП, НМП ± 6 %.
Изготовитель
Фирма «Narda Safety Test Solutions GmbH», Германия
Адрес: Sandwiesenstr. 7, 72793 Pfullingen, Germany
Телефон: +49 7121-9732-0, факс: +49 7121-9732-790
Е-mail: support@narda-sts.de
Заявитель
Общество с ограниченной ответственностью «Юнисерт Групп» (ООО «Юнисерт Групп»)
Юридический адрес: 115419, г. Москва, ул. Орджоникидзе, д.11, стр. 3
Почтовый адрес: 115419, г. Москва, ул. Орджоникидзе, д.11, стр
ИНН 7725823290
Телефон: (495) 510-27-51
Е-mail: elena.shlesberg@unicertgroup.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 526-63-46, факс: (495) 526-63-46
Е-mail: office@vniiftri.ru
Принцип действия измерителей NBM-520, NBM-550 состоит в преобразовании СВЧ электромагнитных излучений в эквивалентное напряжение постоянного тока, которое подается на блок измерительный, выполняющий обработку информации и отображающий параметры измеряемого электромагнитного излучения на ЖК- дисплей.
Измерители NBM-520, NBM-550 состоят из комплекта антенн-преобразователей поля и блока измерительного NBM-520 или блока измерительного NBM-550.
Комплект антенн-преобразователей состоит из антенн-преобразователей для измерений НЭП и ППЭ (Probe EF0391, Probe EF1891, Probe EF5091, Probe EF6091, Probe EF0691) и антенн-преобразователей для измерений НМП (Probe HF3061, Probe HF0191).
Антенны-преобразователи для измерений НЭП и ППЭ конструктивно состоят из трех дипольно-детекторных микросборок (далее - микросборка), которые образуют взаимноортогональную структуру в пространстве и предназначены для преобразования напряженности переменного электрического поля в напряжение на их выходе.
Антенны-преобразователи для измерений НМП состоят из трех рамочных элементов с микросборками (далее - микросборка), которые образуют взаимно-ортогональную структуру в пространстве и предназначены для преобразования напряженности переменного магнитного поля в напряжение на их выходе.
Антенны-преобразователи присоединяются к блоку измерительному NBM-520 (или NBM-550) с помощью цангового разъема. При этом блок измерительный NBM-520 (или NBM-550) автоматически определяет тип подключаемой антенны-преобразователя.
Блок измерительный NBM-520 (или NBM-550), основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение напряжения, обработку информации и отображения значений параметров измеряемого электромагнитного излучения.
Конструктивно блок измерительный NBM-520 (или NBM-550) выполнен в виде моноблока из алюминиевого корпуса. На передней панели корпуса располагаются органы управления и ЖК-дисплей. На верхней панели корпуса расположен входной цанговый разъем.
Блок измерительный NBM-520 в отличии от блока измерительного NBM-550, имеет меньшие массогабаритные характеристиками, управляется 4-мя кнопками и в нем отсутствует память для сохранения результатов измерений.
Для обеспечения работы измерителей NBM-520 с персональным компьютером (далее -ПК) в комплект поставки входят преобразователь USB, кабель оптоволоконный и CD-ROM с программным обеспечением (далее - ПО).
Для обеспечения работы измерителей NBM-550 с ПК в комплект поставки входят USB кабель и CD-ROM с ПО.
Измерители NBM-550 при проведении измерений могут крепиться на треногу.
Питание измерителей NBM-520, NBM-550 осуществляется от стандартных NiMH-аккумуляторов (типа AA). Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.
Внешний вид блоков измерительных NBM-520, NBM-550 представлен на рисунках 1, 2 соответственно.
Внешний вид антенн-преобразователей представлен на рисунках 3, 4.
Комплект поставки измерителей NBM-520 (или NBM-550) размещается в укладочном кейсе (рисунок 5).
Элементы измерителей NBM-520, NBM-550, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи фирменной наклейки и лакокрасочного покрытия. Схема пломбирования измерителей NBM-520, NBM-550 от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунках 1 и 2.
Измерители NBM-520, NBM-550 могут применяться для контроля окружающей среды в части электромагнитных излучений органами Государственной санитарно-эпидимиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения.
(г ' |
II 1‘»Ж| |
-
- место нанесения знака утверждения;
-
- место размещения фирменных наклеек от несанкционированного
доступа
1

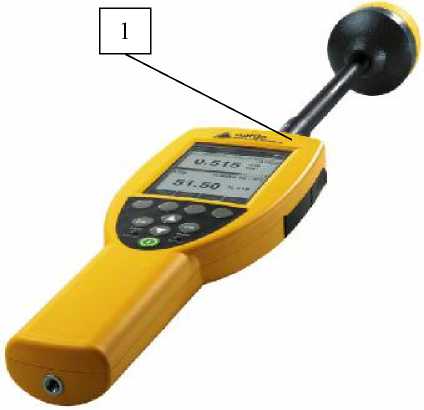

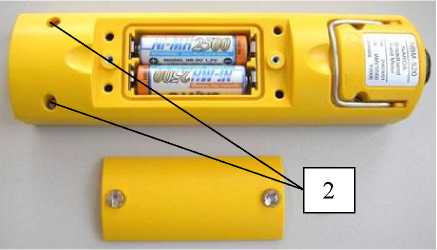

Рисунок 1 - Блок измерительный NBM-520
-
1 - место нанесения знака утверждения;
-
2 - место размещения фирменных наклеек от несанкционированного доступа

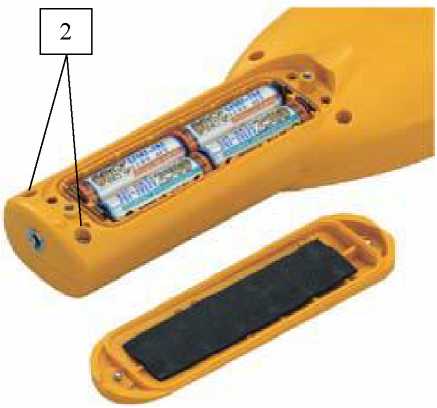

Рисунок 2 - Блок измерительный NBM-550

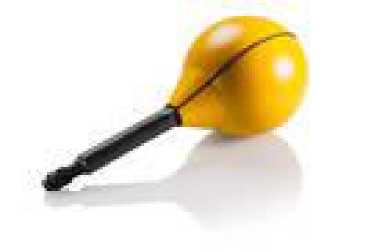

Рисунок 3 - Внешний вид антенн-преобразователей для измерений
НЭП и ППЭ и антенны-преобразователя для измерений НМП Probe HF3061

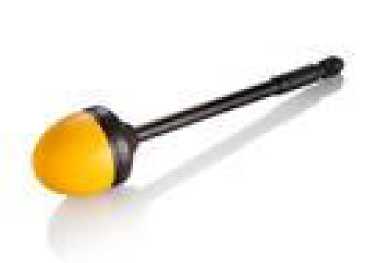

Рисунок 4 - Внешний вид антенны-преобразователя для измерений НМП Probe HF0191

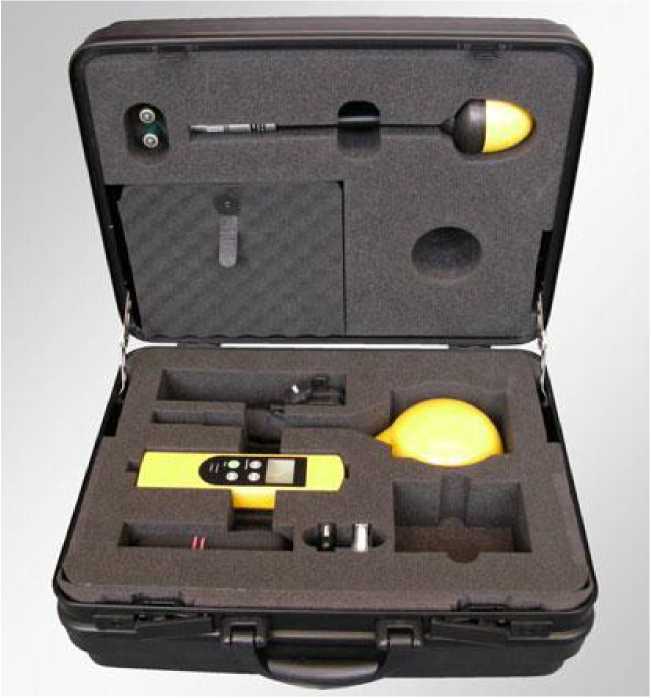

Рисунок 5 - Укладочный кейс
Комплектность поставки измерителей NBM-520, NBM-550 приведена в таблице 2.
Таблица 2
Наименование |
Обозначение |
Количество в измерителе | |
NBM-550 |
NBM-520 | ||
Блок измерительный блок NBM-550 |
2401/01 |
1 |
- |
Блок измерительный NBM-520 |
2403/01 |
- |
1 |
Антенна-преобразователь электрического поля EF0391* |
2402/01 |
1 |
1 |
Антенна-преобразователь электрического поля EF1891* |
2402/02 |
1 |
1 |
Антенна-преобразователь электрического поля EF5091* |
2402/03 |
1 |
1 |
Антенна-преобразователь электрического поля EF6091* |
2402/04 |
1 |
1 |
Антенна-преобразователь электрического поля EF0691* |
2402/14 |
1 |
1 |
Антенна-преобразователь магнитного поля HF3061* |
2402/05 |
1 |
1 |
Антенна-преобразователь магнитного поля HF0191* |
2402/06 |
1 |
1 |
Зарядное устройство, 9 В |
2259/92.06 |
1 |
1 |
Ремень для переноски, 1 м |
2244/90.49 |
1 |
1 |
Тренога 0,16 м |
2244/90.32 |
1 |
- |
USB кабель для подключения к ЭВМ |
2400/90.05 |
1 |
- |
Преобразователь USB |
2260/90/07 |
- |
1 |
Кабель оптоволоконный |
2260/91.01 |
- |
1 |
Диск с ПО |
2400/93.01 |
1 |
1 |
Руководство по эксплуатации |
2401/98.21 РЭ или 2403/98.21 РЭ |
1 |
1 |
Методика поверки |
2201/98.21.2015 МП |
1 |
1 |
У кладочный ящик |
2400/90.06 |
1 |
- |
У кладочный ящик |
2400/90.07 |
- |
1 |
* - поставляется по заказу |
С антенной-преобразователем Probe EF0391
Диапазон частот, МГц
Диапазон измерений напряженности электрического поля, В^м 1
Диапазон измерений плотности потока энергии от 0,01 мкВт^см 2
Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:
-
- в диапазоне частот от 100 кГц до 400 МГц и более 1800 МГц
-
- для диапазона частот от 400 до 1800 МГц
С антенной-преобразователем Probe EF1891
Таблица 1
Идентификационные данные (признаки) |
Значение | |
встроенное ПО |
внешнее ПО | |
Идентификационное наименование ПО |
- |
NBM-TS |
Номер версии (идентификационный номер) ПО |
V1.2.0 и выше -для измерителя NBM-520 V2.0.0 и выше -для измерителя NBM-550 |
Version 3.0.2 и выше |
Цифровой идентификатор ПО |
- |
- |
Защита ПО измерителей NBM-520, NBM |
-550 от непреднамеренных и преднамеренных |
изменений соответствует уровню «средний» по Р 50.2.077-2014.
от 0,1 до 3000. от 0,2 до 32-20.
до 27 мВт^см 2.
± 1,4;
± 1,8.
Диапазон частот от 3 МГц до 18 ГГц.
Диапазон измерений напряженности электрического поля, В^м 1 от 0,6 до 35.
Диапазон измерений плотности потока энергии, мкВт^см 2 от 0,01 до 325.
Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:
-
- в диапазоне частот менее 400 МГц и более 1,8 ГГц:
± 3,1;
± 1,6;
± 1,4;
-
- на уровнях от 0,6 до 1,65 В^м 1 (от 0,1 до 0,72 мкВт^см 2)
-
- на уровнях от 1,65 до 3,3 В^м 1 ( от 0,72 до 2,9 мкВт^см 2)
-на уровнях от 3,3 до 35 В^м 1 (от 2,9 мкВт/см2 до 325 мкВт^см 2)
-
- в диапазоне частот от 400 МГц до 1,8 ГГц:
± 3,2;
± 1,9;
± 1,8.
-
- на уровнях от 0,6 до 1,65 В^м 1 (от 0,1 до 0,72 мкВт^см 2)
-
- на уровнях от 1,65 до 3,3 В^м 1 ( от 0,72 до 2,9 мкВт^см 2)
-
- на уровнях от 3,3 до 35 В^м 1 (от 2,9 до 325 мкВт^см 2)
С антенной-преобразователем Probe EF5091
Диапазон частот, ГГц
Диапазон измерений напряженности электрического поля, В^м 1
Диапазон измерений плотности потока энергии от 17 мкВт^см 2 до
Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ:
-
- в диапазоне частот менее 1,8 ГГц:
-
- на уровнях от 8 до 61,4 В^м 1 (от 17 мкВт^см 2 до 1 мВт^см 2)
-
- на уровнях более 61,4 В^м 1 (более 1 мВт^см 2)
в диапазоне частот более 1,8 ГГц:
-
- на уровнях от 8 до 61,4 В^м 1 (от 17 мкВт^см 2 до 1 мВт^см 2)
-
- на уровнях более 61,4 В^м 1 (более 1 мВт^см 2)
С антенной-преобразователем Probe EF0691
от
Диапазон частот
Диапазон измерений напряженности электрического поля, В^м 1
Диапазон измерений плотности потока энергии, мкВт^см 2 Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ: для диапазонов частот менее 400 МГц и более 1,8 ГГц:
-
- на уровнях от 0,35 до 2,0 В^м 1 (от 0,03 до 1,00 мкВт^см 2)
-
- на уровнях от 2,0 до 20 В^м 1 ( от 1,0 до 106,0 мкВт^см 2) для диапазона частот от 400 МГц до 1,8 ГГц:
-
- на уровнях от 0,35 до 2,0 В^м 1 (от 0,03 до 1,00 мкВт^см 2)
-
- на уровнях от 2,0 до 20 В^м 1 ( от 1,0 до 106,0 мкВт^см 2)
С антенной-преобразователем Probe EF6091
от 0,3 до 50. от 8 до 614;
100 мВт^см 2.
1,9;
1,8;
1,6;
1,4.
± 3,0;
± 1,5;
± 3,2;
± 1,8.
± 3,2;
± 1,8;
± 3,3;
-
± 2,0.
± 3,1;
± 1,6;
± 1,4.
100 кГц до 6 ГГц. от 0,35 до 20. от 0,03 до 106.
Диапазон частот от 100 МГц до 60 ГГц.
Диапазон измерений напряженности электрического поля, В^м 1 от 0,7 до 61,4.
Диапазон измерений плотности потока энергии от 0,13 мкВт^см 2 до 1,0 мВт^см 2.
Пределы допускаемой относительной погрешности измерений напряженности электрического поля (плотности потока энергии), дБ: в диапазоне частот от 100 МГц до 400 МГц и более 1,8 ГГц:
-
- на уровнях от 0,7 до 2,0 В^м 1 (от 0,13 до 1,00 мкВт^см 2)
-
- на уровнях от 2,0 до 61,4 В^м 1 (от 1,0 мкВт^см 2 до 1,0 мВт^см 2)
в диапазоне частот от 400 МГц до 1,8 ГГц:
-
- на уровнях от 0,7 до 2,0 В^м 1 (от 0,13 до 1,00 мкВт^см 2)
-
- на уровнях от 2,0 до 61,4 В^м 1 (от 1,0 мкВт^см 2 до 1,0 мВт^см 2)
С антенной-преобразователем Probe HF3061
Диапазон частот, МГц
Диапазон измерений напряженности магнитного поля, А^м 1 Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, дБ:
-
- на уровнях от 0,018 до 0,033 А-м 1
-
- на уровнях от 0,033 до 0,068 А-м 1
-
- на уровнях от 0,068 до 0,7 А-м 1
от 0,3 до 30. от 0,018 до 0,7.
С антенной-преобразователем Probe HF0191
Диапазон частот
Диапазон измерений напряженности магнитного поля, А^м 1 Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, дБ:
-
- для диапазона частот от 27 до 700 МГц:
-
- на уровнях от 0,026 до 0,05 А-м 1
-
- на уровнях от 0,05 до 0,1 А-м 1
-
- на уровнях от 0,1 до 1 А^м 1
-
- для диапазона частот от 700 МГц до 1 ГГц:
-
- на уровнях от 0,026 до 0,05 А-м 1
-
- на уровнях от 0,05 до 0,1 А-м 1
-
- на уровнях от 0,1 до 1 А^м 1
Электропитание Ni-MH аккумуляторный элемент, типа АА, 2500 мА^ч, шт.:
-
- блок измерительный NBM-520
-
- блок измерительный NBM-550
Время непрерывной работы с выключенной подсветкой, ч, не менее:
-
- измерителя NBM-520
-
- измерителя NBM-550
Масса, кг, не более:
-
- блока измерительного NBM-550
-
- блока измерительного NBM-520
-
- антенн-преобразователей Probe EF0391, Probe EF1891, Probe EF5091,
Probe EF6091, Probe EF0691, Probe HF0191
-
- антенны-преобразователя Probe HF3061
Габаритные размеры (длина x ширина x высота), мм, не более:
-
- блока измерительного NBM-550
-
- блока измерительного NBM-520
Габаритные размеры (длина x диаметр), мм, не более:
-
- антенн-преобразователей Probe EF0391, Probe EF1891, Probe EF5091,
Probe EF6091, Probe EF0691, Probe HF0191
-
- антенны-преобразователя Probe HF3061
Рабочие условия применения:
о
-
- температура окружающего воздуха, С
-
- атмосферное давление, кПа (мм рт. ст.)
-
- относительная влажность при 30 оС, %, не более
от 27 МГц до 1 ГГц. от 0,026 до 1,0.
± 3, 1;
± 1,6;
± 1,4;
± 3,2;
± 1,9;
± 1,8.
2;
4.
22;
20.
0,55;
0,30;
0,09;
0,19.
280x98x45;
195x52x38.
318x66;
300x120.
от минус 10 до 50; от 70 до 106,7 (от 525 до 800);
90.
