Номер по Госреестру СИ: 79804-20
79804-20 Анализаторы спектра в реальном масштабе времени
(SignalShark 3310, SignalShark 3320)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени SignalShark 3310, SignalShark 3320 (далее по тексту - анализаторы) предназначены для визуального наблюдения и измерений амплитудно-частотных параметров спектра периодических и однократных высокочастотных сигналов.
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 2
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 3
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 4
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) SignalShark Firmware не требует специальных средств защиты. Доступ к ПО ограничен на уровне операционной системы и возможен при наличии прав доступа и пароля администратора. Уровень защиты встроенного ПО соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SignalShark Firmware |
Номер версии (идентификационный номер ПО) |
1.3.2.0 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени SignalShark 3310, SignalShark 3320Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. №1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Поверка
Поверкаосуществляется по документу МП 79804-20 «ГСИ. Инструкция. Анализаторы спектра в реальном масштабе времени SignalShark 3310, SignalShark 3320 фирмы «Narda Safety Test Solutions GmbH», Германия. Методика поверки», утверждённым ФГБУ «ГНМЦ» Минобороны России 26.11.2019 г.
Основные средства поверки:
-
- генератор сигналов N5181B с опцией 506 - 2 шт. (рег. №71351-18);
-
- преобразователь измерительный NRP-Z91 (рег. №37008-08);
-
- анализатор цепей векторный N5239A (рег. №53568-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на корпус анализатора в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
Заявитель
Общество с ограниченной ответственностью «ЭКО-ТЕСТ ХОЛДИНГ»(ООО «ЭКО-ТЕСТ ХОЛДИНГ»)
ИНН 7707779909
Адрес: 127055, г. Москва, Порядковый переулок, д. 21, этаж чердак П I К 7 ОФ 3А
Телефон/факс: (459) 649-83-77
E-mail: sale@emftest.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Принцип действия анализаторов основан на гетеродинном переносе входного высокочастотного сигнала на промежуточную частоту с последующей его обработкой с использованием техники быстрого преобразования Фурье и отображении спектра сигнала и его изменения во времени на дисплее. Функциональные возможности анализа различных сигналов определяются набором поставляемых по заказу опций. По заказу могут быть установлены опции спектрограмма (частотно временная диаграмма с цветовым кодированием уровней сигнала), послесвечение для спектра реального времени, картография и пеленгование, аналоговая демодуляция.
Анализаторы выпускаются в модификациях 3310 и 3320. Конструктивно анализатор 3310 выполнен в виде портативного прибора с цветным сенсорным LCD дисплеем, 3320 - в виде лабораторного прибора для дистанционного управления со встроенным компьютером без дисплея. Модификация 3320 может быть выполнена в настольном исполнении или для установки в стандартную стойку 19 дюймов.
Питание анализаторов модификации 3310 обеспечивается от встроенных Li-ion аккумуляторных батарей или путем подключения внешнего сетевого адаптера к сети переменного тока; модификации 3320 - путем подключения кабеля питания к сети переменного тока.
Управление анализаторами производится:
-
- с помощью цветного сенсорного экрана и клавиатуры передней панели с выводом результатов на встроенный экран в графической и цифровой форме (модификация 3310);
-
- от внешнего компьютера по интерфейсу LAN или с помощью внешней клавиатуры с выводом результатов на экран внешнего компьютера или на внешний монитор (модификация 3320).
Общий вид анализаторов с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведены на рисунках 1 - 4.
Место нанесения знака утверждения типа
Место

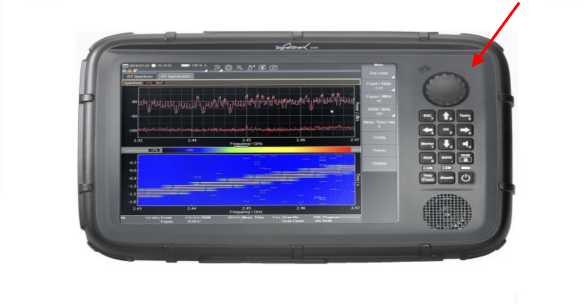

Рисунок 1 - Общий вид анализатора SignalShark 3310
Место
нанесения знака поверки
пломбировки

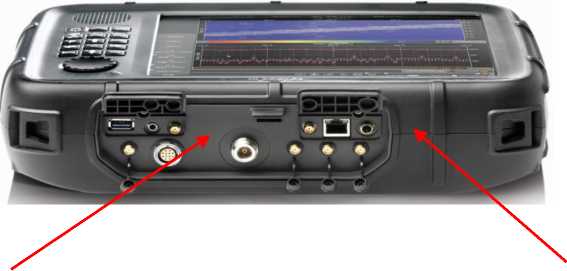

Рисунок 2 - Общий вид анализатора SignalShark 3310
Место нанесения знака утверждения типа
Место нанесения знака поверки

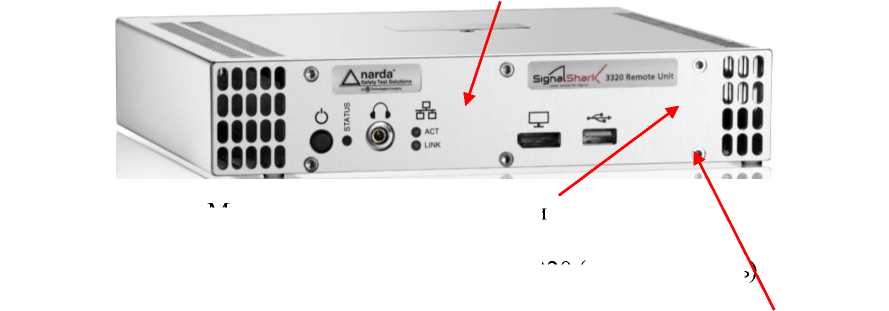

Рисунок 3 - Общий вид анализатора SignalShark 3320 (лицевая панель
Места пломбировки

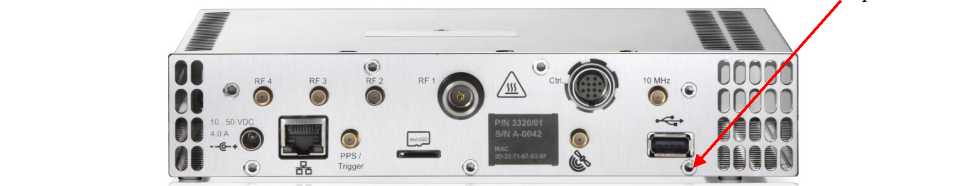

Рисунок 4 - Общий вид анализатора SignalShark 3320 (задняя панель)
Таблица 3 -
Наименование |
Обозначение |
Количество, шт. |
Анализатор спектра в реальном масштабе времени |
SignalShark 3310, SignalShark 3320 |
1 (по заказу) |
опции к анализатору:
|
1 (по заказу) | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, Гц |
от 8М03 до 8М09 |
Пределы допускаемого относительного временного дрейфа частоты опорного генератора |
±140’6 за 2 года |
Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора в диапазоне температур от +20 до +26 °С |
±1М0-6 |
Полоса пропускания, Гц: - в основном режиме анализатора спектра |
от 1 до 6,25406 |
- в режиме включения фильтров по стандартам электромагнитной |
10, 100, 200, 1М03, |
совместимости (ЭМС) |
9М03, 1М04, 1М05, |
1,2М05, 1М06 | |
Максимальный измеряемый уровень мощности сигнала, дБмВт*, не |
10 |
менее | |
Максимально допустимый уровень мощности сигнала на входе, дБмВт, не более |
20 |
Средний уровень фазовых шумов1) на несущей частоте 1 ГГц, дБ/Гц, не более: при отстройке 1 кГц |
- 90 |
при отстройке 10 кГц |
- 101 |
при отстройке 100 кГц |
- 101 |
при отстройке 1 МГц |
- 112 |
при отстройке 10 МГц |
- 132 |
Пределы допускаемой относительной погрешности измерений уровня мощности^ при отношении сигнал/шум не менее 20 дБ, дБ |
±2 |
Средний уровнь собственных шумов1), нормализованные к полосе пропускания 1 Гц, при ослаблении входного аттенюатора 0 дБ, дБмВт, не более: в диапазоне от 1 до 44 МГц включ. |
- 160 |
в диапазоне св. 44 МГц до 3 ГГц включ. |
- 159 |
в диапазоне св. 3 до 8 ГГц |
- 152 |
Уровень собственных комбинационных помех при отсутствии сигнала на входе анализатора1) и ослаблении входного аттенюатора 0 дБ, дБмВт, не более: в диапазоне от 8 кГц до 3 ГГц включ. |
- 100 |
в диапазоне св. 3 до 6 ГГц включ. |
- 95 |
в диапазоне св. 6 до 8 ГГц |
- 85 |
Наименование характеристики |
Значение |
Точка пересечения по интермодуляционным искажениям 3-го порядка1), дБмВт, не менее: в диапазоне от 3 до 44 МГц включ. |
20 |
в диапазоне св. 44 МГц до 3 ГГц включ. |
2 |
в диапазоне св. 3 до 8 ГГц |
5 |
Ослабление зеркального канала и сигнала промежуточной частоты1), дБ, не менее |
80 |
КСВН входа2), не более |
2,0 |
Характеристики при работе в реальном масштабе времени | |
Ширина полосы анализа, Гц |
4407 |
Диапазон перестройки фильтров полосы пропускания, Гц |
от 1 до 84 05 |
Минимальная длительность сигнала, обнаруживаемого с вероятностью 100% при соблюдении допускаемой относительной погрешности измерений уровня мощности, мкс3) |
3,125 |
1) В диапазоне температур от +20 до +26°С и относительной влажности воздуха от 25 до | |
75%
|
* - дБ относительно 1 мВт
Таблица 3 - Основные технические характеристики
Нормальные условия измерений:
|
от +15 до +25 80 от 84 до 106,7 |
Рабочие условия измерений:
|
от - 10 до +55 от 0 до +40 93 |
Напряжение питания от сети переменного тока частотой от 47 до 55 Гц, В |
от 100 до 240 |
Напряжение питания от внешнего источника постоянного тока, В |
от 10 до 48 |
Потребляемая мощность, В •А, не более |
66 |
Масса, кг, не более:
|
|
Габаритные размеры (ширина х высота х глубина), мм, не более:
|
230х335х85 43,5х220х205 |
