Номер по Госреестру СИ: 92052-24
92052-24 Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091
(Обозначение отсутствует)
Назначение средства измерений:
Измеритель параметров электромагнитного поля NBM-550 с антенной-
преобразователем Probe EF9091 (далее - измеритель NBM-550) предназначен для измерений плотности потока электромагнитной энергии (далее - ППЭ) и напряженности электрического поля (далее - НЭП).
Внешний вид.
Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091
Рисунок № 1
Внешний вид.
Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091
Рисунок № 2
Внешний вид.
Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091
Рисунок № 3
Внешний вид.
Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091
Рисунок № 4
Программное обеспечение
ПО измерителя NBM-550 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы, установлено в блок NBM-550 изготовителем измерителя NBM-550.
Встроенное ПО выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.
Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства система Windows 2000 SP4 или Windows XP SP2 и выполняет функции задания режимов работы, обработку входного напряжения, отображение значений параметров электромагнитного излучения и графическое представление результатов измерений.
Внешнее ПО реализовано без выделения метрологически значимой части.
Внешнее ПО предназначено только для работы измерителя NBM-550 и не может быть использовано отдельно от его измерительно-вычислительной платформы.
Влияние внешнего ПО не приводит к выходу метрологических характеристик пробников за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО измерителя NBM-550 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
встроенное ПО |
внешнее ПО | |
Идентификационное наименование ПО |
- |
NBM-TS |
Номер версии (идентификационный номер) ПО |
V2.2.2 и выше |
Version 3.0.2 и выше |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса блока NBM-550 в виде наклейки, выполненной типографским способом и на титульный лист документа 2401/98.21/EF9091 РЭ «Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091. Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Проведение измерений с помощью прибора NBM-550» документа 2401/98.21/EF9091 РЭ «Измеритель параметров электромагнитного поля NBM-550 с антенной-преобразователем Probe EF9091. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
ПравообладательФирма «Narda Safety Test Solutions GmbH», Германия.
Юридический адрес: Sandwiesenstr. 7, 72793 Pfullingen, Germany.
Изготовитель
Фирма «Narda Safety Test Solutions GmbH», Германия.
Адрес: Sandwiesenstr. 7, 72793 Pfullingen, Germany.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Фирма «Narda Safety Test Solutions GmbH», Германия.Юридический адрес: Sandwiesenstr. 7, 72793 Pfullingen, Germany.
Принцип действия измерителя NBM-550 состоит в преобразовании СВЧ электромагнитных излучений в эквивалентное напряжение постоянного тока, которое подается на блок измерительный, выполняющий обработку информации и отображающий параметры измеряемого электромагнитного излучения на ЖК- дисплей.
Измеритель NBM-550 состоит из антенны-преобразователя поля Probe EF9091 (далее -антенна Probe EF9091) и блока измерительного NBM-550 (далее - блок NBM-550).
Антенна Probe EF9091 конструктивно состоит из трех дипольно-детекторных микросборок (далее - микросборка), которые образуют взаимно-ортогональную структуру в пространстве и предназначены для преобразования СВЧ электромагнитных излучений в напряжение на их выходе.
Антенна Probe EF9091 присоединяется к блоку NBM-550 с помощью цангового разъема.
Блок NBM-550, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение напряжения, обработку информации и отображения значений параметров измеряемого электромагнитного излучения.
Конструктивно блок NBM-550 выполнен в виде моноблока из алюминиевого корпуса. На передней панели корпуса располагаются органы управления и ЖК-дисплей. На верхней панели корпуса расположен входной цанговый разъем.
Для обеспечения работы измерителя NBM-550 с ПК в комплект поставки входят USB кабель и CD-ROM с ПО.
Измеритель NBM-550 при проведении измерений может крепиться на треногу. Питание измерителя NBM-550 осуществляется от стандартных Ni-MH аккумуляторных элементов (типа AA). Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.
Комплект поставки измерителя NBM-550 размещается в укладочном кейсе.
Общий вид измерителя NBM-550 представлен на рисунке 1
Общий вид блока NBM-550 представлен на рисунке 2.
Общий вид антенны Probe EF9091 на рисунках 3.
Элементы измерителя NBM-550, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи фирменных наклеек.
Схема пломбирования измерителя NBM-550 от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа на передней панели корпуса блока NBM-550 представлено на рисунке 1.
Возможное место нанесения знака поверки на передней панели корпуса блока NBM-550 представлено на рисунке 1.
Место нанесения заводского (серийного) номера измерителя NBM-550 и блока NBM-550 в виде буквы, тире и четырех цифр, расположенных на шильдике, расположенном на задней панели блока NBM-550, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 2.
Место нанесения заводского номера антенны Probe EF9091 в виде буквы, тире и четырех цифр, расположенных на шильдике, расположенном на корпусе антенны Probe EF9091, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 3.
4
2
-

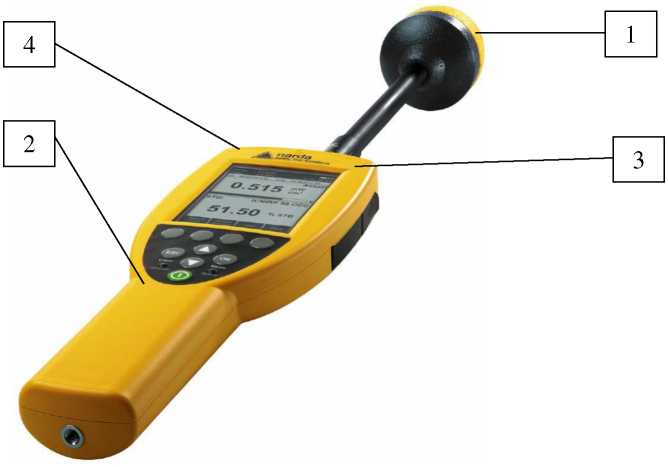

1 - антенна-преобразователь поля Probe EF9091;
-
2 - блок измерительный NBM-550;
-
3 - место нанесения знака утверждения;
-
4 - место нанесения знака поверки
Рисунок 1 - Общий вид измерителя NBM-550 с местами нанесения знака утверждения типа и знака поверки

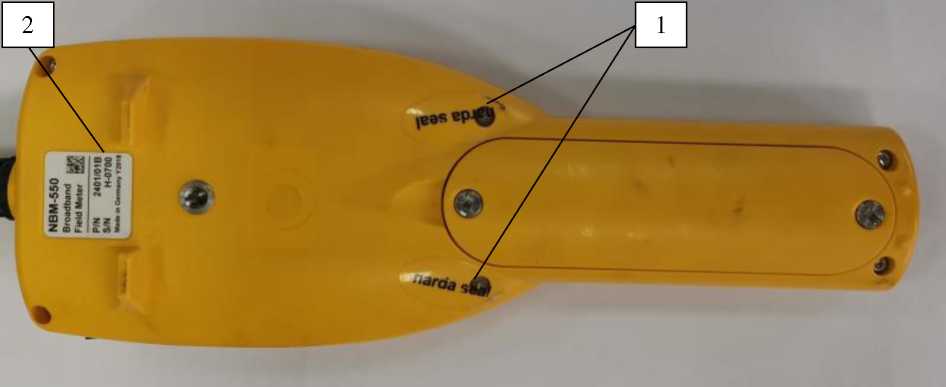

1 - место размещения фирменных наклеек от несанкционированного доступа; 2 - место нанесения заводского (серийного) номера измерителя NBM-550 и блока измерительного NBM-550
Рисунок 2 - Блок измерительный NBM-550. Вид сзади.

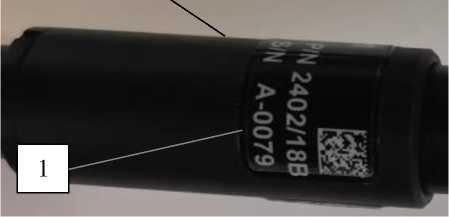

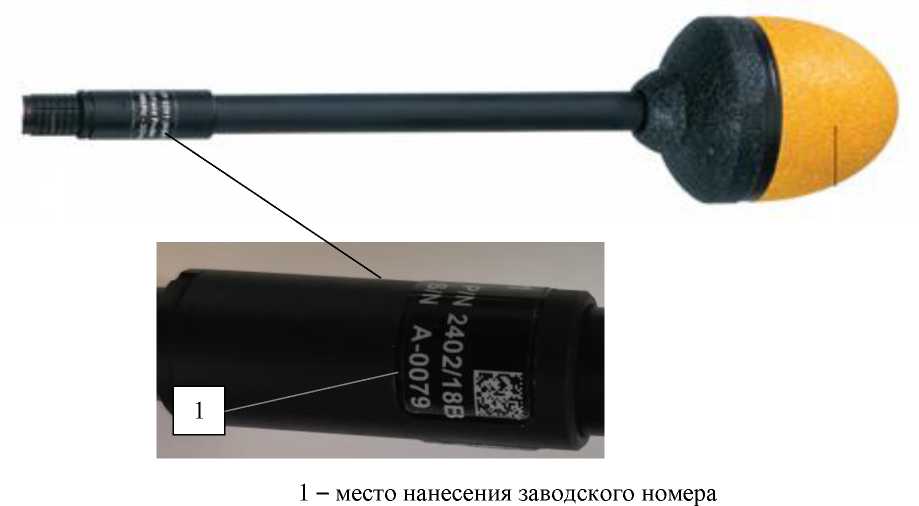

1 - место нанесения заводского номера
Рисунок 3 - Общий вид антенны-преобразователя Probe EF9091 с местом нанесения заводского номера
Таблица 4 - Комплектность измерителя NBM-550, сер. № Н-0700
Наименование |
Обозначение |
Количество |
Блок измерительный NBM-550, сер. № Н-0700 |
2401/01В |
1 шт |
Антенна-преобразователь поля EF9091, сер. № А-0079 |
2402/18В |
1 шт. |
Зарядное устройство, 9 В |
2259/92.06 |
1 шт. |
Ремень для переноски, 1 м |
2244/90.49 |
1 шт. |
Тренога 0,16 м |
2244/90.32 |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
USB кабель для подключения к ПК |
2400/90.05 |
1 шт. |
Преобразователь USB |
2260/90/07 |
1 шт. |
Кабель оптоволоконный |
2260/91.01 |
1 шт. |
Диск с программным обеспечением |
2400/93.01 |
1 шт. |
Руководство по эксплуатации |
2401/98.21/EF9091 РЭ |
1 экз. |
Укладочный кейс |
2400/90.06 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Рабочий диапазон частот, ГГ ц |
от 0,1 до 90,0 включ. |
Диапазон измерений ППЭ, мкВт/см2:
|
от 0,26 до 1000,00 включ. от 1,00 до 1000,00 включ. |
Диапазон измерений НЭП в диапазоне частот от 100 до 300 МГц включ, В/м |
от 1,0 до 61,4 включ. |
Пределы допускаемой относительной погрешности измерений ППЭ и НЭП, дБ |
±3,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Электропитание Ni-MH аккумуляторный элемент, типа АА, 2500 мА^ч, шт. |
4 |
Время непрерывной работы, ч, не менее | |
- с выключенной подсветкой |
16 |
- с включенной подсветкой |
8 |
Масса, кг, не более | |
- блок NBM-550 |
0,550 |
- антенна Probe EF9091 |
0,090 |
Габаритные размеры блока NBM-550, мм, не более | |
длина |
280 |
ширина |
98 |
высота |
45 |
Габаритные размеры антенны Probe EF9091, мм, не более | |
длина |
318 |
ширина |
66 |
высота |
66 |
Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа (мм рт. ст.) |
от +5 до +45 от 30 до 80 от 84,0 до 106,7 (от 630 до 800) |
