Номер по Госреестру СИ: 62013-15
62013-15 Измерители параметров электромагнитного поля селективные
(SRM-3006)
Назначение средства измерений:
Измерители параметров электромагнитного поля селективные SRM-3006 (далее -измерители SRM-3006) предназначены для измерений напряженности электрического и магнитного полей (далее - НЭП и НМП).
Внешний вид.
Измерители параметров электромагнитного поля селективные
Рисунок № 1
Внешний вид.
Измерители параметров электромагнитного поля селективные
Рисунок № 2
Внешний вид.
Измерители параметров электромагнитного поля селективные
Рисунок № 3
Программное обеспечение
ПО измерителей SRM-3006 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО (далее - ПО «УИ»), реализованное в виде микропроцессорной программы, устанавливается в устройство измерительное фирмой изготовителем.
ПО «УИ» выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного излучения.
Внешнее ПО - Narda SRM-3006 Tools (далее - ПО SRM-3006) устанавливается на внешний персональный компьютер функционирует в операционной системе семейства Windows (-ХР, -7, -8) и выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного излучения.
Идентификационные данные (признаки) ПО измерителей SRM-3006 приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
встроенное ПО |
внешнее ПО | |
Идентификационное наименование ПО |
- |
SRM-3006 Tools.exe |
Номер версии (идентификационный номер) ПО |
1.3.3.100 и выше | |
Цифровой идентификатор ПО |
- |
Защита ПО измерителей SRM-3006 от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса устройства измерительного методом тапмопечати и типографским способом на титульном листе документа «Измеритель параметров электромагнитного поля селективный SRM-3006. Руководство по эксплуатации. 3001/98.21 РЭ».
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Измеритель параметров электромагнитного поля селективный SRM-3006. Руководство по эксплуатации 3001/98.21 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям параметров электромагнитного поля селективным SRM-3006
-
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
-
2 ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.
-
3 ГОСТ 8.808-2012 ГСИ.. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.
-
4 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Поверка
Поверкаосуществляется в соответствии с документом 3001/98.21.2015 МП «Инструкция. Измерители параметров электромагнитного поля селективные SRM-3006. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 10 августа 2015 года.
Основные средства поверки:
-
- государственный рабочий эталон единицы напряженности электрического и магнитного полей 2 разряда в диапазоне частот 10 Гц до 300 МГц, регистрационный № 3.1.ZZT.0086.2013, диапазон частот воспроизведения НЭП от 10 Гц до 300 МГц, НМП от 10 Гц до 30 МГц, диапазон воспроизведения НЭП от 0,25 до 2,50 В^м 1, диапазон воспроизведения НМП от 0,8 до 8 мА^м 1, пределы допускаемой относительной погрешности воспроизведения НЭП в диапазоне частот от 10 Гц до 30 МГц ± 4,5 %, в диапазоне частот от 30 до 300 МГц
± 12 %, пределы допускаемой относительной погрешности воспроизведения НМП ± 6 %;
-
- государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, регистрационный № 3.1.ZZT.0009.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от 140-2 до 2 103 Вт/м2, пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ.
Изготовитель
Фирма «Narda Safety Test Solutions GmbH», Германия
Адрес: Sandwiesenstr. 7, 72793 Pfullingen, Germany
Телефон: +49 7121-9732-0, факс: +49 7121-9732-790, е-mail: support@narda-sts.de
Заявитель
Общество с ограниченной ответственностью «Юнисерт Групп»
(ООО «Юнисерт Групп»)
Юридический (почтовый) адрес: 115419, г. Москва, ул. Орджоникидзе, д.7
ИНН 7725823290
Телефон: (495) 510-27-51, е-mail: elena.shlesberg@unicertgroup.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-63, факс: (495) 526-63-63
e-mail: office@vniiftri.ru
Принцип действия измерителей SRM-3006 состоит в приеме электромагнитных излучений антенной, преобразовании этих излучений в эквивалентное напряжение постоянного тока, которое подается по радиочастотному кабелю в устройство измерительное, которое выполняет обработку информации и отображает параметры измеряемого электромагнитного излучения на встроенном ЖК-дисплее.
Измерители SRM-3006 состоят из комплекта антенн и устройства измерительного, представляющего собой анализатор спектра.
Антенны присоединяются к устройству измерительному напрямую или с помощью радиочастотного кабеля. При этом устройство измерительное при его включении автоматически определяет тип подключенной антенны и выводит данную информацию на ЖК-дисплей.
Устройство измерительное, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение входного напряжения, обработку информации и отображения значений параметров измеряемого электромагнитного излучения.
Конструктивно устройство измерительное выполнено в виде моноблока из алюминиевого корпуса. На передней панели корпуса располагаются органы управления и ЖК-дисплей. На верхней панели корпуса расположены входные разъемы для подключения антенны. На нижней панели корпуса расположены отсек с аккумуляторами питания, последовательный порт и разъем для внешнего источника питания.
Для обеспечения работы измерителей SRM-3006 с ПЭВМ в комплект поставки входят USB кабель и CD-ROM с программным обеспечением (далее - ПО).
Питание измерителей SRM-3006 осуществляется от литиево-ионной аккумуляторной батареи. Для зарядки литиево-ионной аккумуляторной батареи в комплект поставки входит зарядное устройство.
Комплект поставки измерителя SRM-3006 размещается в укладочном ящике.
Внешний вид измерителей SRM-3006 представлен на рисунке 1, устройства измерительного на рисунке 2.
Элементы измерителей SRM-3006, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки) и лакокрасочного покрытия. Схема пломбирования измерителей SRM-3006 от несанкционированного доступа представлена на рисунке 3.
Место нанесения знака утверждения типа представлено на рисунке 2.
Измерители SRM-3006 могут применяться при решении задач электромагнитной совместимости, электромагнитной безопасности и радиоконтроля.
-

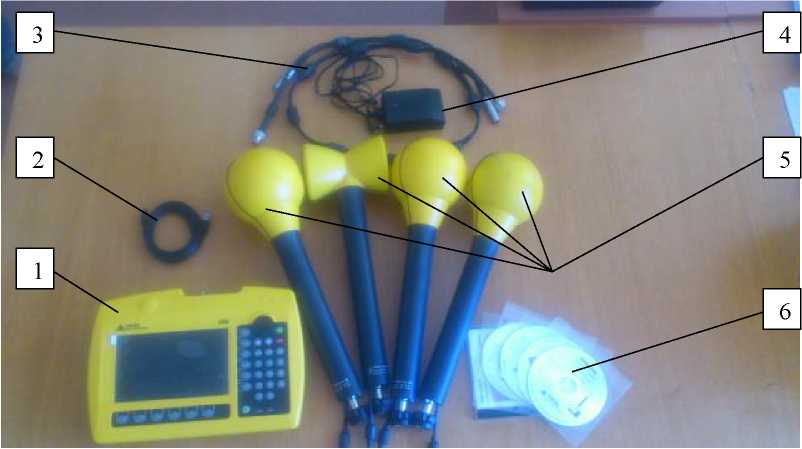

1 - устройство измерительное;
-
2 - USB кабель;
-
3 - кабель радиочастотный;
-
4 - зарядное устройство;
-
5 - антенны;
-
6 - компакт-диски CD- ROM с ПО
Рисунок 1
6
-

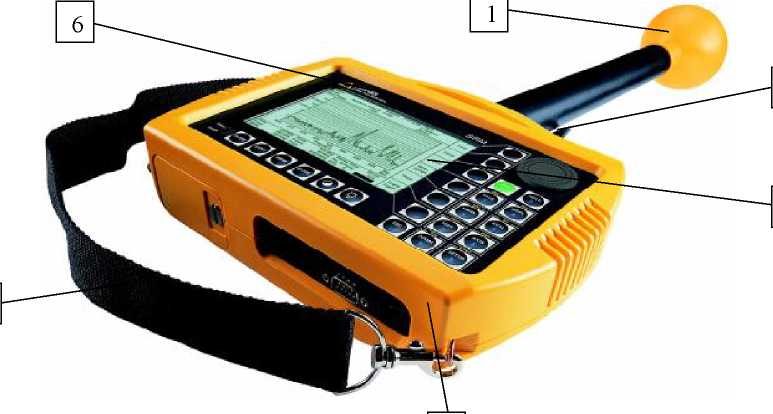

1 - антенна;
-
2 - верхняя панель с местами подключения антенны и кабеля управления;
-
3 - передняя панель с ЖК-дисплеем, кремальерой, кнопками управления, индикаторами состояния и зарядки;
-
4 - нижняя панель с держателем батареи, последовательным портом и разъемом для блока питания;
-
5 - ремень для переноски;
-
6 - место нанесения знака утверждения типа
Рисунок 2
-

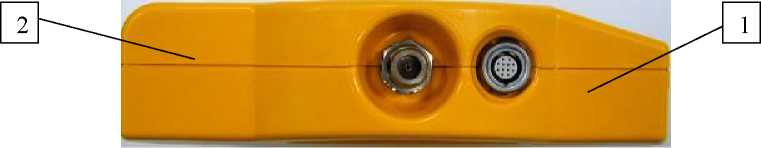

1 - верхняя панель корпуса устройства измерительного;
-
2 - место расположения наклейки от несанкционированного доступа
Рисунок 3
Таблица 2
Наименование |
Обозначение |
Количество |
Измеритель параметров электромагнитного поля селективный SRM-3006 в составе: | ||
- устройство измерительное |
3006/98.21011 |
1 |
- трехкоординатная электрическая антенна |
3501/03 |
1* |
- однокоординатная электрическая антенна |
3531/04 |
1* |
- трехкоординатная электрическая антенна |
3502/01 |
1* |
- трехкоординатная магнитная антенна |
3581/02 |
1* |
- кабель радиочастотный |
3601/02 |
1 |
- зарядное устройство, 12 В |
2259/92.06 |
1 |
- литиево-ионная аккумуляторная батарея |
3001/90.01 |
1* |
Ремень для переноски, 1 м |
2244/90.49 |
1* |
Тренога 0,16 м |
2244/90.32 |
1* |
USB кабель для подключения к ПЭВМ |
2400/90.05 |
1* |
Диск с ПО |
3006/93.01 |
1* |
Руководство по эксплуатации |
3001/98.21 РЭ |
1 |
Методика поверки |
3001/98.21.2015 МП |
1 |
У кладочный ящик |
3006/101-108 |
1 |
* - поставляется по заказу |
С антенной трехкоординатной электрической 3501/03
Диапазон частот, МГц 27 до 3000.
Диапазон измерений напряженности электрического поля от 0,2 мВ^м 1 до 200 В^м Пределы допускаемой относительной погрешности измерений
напряженности электрического поля, дБ:
от минус 4,7 до 3,2; от минус 3,6 до 2,5; от минус 3,4 до 2,5; от минус 3,8 до 2,6; от минус 3,0 до 2,2; от минус 3,3 до 2,4;
-
- в диапазоне частот от 27 до 85 МГц
-
- в диапазоне частот от 85 до 900 МГц
-
- в диапазоне частот от 900 до 1400 МГц
-
- в диапазоне частот от 1400 до 1600 МГц
-
- в диапазоне частот от 1600 до 1800 МГц
-
- в диапазоне частот от 1800 до 2200 МГц
- в диапазоне частот от 2200 до 2700 МГц
от минус 3,8 до 2,7;
от минус 5,3 до 3,3.
0,009 до 300.
от 125 мкВ^м 1 до 16 м 1; от 125 мкВ^м 1 до 36 м 1.
- в диапазоне частот от 2700 до 3000 МГц
С антенной однокоординатной электрической 3531/04
Диапазон частот, МГц
Диапазон измерений напряженности электрического поля - в диапазоне частот от 0,009 до 10 МГц - в диапазоне частот от 10 до 300 МГц
Пределы допускаемой относительной погрешности измерений напряженности электрического поля, дБ:
± 2,7;
± 2,6.
-
- в диапазоне частот от 0,009 до 20,0 МГц
-
- в диапазоне частот от 20 до 300 МГц
С антенной трехкоординатной электрической 3502/01
Диапазон частот, МГц 420 до 6000.
Диапазон измерений напряженности электрического поля от 0,14 мВ^м 1 до 160 В^м Пределы допускаемой относительной погрешности измерений
напряженности электрического поля, дБ: в диапазоне частот от 420 до 750 МГц в диапазоне частот от 750 до 1600 МГц в диапазоне частот от 1600 до 2000 МГц в диапазоне частот от 2000 до 4000 МГц в диапазоне частот от 4000 до 4500 МГц в диапазоне частот от 4500 до 5000 МГц в диапазоне частот от 5000 до 6000 МГц С антенной трехкоординатной магнитной 3581/02
от минус 3,8 до 2,6;
от минус 2,9 до 2,2;
от минус 2,4 до 1,9;
от минус 2,6 до 2,0;
от минус 3,0 до 2,2;
от минус 3,5 до 2,5;
от минус 4,3до 2,9.
1 0,009 до 2501. от 2,5 мкА^м 1 до 560 мА^м 1.
Диапазон частот, МГц
Диапазон измерений напряженности магнитного поля
Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, дБ:
не нормируется;
± 2,4;
± 2,5;
± 3,2.
в диапазоне частот от 0,009 до 0,300 МГц
в диапазоне частот от 0,3 до 30,0 МГц
в диапазоне частот от 30 до 60 МГц
в диапазоне частот от 60 до 250 МГц
Электропитание:
-
- литиево-ионная аккумуляторная батарея 7V4/4000 мА^ч, шт.
-
- внешний источник питания напряжением 12 В постоянного тока 2,5 А
АС/DC адаптер (стандарт DIN 45323), шт.
1.
Время непрерывной работы при питании от аккумуляторной батареи, ч, не менее Масса, кг, не более:
2,5.
измерительное устройство с аккумуляторной батареей
- антенна трехкоординатная электрическая 3501/03 антенна однокоординатная электрическая 3531/04 антенна трехкоординатная электрическая 3502/01 антенна трехкоординатная магнитная 3581/02 Габаритные размеры (длина * ширина * высота), мм, не более:
2,80;
0,45;
0,45;
0,45;
0,47.
-
- измерительное устройство 297*213*77;
-
- антенна трехкоординатная электрическая 3501/03 450* 120* 120;
антенна однокоординатная электрическая 3531/04 460*100*45;
антенна трехкоординатная электрическая 3502/01 450*120*120;
антенна трехкоординатная магнитная 3581/02 450*120*120.
Рабочие условия применения:
- температура окружающего воздуха, оС от минус 10 до 50;
- атмосферное давление, кПа (мм рт . ст.) от 70 до 106,7 (от 525 до 800);
- относительная влажность при 30оС , %, не более 93.
