Номер по Госреестру СИ: 65027-16
65027-16 Калориметры теплового потока изотермические
(Calvet мод. MS80)
Назначение средства измерений:
Калориметры теплового потока изотермические Calvet мод. MS 80 (далее - калориметры) предназначены для измерений количества теплоты (тепловых эффектов) различных физических, химических, биологических процессов, протекающих в изотермическом режиме, включая процессы фазовых переходов и низкоэнергетические процессы: процессы разложения веществ, процессы разряда батарей, теплогенерации живых организмов, исследования химической совместимости веществ и материалов, исследования процессов газовой адсорбции (катализа).
Внешний вид.
Калориметры теплового потока изотермические
Рисунок № 1
Внешний вид.
Калориметры теплового потока изотермические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.09.2021
Номер записи - 156359
ID в реестре СИ - 378759
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, (MS 80),
Производитель
Изготовитель - Фирма "Setaram Instrumentation"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2016.09.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Калориметры теплового потока изотермические (Calvet мод. MS80)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Setaram Instrumentation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31895-06 01.07.2011 |
Анализаторы термические универсальные, Setsys evolution, Labsys, Line 96 Фирма "Setaram Instrumentation" (ФРАНЦИЯ ) |
1 год | |
|
31896-06 01.07.2011 |
Калориметры дифференциальные сканирующие, DSC 131, SENSYS DSC , MICRO DSCIII, MICRO DSCVII Фирма "Setaram Instrumentation" (ФРАНЦИЯ ) |
1 год | |
|
32872-06 25.04.2022 |
Калориметры дифференциальные, Calvet мод. C-80, BT2.15, HT1000 (с 2012 г. только мод. C-80, BT2.15) Фирма "Setaram Instrumentation" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
61274-15 11.08.2021 |
Анализаторы термические универсальные, LABSYS EVO, SETSYS EVO, TGA96 EVO, SENSYS EVO Фирма "Setaram Instrumentation" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61275-15 11.08.2021 |
Калориметры дифференциальные сканирующие, DSC131 EVO, MICRO DSC7 EVO, MICRO SC, MHTC96 EVO Фирма "Setaram Instrumentation" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
65027-16 09.09.2021 |
Калориметры теплового потока изотермические, Calvet мод. MS80 Фирма "Setaram Instrumentation" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Кто поверяет Калориметры теплового потока изотермические (Calvet мод. MS80)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Калориметры теплового потока изотермические (Calvet мод. MS80)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение калориметра теплового потока изотермического Calvet мод. MS 80 состоит из двух частей: встроенной части, размещенной на встроенных, защищенных от записи микросхемах контроллера CS EVOLUTION, и внешней части - программного обеспечения (программного комплекса) «CALISTO», работающего под управлением
операционной системы персонального компьютера. Разделение ПО с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Встроенное программное обеспечение (ПО) является неотъемлемой частью калориметра, обеспечивающей его работоспособность. Основной задачей встроенного ПО является базовое (низкоуровневое) управление режимами работы калориметра и передача измерительной информации программному комплексу «CALISTO» для ее дальнейшей обработки.
Программное обеспечение «CALISTO» разработано изготовителем для решения задач измерения количества теплоты и температуры. Программное обеспечение «CALISTO» устанавливается на персональном компьютере, связь которого с калориметром осуществляется посредством двунаправленного интерфейса Ethernet (рис. 3).
Программное обеспечение «CALISTO» выполняет функции сбора, обработки, представления, хранения и передачи измерительной информации, осуществляет непрерывный контроль параметров.
В ПО «CALISTO» предоставляется возможность программным образом осуществлять настройку калориметра, выбор режимов работы и установку параметров эксперимента, калибровку калориметра с использованием специальных калибровочных ячеек, оптимизацию параметров, управление работой, обработку выходной информации, печать и сохранение результатов анализа.
ПО «CALISTO» является комбинацией двух составляющих (модулей): «Acquisition» (сбор данных) и «Processing» (обработка). Оба модуля являются отдельными программными продуктами, однако, функционирование программного комплекса «CALISTO» возможно только при работе обоих модулей и обеспечении двустороннего обмена информацией между ними (оба модуля являются неотъемлемыми частями ПО «CALISTO»).
Модуль Acquisition:
-
- управляет процедурами сбора данных;
-
- позволяет управлять одним или несколькими калориметрами Setaram через ПК;
-
- отслеживает ход эксперимента, производит сохранение информации в режиме реального времени;
-
- предоставляет возможность изменять значения параметров в ходе эксперимента.
Модуль Processing:
-
- осуществляет обработку поступающих сигналов;
-
- осуществляет импорт файлов, сохранённых в Calisto Acquisition;
-
- предоставляет возможности для управления экспериментами: архивирование, восстановление, удаление результатов экспериментов.
Конструктивно калориметр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Каждая копия ПО «CALISTO» может быть использована только зарегистрированным пользователем (зарегистрированной организацией), так как требует активации, которая возможна только путем ввода имени и пароля, предоставленного производителем конечному
пользователю калориметра.
Calisto
Acquisition
Caiisto
Processing
Запись данных Загрузка i обработка
эксперимента данных эксперимента

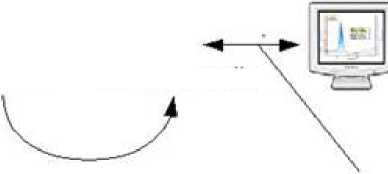

Рисунок 3 - Схема взаимодействия встроенного ПО калориметра и модулей ПО «CALISTO»
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения калориметра
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационные наименования модулей ПО |
Встроенное ПО контроллера CS EVOLUTION |
CALISTO Acquisition |
CALISTO Processing |
|
Номера версий модулей ПО1) |
7.45 |
1.41 |
1.41 |
|
Цифровые идентификаторы (контрольные суммы) модулей ПО |
недоступен2) |
e1d28a2863ee411e9e 56fad4e2ec82f53) |
0902fcecf2a300cc43)5 0d1b99743638e03) |
|
Примечания:
| |||
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа Р 50.2.077-2014 соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на боковую поверхность корпуса калориметра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Калориметры теплового потока изотермические Calvet мод. MS 80. Руководство по эксплуатации (версия 1.0)».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам теплового потока изотермическим Calvet мод. MS 80
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 2414-0064-2016 «Калориметры теплового потока изотермические Calvet мод. MS 80. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31 мая 2016 г.
Основные средства поверки:
-
- средство измерений по ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы» -вольтметр, либо мультиметр с возможностью измерений постоянного напряжения в диапазоне от 0,5 до 10 В, с пределами допускаемой относительной погрешности измерений не более ±0,540-2;
-
- средство измерений по ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления» - мера электрического сопротивления постоянного тока Р331 или P3030 (номинальное значение сопротивления 1000 Ом, класс точности не ниже 0,01).
Знак поверки наносится на лицевую поверхность коммутационной панели калориметра в виде наклейки (см. рисунок 1).
Изготовитель
Фирма «SETARAM Instrumentation», Франция
Адрес: 7, rue de l'Oratoire, 69300 Caluire, France
Телефон: +33 (0) 472102525
Факс: +33 (0) 478286355
Адрес в Интернет: http://www.setaram.com
Адрес электронной почты: sales@setaram.com
Заявитель
ООО «КОМЕФ», ИНН 7709540746Адрес: 105120, Москва, Наставнический пер., д. 6
Телефон/факс: +7 (495) 916-11-73 / 916-15-94 / 916-18-67
Адрес в Интернет: http://www.komef.ru
Адрес электронной почты: komef@komef.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005 Санкт-Петербург, 190005, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия калориметра основан на измерении тепловой мощности различных длительных процессов, протекающих в широком диапазоне температур в изотермическом режиме.
Калориметр (рис. 1) представляет собой прибор конструкции Тиана-Кальве,
предназначенный для проведения микрокалориметрических измерений. Конструкция калориметра включает две экспериментальные ячейки. В первой ячейке (ячейка образца «Sample») размещается исследуемый калориметрический образец, а во вторую ячейку (ячейку сравнения «Reference») помещается инертное вещество (оксид алюминия Al2O3). Ячейка сравнения предназначена для устранения паразитных термических явлений, не связанных с реакцией, что обеспечивает высокую чувствительность калориметра.
Конструкция микрокалориметрического модуля (рис. 2) включает датчик теплового потока, помещенный в корпус с внутренней измерительной камерой. Датчик теплового потока представляет собой батарею термоэлектрических преобразователей (термопар), преобразующих тепловую энергию исследуемого процесса в измеряемый электрический сигнал (термоЭДС). Экспериментальная ячейка помещается в микрокалориметрический модуль по трубке ввода. Ячейка, установленная внутри модуля, плотно контактирует с датчиком теплового потока.
Микрокалориметрические модули расположены в калориметрическом блоке, представляющем собой термостат, расположенный во внутреннем резервуаре. Резервуар в сборе помещен в короб с электрическим нагревателем, подключенным к системе автоматического регулирования. Нагревательный короб содержит ряд внутренних алюминиевых коробов, изолированных друг от друга, выполняющих роль тепловых экранов. Нагревательный короб обернут толстым слоем теплоизолятора и размещен во внешнем корпусе калориметра.
Экспериментальные ячейки помещают в калориметрической блок, который нагревается до заданной (необходимой для протекания исследуемого процесса) температуры, или задается температурный профиль (временная зависимость изменения температуры) эксперимента.
При протекании исследуемого процесса в экспериментальной ячейке происходит выделение (или поглощение) энергии, сопровождающееся изменением температуры ячейки. При этом между ячейкой и калориметрическим блоком устанавливается разность температуры, и, как следствие, возникает тепловой поток. Зная теплопроводность датчика, окружающего ячейку, и измерив электрический сигнал (ЭДС) датчика, характеризующий градиент температуры между ячейкой и калориметрическим блоком, по закону Фурье можно вычислить величину теплового потока, проходящего через стенки ячейки, а зная время протекания процесса, можно вычислить и количество теплоты, переданное ячейкой калориметрическому блоку (количество теплоты исследуемого процесса).
Для определения функциональной зависимости изменения ЭДС датчика теплового потока от выделяемого (поглощаемого) в ячейке количества теплоты проводится электрическая калибровка (по закону Джоуля - Ленца), при которой в калориметр устанавливаются калибровочные ячейки с расположенными внутри них электрическими нагревателями, подключаемыми к калибровочному блоку питания.
В зависимости от вида калориметрических образцов и исследуемых процессов изготовителем предусмотрены различные типы экспериментальных ячеек.

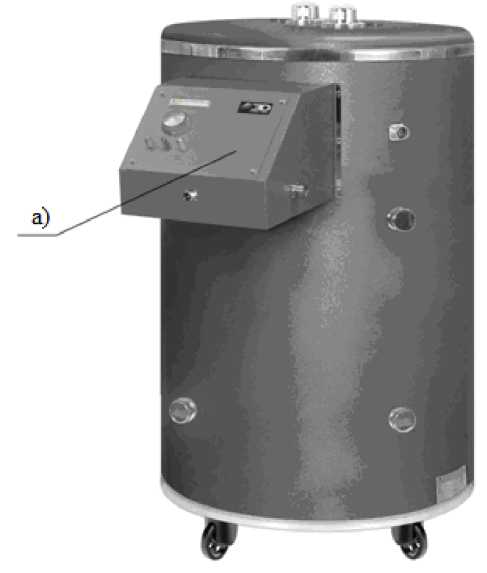

Рисунок 1 - Внешний вид калориметра (позиция «а» обозначает место нанесения знака поверки)
Канал датчика
Ячейка
Кольцо
Внутренний корпус Внешний корпус Алюм. оболочка

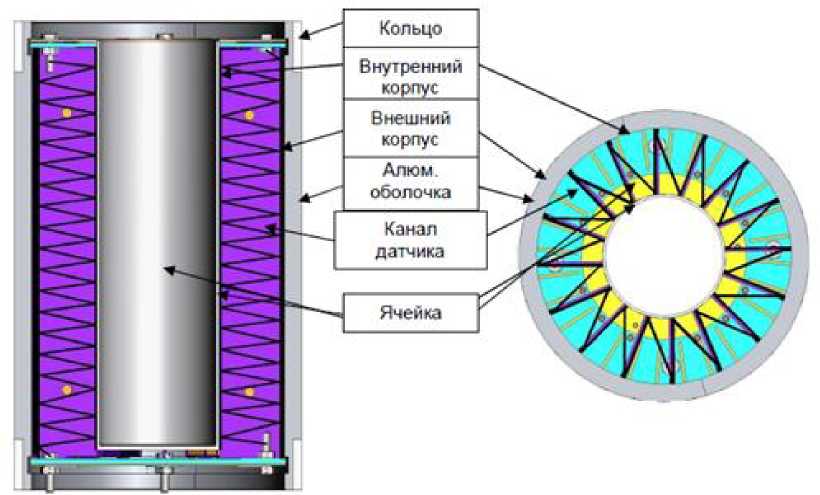

Рисунок 2 - Схема микрокалориметрического модуля калориметра
Функционирование калориметра возможно только при наличии следующих неотъемлемых частей:
-
- комплекта измерительных и калибровочных ячеек;
-
- блока питания калориметра;
-
- контроллера CS EVOLUTION;
-
- блока калибровки калориметра по Джоуль-эффекту мод. EJ3;
-
- персонального компьютера (рабочей станции) с программным обеспечением «CALISTO».
Комплект поставки калориметра теплового потока изотермического Calvet мод. MS 80 определяется заказом и отражается в спецификации.
Основной комплект поставки калориметра включает:
-
- калориметр теплового потока изотермический Calvet мод. MS 80;
-
- блок питания калориметра;
-
- контроллер CS EVOLUTION;
-
- блок калибровки калориметра по Джоуль-эффекту мод. EJ3;
-
- комплект измерительных и калибровочных ячеек;
-
- персональный компьютер (рабочая станция) с установленным программным обеспечением CALISTO;
-
- руководство по эксплуатации;
-
- руководство пользователя программного обеспечения CALISTO (в 2-х частях: модули «Acquisition» и «Processing»);
-
- методика поверки МП 2414-0064-2016;
-
- комплект запасных частей и принадлежностей.
калориметров теплового потока изотермических Calvet MS 80 представлены в таблице 2.
Таблица 2 - калориметров
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества теплоты физических, химических, биологических процессов (включая количество теплоты фазовых переходов), протекающих в изотермическом режиме , Дж |
от 1 до 1000, от - 1000 до - 1 |
|
Пределы допускаемой относительной погрешности измерений количества теплоты исследуемого процесса, % |
±1,0 |
|
Диапазон поддержания внутренней температуры калориметрического блока, °С |
от (комнатной температуры +5 °С) до 200 °С |
|
Скорость изменения температуры калориметрической ячейки, °С/ч, не более |
2,0 |
|
Калориметрическая чувствительность , мкВ/мВт, не менее |
30 |
|
Уровень шума в изотермическом режиме , мкВт, не более |
0,1 |
|
Наружный диаметр экспериментальной ячейки, мм |
17 |
|
Габаритные размеры калориметрического блока, мм, не более: | |
|
- высота |
1100 |
|
- ширина |
875 |
|
- глубина |
691 |
|
Масса калориметрического блока, кг, не более |
230 |
|
Напряжение питания переменного тока, В |
2 2 0+10% 220 -15% |
|
Частота напряжения питания, Гц |
50±1 |
|
Потребляемая мощность, В^А |
650 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от 15 до 35 |
|
- относительная влажность воздуха, % |
от 10 до 60 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
|
* - реализована возможность измерений процессов с выделением (экзотермических) и поглощением (эндотермических) энергии; ** - отношение изменения значения сигнала датчика теплового потока [мкВ] к изменению мощности исследуемого теплового процесса [мВт]; *** - среднее квадратическое отклонение (амплитуда) результатов измерений мощности исследуемого теплового процесса. | |
