Сведения о средстве измерений: 82263-21 Колонки топливораздаточные

Номер по Госреестру СИ: 82263-21
82263-21 Колонки топливораздаточные
(ДЖЕНЕРАЛ ПАМПС-М/Н)

Назначение средства измерений:
Колонки топливораздаточные ДЖЕНЕРАЛ ПАМПС-М/Н (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетнорасчетных операций.

сертификация программного обеспечения
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 3

Общие сведения

Дата публикации - 24.07.2021
Срок свидетельства -
Номер записи - 183572
ID в реестре СИ - 1391462
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ДЖЕНЕРАЛ ПАМПС-М/Н 510.2.1.0.1.0, ДЖЕНЕРАЛ ПАМПС-М/Н 50.2.1.0.0.0., ДЖЕНЕРАЛ ПАМПС-М/Н 50.2.1.0.0.0, ДЖЕНЕРАЛ ПАМПС-М/Н 36.2.1.0.0.0., ДЖЕНЕРАЛ ПАМПС-М/Н 36.2.1.0.0.0, ДЖЕНЕРАЛ ПАМПС-М/Н 24.1.1.1.0.0, 24-1-1-1-0-0,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 54
Кол-во средств измерений - 17
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС-М/Н)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82264-21

Колонки топливораздаточные, ДЖЕНЕРАЛ ПАМПС-М
Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
82263-21

Колонки топливораздаточные, ДЖЕНЕРАЛ ПАМПС-М/Н
Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
85514-22
04.05.2027
Колонки топливораздаточные, "ДЖЕНЕРАЛ ПАМПС Х"
Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
86967-22
04.10.2027
Установки весовые для определения массы сжиженного углеводородного газа в бытовых газовых баллонах, ДЖЕНЕРАЛ ПАМПС УВ
Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС-М/Н)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САХАЛИНСКИЙ ЦСМ"
(RA.RU.311389)
РСТ
  • 24-1-1-1-0-0
  • ДЖЕНЕРАЛ ПАМПС-М/Н 24.1.1.1.0.0
  • 8 3 0 8 0 0 0 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • ДЖЕНЕРАЛ ПАМПС-М/Н 50.2.1.0.0.0.
  • ДЖЕНЕРАЛ ПАМПС-М/Н 36.2.1.0.0.0.
  • ДЖЕНЕРАЛ ПАМПС-М/Н 50.2.1.0.0.0
  • ДЖЕНЕРАЛ ПАМПС-М/Н 36.2.1.0.0.0
  • ДЖЕНЕРАЛ ПАМПС-М/Н 510.2.1.0.1.0
  • 46 0 46 0 46 0 46

    Стоимость поверки Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС-М/Н)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) колонок является встроенным, метрологически значимая часть ПО имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно -вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется, а также защищен паролем администратора.

    Конструкция колонки обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в колонках имеется механическая защита и отсутствие программно-аппаратных интерфейсов связи. Конструкция колонки исключает возможность несанкционированного влияния на ПО колонки и измерительную информацию.

    ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настройка/работа" электронно -вычислительного устройства в положении "Работа", равно как и не могут быть изменены параметры работы ПО.

    Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.

    Идентификационные данные ПО колонки приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Топаз-106К2-2МР ЖКД

    Номер версии (идентификационный номер) ПО

    302(531)71(9)

    Цифровой идентификатор ПО

    *

    Алгоритм вычисления цифрового идентификатора ПО

    *

    * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    указаны в разделе 2 Руководства по эксплуатации на колонки ДЖЕНЕРАЛ ПАМПС-М/Н.


    Нормативные и технические документы

    Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

    На пульте дистанционного управления, установленном в операторской, задается доза. При снятии раздаточного крана автоматически включается электродвигатель. Под воздействием разряжения, создаваемого помпой, топливо из резервуара через фильтр с обратным клапаном поступает в насосный моноблок. Насос подает топливо в измеритель объема и далее, через электромагнитный клапан, индикатор воздуха, разрывную муфту, раздаточный шланг и раздаточный кран в бак потребителя. Отделение паров воздуха и топлива происходит в вихревой камере насосного моноблока.

    Вращательное движение коленчатого вала измерителя объема через соединительную муфту передается на вал датчика расхода и преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - БИУ).

    БИУ осуществляет подсчет и отображение на указателях разовой выдачи информации о количестве выданного топлива.

    В состав БИУ входят:

    • - узел отсчетного устройства;

    • - узел индикации;

    • - узел пуска и защиты электродвигателей.

    При оснащении колонки системой возврата паров топлива из бака автомобиля в резервуар, пары из бака через коаксиальный пистолет, коаксиальный рукав, газовую помпу поступают через возвратную магистраль в резервуар. Системой возврата паров может комплектоваться каждая гидравлическая система.

    Колонка состоит из гидравлического блока (далее - гидроблока) фирмы изготовителя BЕNNETT (США) и БИУ. Гидроблок может состоять из 1,2,3,4 или 5 самостоятельных гидравлических модулей, каждый из которых, в свою очередь, может распределять топливо через один или два раздаточных рукава.

    Гидравлический модуль состоит из следующих основных узлов: насосный моноблок, электромагнитные клапаны, измерители объема с датчиками импульсов, разрывные муфты, индикаторы воздуха, раздаточные рукава и раздаточные краны.

    БИУ имеет два модуля индикации.

    Раздаточные рукава в колонке располагаются в модуле стоек.

    Колонки выпущены в следующих модификациях 36.2.1.0.0.0, 50.2.1.0.0.0, которые отличаются друг от друга техническими характеристиками, указанными в таблице 4.

    К колонкам данного типа относятся колонки ДЖЕНЕРАЛ ПАМПС-М/Н модификации 36.2.1.0.0.0 заводские номера 11Т012379, 11Т012377, 11Т012378, 11Т01600, 11Т01599, модификации 50.2.1.0.0.0 заводские номера 11Т012233, 11Т012388, 11Т012397, 11Т012396.

    Место нанесения заводских номеров - табличка, укрепленная на каркасе колонки.

    Общий вид колонки и место нанесения заводских номеров приведено на рисунке 1,

    места пломбирования на рисунках 2 - 3.

    Внешний вид. Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС-М/Н), http://oei-analitika.ru

    заводские номера 11Т012379, 11Т012377,

    11Т012378, 11Т01600, 11Т01599

    Внешний вид. Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС-М/Н), http://oei-analitika.ru

    заводские номера 11Т012233, 11Т012388,

    11Т012397, 11Т012396

    Табличка с указанием заводских номеров

    Рисунок 1 - Общий вид колонки и место нанесения заводских номеров

    Внешний вид. Колонки топливораздаточные (ДЖЕНЕРАЛ ПАМПС-М/Н), http://oei-analitika.ru

    Пломба поверителя

    Пломбировочная проволока

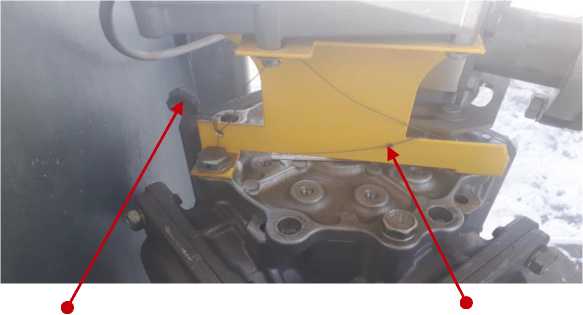

    Рисунок 2 - Пломбирование измерителя объема и генератора импульсов
