Номер по Госреестру СИ: 91612-24
91612-24 Установка для скалярных и векторно-фазовых измерений в натурных условиях
(УВИ-М)
Назначение средства измерений:
Установка для скалярных и векторно-фазовых измерений в натурных условиях УВИ-М (далее - установка) предназначена для измерения звукового давления и градиента звукового давления, поиска источников (зон) повышенного подводного шумоизлучения вдоль корпуса морского объекта (определения угла между направлением на реперный излучатель и источник шумоизлучения) на стоповых режимах, в том числе проводимых в условиях зашумленных заводских акваторий.
Внешний вид.
Установка для скалярных и векторно-фазовых измерений в натурных условиях
Рисунок № 1
Внешний вид.
Установка для скалярных и векторно-фазовых измерений в натурных условиях
Рисунок № 2
Общие сведения
Дата публикации - 19.03.2024
Срок свидетельства -
Номер записи - 193500
ID в реестре СИ - 1415234
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Солнечногорск, рабочий поселок Менделеево
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№733 от 2024.03.18 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Установка для скалярных и векторно-фазовых измерений в натурных условиях (УВИ-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66695-17 27.02.2027 |
Комплекты для измерений соединителей коаксиальных, КИСК-3,5М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
66717-17 27.02.2027 |
Комплекты для измерений соединителей коаксиальных, КИСК-16М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
81123-20 |
Комплексы стационарных средств оценки эксплуатационных характеристик, Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
73236-18 27.11.2024 |
Системы измерительные, К6-19 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
2 года | |
|
73235-18 27.11.2024 |
Комплекты транспортируемые системы, К6-19 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
2 года | |
|
66384-17 12.01.2022 |
Анализаторы спектра цифровые узкополосные восьмиканальные, АСЦУ-8к "Тополь" Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
1 год | |
|
66383-17 12.01.2022 |
Анализаторы спектра цифровые третьоктавные четырехканальные, АСЦТ-4к "Тополь" Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
1 год | |
|
64768-16 12.08.2021 |
Осциллографы цифровые запоминающие, С8-203/2, С8-203/4 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
64767-16 12.08.2021 |
Осциллографы цифровые запоминающие, С8-205/2, С8-205/4 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
53401-13 06.05.2023 |
Гидрофоны, ГИ55 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
2 года | |
|
87558-22 02.12.2027 |
Термометры сопротивления родий-железные эталонные капсульные, ТСРЖ-Э Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
89909-23 04.09.2028 |
Генераторы влажного газа эталонные , Север-4 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
89897-23 |
Установка акустическая поверочная, ПЗД-1 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90024-23 |
Анализатор спектра третьоктавный многоканальный, АС-УЭЗД-6 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
90025-23 |
Гидрофоны измерительные, ГИ21 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90026-23 |
Гидрофоны измерительные, ГИ59 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90027-23 15.09.2028 |
Приемники гидроакустические комбинированные, КГП10М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90028-23 15.09.2028 |
Приемники гидроакустические комбинированные, КГП1М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90046-23 20.09.2028 |
Вибропреобразователи трехкомпонентные, АГ303 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90411-23 03.11.2028 |
Меры размеров частиц в водной среде, МРЧ-0, 10 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
90412-23 03.11.2028 |
Меры размеров частиц в водной среде, МРЧ-0, 07 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
90433-23 |
Датчик давления тензорезистивный, ХТЕ-190М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91456-24 |
Ваттметры проходного типа волноводные термисторные, М1-37 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91442-24 |
Ваттметры оконечного типа, М3-122 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91611-24 |
Установка для векторно-фазовых измерений на базе автономной донной станции с глубоководным и мелководным носителями первичных измерительных преобразователей, УВИ-А Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
91612-24 |
Установка для скалярных и векторно-фазовых измерений в натурных условиях, УВИ-М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
91678-24 22.03.2029 |
Измерители мощности термисторные унифицированные, М3-121 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91680-24 22.03.2029 |
Стандарт-титры pH, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91666-24 22.03.2029 |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром добыча Уренгой", Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
4 года |
|
91884-24 |
Установка для многопараметрических многоканальных комплексных измерений параметров физических полей кораблей, УВИ-С Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
91902-24 |
Установка для моделирования измерений параметров первичного и вторичного гидроакустического поля объектов, УЭЗД-6 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
92177-24 20.05.2029 |
Осциллографы цифровые универсальные, С8-3000 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Кто поверяет Установка для скалярных и векторно-фазовых измерений в натурных условиях (УВИ-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установка для скалярных и векторно-фазовых измерений в натурных условиях (УВИ-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В установку входит программное обеспечение (ПО) «Комплекс специализированного программного обеспечения УВИ-М» МФРН.00053-01, «Комплект программного обеспечения векторно-фазовой обработки» МФРН.00026-01, «Комплект программного обеспечения» МФРН.00081-01.
ПО «Комплекс специализированного программного обеспечения УВИ-М» МФРН.00053-01 и «Комплект программного обеспечения» МФРН.00081-01 установлены на защищенный ноутбук комплекса КАИ. ПО «Комплект программного обеспечения векторнофазовой обработки» МФРН.00026-01 установлено на ноутбук комплекса КАО. ПО предназначено для управления режимами работы, сбора, обработки и отображения измерительной информации. Дистрибутив ПО через сеть интернет не обновляется.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1 - 3.
Таблица 1 - Идентификационные данные (признаки) ПО «Комплекс специализированного программного обеспечения УВИ-М»
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
МФРН.00053-01 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 01 |
|
Цифровой идентификатор программного обеспечения |
MenuUviM.exe - 32a8407e27f814d180b82bac25e26370 |
|
spspo.exe - e3465f2dae97fd9012b59bd3b8a753c0 | |
|
vsprec.exe - dfd470764b56832aa34cf42757ebf7be |
Таблица 2 - Идентификационные данные (признаки) ПО «Комплект программного обеспечения векторно-фазовой обработки»
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
МФРН.00026-01 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 01 |
|
Цифровой идентификатор программного обеспечения |
vpb geo - 66023d6aee3d8575f409717c329d8ee5 |
Таблица 3 - Идентификационные данные (признаки) ПО «Комплект программного
обеспечения»
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
МФРН.00081-01 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 01 |
|
Цифровой идентификатор программного обеспечения |
CompVp.exe - cb129b835ff228b4bdeb4201f1ad9129 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Р 50.2.077-2014.
Лист № 5
Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации МФРН.411711.001 РЭ и формуляра МФРН.411711.001 ФО типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование установки» документа МФРН.411711.001 РЭ «Установка для скалярных и векторно-фазовых измерений в натурных условиях УВИ-М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
К данному типу средств измерений относится установка для скалярных и векторнофазовых измерений в натурных условиях УВИ-М зав.№ 01.
Принцип работы установки заключается в измерении звукового давления и градиента звукового давления в точке расположения гидрофона и приемника гидроакустического комбинированного и векторно-фазовой обработке их сигналов. При работе установки в режиме акустических измерений сигналы с выхода первичных измерительных преобразователей через кабельные линии связи поступают на регистрацию в компьютер бортовой аппаратуры.
Конструктивно установка состоит из двух приемных модулей ПМ и блоков питания, коммутации и излучения БПКИ-М, кабельных линий связи КЛС-М (входят в состав комплекса измерительного мобильного с векторными приёмниками МИК-ВП), комплекса сбора и анализа гидроакустической информации КАИ, комплекса архивирования и обработки измерительной информации КАО и лаборатории передвижной метрологической ПМЛ.
ПМ предназначен для размещения первичных измерительных преобразователей (гидрофона ГИ53, приемника гидроакустического комбинированного КГП1М, приемника гидроакустического комбинированного КГП10М), преобразователя ЗОНД-10-ГД-1220 (измерение глубины погружения ПМ) и компаса электронного КЭ (ориентация ПМ относительно магнитного полюса земли).
Блок БПКИ-М предназначен для питания первичных преобразователей; управления режимами работы установки; отображения глубины погружения ПМ и для коммутации и согласования выходов первичных преобразователей со входами АЦП.
Комплекс КАИ обеспечивает многоканальную синхронную регистрацию, отображение и хранение первичной информации, выполняет спектральный узкополосный и третьоктавный анализы сигналов в реальном времени или по записанным реализациям, отображает ориентацию ПМ в геодезических координатах, производит генерацию сигналов для акустических излучателей И1 и излучателя реперного бортового РИБ. КАИ выполнен на базе переносного ноутбука с док-станцией и размещенными в ней двух модулей АЦП-ЦАП.
Комплекс КАО обеспечивает обработку, анализ и вывод в графическом виде результатов измерений с использованием векторно-фазовых методов обработки сигналов, архивирование результатов обработки измерительной информации на серверной станции и формирование отчетов по результатам обработки измерительной информации. Обработка информации КАО может производиться, в том числе в специализированном помещении, предназначенным для выполнения работ, результатом вычислений в которых является закрытая информация.
Средства измерения, входящие в состав установки, имеют в Федеральном информационном фонде по обеспечению единства измерений следующие номера:
- приемники гидроакустические комбинированные КГП1М: 90028-23;
- приемники гидроакустические комбинированные КГП10М: 90027-23;
- гидрофоны ГИ53: 40216-08;
- преобразователь измерительный давления ЗОНД 10: 15020-07.
Лаборатория передвижная метрологическая (ПМЛ) предназначена для мобильной доставки установки к месту проведения испытаний, предоставления возможности автономной предварительной проверки работоспособности элементов установки перед началом работ и обеспечения выполнения работ легкими плавсредствами.
Пломбирование установки не производится.
Нанесение знака поверки на установку не предусмотрено.
Заводской номер установки в виде цифрового обозначения нанесен на металлизированную этикетку, которую размещают на передней панели защищенного ноутбука серии из состава КАИ и из состава КАО.

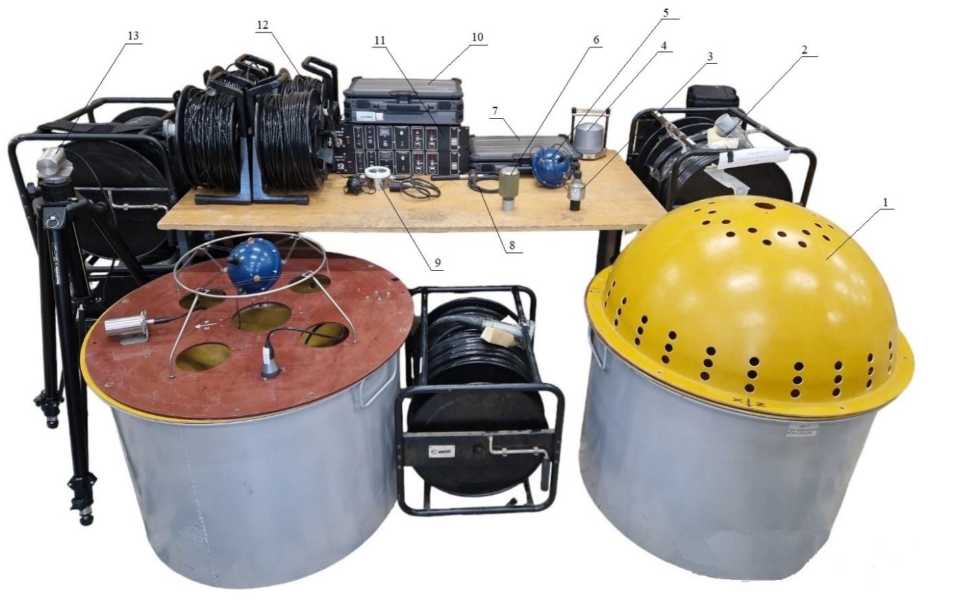

Общий вид установки представлена на рисунке 1.
1 - модуль приемный подводный ПМ, 2 - линия связи кабельная КЛС-М, 3 - датчик давления ЗОНД-10-ГД-1220, 4 - реперный излучатель бортовой РИБ, 5 - приемник гидроакустический комбинированный КГП1М, 6 - излучатель И1, 7 - защищенный ноутбук серии МВК-500-211 из состава КАО, 8 - гидрофон ГИ53, 9 - приемник гидроакустический комбинированный КГП10М, 10 - защищенный ноутбук серии МВК-500-76 из состава КАИ, 11 - блоки питания, коммутации и излучения БПКИ-М, 12 - катушка кабельная, 13 - компас электронный КЭ
Рисунок 1 - Общий вид установки

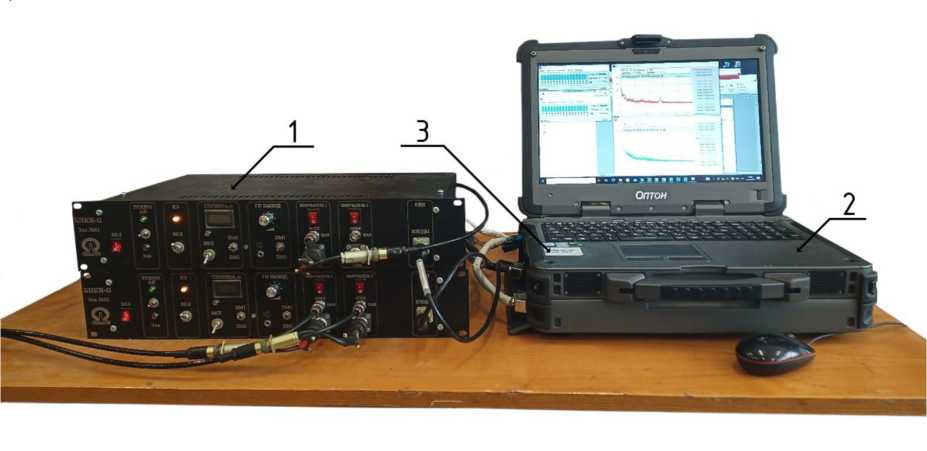

Общий вид блоков БПКИ-М и защищенного ноутбука комплекса КАИ представлен на рисунке 2.
1 - Блок питания, коммутации и измерения БПКИ-М. 2 - Защищенный ноутбук серии МВК-500-76. 3 - Место нанесения заводского номера.
Рисунок 2 - Общий вид блоков БПКИ-М
Таблица 6 - Комплектность установки
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Комплекс измерительный мобильный с векторными приёмниками МИК-ВП |
МФРН.406231.001 |
1 |
|
Комплекс сбора и анализа гидроакустической информации КАИ |
МФРН.411734.001 |
1 |
|
Комплекс архивирования и обработки измерительной информации КАО |
МФРН.411734.002 |
1 |
|
Лаборатория передвижная метрологическая ПМЛ |
МФРН.411976.001 |
1 |
|
Комплекс специализированного программного обеспечения УВИ-М |
МФРН.00053-01 | |
|
Комплект запасных частей, инструмента и принадлежностей (ЗИП-О) согласно ведомости МФРН.411711.001 ЗИ |
1 | |
|
Руководство по эксплуатации |
МФРН.411711.001 РЭ |
1 |
|
Формуляр |
МФРН.411711.001 ФО |
1 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот при измерении звукового давления, Гц |
от 2 до 10000 |
|
Рабочий диапазон частот при измерении градиента звукового давления КГП1М1, Гц |
от 10 до 1000 |
|
Рабочий диапазон частот при измерении градиента звукового давления КГП10М2, Гц |
от 100 до 10000 |
|
Максимальный измеряемый уровень звукового давления при коэффициенте нелинейных искажений не более 1% (относительно 20 мкПа), дБ, не менее |
130 |
|
Максимальный измеряемый уровень выходного сигнала каналов КГП3 при коэффициенте нелинейных искажений не более 1% (относительно 1 мкВ) и погрешности измерения 0,1 дБ, дБ, не менее |
120 |
|
Границы неисключенной систематической инструментальной погрешности измерения звукового давления в динамическом диапазоне 60 дБ относительно максимального измеряемого уровня в точке расположения гидрофона при доверительной вероятности P = 0,95 в диапазоне частот от 2 Гц до 10 кГц, дБ, не более |
±2 |
|
Границы неисключённой систематической инструментальной погрешности измерения градиента звукового давления в диапазоне от 0,15 до 3 Па в точке расположения КГП при доверительной вероятности P = 0,95 в диапазоне частот от 10 до 10000 Гц, дБ, не более |
±3 |
|
Границы неисключенной систематической инструментальной погрешности измерения направления на источник шумоизлучения в диапазоне от 0 до 2п (при отношении сигнал/шум на входе КГП не менее 30 дБ), радиан, не более |
±0,1 |
|
Границы неисключенной систематической инструментальной погрешности измерения глубины погружения в диапазоне от 1 до 300 м, м, не более |
±1 |
| |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное воздействие гидростатического давления на подводную часть установки (максимальная глубина погружения), МПа, не более |
3 |
|
Повышенная рабочая температура среды для морской части установки, °С, не более |
20 |
|
Пониженная рабочая температура среды для морской части установки, °С, не менее |
-4 |
|
Предельная повышенная температура среды для морской части установки в условиях хранения, °С |
35 |
|
Предельная пониженная температура среды для морской части установки в условиях хранения, °С |
-10 |
|
Повышенная рабочая температура среды для береговой части установки, °С, не более |
25 |
|
Пониженная рабочая температура среды для береговой части установки, °С, не менее |
15 |
|
Повышенная относительная влажность воздуха для береговой части установки при температуре 20 °С, %, не более |
75 |
|
Пониженная относительная влажность воздуха для береговой части установки при температуре 20 °С, %, не менее |
45 |
|
Повышенное атмосферное давление для береговой части установки, кПа, не более |
105 |
|
Пониженное атмосферное давление для береговой части установки, кПа, не менее |
96 |
|
Срок службы, лет, не менее |
10 |
