Номер по Госреестру СИ: 90028-23
90028-23 Приемники гидроакустические комбинированные
(КГП1М)
Назначение средства измерений:
Приемники гидроакустические комбинированные КГП1М (далее - приемники КГП1М) предназначены для преобразования в водной среде колебательного смещения (градиента звукового давления или колебательной скорости) и звукового давления в пропорциональные электрические сигналы.

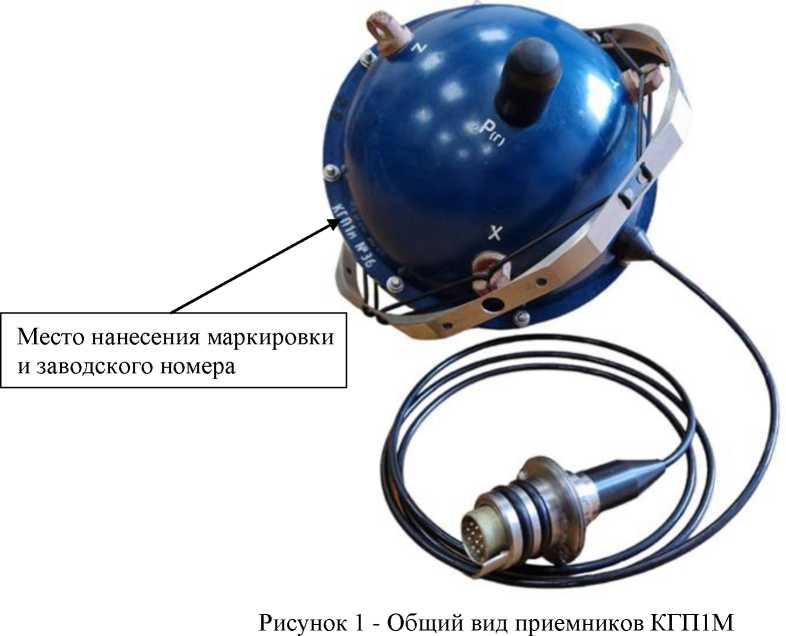

Внешний вид.
Приемники гидроакустические комбинированные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации МФРН.406231.004РЭ и формуляра МФРН.406231.004ФО типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа МФРН.406231.004РЭ «Приемник гидроакустический комбинированный КГП1М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
МФРН.406231.004ТУ Приемник гидроакустический комбинированный КГП1М. Технические условия.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип работы приемников (преобразователей градиента звукового давления и звукового давления) основан на пьезоэлектрическом эффекте.
Конструктивно приемник КГП1М представляет собой шарообразный герметичный корпус, выполненный из негигроскопичной пластмассы, внутри которого установлены платы малошумного усилителя с тремя каналами градиента давления и одним каналом давления, а снаружи две гидроакустические головки. Вывод электрических сигналов измерительных каналов, электрическая проверка, калибровка и питание предварительного усилителя приемника КГП1М осуществляется через герметичный многожильный несъемный кабель, заканчивающийся разъемом, выполненным в герметичном исполнении.
На корпус приемника КГП1М нанесена маркировка, обозначающая направление измерительных осей каналов градиента давления X, Y, Z (положительные направления осей обозначены X, Y, Z, отрицательные - X1, Y1, Z1), код изделия - КГП1М и порядковый номер изделия по системе нумерации предприятия-изготовителя (заводской номер).
Конструкция приемника КГП1М герметичная и неразборная. Степень защиты, обеспечиваемая оболочкой не ниже IP68.
Приемник КГП1М обладает пространственно-избирательной чувствительностью и может использоваться в условиях повышенных помех.
Общий вид приемников КГП1М, указание места нанесения маркировки и заводского номера приведены на рисунке 1. Пломбирование приемника не производится.
Нанесение знака поверки на приемник КГП1М не предусмотрено.
Заводской номер наносится на изделие методом гравирования, и размещают на наружной поверхности ободка корпуса. Формат нанесения заводского номера числовой.
Таблица 3 - Комплектность приемников КГП1М
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
Приемник гидроакустический комбинированный КГП1М |
МФРН.406231.004 |
1 | |
Футляр |
МФРН.323368.001 |
1 | |
Приемник гидроакустический комбинированный КГП1М Формуляр |
МФРН.406231.004ФО |
1 | |
Приемник гидроакустический комбинированный КГП1М Руководство по эксплуатации |
МФРН.406231.004РЭ |
1 |
на партию до 5 изделий |
Методика поверки |
- |
1 |
по требованию заказчика |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Рабочий диапазон частот канала звукового давления и каналов градиента давления, Гц |
от 10 до 1000 |
Чувствительность (коэффициент преобразования) канала звукового давления и каналов градиента давления на частоте 100 Гц, мВ/Па |
от 10 до 30 |
Пределы допускаемой основной относительной погрешности коэффициента преобразования, дБ, не более для канала звукового давления в диапазоне частот от 10 до 1000 Гц |
±2,5 |
для каналов градиента давления в диапазоне частот от 10 до 1000 Гц |
±2,5 |
Неравномерность амплитудно-частотной характеристики для канала звукового давления, дБ, не более в диапазоне частот от 10 до 20 Гц включ. |
4 |
в диапазоне частот св. 20 до 500 Гц включ. |
3 |
в диапазоне частот св. 500 до 1000 Гц включ. |
6 |
для каналов градиента давления (АЧХ приведенная к 1 Гц), дБ, не более в диапазоне частот от 10 до 20 Гц включ. |
4 |
в диапазоне частот св. 20 до 500 Гц включ. |
3 |
в диапазоне частот св. 500 до 1000 Гц включ. |
6 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Показатель асимметрии максимумов каналов градиента давления в пределах, дБ |
±2 |
Отклонение характеристики направленности каналов градиента давления от дипольной на углах 45°, 135°, 225°, 315° относительно оси максимальной чувствительности в пределах, дБ |
±2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Усредненная чувствительность канала звукового давления в диапазоне частот от 20 до 315 Гц, мВ/Па |
от 10 до 30 |
Усредненная чувствительность каналов градиента давления, приведенная к 1 Гц (отношение чувствительности каналов на данной частоте к самой частоте) в диапазоне частот от 20 до 315 Гц, мВ/(ПаТц) |
от 0,1 до 0,3 |
Максимальный выходной сигнал при коэффициенте гармонических искажений не более 1 %, В, не менее для канала звукового давления |
1 |
для канала градиента давления |
1 |
Полярность выходного напряжения канала давления при увеличении внешнего давления |
отрицательная |
Полярность импульса выходного напряжения каналов градиента давления при воздействии силы в положительном направлении измерительной оси |
положительная |
Значение коэффициента электрической калибровки канала давления и каналов градиента давления X, Y, Z, дБ |
от минус 3 до плюс 3 |
Уровни собственных шумов относительно 20 мкПа в третьоктавных полосах частот для канала звукового давления, дБ, не более |
50 |
для каналов градиента давления, дБ, не более 10 Гц |
65 |
31,5 Гц |
54 |
100 Гц |
50 |
1000 Гц |
25 |
Постоянная составляющая напряжения выходного сигнала, В, не более |
0,1 |
Ток, потребляемый по цепям электропитания положительного и отрицательного напряжения, мА, не более |
50 |
Минимальное сопротивление нагрузки, кОм |
10 |
Максимальная емкость нагрузки, нФ |
100 |
Отклонение двухполярного напряжения питания, В |
±(11,5-14) |
Электрическое сопротивление изоляции приемника, МОм, не менее |
20 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Габаритные размеры: диаметр, мм, не более |
130 |
длина соединительного кабеля, м, не менее |
1,0 |
Масса (без кабеля), кг, не более |
1,5 |
средняя плотность приемника, кг/дм3 |
от 1,05 до 1,25 |
Рабочие условия эксплуатации: рабочая среда |
морская или |
температура рабочей среды, °С |
пресная вода от - 4 до + 25 |
избыточное гидростатическое давление, МПа, не более |
3 |
Температура окружающего воздуха, °С |
от - 10 до + 35 |
Назначенный срок службы, лет, не менее |
10 |
Среднее время наработки до отказа, ч, не менее |
10000 |
