90024-23 Анализатор спектра третьоктавный многоканальный
(АС-УЭЗД-6)
Назначение средства измерений:
Анализатор спектра третьоктавный многоканальный АС-УЭЗД-6 (далее по тексту -анализатор) предназначен для измерений уровней сигналов в полосах пропускания третьоктавных фильтров (третьоктавных спектров), отображения и сохранения третьоктавных спектров непрерывных и импульсных аналоговых сигналов в реальном масштабе времени.
Внешний вид.
Анализатор спектра третьоктавный многоканальный
Рисунок № 1
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО). В состав общего ПО входит операционная система «Windows 10». В состав функционального ПО входит комплекс ПО, состоящий из программ ввода данных, программы третьоктавного спектрального анализа, программы отображения сигналов и спектров и других программ.
Метрологически значимую часть ПО анализатора представляет собой программа TAnaliz.exe, обеспечивающая расчет третьоктавных спектров, их усреднение, отображение и регистрацию.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
TAnaliz.exe |
Номер версии (идентификационный номер) программного обеспечения |
0.0.0.0 |
Цифровой идентификатор программного обеспечения |
752B839D846EF9EC30FEDB1C6014DC07 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа МФРН.411168.001 РЭ «Анализатор спектра третьоктавный многоканальный АС-УЭЗД-6. Руководство
по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам Приказ Росстандарта от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды; Техническая документация изготовителя.
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Конструктивно анализатор представляет собой моноблок MEZAB0X-4 ЬХ1-АИСТ-2 с установленным в нем мезонинным блоком измерителя мгновенных значений напряжения МДН8И (регистрационный номер в Федеральном информационном фонде № 63734-16).
Принцип действия анализатора основан на преобразовании входных электрических сигналов в цифровой код, дальнейшей обработке информации в ПЭВМ и выдаче ее на внешние устройства в виде, удобном для пользователя, а также регистрации поступившей информации в запоминающем устройстве. Аналоговые сигналы поступают на входы измерителя мгновенных значений напряжения МДН8И, выходные цифровые потоки данных по шине LXI поступают в память ПЭВМ. В центральном процессоре ПЭВМ в среде операционной системы Windows выполняются программы, осуществляющие приём и буферизацию данных АЦП, расчёт третьоктавных спектров и их усреднение, отображение на экране дисплея графиков спектров, индикацию частоты и уровня выбранного спектрального отсчёта, регистрацию измерительной информации в цифровом виде в запоминающем устройстве ПЭВМ.
В расчете третьоктавных спектров используются полосовые третьоктавные фильтры 1-го класса точности по ГОСТ 17168-82, которые представляют собой фильтры Чебышева 10-го порядка с неравномерностью затухания в полосе пропускания ± 0,05 дБ.
К анализатору указанного типа относится анализатор спектра третьоктавный многоканальный АС-УЭЗД-6, заводской номер № 01.
Общий вид анализатора с указанием места пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Заводской номер, состоящий из двух цифр, наносятся на корпус прибора в левом нижнем углу передней панели в виде общей наклейки.
Пломбировка от несанкционированного доступа предусмотрена в виде разрывной наклейки на боковой панели прибора.
Нанесение знака поверки на средство измерений не предусмотрено.
место пломбировки
место нанесения знака утверждения типа и заводского номера

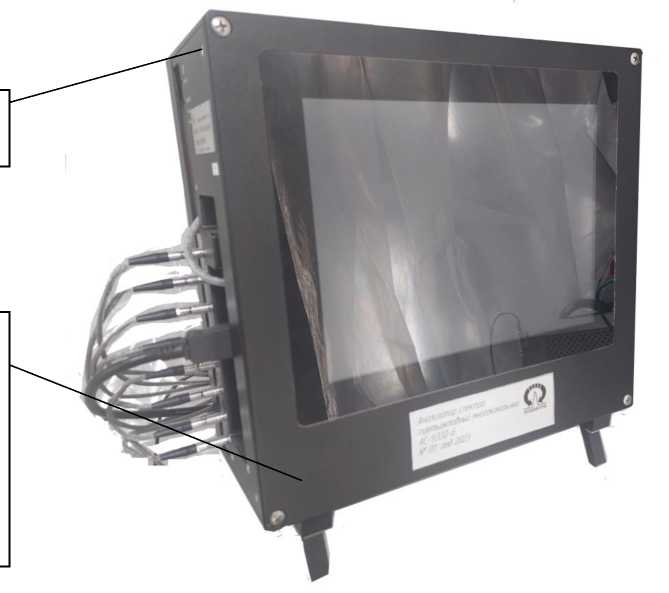

Рисунок 1 - Общий вид анализатора, места нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа
Таблица 4 - Комплектность анализатора
Наименование |
Обозначение |
Количество |
Моноблок MEZABOX4 LXI-АИСТ-2 |
ФКТС.469133.019 ТУ |
1 шт. |
Измеритель мгновенных значений напряжения МДН8И |
ФКТС.468266.057 ТУ |
1 шт. |
Комплект специального программного обеспечения АС-УЭЗД-6 |
МФРН.00004-01 |
1 CD. |
Формуляр |
МФРН.411168.003 ФО |
1 шт. |
Руководство по эксплуатации |
МФРН.411168.003 РЭ |
1 шт. |
Методика поверки |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Количество входных каналов |
8 |
Диапазон рабочих частот, Гц |
от 1 до 2 •IO5 |
Пределы допускаемой относительной погрешности измерений частоты, % |
±Г10-4 |
Верхние пределы поддиапазонов измерений напряжения переменного тока (среднеквадратическое значение), В |
2,5; 0,5; 0,25; 0,05; 0,025 |
Средний уровень собственных шумов в полосе анализа относительно номинального входного напряжения (верхнего предела поддиапазона измерений), дБ, не более |
- 60 |
Пределы допускаемой относительной погрешности измерений уровней спектральных составляющих, дБ:
|
±0,5 ±2,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электропитания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±1 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность при температуре +25 °C, %, не более |
90 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более: | |
- длина |
290 |
- высота |
300 |
- ширина |
140 |
Масса, кг, не более |
7 |
