Номер по Госреестру СИ: 91456-24
91456-24 Ваттметры проходного типа волноводные термисторные
(М1-37)
Назначение средства измерений:
Ваттметры проходного типа волноводные термисторные М1-37 (далее - ваттметры) предназначены для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.
Внешний вид.
Ваттметры проходного типа волноводные термисторные
Рисунок № 1
Внешний вид.
Ваттметры проходного типа волноводные термисторные
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя мощности термисторного унифицированного М3-121 из состава М1-37, ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция М3-121 из состава М1-37 исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Измеритель мощности М3-121 |
Номер версии (идентификационный номер) ПО |
V1.0 и выше |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус М3-121 из состава М1-37 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа МФРН.411734.025 РЭ «Ваттметр проходного типа волноводный термисторный М1-37. Руководство
по эксплуатации»».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении
Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
МФРН.411734.025 ТУ «Ваттметр проходного типа волноводный термисторный М1-37. Технические условия»».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121. Ваттметр имеет три модификации:
-
1) М1-37, состав: измеритель мощности термисторный унифицированный М3-121, преобразователи термисторные проходного типа ПТП-26 (сечение 11*5,5) и ПТП-37 (сечение 7,2*3,4);
-
2) М1-37/1, состав: измеритель мощности термисторный унифицированный М3-121, преобразователь термисторный проходного типа ПТП-26;
-
3) М1-37/2, состав: измеритель мощности термисторный унифицированный М3-121, преобразователь термисторный проходного типа ПТП-37.
Конструктивно преобразователь термисторный проходного типа выполнен в виде моноблочной конструкции и состоит из волноводного СВЧ тракта, имеющего вход и выход, а также разъём подключения к блоку.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Общий вид ваттметра с указанием мест нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлен на рисунках 1-2.
Заводской номер, состоящий из четырех цифр, наносится методом гравировки на заднюю часть корпуса измерителя. Место нанесения заводского номера приведено на рисунке 2.
Рисунок 1 - Общий вид ваттметра проходного типа волноводного термисторного М1-37.

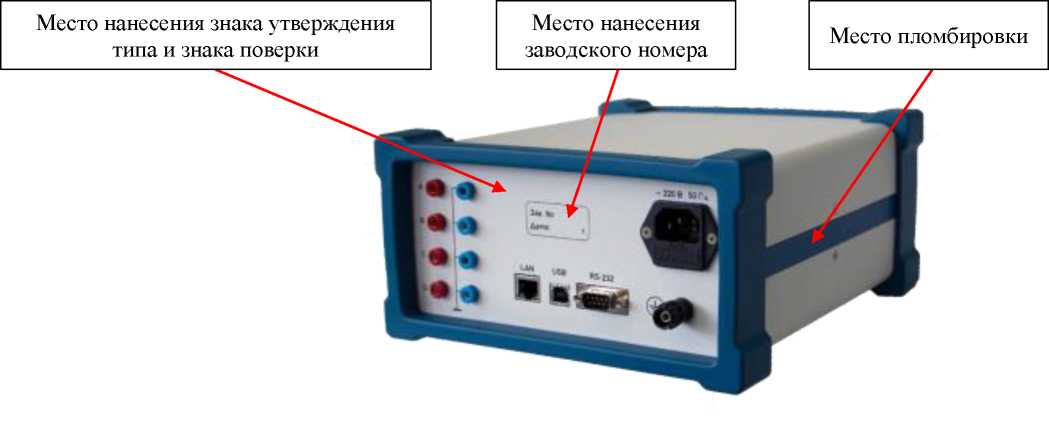

Рисунок 2 - Вид сзади ваттметра проходного типа волноводного термисторного М1-37 с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки
Таблица 4 - Комплектность ваттметра проходного типа волноводного термисторного М1-37 | ||
Наименование |
Обозначение документа |
Количество, шт./экз. |
Преобразователь термисторный проходного типа*: - ПТП-26 |
МФРН.411523.016 |
1 |
- ПТП-37 |
МФРН.411523.015 |
1 |
Измеритель мощности термисторный |
МФРН.411151.017 |
1 |
унифицированный М3-121 | ||
Жгут |
- |
1 |
Руководство по эксплуатации |
МФРН.411734.025 РЭ |
1 |
Формуляр |
МФРН.411734.025 ФО |
1 |
Упаковка |
МФРН.411975.002 |
1 |
* - комплектуется в зависимости от исполнения |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц:
|
от 16,70 до 37,50 от 16,70 до 25,86 от 25,86 до 37,50 |
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт |
от 0,1 до 10,0 |
Пределы допускаемой относительной погрешности измерения мощности, % |
+f 1 5 1 0,5мВт ) + Рх* ) |
Модуль эффективного коэффициента отражения выхода, не более |
0,03 |
* - значение измеренной мощности, мВт |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления рабочего режима, мин |
30 |
Время непрерывной работы, час |
16 |
Сечение волноводного тракта, мм: -ПТП-26 |
11x5,5 |
-ПТП-37 |
7,2х3,4 |
Габаритные размеры, мм, не более - ПТП-26: | |
длина |
260 |
ширина |
180 |
высота |
100 |
- ПТП-37: | |
длина |
210 |
ширина |
160 |
высота |
90 |
- М3-121 | |
длина |
270 |
ширина |
230 |
высота |
125 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Масса, кг, не более: - ПТП-26 |
1,50 |
- ПТП-37 |
1,20 |
- М3-121 |
2,20 |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
15 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
