Номер по Госреестру СИ: 87558-22
87558-22 Термометры сопротивления родий-железные эталонные капсульные
(ТСРЖ-Э)
Назначение средства измерений:
Термометры сопротивления родий-железные эталонные капсульные ТСРЖ-Э (далее -термометры) предназначены для передачи единицы температуры рабочим эталонам 1-ого разряда (и ниже) непосредственным сличением, а также для высокоточных измерений температуры.

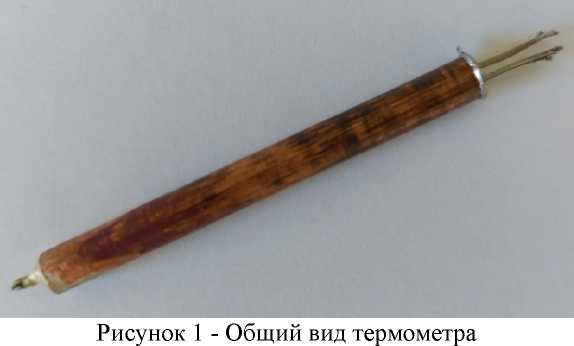

Внешний вид.
Термометры сопротивления родий-железные эталонные капсульные
Рисунок № 1
Общие сведения
Дата публикации - 05.12.2022
Срок свидетельства - 02.12.2027
Номер записи - 189527
ID в реестре СИ - 1404194
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Солнечногорск, рабочий поселок Менделеево
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Термометры сопротивления родий-железные эталонные капсульные (ТСРЖ-Э)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66695-17 27.02.2027 |
Комплекты для измерений соединителей коаксиальных, КИСК-3,5М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
66717-17 27.02.2027 |
Комплекты для измерений соединителей коаксиальных, КИСК-16М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
81123-20 |
Комплексы стационарных средств оценки эксплуатационных характеристик, Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
73236-18 27.11.2024 |
Системы измерительные, К6-19 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
2 года | |
|
73235-18 27.11.2024 |
Комплекты транспортируемые системы, К6-19 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
2 года | |
|
66384-17 12.01.2022 |
Анализаторы спектра цифровые узкополосные восьмиканальные, АСЦУ-8к "Тополь" Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
1 год | |
|
66383-17 12.01.2022 |
Анализаторы спектра цифровые третьоктавные четырехканальные, АСЦТ-4к "Тополь" Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
1 год | |
|
64768-16 12.08.2021 |
Осциллографы цифровые запоминающие, С8-203/2, С8-203/4 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
64767-16 12.08.2021 |
Осциллографы цифровые запоминающие, С8-205/2, С8-205/4 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
53401-13 06.05.2023 |
Гидрофоны, ГИ55 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
2 года | |
|
87558-22 02.12.2027 |
Термометры сопротивления родий-железные эталонные капсульные, ТСРЖ-Э Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
89909-23 04.09.2028 |
Генераторы влажного газа эталонные , Север-4 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
89897-23 |
Установка акустическая поверочная, ПЗД-1 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90024-23 |
Анализатор спектра третьоктавный многоканальный, АС-УЭЗД-6 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
90025-23 |
Гидрофоны измерительные, ГИ21 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90026-23 |
Гидрофоны измерительные, ГИ59 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90027-23 15.09.2028 |
Приемники гидроакустические комбинированные, КГП10М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90028-23 15.09.2028 |
Приемники гидроакустические комбинированные, КГП1М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90046-23 20.09.2028 |
Вибропреобразователи трехкомпонентные, АГ303 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
90411-23 03.11.2028 |
Меры размеров частиц в водной среде, МРЧ-0, 10 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
90412-23 03.11.2028 |
Меры размеров частиц в водной среде, МРЧ-0, 07 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
90433-23 |
Датчик давления тензорезистивный, ХТЕ-190М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91456-24 |
Ваттметры проходного типа волноводные термисторные, М1-37 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91442-24 |
Ваттметры оконечного типа, М3-122 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91611-24 |
Установка для векторно-фазовых измерений на базе автономной донной станции с глубоководным и мелководным носителями первичных измерительных преобразователей, УВИ-А Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
91612-24 |
Установка для скалярных и векторно-фазовых измерений в натурных условиях, УВИ-М Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
91678-24 22.03.2029 |
Измерители мощности термисторные унифицированные, М3-121 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
|
91680-24 22.03.2029 |
Стандарт-титры pH, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91666-24 22.03.2029 |
Системы автоматизированные информационно-измерительные коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром добыча Уренгой", Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
4 года |
|
91884-24 |
Установка для многопараметрических многоканальных комплексных измерений параметров физических полей кораблей, УВИ-С Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
91902-24 |
Установка для моделирования измерений параметров первичного и вторичного гидроакустического поля объектов, УЭЗД-6 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
2 года |
|
92177-24 20.05.2029 |
Осциллографы цифровые универсальные, С8-3000 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Термометры сопротивления родий-железные эталонные капсульные (ТСРЖ-Э)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термометры сопротивления родий-железные эталонные капсульные (ТСРЖ-Э)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует
Лист № 2
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе «Использование по назначению» документа МФРН.411252.001 РЭ «Термометр сопротивления эталонный капсульный родий-железный ТСРЖ-Э». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Термометры сопротивления эталонные капсульные родий-железные ТСРЖ-Э. Технические условия. МФРН.405119.001 ТУ.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ».
Адрес осуществления деятельности: 141570, Россия, Московская область, Солнечногорский район, г/пос. Менделеево, ВНИИФТРИ
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес осуществления деятельности: 141570, Россия, Московская область, Солнечногорский район, г/пос. Менделеево, ВНИИФТРИ
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия термометров основан на использовании температурной зависимости электрического сопротивления проволоки из сплава родий-железо.
Термометры состоят из корпуса и чувствительного элемента. Чувствительный элемент термометра состоит из секций. Каждая секция представляет собой проволоку из родийжелезного сплава, намотанную на изолирующий стержень.
Корпус термометров заполнен газообразным гелием-4 для обеспечения теплового контакта между родий-железной проволокой чувствительного элемента и корпусом термометра. Корпус термометра загерметизирован.
Общий вид термометров представлен на рисунке 1.
Серийный номер наносится на корпус термометров способом лазерной гравировки. Формат нанесения серийного номера числовой.
Знак поверки на термометры не наносится.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, К |
от 0,8 до 273,16 |
|
Значение нестабильности, не более, К: при температуре 273,16 К |
±0,001 |
|
при температуре 4,2 К |
±0,0007 |
|
Г раницы доверительных абсолютных погрешностей при доверительной вероятности Р = 0,95, не более, К |
±0,0014 |
|
Расширенная неопределенность измерений, К |
0,0014 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Схема соединения чувствительного элемента |
четырехпроводная |
|
Значение номинального сопротивления при температуре тройной точки воды, Ом |
100±2 |
|
Значение электрического сопротивления изоляции между электрической цепью чувствительного элемента термометра и корпусом, при температуре окружающей среды (20 ± 5) °С и относительной влажности воздуха (60 ± 15) %, МОм, не менее |
150 |
|
Значение измерительного тока, не более, мА: в диапазоне температур от 0,8 до 1 К включ.; в диапазоне температур св. 1,0 до 273,16 К |
1 1,5 |
|
Перегрев термометров измерительным током, мК, не более |
3 |
|
Габаритные размеры, мм, не более диаметр длина |
5 70 |
|
Масса, г, не более |
5 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность окружающего воздуха при 25 °C, % атмосферное давление, кПа |
от +18 до +28 до 80 от 94 до 106 |
