Сведения о средстве измерений: 90026-23 Гидрофоны измерительные

Номер по Госреестру СИ: 90026-23
90026-23 Гидрофоны измерительные
(ГИ59)

Назначение средства измерений:
Гидрофонов измерительных ГИ59 (далее - гидрофоны) предназначены для измерения звукового давления в водной среде (пресная вода) и преобразования измеренных значений в электрический сигнал, измеряемая гидрофонами величина паскаль.

сертификация программного обеспечения

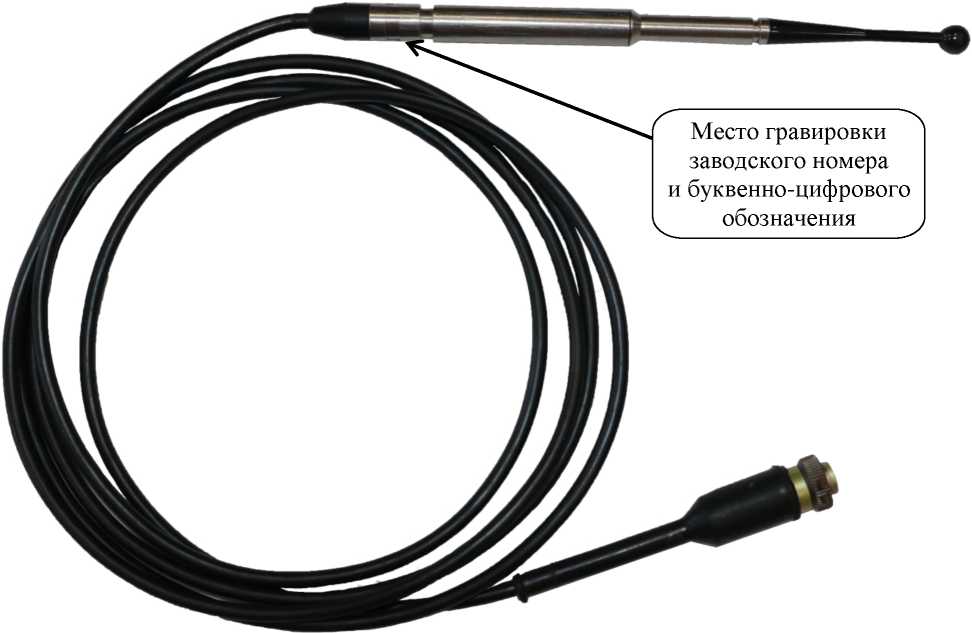

Внешний вид. Гидрофоны измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Гидрофоны измерительные
Рисунок № 1

Общие сведения

Дата публикации - 18.09.2023
Срок свидетельства -
Номер записи - 191949
ID в реестре СИ - 1411087
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Солнечногорск, рабочий поселок Менделеево
Уведомление о начале осуществления предпринимательской деятельности - Да
