Номер по Госреестру СИ: 68150-17
68150-17 Акселерометры
(3245)
Назначение средства измерений:
Акселерометры серии 3245 в комплекте с усилителями заряда 4751В1 предназначены для измерений виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.07.2027
Номер записи - 159774
ID в реестре СИ - 382174
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3245С2,
Производитель
Изготовитель - Фирма "Dytran Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 18
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2017.07.26 Об утверждении типов средств измерений
№383 от 2022.02.16 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (21)
Наличие аналогов СИ: Акселерометры (3245)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68150-17 Акселерометры (3245) Фирма "Dytran Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48023-11 21.10.2016 |
Акселерометры пьезоэлектрические, 3000 Фирма "Dytran Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48371-11 06.12.2016 |
Акселерометры пьезоэлектрические трехосевые, 3000 Фирма "Dytran Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
52430-13 14.12.2022 |
Преобразователи вибрации переменной емкости микроэлектромеханические одноосевые, 7500, 7521, 7600, 7700 Фирма "Dytran Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
67057-17 24.03.2027 |
Акселерометры , Dytran серии 3000 Фирма "Dytran Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68150-17 26.07.2027 |
Акселерометры , 3245 Фирма "Dytran Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Вибропреобразователи (DVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 14 | 14 | 0 | 0 | 14 | 14 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Вибропреобразователи (DVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
2628 | 2628 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам серии 3245
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для сред-1ств изме4рений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
Техническая документация Dytran Instruments, Inc., США
Поверка
Поверкаосуществляется по документу РТ-МП-4190-441-2017 «Акселерометры серии 3245. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03.05.2017 г.
Основные средства поверки:
-
- виброустановка для поверки акселерометров 2-го разряда по ГОСТ Р 8.800-2012 в диапазоне воспроизведения виброускорения от 1 до 100 м/с2;
-
- осциллограф цифровой LeCroy WaveAce 2034 (регистрационный номер в Федеральном информационном фонде 53945-13);
-
- усилитель измерительный NEXUS мод. 2692 (регистрационный номер в Федеральном информационном фонде 43778-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Изготовитель
Dytran Instruments, Inc., США
Юридический адрес: 21592 Marilla Street, Chatsworth, CA 91311
Телефон: (818) 700-7818
Web-сайт: www.dytran.com
Е-mail: info@dytran.com
Заявитель
Общество с ограниченной ответственностью «Инжиниринговый Центр» (ООО «ИЦ»)
ИНН 7733802150
Адрес: 125424, г. Москва, Волоколамское шоссе, д.73, пом. 143
Телефон (факс): (495) 663-91-92
Web-сайт: www.Lcec.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Акселерометры являются преобразователями инерционного типа с выходом по напряжению.
В основе принципа действия акселерометров лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезокристалл.
Конструктивно акселерометры состоят из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в металлический корпус.
Акселерометры изготавливаются в модификациях 3245С1 и 3245С2. Акселерометры 3245С1 изготавливаются со встроенным высокотемпературным кабелем с обмоткой из электроизоляционного стекловолокна длиной 6 метров, акселерометры 3245С2 - с длиной кабеля 13 метров.

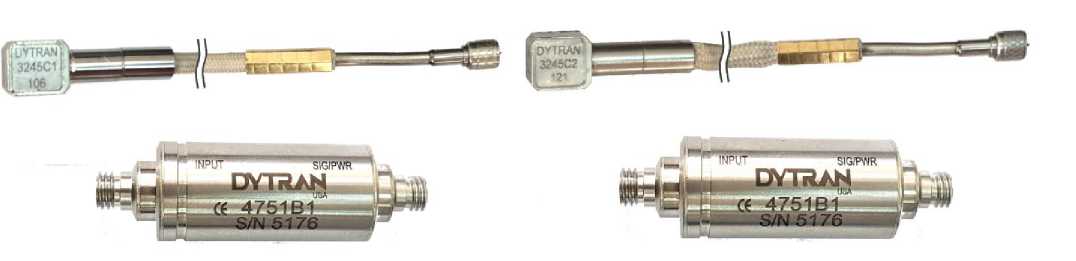

Рисунок 1 - Общий вид акселерометров с усилителем заряда
Пломбирование акселерометров серии 3245 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м^с’2 |
7,75 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±42 |
|
Наименование характеристики |
Значения |
|
Диапазон рабочих частот, Гц |
от 5 до 10000 |
|
Диапазон измерений виброускорения, м/с2 |
от 1 до 100 |
|
Неравномерность амплитудно-частотной характеристики, % |
±10 |
|
Нелинейность амплитудной характеристики, % |
±10 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Диапазон показаний виброускорения, м/с2 |
от 1 до 4000 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Модификации | |
|
3245С1 |
3245С2 | |
|
Значения | ||
|
Диапазон рабочих температур акселерометра, °С |
от -51 до +290 | |
|
Диапазон рабочих температур усилителя заряда, °С |
от -45 до +85 | |
|
Масса усилителя заряда, г, не более |
25,0 | |
|
Г абаритные размеры акселерометра без учета кабеля, (длинахширинахвысота), мм, не более |
8,0Х6,1Х5,0 | |
|
Масса акселерометра (с кабелем), г, не более |
66,0 |
152,0 |
|
Длина встроенного высокотемпературного кабеля с обмоткой из электроизоляционного стекловолокна, м |
6,0 |
13,0 |
