Гигрометры точки росы SHAW Методика поверки

МП 2411 -0154-2018

Руководитель отдела госэталонов в области теплофизических и температурных измерений

А.И. Походун

Инженер лаборатории термометрии

Н.Ю. Александров

Санкт-Петербург

2018

Настоящая методика предназначена для проведения первичной и периодической поверки гигрометров точки росы SHAW модификаций SADP и SDHmini (далее - гигрометры), выпускаемых «Shaw Moisture Meters (UK) Ltd», Великобритания.

Интервал между поверками -1 год.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1.

Наименование операции

№ пункта методики

Наименование эталонов, средств измерений, их характеристики

Обязательность проведения при поверке

первичной

периодической

1

2

3

4

5

Внешний осмотр

4.1

Визуально

Да

Да

Опробование

4.2

Да

Да

Подтверждение соответствия программного обеспечения

4.3

Да

Да

Определение диапазона измерений и абсолютной погрешности

4.4

Генератор   влажного   газа   Michell

Instruments модификации VDS-3 (далее -генератор 1), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-П;

Генератор   влажного   газа   Michell

Instruments модификации DG-4 (далее -генератор 2), в комплектации с контрольным         конденсационным

гигрометром,    имеющий    диапазон

температуры точки росы от -80 до +20 °C, пределы    допускаемой    абсолютной

погрешности ±0.2 °C; регистрационный номер в Федеральном информационном фонде   по   обеспечению   единства

измерений 48434-11;

Термогигрометр ИВА-6Н-Д, диапазон измерений относительной влажности от 0 до 98 %, ПГ ±2 % ±3 %; диапазон измерений атмосферного давления от 300 до 1100 гПа, ПГ ±2,5 гПа; диапазон измерений температуры от -20 до +60 °C, ПГ ±0,3 °C.

Да

Да

Примечание: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

  • 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

  • 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 2.1 При эксплуатации необходимо выполнять «Правила по охране труда при эксплуатации электроустановок» (утверждены Приказом Министерства труда и социальной защиты РФ 24 июля 2013 г. № 328н) и «Правила технической эксплуатации электроустановок потребителей» (Утверждены Минэнерго России 13.01.2003).

    • 2.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией

    • 2.3 Не допускается попадание прямых солнечных лучей на гигрометр.

    • 2.4 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на гигрометры, имеющие необходимую квалификацию.

  • 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха. °C

  • - относительная влажность. %. не более

  • - атмосферное давление. кПа

20±5

80

101,3±4,0

При поверке должны соблюдаться требования, приведенные в руководстве по эксплуатации на гигрометры.

  • 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3.2.1 Проверка наличия паспорта, свидетельства о предыдущей поверке, руководства по эксплуатации.

  • 3.2.2 Подготовка к работе поверяемого гигрометра в соответствии с руководством по эксплуатации.

  • 3.2.3 Настройка уровня «0» согласно руководству по эксплуатации.

  • 4 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 4.1 Внешний осмотр.

При внешнем осмотре устанавливают соответствие гигрометров следующим требованиям:

  • - исправность органов управления;

  • - наличие заводского номера на корпусе;

  • - маркировка должна быть четкой и соответствовать требованиям эксплуатационной документации;

  • - отсутствие видимых повреждений корпуса, фитингов для подключения образцов газа, USB-разъема. защитного фильтра сенсора;

Гигрометры считаются выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

  • 4.2 Проверка работы (опробование).

Проверка производится последовательным переключением гигрометра во все режимы согласно руководству по эксплуатации с проверкой выполнения соответствующих в этих режимах функций. При не корректном функционировании прибор считается не прошедшим испытания.

  • 4.3 Подтверждение соответствия программного обеспечения

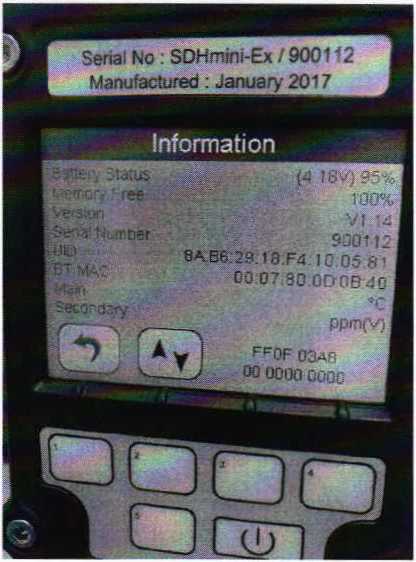

Версия встроенного программного обеспечения модификации SDHmini идентифицируется при включении гигрометра путем нажатия клавиши Ши для входа в меню. Клавишей ЛТ, прокрутить меню до информационного окна Information. Нажать ✓ для просмотра информации о программном обеспечении прибора. Для возврата в главное меню нажать ✓ дважды.

Результат проверки считается положительным, если номер версии ПО не ниже указанного в описании типа.

information

Serial No: SDHmini-Ex / 900112

Manufactured ; January 2017

{■a ’8V) 95

100%:

■       VI 14

900112,

18.F4 IG.O501 00:07.80 0ГЮВ4П >cj ₽₽m(Y)| FF0F 03ДГ:     I

00 000П GOOC    I

  • 4.4 Определение абсолютной погрешности в диапазоне измерений температуры точки росы влаги

    • 4.4.1 Определение абсолютной погрешности в диапазоне ниже минус 75 °C.

      • 4.4.1.1 Поверяемый гигрометр с диапазоном измерений температуры точки росы от минус 100 до 0 (минус 20) °C подключают к выходу газа генератора 1. В генераторе 1 последовательно задают два значения температуры точки росы влаги, распределенные в диапазоне от минус 100 °C до минус 75 °C. Устанавливать значения температуры точки росы влаги следует от нижней границы диапазона к верхней. Не допускается отступать от крайних значений диапазона задания свыше 1 °C.

Примечание: Допускается по заявлению заказчика проводить измерения температуры точки росы влаги в диапазоне работы датчика от минус 80 °C до минус 75 °C. если диапазон от минус 100 до минус 80 °C не используется.

  • 4.4.1.2 После выхода генератора 1 на заданный режим и установления постоянных показаний поверяемого гигрометра, записывают измеренные значения температуры точки росы влаги поверяемого и контрольного гигрометров.

  • 4.4.1.3 Значение абсолютной погрешности измерений температуры точки росы влаги определяют как разность между значениями по показаниям поверяемого и контрольного гигрометров.

  • 4.4.2 Определение абсолютной погрешности в диапазоне от минус 75 °C до плюс 20 °C.

    • 4.4.2.1 Гигрометр подключают к выходу газа генератора 2. В генераторе 2 последовательно задают не менее пяти значений температуры точи росы влаги, распределенных в диапазоне от минус 75 °C до плюс 20 °C. Устанавливать значения температуры точки росы влаги следует от нижней границы диапазона к верхней. Не допускается отступать от крайних значений диапазона задания свыше 5 °C.

    • 4.4.2.2 Производят действия аналогично п.п,4.4.1.1- 4.4.1.3.

Результат поверки считается положительным, если значения погрешности находятся в пределах или равны, указанных в описании типа.

  • 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленной приказом Минпромторга России «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» №1815 формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

ПРИЛОЖЕНИЕ I

Рекомендуемое

Дата___

ПРОТОКОЛ

первичной (периодической) поверки

Наименование прибора, тип

Гигрометр точки росы SHAW модификации SADP-D

Регистрационный номер в Федеральном информационном фонде по ОЕИ

Заводской номер

Изготовитель

Год выпуска

Заказчик

ИНН

Серия и номер знака предыдущей поверки Дата предыдущей поверки

Место проведения поверки_________

Метод поверки: МП 2411-0154-2018 «Гигрометры точки росы SHAW. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды__°C

Относительная влажность__%

Атмосферное давление__кПа

Основные средства поверки:__________________________________

Результаты внешнего осмотра:___________________________

Подтверждение соответствия ПО, версия:      __________

Результаты поверки:

Таблица 1-Результаты определения абсолютной погрешности температуры точки росы

Контрольное значение температуры точки росы влаги. °C

Показания поверяемого гигрометра,^

Действительное значение температуры точки росы влаги. °C

Полученное значение абсолютной погрешности. °C

Вывод: Погрешность измерений гигрометра находится в пределах, указанных в описании типа Поверитель________________________________________________

Дата проведения поверки «___»____201 г.
