ДЕФЕКТОСКОПЫ ВИХРЕТОКОВЫЕ СЕРИИ ВЕКТОР

МЕТОДИКА ПОВЕРКИ

МП № 203-5-2018

Настоящая методика поверки предназначена для проведения первичной и периодической поверки дефектоскопов вихретоковых серии ВЕКТОР (далее по тексту - дефектоскопов), изготавливаемых ООО «НВП «КРОПУС», г. Ногинск и предназначенных для измерений глубины поверхностных трещин, обнаружения и определения параметров дефектов в изделиях, изготовленных из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов.

Интервал между поверками - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. В Таблице 1 приведены операции, обязательные при проведении поверки.

Таблица 1 - Операции, обязательные при поверке

Наименование операции

Номера пунктов методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр, проверка комплектности и маркировки

6.1

да

да

Проверка идентификационных данных программного обеспечения

6.2

да

да

Проверка диапазона установки и отклонения частоты возбуждения преобразователя

6.3

да

да

Проверка диапазона измерений и абсолютной погрешности измерений глубины поверхностных дефектов

6.4

да

да

  • 1.2. В случае отрицательного результата при проведении одной из операций, поверку дефектоскопа прекращают и дефектоскоп признают не прошедшим поверку.

2. СРЕДСТВА ПОВЕРКИ

2.1. Для поверки дефектоскопов применяют средства поверки, указанные в таблице 2. Таблица 2 - Перечень СИ, применяемых при поверке

Номер пункта методики поверки

Наименование и обозначение средств поверки; основные технические и метрологические характеристики средства поверки

6.3

Частотомер электронно-счетный 43-63/1 (Per. № 9084-90)

6.4

Комплект эталонных мер КСО-ВК (Per. № 49180-12)

  • 2.2. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого дефектоскопа с требуемой точностью.

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

  • 3.1 К проведению измерений при поверке и к обработке результатов измерений допускаются лица, имеющие квалификацию поверителя и изучившие дефектоскоп и принцип его работы по эксплуатационной документации.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1    Освещенность рабочего места поверителя должна соответствовать требованиям Санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

  • 4.2   При проведении поверки необходимо ознакомиться с руководством по эксплуатации.

  • 5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 5.1   При проведении поверки должны быть соблюдены нормальные условия по ГОСТ 8.395-80.

  • 5.2   Поверяемый дефектоскоп и средства поверки следует подготовить к работе в соответствии с технической документацией на них.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1  Внешний осмотр, проверка комплектности и маркировки.

Внешний осмотр и проверка комплектности и маркировки проводится визуально сличением с конструкторской документацией. При внешнем осмотре должно быть установлено соответствие дефектоскопа следующим требованиям:

  • - соответствие комплектности проверяемого дефектоскопа технической документации;

  • - наличие маркировки на корпусе дефектоскопа;

  • - наличие и работоспособность всех органов регулировки и коммутации;

  • - отсутствие на дефектоскопе, преобразователях и соединительных кабелях механических повреждений, влияющих на работоспособность.

  • 6.2  Проверка идентификационных данных программного обеспечения

  • 6.2.1 Провести проверку идентификационных данных программного обеспечения (ПО) по следующей методике:

  • - проверить идентификационное наименование программного обеспечения;

  • - проверить номер версии программного обеспечения;

  • - определить уровень защиты ПО в соответствии с Р 50.2.077-2014.

  • 6.2.2 Дефектоскоп считается годным, если идентификационные данные соответствуют Таблице 3, а уровень защиты от непреднамеренных и преднамеренных изменений соот

ветствует уровню «средний» по Р 50.2.077-2014.

Таблица 3

Идентификационные     данные

(признаки)

Значение

Идентификационное наименование ПО

ВЕКТОР-50, ВЕКТОР-60, ВЕКТОР-60Д, ВЕКТОР-50П, ВЕКТОР-60П

ВЕКТОР-50А BEKTOP-60-NK

Номер версии (идентификационный номер) ПО

V 1.06 и выше

V 1.0 и выше

6.3 Проверка диапазона установки и отклонения частоты возбуждения преобразователя

  • 6.3.1 Диапазон установки и отклонения частоты возбуждения преобразователя проводится с помощью частотомера.

  • 6.3.2 Подготовить дефектоскоп к работе в соответствии с п. 5 руководства по эксплуатации. Частоту определять частотомером с помощью щупа, подключенного к контактам 3 или 4 6-ти контактного разъема подключения преобразователя, или к контактам 4 или 5 10-

ти контактного разъема (Рисунок 1).

Назначение контактов разъема для подключения преобразователей приведены в таблице 4.

Таблицаz

10-ТИ КОНТ.

6-ТИ КОНТ.

Назначение контактов

1

1

Вход приемника

2

2

Общий приемника

3

-

Внешняя синхронизация

4

3

Выход генератора прямой

5

4

Выход генератора инверсный

6

-

Питание на двигатель +15 В

7

-

Выход на светодиод +

8

6

Вход приемника

9

5

Служебный

10

-

Общий

  • 6.3.3 Зафиксировать максимальное отклонение от устанавливаемого в дефектоскопе значения показаний частотомера на частотах 100, 1000, 100 000, 500 000, 1 000 000, 5 000 000 и 10 000 000 Гц.

  • 6.3.4 Вычислить относительное отклонение установки частоты возбуждения преобразователя по формуле 1.

8/=100-(/изм-/ном) //ном,                         (1)

где /изм - измеренное значение частоты возбуждения преобразователя с максимальным отклонением от номинального, Гц;

/ном - номинальное значение выходной частоты возбуждения преобразователя, Гц.

  • 6.3.5 Дефектоскоп считается годным, если относительное отклонение частоты возбуждения преобразователя не превышает 1 % на всем диапазоне установки.

6.4 Проверка диапазона измерений и абсолютной погрешности измерений глубины поверхностных дефектов.

  • 6.4.1. Проверка диапазона и абсолютной погрешности измерений глубины поверхностных дефектов типа паз при ширине раскрытия не более 0,2 мм с шероховатостью поверхности Ra не более 2,5 мкм проводится при помощи эталонной меры ВСО-1, изготовленной из Ст. 20. При этом необходимо:

  • - подключить к дефектоскопу вихретоковый преобразователь ПВР из комплекта основной поставки;

  • - настроить дефектоскоп для измерения глубины в соответствии с параметрами преобразователя.

Допускается использовать базовые параметры настройки.

  • 6.4.2 Провести калибровку по пазу глубиной 0,2 мм.

  • 6.4.3 Провести измерения в пяти точках, фиксируя показания. Вычислить среднее арифметическое значение результатов измерений глубины искусственного дефекта по формуле (2).

_ is. н = ^~,                      (2)

Вычислить абсолютную погрешность измерений глубины искусственного дефекта по формуле (3).

& = h-hq,                      (3)

где Hq - действительное значение глубины искусственного дефекта, мм.

  • 6.4.4 Повторить операцию 6.4.3 для искусственных дефектов с номинальными значениями глубин 0,5 и 1,0 мм

  • 6.4.5 Дефектоскоп считается годным, если абсолютная погрешность измерений глубины поверхностного дефекта не превышает: ±(0,12Н + 0,1) мм, где Н - среднее измеренное значение глубины дефекта, мм

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1. При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15г. Знаки поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке.

  • 7.2. При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015г.

    Н.А. Табачникова

    М. Л. Бабаджанова

    Т. А. Корюшкина

Зам. начальника отдела 203

Начальник лаборатории 203/3

Инженер лаборатории 203/3

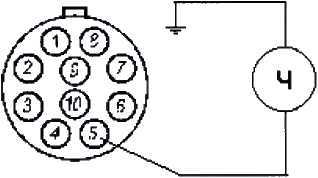

Рисунок 1 - Разъемы подключения преобразователей
