ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

к

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

КОМПЛЕКСЫ АППАРАТНО-ПРОГРАММНЫЕ

«КОЛИБРИ.РАДАР»

Методика поверки

РТ-МП-5102-441-2018 г. Москва

2018 г.

лист № 2 Всего листов 10 Настоящая методика поверки распространяется на комплексы аппаратно-программные «Колибри.Радар» (далее по тексту - комплексы), изготовленные ООО «Орлан» г. Москва, и устанавливает порядок и объём их первичной и периодической поверки.

Интервал между поверками - 2 года.

Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на комплексы.

При проведении поверки комплексов выполняют операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

• 2.1 При проведении поверки комплексов применяют средства поверки, указанные в таблице 2.

Таблица 2 - Применяемые средства поверки

Продолжение таблицы 2

• 2.2 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке;

• 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

• 3.1 При проведении поверки комплексов необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с комплексами и применяемыми средствами поверки и изучившие настоящую методику.

• 3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

• 3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии, и мощных импульсных помех.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды, °C

  от 15 до 25; от 65 до 80;

  от 96 до 104;

  220 ± 22;

  50 ±0,5.

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

• - напряжение питающей сети, В

• - частота питающей сети, Гц

Подготовку комплексов и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

Убедиться в выполнении условий проведения поверки.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре убедиться в:

• - комплектности комплексов в соответствии с «Руководством по эксплуатации»;

• - отсутствии механических повреждений, влияющих на работоспособность комплексов;

• - чистоте гнезд, разъемов и клемм;

• - исправности соединительных проводов и кабелей;

• - целостности лакокрасочного покрытия и четкости маркировки;

• - отсутствии внутри корпуса незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если комплекс удовлетворяет вышеперечисленным требованиям, комплектность полная.

Комплексы, имеющие дефекты, к поверке не допускаются.

Провести опробование работы комплекса для оценки его исправности.

С этой целью поверяемый комплекс разместить в месте, обеспечивающем устойчивый прием сигналов навигационных спутников.

Проверки и измерения параметров комплекса проводят после включения питания и загрузки программного обеспечения, но не ранее, чем через 15 мин.

Для проведения процедуры опробования комплекса, его необходимо подключить при помощи штатного внешнего блока питания (БП) к сети.

К персональному компьютеру (ПК) комплекс подключается при помощи стандартного интерфейсного кабеля.

На ПК запустить предустановленное системное программное обеспечение (ПО) «Колибри. АРМ оператора» и убедиться в наличии изображения с камеры с надписью, содержащей фрагмент «ERR SYNC» или «ОК» в диалоговом окне ПО.

Во время установления связи со спутниками и определения местоположения комплекса, на экране ПК будут отображаться меняющиеся значения текущих координат, дата, время и другая служебная информация

После установления связи со спутниками в поле состояние отображается символ «ОК» и значения текущих координат, что свидетельствует о наличии навигационного решения.

Результаты поверки считать удовлетворительными, если комплекс после выполнения условий приёма формирует навигационное решение и имеется в наличии чёткое изображение с камеры с надписью, содержащей фрагмент «ГОТОВ» или «ОК» в диалоговом окне ПО.

• 6.3 Определение метрологических характеристик

  • 6.3.1 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS код (С/А) в частотном диапазоне L1

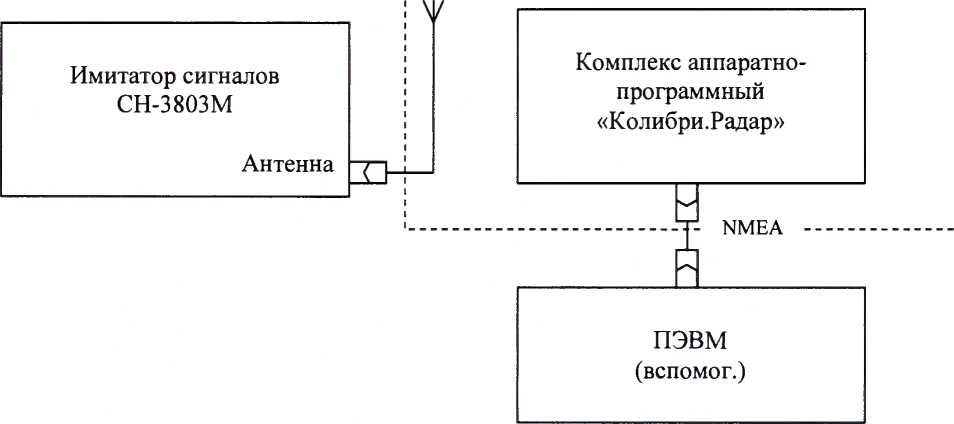

Для определения абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS код (С/А) в частотном диапазоне L1, необходимо собрать схему поверки в соответствии с рисунком 1.

Экранированная камера ;

Рисунок 1. Схема измерений

Включить и прогреть (не менее 30 мин) все приборы.

Подключить комплекс при помощи штатного внешнего блока питания (БП) к сети и при помощи интерфейсного кабеля, входящего в комплект поставки, к персональному компьютеру.

На ПК запустить предустановленное системное программное обеспечение «Колибри. АРМ оператора» и убедиться в наличии изображения с камеры с надписью, содержащей фрагмент «ГОТОВ» или «ОК» в диалоговом окне ПО.

Подготовить имитатор к работе в соответствии с ТД на него.

Подключить навигационные сигналы ГЛОНАСС и GPS, формируемые имитатором сигналов к входу антенны, для создания навигационного поля.

Запустить сценарий имитации с параметрами, приведенными в таблице 3, при этом контролировать, чтобы значение геометрического фактора ухудшения не превышало 4.

'аблица 3 - Параметры сценария имитации

Продолжение таблицы 3

Убедиться в получении комплексом навигационных данных с достоверным статусом, для чего удостовериться, что в окне ПО «Колибри» - программа настройки» в строке «СОСТОЯНИЕ» имеется в наличии сообщение «ОК», в строке «КООРДИНАТЫ» - значения координат, формируемых имитатором, а в строке «ДАТА/ВРЕМЯ» отображается текущее время по шкале UTC(SU). (Рис.2).

'Колибрм' - программа настройки 1,42 (16.11.2017 2327:26]

Control

20 20 25 190 3085 Koit*_KSHROOOKSC5

1920

108С

Высота

Опции

b^!JOUOUl9 Zy 999929. Скорость *000.0 км/ч (0.0)

■'лм/Нуймм. 201У 02 14 0/01 33.208 (24 01.2018 10 04 09)

• ’ми прибора. Копибри Радар. Серийный номер прибора KSNR00000005

■                       19. GpsHDOP 0 6 FPS: 20 Н"" |IG h 8

AomngTroe 4021

SntamVwvon Urw 4141.7

SemceVemcn I 7.1

«ИНЙЛгд-Tn*

ЯНагОйа 0.0 (5-0.0. m-4142275. ЛМ1Д Состояния лгали. Ccrntctod

KUnfB»31F4.0Now 3 2017 15:37

Пиши»      Tn*

6tnt»e - заряжмтоя: Tn* (PWM 55!

Бггдре» -«ям 37

Бяторм -оте/тетоуя» fitoa

: Бятарет - икашй мряд Мвя

Бдторяя • «ок 200 mA Напражаиме - ею* 15.14

Напряжения • бтрея 7.36 Напраж*«*'5В 550

Напряжения • AUX1 50 Напряжение - ЛЦХ2 О О

Вкод INIFaha

BtoaW2 Fabe

ботчлаг ОК: Та*

! йотчжж -лра*пре>а?™м Faba

: йотчаог - смуид ао сброса 5У⁷

GGA ■ спутники. 13

GQA -амат Гше

GGA 'Коораыяты 60 000020.23 399931 OGA-кяма: 7:1:30:0

GGA-HDOP 06

RMC-эвват Та*

RMC -шюрвмты: «000002029 999931 «С арама 14/02/2017 07 01 30 mc-сждрос» 00

GPS • код состояния $0

GPS - время виутоаготе 7 1:30732

GPS-время ЛК: 172601 344

Саносры ■ Ускорения: Х»1.0. Y-002.2-С М Саиосрм - Углы УаЛсайАгхй»-2. RotaUonAn^t-' I Самосом • Иагкмтм» пом Х-0 2. V—001 2*0 04 Саносрш Температура 46

Дата       1*нмя Тип Место Сообщение

ГЪочее

Параметры АЛК

I w3eo_wvw«po»^¥aki: Iwtoojpnora^hdap

Пыюаетм

Рисунок 2. Режим работы комплекса при синхронизации

В процессе работы ПО «Колибри» - программа настройки» записывает файл с данными активного комплекса в текстовом формате в папку «data» (Рис.З).

Осуществить запись сообщений с частотой 1 сообщение в 1 с в абсолютном режиме работы аппаратуры в течение 60 минут.

По результатам измерений определить систематическую составляющую погрешности определения координат в плане (широты и долготы) по формулам (1), (2), например, для координаты В (широты):

AB(j) = B(j)-B_um.                          (1)

(2) N

где:

Вист - истинное значение координаты В

B(j) - значение координаты В в j-ый момент времени, угл. сек;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы).

Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широты):

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы).

Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) - (5):

• - для широты:

i„ я(1-е²)

ДВ(м) - ^C1 г-------—у • ДВ(угл .с),                    (4)

7(1-е sin² В)

• - для долготы:

а(1 — е² )cos В

AL(m)=               >       .дцугл. с),                       (5)

7(1 -е² sin² В)

где

а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arc 1").

Для приближенных расчетов можно применять следующие формулы:

ДВ(м)=30,92 ДВ(угл. с);     ДЬ(м)=30,92 ДЬ(угл. c) cosB.

Определить погрешность (по уровню вероятности 0,95) определения координат в плане по формулам (6)-(7):

П_в - dB(At) ± 2 • е_в(м).                         (6)

IJ_L = dL (м) ± 2 ■ а_£(м).                          (7)

Результат поверки считать положительным, если абсолютная погрешность (по уровню вероятности 0,95) определения координат при работе по сигналам ГЛОНАСС (код СТ), GPS код (С/А) в частотном диапазоне L1, не превышает ± 5 м.

лист № 8 Всего листов 10

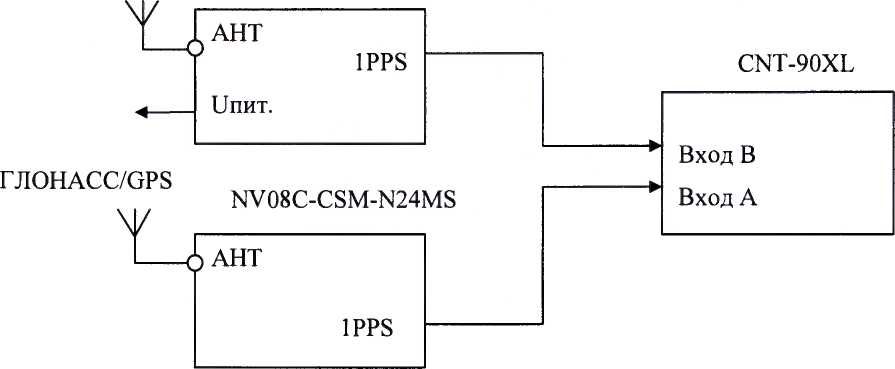

Для определения абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), необходимо собрать схему, представленную на рисунке 3, расположив комплекс и приёмник временной синхронизации NV08C-CSM-N24MS в месте, обеспечивающем устойчивый приём сигналов навигационных спутников.

ГЛОНАСС/GPS

«Колибри. Радар »

Рисунок 3. Схема измерений

После получения навигационного решения произвести настройку CNT-90XL в соответствии с руководством пользователя.

Установить режим измерения интервалов, фронты входа «А» и «В» положительные, сопротивление входа «А» 50 Ом и входа «В» 1МОм, установить ручной режим порога срабатывания по половинному значению амплитуды импульса.

Соединить кабелем контакты выходного разъёма сигнала метки времени «1PPS» испытуемого комплекса (в соответствии с Руководством по эксплуатации) с входом «В» частотомера CNT-90XL.

На вход «А» частотомера CNT-90XL подать сигнал «1PPS» с выхода приёмника временной синхронизации NV08C-CSM-N24MS.

Настроить приёмник на выдачу шкалы времени (ШВ), синхронизированной с системной ШВ UTC(SU).

В случае если результаты измерений близки к 1 с, то следует поменять входы CNT-90XL и знак погрешности.

В процессе измерений на дисплее частотомера индицируются результаты ежесекундных сличений шкалы времени, формируемой испытуемым комплексом и шкалой времени приёмника NV08C-CSM-N24MS, синхронизированной со шкалой времени UTC(SU).

Установить на частотомере CNT-90XL количество измерений 3600, что соответствует 60 минутному циклу.

В результате измерений за указанный интервал времени и расчётов, формируется среднеарифметическое значение абсолютного отклонения шкалы времени, вырабатываемой испытуемым комплексом от шкалы времени UTC(SU).

лист № 9 Всего листов 10 Значение абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), определяется по формуле 8.

AT = t _изм - UTC(SU)                  (8)

Результаты поверки комплекса считать положительными, если значения абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) для представленного комплекса не превышают значения ±1мс.

Определение амплитуды выходного сигнала 1 Гц (1PPS) на нагрузке 50 Ом проводится при работе комплекса в штатном режиме - после получения навигационного решения и запуска синхронизации шкалы времени.

Измерение указанных параметров сигнала 1PPS производится осциллографом MSO6104A на контактах «1PPS » выходного разъёма комплекса.

Результаты поверки считать положительными, если измеренные значения амплитуды выходного сигнала «1PPS» на нагрузке 50 Ом соответствуют значениям не менее 2 В.

Расположить имитатор скорости движения транспортных средств «ИС-24»Д напротив радарного блока комплекса «Колибри.Радар» на расстоянии не менее 30 см.

На ПЭВМ с установленным специализированным ПО, запустить программу «Колибри» - программа настройки» и подключиться к комплексу посредством Ethemet-адаптера.

Установить на имитаторе «ИС-24 »Д значение имитируемой скорости 20 км/ч.

В программе нажать кнопку «Подключиться».

В окне программы начнут отображаться кадры с измеренной скоростью и дополнительной информацией.

Считать значение измеренной скорости, зафиксировать абсолютную погрешность измерений.

Затем, на панели имитатора «ИС-24 »Д последовательно устанавливать значения скорости (70, 90, 120, 150, 180, 250) км/ч.

Последовательно считать значения скоростей, фиксируя для каждого значения из указанного диапазона абсолютную погрешность измерений скорости движения.

Рассчитать значение относительной погрешности измерений скорости движения ТС по формуле:

Ду

6_V = х 100%

’факт

(9) где Рфакт ^— фактическая скорость движения ТС, фиксируемая комплексом.

Результат поверки для комплекса считать положительными, если абсолютная погрешность измерений скорости движения ТС не превышает ± 1 км/ч в диапазоне от 20 до 100 км/ч включительно, а относительная погрешность измерений скорости движения ТС в диапазоне свыше 100 км/ч до 250 км/ч не превышает ±1%.

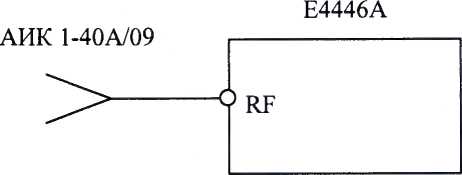

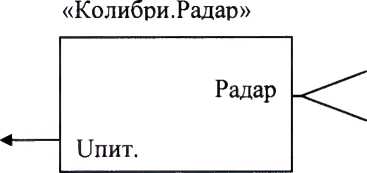

Для определения рабочей частоты излучения комплекса необходимо собрать схему поверки в соответствии с рисунком 5.

Рисунок 5. Схема измерений

На анализаторе спектра установить следующие значения:

24,17 GHz;

10 dB;

500 kHz;

20 kHz;

200 Mz;

- 10 dB.

Расположить измерительную антенну АНК 1-40А/09 вблизи комплекса, таким образом, чтобы на экране анализатора спектра наблюдался устойчивый сигнал, передаваемый комплексом.

Уменьшить полосу пропускания на анализаторе спектра до необходимого, чтобы провести измерения с достаточной точностью.

Установить маркер на пик наблюдаемого сигнала, считать показания частоты, на которой находится маркер.

Произвести не менее трех измерений частоты.

Результаты поверки считать положительными, если значение рабочей частоты излучения комплекса соответствует (24,15 ± 0,1) ГГц.

Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

При положительных результатах поверки на комплекс выдается "Свидетельство о поверке" установленного образца согласно действующим нормативным правовым документам.

При отрицательных результатах поверки на комплекс выдается "Извещение о непригодности" установленного образца с указанием причин непригодности.

Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Заместитель начальника лаборатории № 441

ФБУ «Ростест-Москва»
