ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Клещи электроизмерительные АРРА МАЗ, АРРА МА5, АРРА 36RIII

МЕТОДИКА ПОВЕРКИ ПР-12-2018МП г. Москва 2018 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок клещей электроизмерительных АРРА МАЗ, АРРА МА5, АРРА 36RIII, изготавливаемых «АРРА Technology Corporation», Тайвань.

Клещи электроизмерительные (далее клещи) АРРА МАЗ, АРРА МА5, АРРА 36RIII предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.

Межповерочный интервал 1 год.

Периодическая поверка клещей в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца клещей, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

Периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3   Определение абсолютной погрешности

измерений напряжения постоянного тока

7.3

Да

Да

4 Определение абсолютной погрешности измерений напряжения переменного тока

7.4

Да

Да

5   Определение абсолютной погрешности

измерений силы постоянного тока

7.5

Да

Да

6 Определение   абсолютной погрешности

измерений силы переменного тока

7.6

Да

Да

7 Определение   абсолютной погрешности

измерений частоты

7.7

Да

Да

8 Определение абсолютной погрешности измерений электрического сопротивления постоянному току

7.8

Да

Да

9 Определение абсолютной погрешности измерений электрической емкости

7.9

Да

Да

10 Определение абсолютной погрешности измерений температуры

7.10

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта МП

Тип средства поверки

1

2

7.3-7.4,

7.8-7.10

Калибратор FLUKE 5520А. Погрешность воспроизведения напряжения постоянного тока в диапазоне до 1000 В от ±0,0011 до ±0,0018 %; погрешность воспроизведения напряжения переменного тока в диапазоне до 1000 В от ±0,0115 до ±0,025 %; погрешность воспроизведения сопротивления постоянному току от ±0,0028 до ±0,025 %; погрешность воспроизведения электрической емкости от ±0,25 до ±0,75 %, погрешность моделирования термопар в диапазоне от -200 °C до 1200 °C ±(от 0,19 до 0,25) °C

7.5-7.7

Калибратор FLUKE 5520А. Погрешность воспроизведения силы постоянного тока от ±0,01 до ±0,1 %. Погрешность воспроизведения силы переменного тока от ±0,04 до ±0,12 %, погрешность воспроизведения частоты напряжения и силы тока ±2,5 10'6.

Усилитель тока Fluke 52120А. Диапазон воспроизведения выходного тока от 0 до 120 А, диапазон частот от 0 до 10 кГц. Погрешность воспроизведения постоянного тока ±0,005 %; погрешность воспроизведения переменного тока от ±0,06 до ±0,1 % Катушка для калибровки бесконтактных измерителей тока Fluke 5500/COIL (50 витков). Пределы допускаемой погрешности значения коэффициента трансформации ±0,65 %.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности погрешность

Тип средства поверки

Температура

от 0 до 50 °C.

±0,25 °C

Цифровой термометр-гигрометр Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр Fluke 1620А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (23 ± 5) °C;

  • - относительная влажность не более 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

7.2 Опробование

Опробование клещей проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

7.3 Определение абсолютной погрешности измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения постоянного тока проводят при помощи калибратора универсального FLUKE 5520А (далее - калибратор) методом прямых измерений в следующей последовательности:

  • 7.3.1 Подключить клещи к калибратору в соответствии с руководством по эксплуатации (далее - РЭ) калибратора и клещей.

  • 7.3.2 В клещах установить режим измерений напряжения постоянного тока согласно РЭ.

  • 7.3.3 На калибраторе установить поочередно значения постоянного выходного напряжения равные 10 %, 50 % и 90 % от верхнего значения диапазона. Одно из значений выбирают отрицательной полярности.

  • 7.3.4 Определить абсолютную погрешность измерений напряжения по формуле (1):

Д = Х-Хэ,                               (1)

где X - значение по показаниям поверяемых клещей, Хэ - значение задаваемое эталонным прибором.

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 4:

Таблица 4 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока

Модель

Верхний предел диапазона измерений, В

Значение единицы младшего разряда к, В

Пределы допускаемой абсолютной погрешности, В

АРРА МАЗ,

АРРА МА5

0,6

1ПГ

±(0,007 ЦИЗм+5к)

6

0,001

±(0,007 иИЗм+2к)

60

0,01

600

0,1

1000

1

АРРА 36RIII

6

0,001

±(0,007-иИзм+2к)

60

0,01

600

0,1

Примечание

иИЗм - измеренное значение напряжения постоянного тока, В

7.4 Определение абсолютной погрешности измерений напряжения переменного тока

Определение абсолютной погрешности измерений напряжения переменного тока проводят при помощи калибратора универсального FLUKE 5520А (далее - калибратор) методом прямых измерений в следующей последовательности:

  • 7.4.1  Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

  • 7.4.2 В клещах установить режим измерений напряжения переменного тока в соответствии с РЭ.

  • 7.4.3 На калибраторе установить поочередно значения переменного выходного напряжения равные 10 %, 50 % и 90 % от верхнего значения диапазона. Частоту напряжения с калибратора устанавливать от минимальной до максимальной в соответствии с данными таблицы 5. Измерения проводить не менее чем на трех частотах, равномерно распределенных по диапазону частот, для каждого значения напряжения.

7.4.5 Определить абсолютную погрешность измерений напряжения по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 5:

Таблица 5 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока

Модель

Верхний предел диапазона измерений, В

Значение единицы младшего разряда к, В

Пределы допускаемой абсолютной погрешности, В

Диапазоны частот, Гц

АРРА МАЗ, АРРА МА5

6

0,001

±(0,01UH3M+5k)

от 40 до 500

60

0,01

от 40 до 1000

600

0,1

1000

1

АРРА 36RIII

6

0,001

±(0,015-иизм+5к)

от 40 до 400

60

0,01

600

0,1

Примечание

иизм - измеренное значение напряжения переменного тока, В

7.5 Определение абсолютной погрешности измерений силы постоянного тока

Определение абсолютной погрешности измерений силы постоянного тока проводят:

  • - для моделей АРРА МАЗ, АРРА МА5 при помощи калибратора универсального FLUKE 5520А (далее - калибратор) и усилителя тока Fluke 52120А (далее - усилитель);

  • - для модели АРРА 36RIII при помощи калибратора и катушки для калибровки бесконтактных измерителей тока Fluke 5500/COIL (далее - катушка).

  • 7.5.1 В клещах установить режим измерений силы постоянного тока согласно РЭ.

Для моделей АРРА МАЗ, АРРА МА5 выполнить следующие операции:

  • 7.5.2 Подключить усилитель к калибратору, как показано на рисунке 1.

  • 7.5.3 Подключить измерительный провод к клеммам «Н1» и «LO» усилителя, раскрыть губки клещей и охватить ими измерительный провод, как показано на рисунке 1.

  • 7.5.4 На усилителе установить диапазон выходного тока 120 А, согласно РЭ.

  • 7.5.5 На усилителе установить поочередно значения силы постоянного выходного тока равные 10 %, 50 % и 90 % от верхнего значения диапазона, согласно РЭ.

Для модели АРРА 36RIII выполнить следующие операции:

  • 7.5.6 Подключить катушку к клеммам «AUX» калибратора (последовательно с источником тока).

  • 7.5.7 При измерении силы тока меньше 20 А, подключать клещи к одному витку катушки. При этом, значение тока, измеряемого с одного витка катушки, равно значению тока, установленного на калибраторе. При измерении силы тока больше 20 А, раскрыть губки клещей и охватить ими провода катушки в самом узком месте так, чтобы они оказались посредине замкнутой полости клещей. Измеряемое значение тока с катушки равно значению тока, установленного на калибраторе х 50.

  • 7.5.8 На калибраторе установить поочередно значения силы постоянного выходного тока равные 10 %, 50 % и 90 % от верхнего значения диапазона.

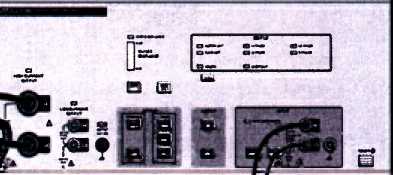

    FLUKE 52120А

    КЛЕЩИ

    FLUKE 5520А

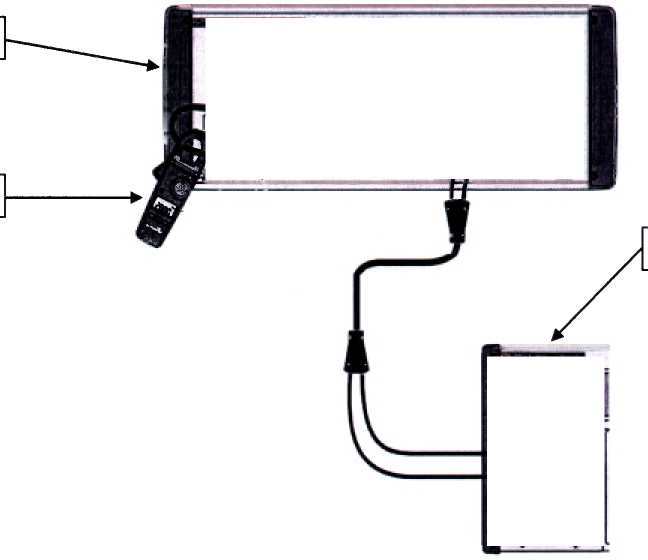

    Рисунок 1.

  • 7.5.9 Определить абсолютную погрешность измерений силы постоянного тока по формуле (1).

  • 7.5.10 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 6:

Таблица 6 - Метрологические характеристики клещей в режиме измерений силы постоянного тока

Модель

Верхний предел диапазона измерений, А

Значение единицы младшего разряда к, А

Пределы допускаемой абсолютной погрешности, А

АРРА МАЗ,

АРРА МА5

6

0,001

±(0,0181изм+5к)

60

0,01

100

0,1

±(0,035 1Изм+5к)

АРРА 36RIII

60

0,01

±(0,019 W5 к)

600

0,1

Примечание

1Изм - измеренное значение силы постоянного тока, А

7.6 Определение абсолютной погрешности измерений силы переменного тока Определение абсолютной погрешности измерений силы переменного тока проводят:

  • - для моделей АРРА МАЗ, АРРА МА5 при помощи калибратора универсального FLUKE 5520А (далее - калибратор) и усилителя тока Fluke 52120А (далее - усилитель);

  • - для модели АРРА 36RIII при помощи калибратора, усилителя и катушки для калибровки бесконтактных измерителей тока Fluke 5500/COIL (далее - катушка).

  • 7.6.1 Подключить усилитель к калибратору, как показано на рисунке 1.

  • 7.6.2 В клещах установить режим измерений силы переменного тока согласно РЭ.

  • 7.6.3 На усилителе установить диапазон выходного тока 120 А согласно РЭ.

  • 7.6.4 При измерениях силы тока меньше 120 А, подключать клещи, как показано на рисунке 1. При измерениях силы тока больше 120 А, вместо измерительного кабеля, как показано на рисунке 1, подключить катушку к клеммам «Н1» и «LO» усилителя, раскрыть губки клещей и охватить ими провода катушки в самом узком месте так, чтобы они оказались посредине замкнутой полости клещей. Измеряемое значение тока с катушки равно значению тока, установленного на усилителе х 50.

  • 7.6.5 На усилителе установить поочередно значения силы переменного выходного тока равные 10 %, 50 % и 90 % от верхнего значения диапазона, согласно РЭ.

  • 7.6.6 Частоту силы тока с калибратора устанавливать от минимальной до максимальной в соответствии с данными таблицы 7. Измерения проводить не менее чем на трех частотах для каждого значения напряжения.

  • 7.6.7 Определить абсолютную погрешность измерений силы переменного тока по формуле (1).

  • 7.6.8 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 7:

Таблица 7 - Метрологические характеристики клещей в режиме измерений силы переменного тока

Модель

Верхний предел диапазона измерений, А

Значение единицы младшего разряда к, А

Пределы допускаемой абсолютной погрешности, А

Диапазоны частот, Гц

АРРА МАЗ,

АРРА МА5

6

0,001

±(0,018 1ИЗм+5к)

от 40 до 400

±(0,025 1ИЗм+5к)

св. 400 до 1000

60

0,01

±(0,0181ИЗм+5к)

от 40 до 400

±(0,025 1ИЗм+5к)

св. 400 до 1000

100

0,1

±(0,035 1„зм+5к)

от 40 до 1000

АРРА 36RIII

60

0,01

±(0,0191Изм+5к)

от 40 до 400

600

0,1

Примечание

1изм - измеренное значение силы переменного тока, А

7.7 Определение абсолютной погрешности измерений частоты

Определение абсолютной погрешности измерений частоты проводят при помощи калибратора универсального FLUKE 5520А (далее - калибратор) и катушки для калибровки бесконтактных измерителей тока Fluke 5500/COIL (далее - катушка) методом прямых измерений в следующей последовательности:

  • 7.7.1 Для определения частоты напряжения переменного тока соединить клеммы «NORMAL» калибратора с входными разъемами клещей согласно РЭ.

  • 7.7.2 Для определения частоты переменного тока подключить катушку к клеммам «AUX» калибратора. Подключить клещи к одному витку катушки.

  • 7.7.3 На клещах установить требуемый режим измерений частоты в соответствии с РЭ.

  • 7.7.4 На калибраторе установить минимальный уровень сигнала (чувствительность) согласно таблицы 8.

  • 7.7.5 Задать на калибраторе поочередно не менее трех значений частоты выходного напряжения или силы тока для каждого диапазона, в зависимости от режима измерений, равномерно распределенных по диапазонам измерений клещей. Одно из выбранных значений должно обязательно находиться в начале диапазона (примерно 10 % от верхнего значения диапазона), еще одно - в конце диапазона.

  • 7.7.6 Определить абсолютную погрешность измерений частоты по формуле (1).

  • 7.7.7 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 8:

Таблица 8 -

клещей в

частоты

Модель

Верхний предел диапазона измерений, Гц(1)

Значение единицы младшего разряда к, Гц

Пределы допускаемой абсолютной погрешности, Гц

АРРА МАЗ,

АРРА МА5

1000

0,1

±(0,003 FH3M+5k)

1 104

1

5104

10

АРРА 36RIII

1000

0,1

±(0,01F„3M+2k)

1 104

1

5 104

10

Примечание

Fh3m - измеренное значение частоты, Гц.

Минимальное значение напряжения (чувствительность) для всех моделей:

  • - 6 В при измерении частоты напряжения переменного тока от 1 Гц до 10 кГц;

  • - 20 В при измерении частоты напряжения переменного тока от 10 кГц до 50 кГц. Минимальное значение силы тока (чувствительность):

  • - 1 А для моделей АРРА МАЗ, АРРА МА5;

  • - 6 А для модели АРРА 36RIII.

(1) Верхний предел диапазона измерения частоты переменного тока ограничен частотой 1 кГц.

7.8 Определение абсолютной погрешности измерений сопротивления постоянному току

Определение абсолютной погрешности измерений сопротивления постоянному току проводят при помощи калибратора универсального FLUKE 5520А в следующей последовательности:

  • 7.8.1 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

  • 7.8.2 На клещах установить режим измерений сопротивления в соответствии с РЭ.

  • 7.8.3 На калибраторе установить поочередно несколько значений выходного сопротивления, равномерно распределенных по выбранному диапазону измерений клещей. Одно из выбранных значений должно обязательно находиться в начале диапазона (примерно 10 % от верхнего значения диапазона), еще одно - в конце диапазона.

  • 7.8.4 Определить абсолютную погрешность измерения сопротивления по формуле (1).

  • 7.8.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 9:

Таблица 9 - Метрологические характеристики клещей в режиме измерений сопротивления по-стоянному току

Модель

Верхний предел диапазона измерений, Ом

Значение единицы младшего разряда к, Ом

Пределы допускаемой абсолютной погрешности, Ом

АРРА МАЗ,

АРРА МА5

600

0,1

±(0,01RH3M+5k)

6000

1

±(0,01RH3M+2k)

бйо4-

10

610'

100

6106

1000

4 107

1 104

±(0,015RH3M+5k)

АРРА 36RIII

600

0,1

±(0,009 RH3M+5k)

6000

1

±(0,009 RH3M+2 k)

6 ю4

10

610'

100

610б

1000

4-107

1-Ю4

±(0,015RH3M+5k)

Примечание

RH3M - измеренное значение сопротивления постоянному току, Ом

7.9 Определение абсолютной погрешности измерений электрической емкости

Определение абсолютной погрешности измерений электрической емкости для модели АРРА МА5 проводят при помощи калибратора универсального FLUKE 5520А в следующей последовательности:

  • 7.9.1 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

  • 7.9.2 На клещах установить режим измерения электрической емкости в соответствии сРЭ.

  • 7.9.3 На калибраторе установить поочередно несколько значений емкости, равномерно распределенных по выбранному диапазону измерений клещей. Одно из выбранных значений должно обязательно находиться в начале диапазона (примерно 10 % от верхнего значения диапазона), еще одно - в конце диапазона.

  • 7.9.4 Определить абсолютную погрешность измерения емкости по формуле (1):

  • 7.9.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 10:

Таблица 10 - Метрологические характеристики клещей в режиме измерений электрической ёмкости

Верхний предел диапазона измерений, мкФ

Значение единицы младшего разряда к, мкФ

Пределы допускаемой абсолютной погрешности, мкФ

1

0,001

±(0,029 СИзм+5к)

10

0,01

100

0,1

1000

1

Ио*-

10

Примечание

Сизм - измеренное значение электрической ёмкости, мкФ

7.10 Определение абсолютной погрешности измерений температуры

Определение абсолютной погрешности измерений температуры для модели АРРА МА5 проводят при помощи калибратора универсального FLUKE 5520А в следующей последовательности:

  • 7.10.1 На клещах установить режим измерения температуры согласно РЭ.

  • 7.10.2 Подключить клещи к калибратору в соответствии с РЭ калибратора и клещей.

  • 7.10.3 На калибраторе установить поочередно несколько значений температуры, равномерно распределенных по выбранному диапазону измерений клещей. Одно из выбранных значений должно обязательно находиться в начале диапазона, еще одно - в конце диапазона.

  • 7.10.4 Определить абсолютную погрешность измерения температуры по формуле (1).

  • 7.10.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблице 11:

Таблица 11 - Метрологические характеристики клещей в режиме измерений температуры

Диапазон измерений, °C

Значение единицы младшего разряда к, °C

Пределы допускаемой абсолютной погрешности, °C

От -40 до 400

0,1

±(0,01t„3M+20k)

Примечание

tH3M - измеренное значение температуры, °C. Погрешность термопреобразователя не учитывается.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Главный метролог АО «ПриСТ»

Начальник отдела испытаний и сертификации АО «ПриСТ»

А.Н. Новиков

С.А. Корнеев

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
