ООО «Метрологический центр СТП»

Регистрационный № 30151-11 от 01.10.2011 г.

в Государственном реестре средств измерений

«УТВЕРЖДАЮ»

Руководитель ГЦИ СИ

Технический директор логический СТП»

-/ll.A. Яценко

г

2013 г.

Государственная система обеспечения единства измерении

Расходомеры-счетчики многопараметрические вихревые PanaFlow (серии MV80 и MV82)

МЕТОДИКА ПОВЕРКИ

МП 77-30151-2013

Казань

2013

СОДЕРЖАНИЕ

ПОВЕРИТЕЛЕЙ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

Настоящая методика поверки распространяется на расходомеры-счетчики многопараметрические вихревые PanaFlow (серии MV80 и MV82) (далее - расходомеры-счетчики) фирмы GE Sensing ЕМЕА, и устанавливает методику первичной и периодической поверки.

Расходомеры-счетчики поверяются на эталонных поверочных установках методом непосредственного сличения на следующих поверочных средах:

  • - вода (для расходомеров-счетчиков эксплуатируемых на жидких средах);

  • - воздух (для расходомеров-счетчиков эксплуатируемых на газовых средах и пару).

Интервал между поверками- 4 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

6.2

+

+

Проверка герметичности

6.3

+

Опробование

6.4

+

+

Определение             метрологических

6.5

характеристик:

- определение относительной погрешности

6.5.1

+

+

расходомеров-счетчиков при измерении объемного расхода при проливном методе поверки*

- определение относительной погрешности

6.5.2

+

расходомеров-счетчиков при измерении объемного расхода при беспроливном методе поверки*

- определение абсолютной погрешности

6.5.3

+

+

расходомеров-счетчиков со встроенным преобразователем сопротивления Pt1000 при измерении температуры**

- определение приведенной погрешности расходомеров-счетчиков при измерении давления***

6.5.4

+

+

- определение погрешности каналов вывода

6.5.5

+

+

аналогового сигнала силы постоянного тока

от 4 до 20 мА

Оформление результатов поверки

7

+

+

* В зависимости от возможности проведения периодической поверки расходомера-счетчика выбирают один из методов определения относительной погрешности измерений объемного расхода (объема), указанных в методике поверки;

** Только для расходомеров-счетчиков моделей MV80-VT и MV82-VT, MV80-VTP и MV82-VTP; *** Только для расходомеров-счетчиков моделей MV80-VTP и MV82-VTP.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют следующие эталонные, вспомогательные средства измерений (далее - СИ) и технические средства:

  • - поверочная расходомерная установка (далее - ПУ), диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, отношение пределов допускаемой относительной погрешности ПУ к поверяемому расходомеру-счетчику не более 1/3;

  • - установка для проверки прочности и герметичности расходомеров-счетчиков;

  • - частотомер 43-63, диапазон частот от 1 до 10000 Гц, амплитуда от 0 до 5 В;

-калибратор давления портативный Метран 517, диапазон измерений давления от 0 до 100 МПа, пределы допускаемой основной приведенной погрешности ±0,02 %;

  • - камера тепла и холода с температурным режимом от минус 60 °C до плюс 180 °C, с погрешностью поддержания ±2 °C;

  • - термостат жидкостной для воспроизведения температур в диапазоне от 0 °C до 600 °C, температурный градиент не более 0,02 °С/см.

-термопреобразователь сопротивления из платины по ГОСТ 6651-2009 с диапазоном измерений от минус 50 °C до 250 °C, с классом допуска АА;

  • - калибратор многофункциональный MC5-R, диапазон измерений силы постоянного тока ±100мА, пределы допускаемой основной погрешности измерений ±(0,02% от показаний + 0,01% от диапазона), диапазон воспроизведения сигналов синусоидальной и прямоугольной формы от 0,0028 Гц до 50 кГц, пределы допускаемой основной погрешности воспроизведения ±0,01 % показания;

-штангенциркуль ШЦЦ-1-300-0,01, диапазон измерений от 0 до 300 мм, абсолютная погрешность измерений ±0,03 мм;

-штангенциркуль ШЦЦ-1-125-0,01, диапазон измерений от 0 до 125 мм, абсолютная погрешность измерений ±0,03 мм;

  • - нутрометр микрометрический НМ600, диапазон измерений от 50 до 600 мм, абсолютная погрешность измерений ±0,015 мм;

  • - циркуль стальной с держателем;

  • - блок питания Б5-44, от 0 до 30 В, от 0 до 100 мА;

-термогигрометр ИВА-6А-П-Д, диапазон измерений относительной влажности от 0 % до 98 %, пределы допускаемой основной абсолютной погрешности ±3 %; диапазон измерений температуры от минус 20 °C до плюс 60 °C, пределы допускаемой абсолютной погрешности ±0,3 °C; диапазон измерений атмосферного давления от 70 до 110 кПа, пределы допускаемой абсолютной погрешности ±0,25 кПа.

  • 2.2 Используемые эталонные СИ должны быть поверены и иметь действующие свидетельства о поверке.

  • 2.3 Используемое испытательное оборудование должно быть аттестовано и иметь действующие свидетельства об аттестации.

  • 2.4 Допускается использование других СИ и испытательного оборудования по своим характеристикам не уступающих указанным в п. 2.1 настоящей методики поверки.

3 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИЦИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 При поверке необходимо соблюдать следующие требования:

  • - правила безопасности труда, действующие на предприятии;

  • - правила безопасности при эксплуатации поверяемых расходомеров-счетчиков и используемых средств поверки, приведенные в их эксплуатационной документации;

  • - правила пожарной безопасности, действующие на предприятии.

  • 3.2 К проведению поверки допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедшие инструктаж по технике безопасности и изучивших эксплуатационную документацию на расходомеры-счетчики и настоящий документ, имеющие опыт поверки средств измерений расхода.

  • 3.3 Поверяемый расходомер-счетчик и средства поверки должны быть подключены и заземлены в соответствии с эксплуатационной документацией, а так же в соответствии с ГОСТ 12.3.032 и «Правилами устройства электроустановок» (раздел VII)

  • 3.4 Монтаж и демонтаж расходомера-счетчика должны производиться при отсутствии давления в измерительной линии.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.3 При проведении операций поверки по п.п. 6.4.1 необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Информацию о длинах прямолинейных участков до и после места установки расходомера-счетчика можно найти в руководстве по монтажу и эксплуатации.

  • 4.4 Допускаемая длина линии связи между первичным преобразователем расхода и электронно-вычислительным блоком (далее - ЭВБ) при раздельном исполнении не более 17 м.

  • 4.5 Вибрация, тряска, удары, наклоны, электрические и магнитные поля, кроме земного, влияющие на работу расходомера-счетчика, должны отсутствовать.

  • 4.6 Параметры электропитания расходомера-счетчика должны соответствовать условиям применения, указанным в технической и эксплуатационной документации фирмы-изготовителя.

5 ПОДГОТОВКА К ПОВЕРКЕ

ВНИМАНИЕ! Значения всех параметров расходомера-счетчика, которые будут изменены в ходе процедуры поверки, необходимо вернуть к первоначальным значениям после завершения поверки.

  • 5.1 Перед проведением поверки выполняют следующие подготовительные операции:

    • 5.1.1 Подготавливают ПУ к работе согласно эксплуатационной документации на ПУ.

    • 5.1.2 Монтируют расходомер-счетчик на ПУ.

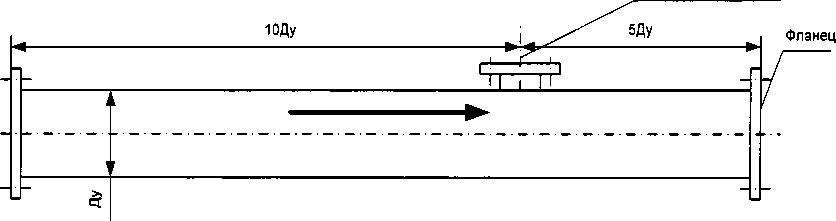

Примечание - Для поверки расходомеров-счетчиков серии MV82 изготавливают участок трубопровода с фланцами. На трубопроводе устанавливают патрубок для монтажа расходомера-счетчика, соблюдая необходимые длины прямых участков до и после места установки расходомера (для местного сопротивления - изгиб (колено 90°) необходимы прямые участки 10Ду до и 5Ду после места установки расходомера-счетчика). Схема участка трубопровода приведена в приложении А.

  • 5.1.3 Проверяют герметичность расходомера-счетчика, ПУ, задвижек и соединительных трубопроводов.

  • 5.1.4 Проводят необходимые соединения расходомера-счетчика и ПУ, согласно эксплуатационной документации.

  • 5.1.5 Расходомер-счетчик выдерживают при условиях, указанных в п. 4.1, не менее 3-х часов, если время их выдержки не указано в инструкции по эксплуатации.

ВНИМАНИЕ! Перед проведением поверки необходимо убедиться в соответствии типа рабочей среды, установленной в ЭВБ, типу рабочей среды, применяемой в ПУ, в противном случае выполнить следующие операции.

  • 5.1.6 Отворачивают лицевую крышку ЭВБ или используют постоянный малогабаритный магнит для доступа к клавишам.

  • 5.1.7 Если нет малогабаритного магнита, строго соблюдая правила защиты от воздействия статического электричества (используя антистатические браслеты и т.п.), приступают к проверке установленной среды, единиц измерения расхода, внутреннего диаметра трубопровода (только для MV82) и диапазонов измерений, используя доступ к клавиатуре прибора.

  • 5.1.8 Подают питание на ЭВБ. Руководствуясь «Руководством пользователя» (далее - РП) главой «Установка» выполняют нижеследующие действия.

  • 5.1.9 Для доступа к меню конфигурации в режиме индикации текущих данных нажимают клавишу Enter. В появившемся окне запроса пароля (Password) введите пароль 1234, для этого клавиши И 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. После ввода пароля и нажатия клавиши Enter расходомер-счетчик режим конфигурации.

  • 5.1.10 Используя клавиши <= меню Измеряемая Среда (Fluid

    Рисунок 1

    переходит в

    =$, перейти в Menu). Затем нажмите клавишу 41 для перемещения в подменю Тип Измеряемой Среды (Flowing Fluid). Для входа в режим редактирования измеряемой среды нажмите клавишу Enter. Для выбора типа среды используйте клавиши 44 1Т и <= =>, следуя указателям направления > <. Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу И.

    5.1.11 Используя клавиши <= =>, перейдите в меню Единицы измерения (Units Menu). Затем нажмите клавишу 41 для перемещения в подменю Единицы объемного расхода (Volume Flow Unit). Нажмите клавишу Enter для входа в режим выбора. Затем, используя клавиши 41 1Т, выберите первую часть размерности мЛ3, для перехода в режим редактирования второй части размерности нажмите клавишу =>. Используя клавиши 41 П выберите размерность hr (час). Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу 1Т до появления меню Единицы измерения (Units Menu).

  • 5.1.12 Этот пункт только для MV82. Используя клавиши <= =>, перейдите в меню Калибровка (Calibration Menu). Нажмите клавишу 1) для перемещения в подменю Ду (для MV80) или внутренний диаметр трубопровода (для MV82) (Meter Size or Pipe ID). Нажмите клавишу Enter для входа в режим выбора. Далее клавиши U 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Внутренний диаметр устанавливается в дюймах (1 дюйм = 25,4 мм). Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу 11 до появления меню Калибровка (Calibration Menu).

  • 5.1.13 Используя клавиши <= =>, перейдите в меню Выходные сигналы (Output Menu). Нажмите клавишу U для перемещения в подменю 4 выходной частотный сигнал (Scaled Frequency) и нажмите клавишу Enter. Далее устанавливаем максимальную частоту (Max. Frequency) равную 5000 Гц. Для этого нужно нажать клавишу Enter. Клавиши 1) 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter. Для выбора Объемный расход (Volume) нажмите клавишу =>, затем клавишу Enter для входа в режим выбора. Используя, клавиши U И, выберите Объемный расход (Volume). Для сохранения выбора нажмите клавишу Enter.

  • 5.1.14 Для установки значения расхода, соответствующего частоте 0 Гц, из состояния Объемный расход (Volume) нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить цифру 0, соответствующую расходу при частоте 0 Гц. Если вместо 0 стоит другое значение, то для изменения нужно нажать клавишу Enter. Клавиши U 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter.

  • 5.1.15 Для установки значения расхода, соответствующего частоте 5000 Гц, из состояния завершения пункта 5.1.14 нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение, соответствующее максимальному диапазону для этого диаметра и среды. Для изменения нужно нажать клавишу Enter. Клавиши Я 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter.

  • 5.1.16 Для проверки значения постоянной времени из состояния завершения пункта 5.1.15 нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение 1. Для изменения нужно нажать клавишу Enter. Клавиши 1111 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу <= 4 раза и 4 раза клавишу 11.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Проверка технической документации.

    • 6.1.1 При проведении проверки технической документации проверяют:

  • - наличие свидетельства о предыдущей поверке расходомеров-счетчиков (при периодической поверке);

  • - наличие методики поверки на расходомеры-счетчики;

  • - наличие РП на расходомеры-счетчики.

  • 6.2 Внешний осмотр

    • 6.2.1 При проведении внешнего осмотра устанавливают:

  • - отсутствие механических повреждений и дефектов расходомеров-счетчиков, ЭВБ и соединительных кабелей;

  • - соответствие комплектности, внешнего вида и маркировки требованиям эксплуатационной документации.

  • 6.2.2 Результаты внешнего осмотра считают положительными, если:

  • - на расходомере-счетчике, ЭВБ и соединительных кабелях отсутствуют механические повреждения и дефекты, ухудшающие их внешний вид или препятствующих их применению;

  • - комплектность расходомера-счетчика, его внешний вид и надписи соответствуют требованиям эксплуатационной документации.

  • 6.3 Проверка герметичности

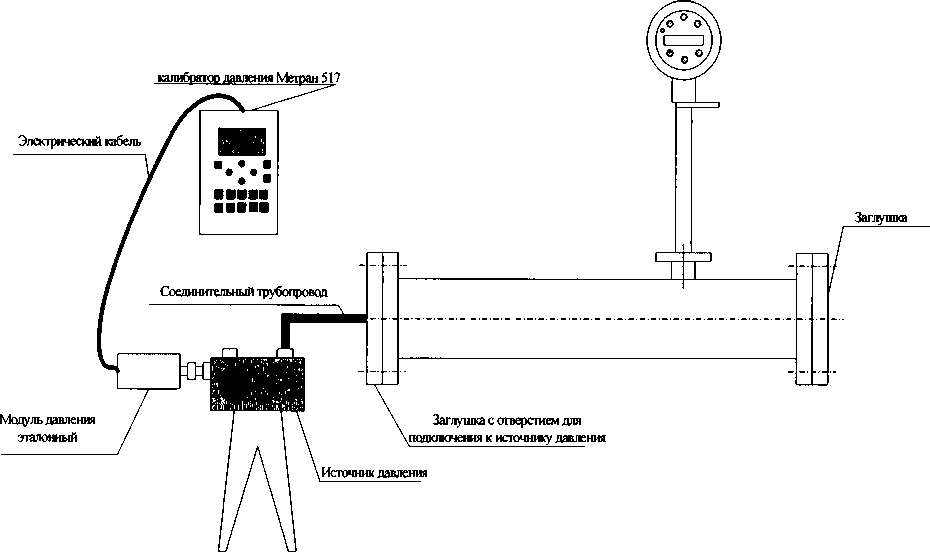

    • 6.3.1 Проверку герметичности расходомеров-счетчиков на трубопроводе производят при отключенном питании на стенде проверки герметичности при давлении измеряемой среды, равному максимальному рабочему для данного исполнения расходомера-счетчика. Давление внутри трубопровода измеряется эталонным (контрольным) манометром. После достижения необходимого давления производят выдержку в течение 5 минут.

    • 6.3.2 Результаты проверки герметичности считают положительными, если в течение 5 минут в местах соединения и на корпусе расходомера-счетчика нет утечки и капель воды, а также не наблюдаются падение давления по контрольному манометру.

  • 6.4 Опробование

    • 6.4.1 При опробовании проводят подтверждение соответствия программного обеспечения (ПО) расходомеров-счетчиков.

      • 6.4.1.1 Проверяют подлинность ПО расходомеров-счетчиков путем считывания с жидкокристаллического индикаторного дисплея ЭВБ (далее - дисплей ЭВБ) номера версии ПО и сравнением с исходным, который был зафиксирован при испытаниях в целях утверждения типа и отражен в описании типа.

      • 6.4.1.2 Проверяют возможность несанкционированного доступа к ПО расходомеров-счетчиков и наличие авторизации (введение пароля), возможность обхода авторизации, реакцию ПО ИС на неоднократный ввод неправильного пароля (аутентификация).

      • 6.4.1.3 Результаты опробования считают положительными:

  • - если номер версии ПО совпадает с исходным (который был зафиксирован при испытаниях в целях утверждения типа и отражен в описании типа) (см. приложение Б);

  • - если исключается возможность несанкционированного доступа к ПО расходомеров-счетчиков и обеспечивается аутентификация.

  • 6.4.2 Проверку общей работоспособности проводят путем проверки работы расходомера-счетчика в соответствии с требованиями эксплуатационной документации, контроль осуществляют по дисплею ЭВБ.

  • 6.4.1.1 Устанавливают расходомер-счетчик на измерительном участке ПУ, строго соблюдая требования к монтажу, изложенные в РП.

  • 6.4.1.2 Производят монтаж электрических соединений в соответствии с РП.

ВНИМАНИЕ! Расходомеры-счетчики MV80 и MV82 - сложные электронные устройства, использующие электронные компоненты, чувствительные к воздействию статических зарядов. Все операции, связанные с монтажом электрических соединений или аппаратной конфигурацией расходомера-счетчика, при которой имеется доступ к соединителям и разъемам печатных плат, необходимо производить, строго соблюдая правила по защите от статического электричества.

  • 6.4.1.3 Подают напряжение питание на расходомер-счетчик и обеспечивают его самопрогрев в течение 10 мин.

  • 6.4.1.4 Проверка измерения объемного расхода. Для этого, изменяя расход измеряемой среды в пределах диапазона, следят за показаниями выходных сигналов на поверочном стенде, а так же объемного расхода на экране дисплея ЭВБ.

  • 6.4.1.5 Расходомер-счетчик считают выдержавшим опробование, если при увеличении (уменьшении) расхода наблюдается увеличение (уменьшение) значений выходных сигналов и расхода на дисплее ЭВБ расходомера-счетчика.

  • 6.5 Определение метрологических характеристик

    • 6.5.1 Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода при проливном методе поверки (поверочная среда вода или воздух, в зависимости от рабочей среды на которой эксплуатируется расходомер-счетчик).

      • 6.5.1.1 Поверку проводят с помощью ПУ с диапазоном воспроизводимого объемного расхода, соответствующим рабочему диапазону поверяемого расходомера-счетчика, отношение пределов допускаемой относительной погрешности ПУ к поверяемому расходомеру-счетчику не более 1/3.

      • 6.5.1.2 Устанавливают расходомер-счетчик в измерительный участок ПУ, строго соблюдая требования к монтажу, изложенные в РП.

      • 6.5.1.3 Производят монтаж электрических соединений в соответствии с РП.

      • 6.5.1.4 Подают напряжение питание на расходомер-счетчик и обеспечивают его самопрогрев в течение не менее 10 минут, проверяют правильность регулировки нулей выходных сигналов расходомера-счетчика. Для этого нужно войти в режим конфигурации в соответствии с п. 5.1.9-5.1.16, набрав пароль 1234.

      • 6.5.1.5 Относительную погрешность расходомера-счетчика при измерении объемного расхода поверочной среды определяют не менее чем в пяти точках, равномерно распределенных по всему рабочему диапазону измерений объемного расхода расходомера-счетчика. Рекомендуется проводить поверку при следующих значениях объемного расхода: О,1-0тах, 0,25 Qmm, О,5-0тах, 0,75- Qmm, Qmax, (где 0тах -максимальный измеряемый объемный расход расходомера-счетчика). При каждом значении объемного расхода (показания ПУ) проводят не менее трех измерений, при этом отклонение объемного расхода от заданного значения по показаниям ПУ не должно превышать ±0,01 • 2тах

      • 6.5.1.6 Относительную погрешность при измерении объемного расхода поверочной среды расходомера-счетчика 8Q, %, рассчитывают для каждого измерения по формуле

= Q~Qo ,100о/ а

где Qq - объемный расход, измеренный ПУ (объемный расход, приведенный к условиям измерений расходомера-счетчика, - для газа), м3/ч;

Q - объемный расход, измеренный расходомером-счетчиком, м3/ч.

  • 6.5.1.7 Результаты поверки считаются положительными, если рассчитанная относительная погрешность расходомера-счетчика при измерении объемного расхода поверочной среды не выходит за пределы, установленные в таблице 2.

Таблица 2

Наименование характеристики

Модель расходомера-счетчика

MV80

MV82

Пределы допускаемой относительной погрешности при измерении объемного расхода

жидкости, %

±0,7

±1,2

газа, пара, %

±1

±1,5

  • 6.5.2 Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода при беспроливном методе поверки.

    • 6.5.2.1 Перед проведением проверки первичного преобразователя, устанавливают расходомер-счетчик на измерительный стенд для измерения геометрических размеров проточной части первичного преобразователя расходомера-счетчика.

    • 6.5.2.2 Определение метрологических характеристик первичного преобразователя.

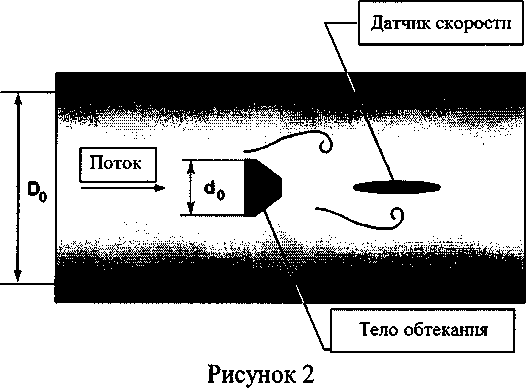

      • 6.5.2.2.1 Определяют следующие геометрические размеры первичного преобразователя (см. рис. 2):

  • - внутренний диаметр трубопровода (Do, мм);

  • - размер тела обтекания (do, мм).

  • 6.5.2.2.2 С помощью штангенциркуля, микрометра или нутромера измеряют внутренний диаметр трубопровода расходомера-счетчика в четырех направлениях, расположенных под приблизительно равными (визуально контролируемыми) углами друг к другу.

  • 6.5.2.2.3 Среднее значение внутреннего диаметра трубопровода D, мм, расходомера-счетчика определяют по формуле

4

_ ЕД

D = ^~,                        (2)

4

где Dt - значение внутреннего диаметра трубопровода расходомера-счетчика при i-ом измерении, мм.

  • 6.5.2.2.4 Абсолютную погрешность измерения внутреннего диаметра трубопровода расходомера-счетчика Ад, мм, определяют по формуле

Ao=D-D0,                              (3)

где Do - внутренний диаметр трубопровода расходомера-счетчика, мм (берется из таблицы 3).

Таблица 3

Номинальный диаметр (£>„), мм

Внутренний диаметр трубопровода Do, мм

Отклонения (допуск) для Do, мм

Размер тела обтекания, do, мм

Отклонения (допуск) для 6?0;ММ

Для моделей расходомера-счетчика MV-80

15

13,87

±0,13

3,81

±0,13

25

24,31

±0,24

6,78

±0,13

40

38,10

±0,38

10,64

±0,13

50

49,25

±0,48

13,74

±0,13

80

73,66

±0,74

20,57

±0,13

100

97,18

±0,97

27,18

±0,13

Номинальный диаметр (£>„), мм

Внутренний диаметр трубопровода Do, мм

Отклонения (допуск) для Do, мм

Размер тела обтекания, do, мм

Отклонения (допуск) для do,мм

150

146,33

±1,45

40,89

±0,13

200

193,68

±1,93

55,37

±0,13

Для моделей расходомера-счетчика MV-82

25

27,81

±0,26

-0,10

7,62

±0,13

  • 6.5.2.2.5 С помощью штангенциркуля и циркуля стального с держателем измеряют размер тела обтекания расходомера-счетчика в четырех местах, расположенных на приблизительно равном (визуально контролируемыми) расстоянии друг от друга.

  • 6.5.2.2.6 Среднее значение размера тела обтекания d, мм, определяют по формуле

4

_ &

.                                                 (4)

4

где d, - значение размера тела обтекания расходомера-счетчика при z-ом измерении, мм.

  • 6.5.2.2.7 Абсолютную погрешность измерения размера тела обтекания расходомера-счетчика Ad, мм, определяют по формуле

Arf = d -  , мм                                       (5)

где do - размер тела обтекания расходомера-счетчика, мм (берется из таблицы 2).

  • 6.5.2.2.8 Результаты поверки считаются положительными, если абсолютная погрешность при измерении внутреннего диаметра трубопровода и размера тела обтекания расходомера-счетчика находятся в пределах, указанных в таблице 2.

  • 6.5.2.3 Определение метрологических характеристик вторичного преобразователя (ЭВБ).

    • 6.5.2.3.1 Относительную погрешность вторичного преобразователя определяют при следующих значениях объемного расхода: 0,1 Qmsa, 0,25 Qmm, 0,5£>max, 0,75- (2max, (2max > (гДе (2max _ максимальный измеряемый объемный расход расходомера-счетчика, м3/ч). При каждом значении объемного расхода проводят не менее трех измерений.

    • 6.5.2.3.2 Перед проведением поверки вторичного преобразователя расходомера-счетчика собирают электрическую схему, приведенную в РП расходомера-счетчика, предварительно отключив электропитание всех приборов.

    • 6.5.2.3.3 Перейдите в меню конфигурации расходомера-счетчика из режима индикации текущих данных, нажав клавишу Enter. В появившемся окне запроса пароля (Password) введите пароль 16363, для этого клавиши 11 П используются для выбора цифр, а клавиши <= => для перемещения курсора. После ввода пароля и нажатия клавиши Enter расходомер-счетчик переходит в режим конфигурации.

    • 6.5.2.3.4 Используя клавиши <= =>, перейдите в меню Диагностика (Diagnostics). Затем нажмите клавишу Enter для перемещения в Скрытое меню диагностики. Нажмите клавишу => чтобы перейти во второй столбец скрытого меню диагностики. Затем, используя клавишу 11, перейдите в подменю Коррекция числа Рейнольдса для профиля потока (Reynolds Corr.). Нажмите клавишу Enter для входа в режим выбора. Затем, используя клавиши И И, выберите вариант Disable («Выключить»). Для сохранения выбора нажмите клавишу Enter.

    • 6.5.2.3.5 Далее в этом же втором столбце скрытого меню диагностики перейдите в подменю Пары корректирующих значений (Corrections Pairs). Нажмите клавишу Enter для входа в режим выбора. Убедитесь, что корректирующие пары равны нулю. Нажмите три раза клавишу EXIT, чтобы сохранить изменения и вернуться в режим индикации.

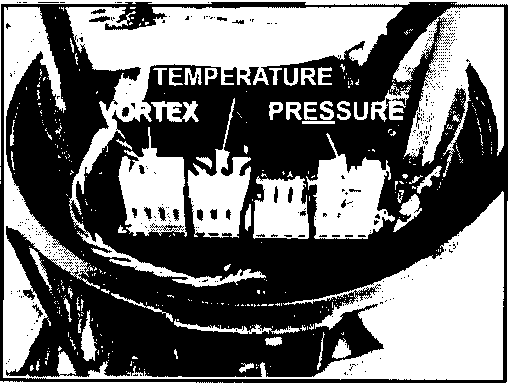

    • 6.5.2.3.6 Для подключения внешнего частотного генератора необходимо проделать следующее:

  • - соблюдая меры предосторожности при работе чувствительным к электростатическому разряду оборудованием снимите переднюю крышку с ЭВБ;

  • - отсоедините датчик вихрей (VORTEX) от электронного блока (рис. 3);

  • - подключите генератор частотных сигналов к двум из трех выступающих выводов на аналоговой плате. Используйте центральный вывод в распайке от пьезосенсора - земля (ground), используйте любой другой вывод для подачи частотного сигнала.

Рисунок 3

  • 6.5.2.3.7 Вычислите значение частоты f, Гц, соответствующего расходам 0,1 • (9тах0>25’ 2тах > 0>5’ С?тах > 0>75 ’ Йпах > 2т ах П0 формуле

576-Q-^ '  3600-0,ЗО483-D2-л ’

где Qt - заданный объемный расход, м3/ч;

Kf - калибровочная постоянная расходомера-счетчика (см. шильдик расходомера-счетчика);

D - внутренний диаметр трубопровода, дюйм (см. в меню Калибровка (С a lib ration) расходомера-счетчика).

  • 6.5.2.3.8 С генератора частотного сигнала задают сигнал с частотой полученной по формуле (6) и амплитудой 2-5 В.

  • 6.5.2.3.9 Записывают значение объемного расхода (м3/ч) с дисплея ЭВБ расходомера-счетчика.

  • 6.5.2.3.10 Относительную погрешность преобразования частотного сигнала в значение объемного расхода 8 f, %, рассчитывают для каждого измерения по формуле

£/ = -^М00%,                  (7)

Qo

где Qo ~ заданный объемный расход, м3/ч;

Q - объемный расход по показаниям расходомера-счетчика, м3/ч.

  • 6.5.2.3.11 Результаты поверки считаются положительными, если относительная погрешность преобразования частотного сигнала в значение объемного расхода расходомера-счетчика не выходит за пределы ±0,1 %.

ВНИМАНИЕ! После завершения поверки по п. 6.5.2.3 Коррекцию числа Рейнольдса для профиля потока (Reynolds Corr.) в Скрытом меню диагностики верните в положение Enable («Включить») для расходомеров-счетчиков модели MV-82. Пары корректирующих значений (Corrections Pairs) верните к первоначальным значениям.

  • 6.5.3 Определение абсолютной погрешности расходомеров-счетчиков со встроенным преобразователем сопротивления Pt1000 (исполнение VT и VTP) при измерении температуры.

    • 6.5.3.1 Определение абсолютной погрешности расходомера-счетчика при измерении температуры производят в двух точках диапазона измерений температуры расходомера-счетчика: 0 °C и 100 °C (погрешность установки температуры ±2 °C).

    • 6.5.3.2 Помещают чувствительный элемент расходомера-счетчика в камеру тепла и холода (либо в жидкостной термостат) вместе с термопреобразователем сопротивления из платины с классом допуска АА.

    • 6.5.3.3 В камере тепла и холода (в жидкостном термостате) устанавливают температуру 0 °C и 100 °C. При каждом значении температуры выдерживают режим в течение 30 минут.

    • 6.5.3.4 По истечении 30 минут в каждой точке фиксируют значения температуры расходомера-счетчика и термопреобразователя сопротивления из платины.

    • 6.5.3.5 Определяют абсолютную погрешность расходомера-счетчика при измерении температуры А, °C, по формуле:

A tH3M t3Tan,

(8)

где tH3M - значения температуры по показаниям расходомера-счетчика, °C;

t3Tajl - значения температуры по показаниям термопреобразователя сопротивления из платины, °C.

  • 6.5.3.6 Результаты поверки считаются положительными, если абсолютная погрешность расходомера-счетчика при измерении температуры не превышает ±1°С.

6.5.4 Определение приведенной погрешности расходомеров-счетчиков при измерении давления (исполнение VTP).

  • 6.5.4.1 Определение приведенной погрешности расходомеров-счетчиков при измерении давления проводят с помощью портативного калибратора давления Метран 517 не менее чем в трех точках, равномерно распределенных по всему рабочему диапазону измерений давления расходомера-счетчика. Рекомендуется проводить поверку при следующих значениях давления: 0,З Ртах, 0,6 Ртах, Ртхх (где Ртях - максимальное измеряемое давление расходомера-счетчика). При каждом значении абсолютного давления проводят не менее трех измерений, при этом отклонение значения давления от заданного значения по показаниям калибратора давления не должно превышать

  • 6.5.4.2 В случае модели MV80 расходомер-счетчик герметизируют с двух концов заглушкой. С одной стороны подсоединяют портативный калибратор давления Метран 517 через источник давления как показано на рис. 4.

  • 6.5.4.3 В случае модели MV82 участок трубы с фланцами, на который смонтирован расходомер-счетчик, герметизируют с двух концов заглушкой. С одной стороны подсоединяют портативный калибратор давления Метран 517 через источник давления как показано на рис. 5.

MV80

Рисунок 4 - Схема подключения портативного калибратора давления Метран 517 к расходомеру счетчику серии MV80

MV82

Рисунок 5 - Схема подключения портативного калибратора давления Метран 517 к расходомеру счетчику серии MV82

6.5.4.4 Эталонный модуль давления выбирают исходя из диапазона измерений давления расходомера-счетчика.

  • 6.5.4.5 С помощью источника давления задают давление, значение которого контролируют по жидкокристаллическому дисплею калибратора. При достижении требуемого давления выдерживают режим в течение 10 минут. По истечении 10 минут записывают значение давления с дисплея ЭВБ расходомера-счетчика и калибратора давления.

  • 6.5.4.6 Погрешность определяют в каждой поверочной точке. Допускается вместо абсолютного давления определять сумму значений избыточного и атмосферного (барометрического) давления, при этом необходимо определять значение атмосферного давления с относительной погрешностью не хуже ±50 Па.

  • 6.5.4.7 Для того чтобы на дисплее ЭВБ отображалось достаточное количество знаков после запятой, необходимо в подменю число цифр после запятой (Number of Digits) меню дисплея Display Menu установить значение от 1 до 5, что соответствует числу знаков после занятой.

  • 6.5.4.8 Приведенную погрешность ур, %, расходомера-счетчика при измерении давления рассчитывают по следующей формуле:

(9)

где Pj - значение давления, отображаемое на дисплее ЭВБ расходомера-счетчика в поверяемой точке, МПа;

Pei - значение давления, отображаемое на дисплее калибратора в поверяемой точке, МПа;

Рв - верхний предел измерений давления расходомера-счетчика, МПа.

  • 6.5.4.9 Результаты поверки считаются положительными, если приведенная погрешность расходомера-счетчика при измерении давления не превышает ±0,3 %.

  • 6.5.5 Определение абсолютной погрешности каналов вывода аналогового сигнала силы постоянного тока от 4 до 20 мА

  • 6.5.5.1 Для доступа к меню конфигурации в режиме индикации текущих данных нажимают клавишу Enter. В появившемся окне запроса пароля (Password) введите пароль 1234, для этого клавиши U 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. После ввода пароля и нажатия клавиши Enter расходомер-счетчик переходит в режим конфигурации.

  • 6.5.5.2 Используя клавиши <= =>, перейдите в меню Единицы измерения (Units Menu). Затем нажмите клавишу U для перемещения в подменю Единицы температуры (Temperature Unit). Нажмите клавишу Enter для входа в режим выбора. Затем, используя клавиши Я 11, выберите размерность °F. Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу И до появления меню Единицы измерения (Units Menu).

  • 6.5.5.3 Используя клавиши <= =>. перейдите в меню Выходных сигналов (Output Menu). Нажмите клавишу U для перемещения в подменю выходной токовый сигнал 4-20 мА (4-20 mA Output). Для выбора Температура (Тетр) нажмите клавишу =>, затем клавишу Enter для входа в режим выбора. Используя, клавиши U 11, выберите Температура (Тетр). Для сохранения выбора нажмите клавишу Enter.

  • 6.5.5.4 Для установки значения температуры, соответствующего току 4 мА, из состояния Температура (Тетр) нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение, соответствующее температуре при токе 4 мА. Для изменения нужно нажать клавишу Enter. Клавиши <= => используются для выбора цифр, а клавиши И 11 для перемещения курсора. Для сохранения выбора нажмите клавишу Enter.

  • 6.5.5.5 Для установки значения температуры, соответствующего току 20 мА, из состояния завершения пункта 6.5.4.4 нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение, соответствующее температуре при токе 20 мА. Для изменения нужно нажать клавишу Enter. Клавиши 11 ^используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter.

  • 6.5.5.6 Для проверки значения постоянной времени из состояния завершения пункта 6.5.4.5 нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение 1. Для изменения нужно нажать клавишу Enter. Клавиши U ft используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу <= 4 раза и один раз клавишу ft. Нажмите клавишу EXIT, чтобы сохранить изменения и вернуться в режим индикации.

  • 6.5.5.7 К соответствующему каналу вывода аналогового сигнала силы постоянного тока от 4 до 20 мА расходомера-счетчика подключить калибратор, установленный в режим измерения тока, согласно эксплуатационной документации на калибратор и расходомер-счетчик.

  • 6.5.5.8 Перейдите в меню конфигурации расходомера-счетчика из режима индикации текущих данных, нажав клавишу Enter. В появившемся окне запроса пароля (Password) введите пароль 1234, для этого клавиши 11 ft используются для выбора цифр, а клавиши <= => для перемещения курсора. После ввода пароля и нажатия клавиши Enter расходомер-счетчик переходит в режим конфигурации.

  • 6.5.5.9 Используя клавиши <= =>, перейдите в меню Диагностика (Diagnostics). Затем нажмите клавишу И для перемещения в подменю Имитация температуры (Sim Temp). Нажмите клавишу Enter для входа в режим выбора. Затем, используя клавиши И ft, установите одно из пяти значений температуры, равномерно распределенных в пределах диапазона, включая крайние точки диапазона, установленных в пунктах 6.5.4.4-6.5.4.5. В качестве реперных точек рекомендуется принимать точки соответствующие 0 %, 25 %, 50%, 75 % и 100 % диапазона выходного аналогового сигнала силы постоянного тока (от 4 до 20 мА).

ВНИМАНИЕ! Не используйте в качестве реперной точки цифру 0 для расходомеров-счетчиков моделей MV80-VT и MV82-VT, MV80-VTP и MV82-VTP, так как ЭВБ расходомера-счетчика начнет использовать фактические значения температуры преобразователя.

Для сохранения выбора нажмите клавишу Enter. Нажмите клавишу EXIT, чтобы сохранить изменения и вернуться в режим индикации.

  • 6.5.5.10 С дисплея калибратора считывают измеренное значение воспроизводимого аналогового сигнала силы постоянного тока (от 4 до 20 мА) расходомера-счетчика.

    6.5.5.11 Пункты 6.5.4.8-6.5.4.10 повторите для остальных четырех реперных

точек.

6.5.5.12 В каждой реперной точке вычислить абсолютную, погрешность канала вывода аналогового сигнала силы постоянного тока от 4 до 20 мА, &анал.вых, мА, по формуле

(10)

анал.вых. * зад лизм9

показание калибратора в z-ой реперной точке, мА;

значение тока, соответствующее воспроизводимой температуре в i-ой реперной точке расходомера-счетчика, мА, вычисляемое по

формуле (при линейной функции преобразования)

шах

I

(И)

где     Т ,

max ’

т.

min

- максимальное и минимальное значения воспроизводимой температуры, соответствующее максимальному и минимальному значениям границы диапазона выходного аналогового сигнала силы постоянного тока (от 4 до 20 мА), °F;

т

зад

- значение воспроизводимой температуры расходомера-счетчика, соответствующее выходному аналоговому сигналу силы постоянного тока (от 4 до 20 мА), °F. Задается с дисплея ЭВБ расходомера-счетчика.

6.5.5.13 Результаты поверки считаются положительными, если абсолютная, погрешность канала вывода аналогового сигнала силы постоянного тока от 4 до 20 мА расходомера-счетчика не превышает ±15 мкА.

ВНИМАНИЕ! После завершения поверки убедитесь в том, что значениям в меню Диагностика (Diagnostics) возвращены нулевые значения, чтобы ЭВБ мог использовать фактические значения преобразователя. Для моделей исполнения V сохраните соответствующие номинальным рабочим условиям температуру и давление.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки оформляют протоколами.

  • 7.2 При положительных результатах поверки расходомер-счетчик клеймят в соответствии с ПР 50.2.007 и оформляют свидетельство о поверке расходомера-счетчика в соответствии с ПР 50.2.006.

  • 7.3 При отрицательных результатах поверки расходомер-счетчик к эксплуатации не допускают, клеймо гасят, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

ПРИЛОЖЕНИЕ А

(обязательное)

Схема участка трубопровода для поверки расходомеров-счетчиков серии MV82

Патрубок с внутренней резьбой (с фланцем) для установки расходомеров-счетчиков серии MV82

ПРИЛОЖЕНИЕ Б (обязательное)

Проверка идентификационных данных

Таблица Б.1 - Идентификационные данные ПО расходомеров-счетчиков.

Модель расходомера-счетчика

Идентификационное наименование ПО

Номер версии

ПО1}

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора ПО

MV80

GE Sensing Panaflow

V5.00.73

MV82

4 Номер версии ПО зависит от модели расходомера-счетчика. Допускается обновление ПО при согласовании действий с заводом изготовителем и эксплуатирующей расходомер-счетчик организацией. Дополнительная поверка расходомера-счетчика при этом не требуется.

стр. 18 из 18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
